Inhaltszusammenfassung für ASTRO RB 12 G

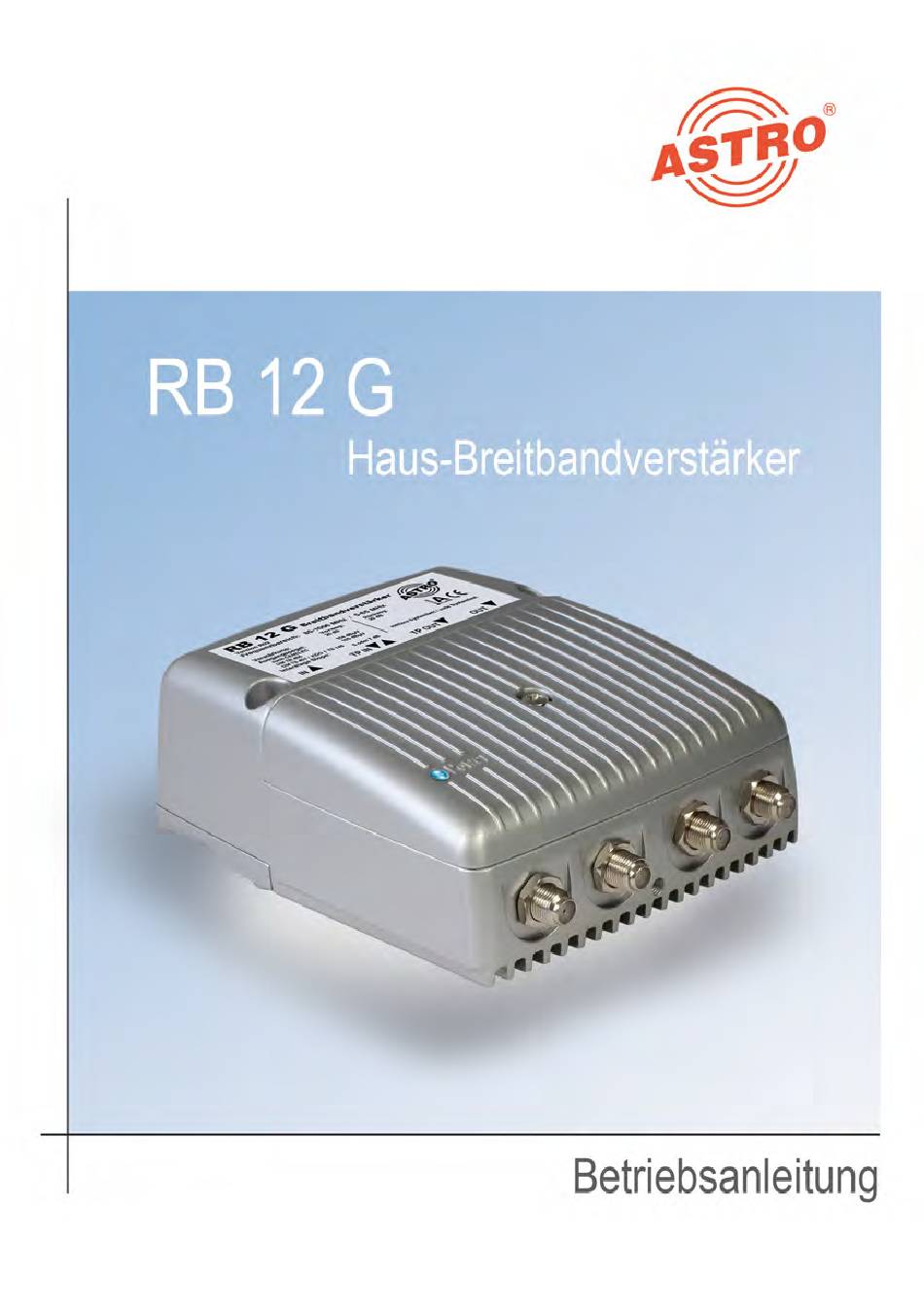

- Seite 1 Version 11-2014A...

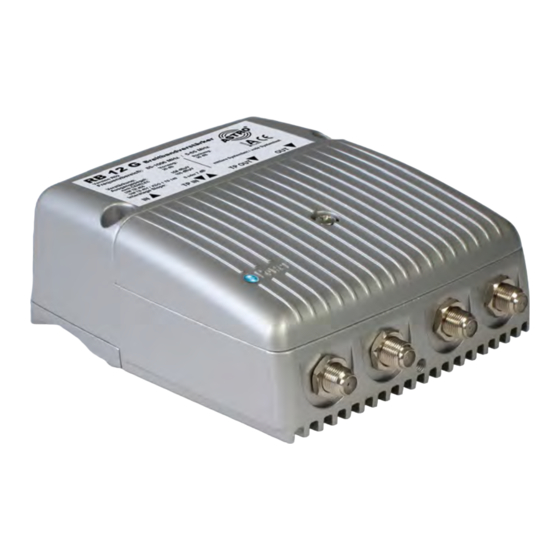

- Seite 2 2 x Abschlusswiderstand FUR 75 (zum Abschließen der Messbuchsen) 2 Befestigungsschrauben mit Dübel Aderendhülse Betriebsanleitung [1] Netzanschluss [2] Schraube [3] Betriebsanzeige [4] Bohrlöcher Bild 1: Verstärker RB 12 G Seite 2 Betriebsanleitung RB 12 G - Version 11-2014A...
- Seite 3 [4] Erdungsschraube [5] Messpunkt Eingang [6] Eingang Bild 2: Verstärker RB 12 G, Innenansicht Der Verstärker RB 12 G besitzt eine CE-Kennzeichnung. Hiermit wird die Konformität des Produktes mit den zutreffenden EG-Richt- linien und die Einhaltung der darin festgelegten Anforderungen bestätigt.
- Seite 4 Leistungsbeschreibung Leistungsbeschreibung Der RB 12 G ist ein Haus- und Leitungsverstärker mit aktivem Rückweg für uni- und bidirektionale Hausverteil- und Breit- band-Kommunikationsanlagen. Sie sind ausschließlich zur Signal- verstärkung in uni- und bidirektionalen Verteilanlagen in Ein- und Mehrfamilienhäusern bestimmt. Verwenden Sie das Gerät ordnungsgemäß, indem Sie die nachfol- genden Sicherheits- und Betriebshinweise aufmerksam lesen.
- Seite 5 Der Verstärker darf nur an senkrechten Flächen montiert werden. Dabei müssen die F-Buchsen nach unten zeigen. Der Montageuntergrund sollte eben und schwer ent- flammbar sein. Das Gerät soll abseits von Hitzestrahlung und Betriebsanleitung RB 12 G - Version 11-2014A Seite 5...
- Seite 6 Ausgang [2] des Geräts müssen dabei nach unten zeigen (siehe Bild links). Schrauben Sie nun das Gerät mit den im Lieferumfang befind- lichen Schrauben fest. RGEBNIS Das Gerät ist nun befestigt und kann angeschlossen werden. Anschließen ORBEREITUNG Seite 6 Betriebsanleitung RB 12 G - Version 11-2014A...
- Seite 7 Sie die Steckbrücke [2] (siehe Bild links) entsprechend umstecken. Beachten Sie dabei die Beschriftung ne- ben der Steckbrücke. Im Auslieferungszustand ist die Steckbrücke auf 0 dB Interstage Slope gesteckt. Betriebsanleitung RB 12 G - Version 11-2014A Seite 7...
- Seite 8 Ausgangspegel für den Vorwärtsbereich bestimmen. HINWEIS Nachdem Konfigurieren des Verstärkers und Abschluss der Messungen wird dringend empfohlen, die beiden Messbuchsen mit FUR 75 Abschlusswiderständen abzuschließen, um einen normkonformen Betrieb zu gewähr- leisten. Seite 8 Betriebsanleitung RB 12 G - Version 11-2014A...
- Seite 9 DIN EN 60065. Vor dem Öffnen des Geräts muss unbe- dingt der Netzstecker herausgezogen werden! Das Gerät darf nur mit montierter Netzteilabdeckung an Spannung angeschlossen und betrieben werden. Blockschaltbild -20 dB -20 dB Betriebsanleitung RB 12 G - Version 11-2014A Seite 9...
- Seite 10 Zulässige Umgebungstemperatur [°C] -15…+55 Gehäuse (B x H x T) [mm] 121 x 138 x 55 (ohne Konnektoren) Gewicht [kg] Schutzart DIN EN 60 529-IP 20 Netzsicherung T1A L250V IEC 60127-3/4 Seite 10 Betriebsanleitung RB 12 G - Version 11-2014A...
- Seite 11 3 Sender, @ 60 dB IMA 3 (IEC 60728-3) 111 dBμV nach KDG 1TS140 volle Systemlast nach UM TS 401 mittlere Systemlast Allgemeine Daten Typenklasse D (1.2) Unitymedia KBW, KDG Zertifizierung Leistungsaufnahme [VA] / [W] 9,5 / 6 Seite 11 Betriebsanleitung RB 12 G...
- Seite 12 Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst werden. Verfasser dieser Anleitung: ASTRO Strobel Kommunikationssysteme GmbH Olefant 1-3, D-51427 Bergisch Gladbach (Bensberg) Tel.: 02204/405-0, Fax: 02204/405-10...
