Inhaltszusammenfassung für KEB COMBICOM
- Seite 1 COMBICOM Ethernet-Operator Version 1.0 02/2003...
- Seite 2 Ethernet Operator 1 Allgemeines ..................... 3 1.1 Produktbeschreibung....................3 1.2 Technische Daten ....................3 2 Ethernetschnittstelle................4 2.1 Unterstützte Protokolle ...................4 2.2 IP Adresse ........................4 2.3 Unterstützte Ports....................4 2.3.1 Http ................................4 2.3.2 Data................................4 3 Diagnoseschnittstelle ................5 4 Bedienung....................6 4.1 Tastaturparameter ....................6 4.2 Diagnosanzeigen .....................6 4.3 Stecker Pin-Zuordnung ...................7...

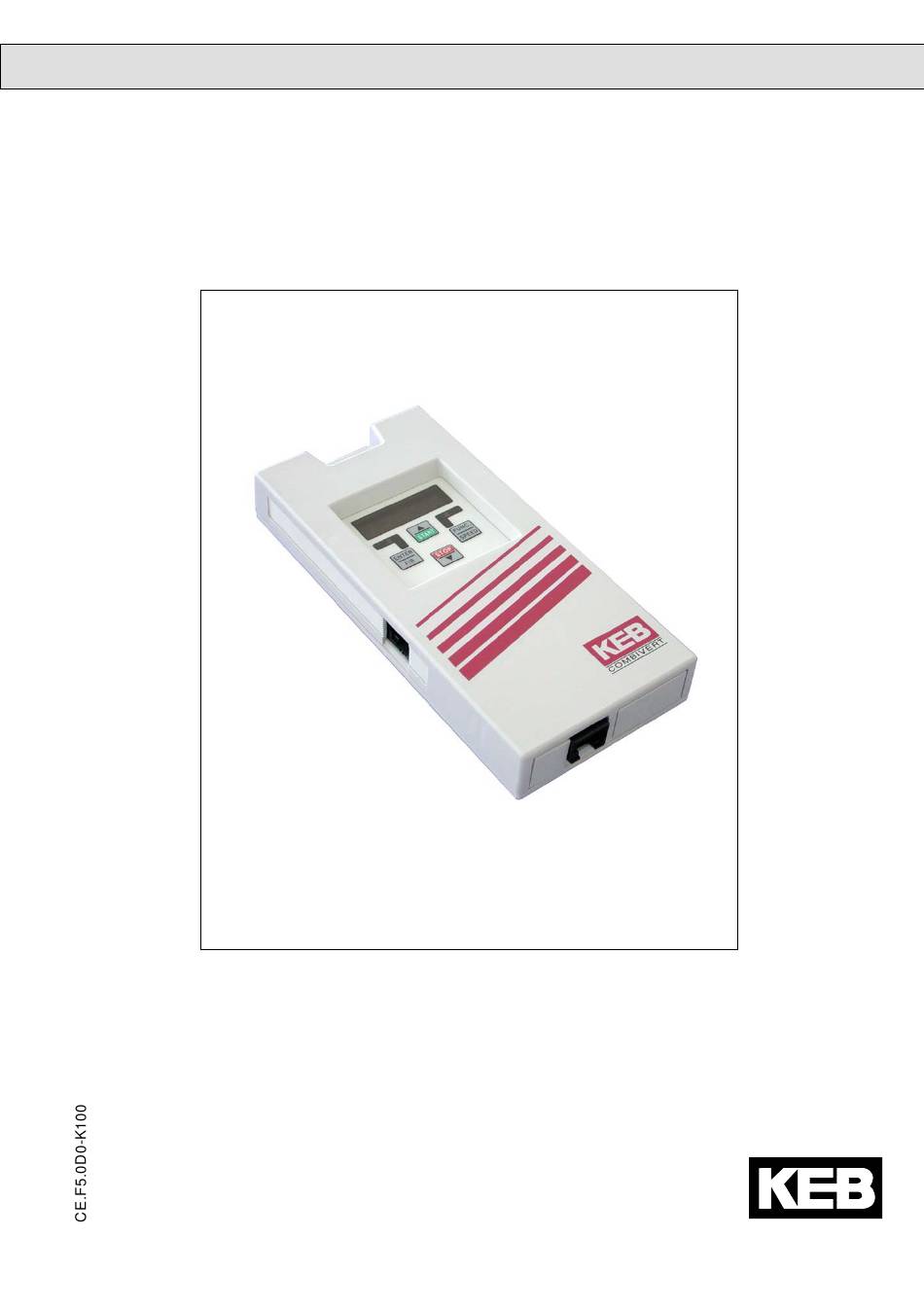

- Seite 3 Diese Anleitung beschreibt den Softwarestand von 02/2003. 1.1 Produktbeschreibung Diese Anleitung beschreibt ein Aufsteck-Operator mit Ethernet-Schnittstelle für die Frequenzumrichter KEB COMBIVERT F5. Die Spannungsversorgung erfolgt durch den Umrichter, bzw. bei externer Versorgung über die Steuerklemmleiste des Umrichters. Parallel zum Netzwerkzugriff ist die Bedienung sowohl über die integrierte Tastatur/Display als auch die Diagnose/Parametrierung über die serielle Schnittstelle möglich.
- Seite 4 Ethernet Operator 2 Ethernetschnittstelle 2.1 Unterstützte Protokolle Address Resolution Protocol Response ICMP Echo Response (Ping) TCP/IP HTTP-Port, Data-Port TCP/UDP Data-Port 2.2 IP Adresse Die IP-Adresse wird in den Operatorparametern eingestellt. Wenn das unterste Byte der IP-Adresse auf 255 eingestellt wird (xxx-xxx-xxx-255), benutzt der Umrichter stattdessen die unter Sy.6 eingestellte Umrichteradresse.
- Seite 5 PC-Schnittstelle angeschlossen werden. Bei Mißachtung kann die PC-Schnittstelle zerstört werden. Das HSP5-Kabel wird über einen Adapter an die Diagnoseschnittstelle angeschlossen. Mit der PC-Software KEB COMBIVIS 5 ist ein Zugriff auf alle Umrichterparameter möglich. Die internen Operatorparameter können ebenfalls gelesen und eingestellt oder mittels Download parametriert werden.
- Seite 6 Ethernet Operator 4 Bedienung 4.1 Tastaturparameter Die Einstellung der IP-Adresse und der Datenportnummer kann auch über die Tastatur vorgenommen werden. Dazu sind die Tasten ENTER und FUNC gleichzeitig zu drücken und solange festzuhalten, bis die Anzeige fünf Punkte zeigt. Mit der FUNC-Taste kann der gewünschte Parameter angewählt werden, UP oder DOWN zeigen und ändern den Wert, mit ENTER wird der Wert gespeichert (FUNC ohne vorheriges ENTER verstellt den Wert nicht !).
- Seite 7 Ethernet Operator 4.3 Stecker Pin-Zuordnung Ethernetstecker (RJ45 weiblich) TxD+ TxD- RxD+ n.c. n.c. RxD- n.c. n.c.
- Seite 8 Telefon 00 49 / 52 63 / 4 01 - 0 • Fax 00 49 / 52 63 / 4 01 - 1 16 Internet: www.keb.de • E-mail: info@keb.de KEB Antriebstechnik GmbH & Co. KG Wildbacher Str. 5 • D - 08289 Schneeberg Telefon 0049 / 37 72 / 67 - 0 •...
