Conrad GDM 8246 Kurzanleitung

GW-INSTEK

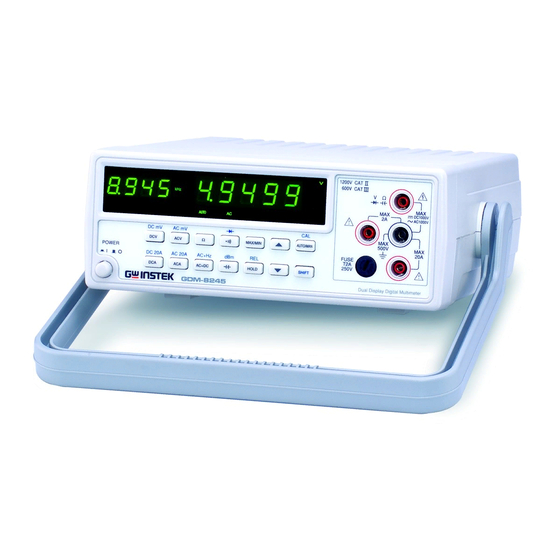

Tisch-Multimeter
Best.-Nr. 123022 GDM 8246
Best.-Nr. 123023 GDM 8245
Best.-Nr. 123024 GDM 8251A
Best.-Nr. 123025 GDM 8255A
Best.-Nr. 1086575 GDM-8342GPIB 50000 Counts
Best.-Nr. 1086576 GDM-8342USB
Best.-Nr. 1086577 GDM-8341
Bestimmungsgemäße Verwendung
Das Tisch-Multimeter ermöglicht je nach Modell die Messung unterschiedlicher elektrischer
Größen wie z.B. Gleich- und Wechselspannung, Gleich und Wechselstrom, Widerstand,
Frequenz sowie Kapazität und Temperatur. Zudem können Dioden- und Durchgangstests
durchgeführt werden.
Das Tischmultimeter zeigt alle Messwerte im Doppel-Display an. Messwert- und Gerätespeicher
erleichtern die Arbeiten mit dem Tisch-Multimeter. Der Messanschluss erfolgt über Sicherheits-
Messbuchsen.
Messungen dürfen nur bis max. 1000 V im Bereich der Überspannungskategorie CAT 0
bzw. max. 500 V im Bereich von CAT II erfolgen. Die max. Spannung im Strommessbereich
„Ampere" (A) darf 500 V nicht überschreiten.
Zur automatischen Steuerung und Messwertaufzeichnung stehen je nach Modell
unterschiedliche Schnittstellen zur Verfügung.
Die am Gerät angegebenen max. Messspannungen dürfen niemals überschritten werden.
Verwenden Sie ggf. Teilertastköpfe.
Das Gerät darf nur an einer geerdeten Schutzkontaktsteckdose des öffentlichen Wechsel-
stromnetzes angeschlossen und betrieben werden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.
verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet
werden.
Eine Messung in Feuchträumen oder im Außenbereich bzw. unter widrigen
Umgebungsbedingungen ist nicht zulässig.
Widrige Umgebungsbedingungen sind:
- Nässe oder hohe Luftfeuchtigkeit,
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Die Sicherheitshinweise dieser Bedienungsanleitung sind unbedingt zu beachten.
Diese Kurzanleitung dient zur Erklärung der Sicherheitsvorkehrungen, um das Arbeiten mit
dem Gerät so sicher wie möglich zu machen. Die einzelnen Gerätefunktionen werden Ihnen
ausführlich in der beiliegenden, englischsprachigen Bedienungsanleitung erklärt.
Version 05/14
50000 Counts
50000 Counts
120000 Counts
199999 Counts
50000 Counts
50000 Counts
Sicherheits- und Gefahrenhinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält
wichtige Hinweise zum korrekten Betrieb.
• Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Garantie/Gewährleistung! Für Folgeschäden übernehmen wir keine Haftung!
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In
solchen Fällen erlischt die Garantie/Gewährleistung.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht gestattet.
• Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungsquelle darf nur
eine ordnungsgemäße, geerdete Netzsteckdose (100 - 240 V/AC) des öffentlichen Strom-
Versorgungsnetzes verwendet werden.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Messgeräte und Geräte, die an Netzspannung betrieben werden, gehören nicht in
Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• Schließen Sie die Messkabel erst an das Multimeter an, bevor Sie das Messkabel mit dem
zu testenden Messkreis verbinden. Trennen Sie nach Messende erst die Messkontakte vom
Messkreis, bevor Sie Messleitungen vom Messgerät trennen.
• Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >25 V Wechsel- (AC) bzw.
>35 V Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elek-
trischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.
• Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf
Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende
Isolierung beschädigt (eingerissen, abgerissen usw.) ist.
• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden
Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirekt, berühren.
• Greifen Sie während der Messung niemals über die fühlbare Griffbereichsmarkierung der
Messspitzen. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.
• Verwenden Sie das Gerät nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag!/
energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung,
der Boden, das Messgerät bzw. die Messleitungen, Schaltungen und Schaltungsteile usw.
unbedingt trocken sind.
• Arbeiten Sie mit dem Gerät nicht in Räumen oder bei widrigen Umgebungsbedingungen,
in/bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein
können.
• Vermeiden Sie den Betrieb in unmittelbarer Nähe von:
- starken magnetischen oder elektromagnetischen Feldern
- Sendeantennen oder HF-Generatoren.
- Dadurch kann der Messwert verfälscht werden.
• Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die
Spezifikationen des Multimeters abgestimmt sind. Es darf nur doppelt oder verstärkt isoliertes
Messzubehör verwendet werden.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen,
dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
• Schalten Sie das Gerät niemals gleich dann ein, wenn dieses von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen
Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
• Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen elektrischen
Schlages!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume).
Vermeiden Sie das Feucht- oder Nasswerden des Gerätes. Es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu
beachten.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Gerätes haben.
• Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe kann es beschädigt werden.
• Beachten Sie auch die beiliegende, detaillierte Bedienungsanleitung.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der
Anwender die Sicherheitshinweise und Warnvermerke beachten, die in den beiliegenden
Anleitungen enthalten sind.
