Betriebsanleitung

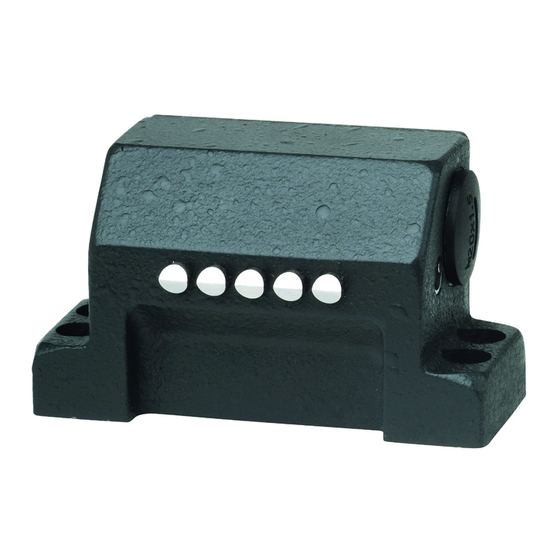

Präzisions-Reihengrenztaster GL, GS, SB, SN 8 mm
Gültigkeit
Diese Betriebsanleitung gilt für alle Präzisions-
Reihengrenztaster GL, GS, SB, SN 8 mm. Diese
Betriebsanleitung bildet zusammen mit dem Do-
kument Sicherheitsinformation und Wartung sowie
einem ggf. beiliegenden Datenblatt die vollständige
Benutzerinformation für Ihr Gerät.
Ergänzende Dokumente
Die Gesamtdokumentation für dieses Gerät besteht
aus folgenden Dokumenten:
Dokumenttitel
Inhalt
(Dokumentnummer)
Sicherheitsinformation Grundlegende
(2525460) Sicherheitsinformationen
Betriebsanleitung (dieses Dokument)
(2076050)
Konformitätserklärung Konformitätserklärung
Ggf. Ergänzungen zur Ggf. zugehörige Ergänzungen zur
Betriebsanleitung Betriebsanleitung oder Datenblätter
berücksichtigen.
Wichtig!
Lesen Sie immer alle Dokumente durch, um einen
vollständigen Überblick für die sichere Installati-
on, Inbetriebnahme und Bedienung des Geräts
zu bekommen. Die Dokumente können unter
www.euchner.de heruntergeladen werden. Geben
Sie hierzu die Dok. Nr. oder die Bestellnummer des
Geräts in die Suche ein.
Bestimmungsgemäßer Gebrauch
Präzisions-Reihengrenztaster werden zum Positionie-
ren und Steuern von Maschinen und Industrieanlagen
eingesetzt.
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere
EN 60204-1
f
EN ISO 12100
f
Nicht bestimmungsgemäßer
Gebrauch
Präzisions-Reihengrenztaster mit Schalt element
ES 552, ES 592 und ES 614 (Sprungschaltglieder
ohne Zwangstrennung) dürfen nicht in Sicherheits-
schaltkreisen eingesetzt werden.
Funktion
Präzisions-Reihengrenztaster besitzen mehrere
Schaltelemente, die in einer Reihe angeordnet sind.
Die Schaltelemente werden über Stößel betätigt. Ent-
sprechend der Anwendung (Schaltpunktgenauigkeit
und Anfahrgeschwindigkeit) werden verschiedene
Stößel und Steuernocken eingesetzt.
Das Betätigen der Stößel erfolgt durch Steuernocken,
die in Nutenprofilen kraftschlüssig befestigt sind.
Schaltelemente / Anschlussbelegung
(C)
1
ES 552
ES 614
1
ES 592
Draufsicht auf die Schaltelemente
www
Bild 1: Schaltelemente und Anschlussbelegung
www
Montage
www
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig-
nete Umgebungsbedingungen
Präzisions-Reihengrenztaster dürfen nicht als
f
Anschlag verwendet werden.
Die angegebene IP-Schutzart gilt nur bei korrekt
f
angezogenen Gehäuseschrauben, Leitungsein-
führungen und Steckverbindern. Anzugsdrehmo-
mente beachten.
Präzisions-Reihengrenztaster so anbauen, dass
Anschlussleitungen und Steckverbinder nicht von
f
bewegten Maschinenteilen beschädigt werden
bei Leitungseinführung durch den Sockel die Dicht-
f
heit gewährleistet ist.
Schutz vor Umgebungseinflüssen
Entlüftungsventile dienen dem Druckausgleich gegen
Pumpwirkung der Stößel. Sie dürfen nicht mit Farbe
verschlossen werden.
Bei Lackierarbeiten Stößel, Stößelführung, Entlüf-
f
tungsventile und Typenschild abdecken!
Elektrischer Anschluss
WARNUNG
Isolieren Sie die Einzeldrähte mit einer Länge
f
von 6 mm ab, um einen sicheren Kontakt zu
±1
gewährleisten.
Schalterdeckel öffnen
f
Leiterquerschnitt 0,14 ... 1,0 mm²
f
Anschlussbelegung siehe Bild 1
f
Passende Kabelverschraubung mit gefasstem O-
f
Ring montieren
Leitung sorgfältig abdichten. Dichtring muss auf den
f
Leitungsdurchmesser abgestimmt sein
Anschlussschrauben der Schaltelemente mit
f
0,2 Nm anziehen
Schalterdeckel schließen und Deckelschrauben mit
f
0,5 Nm anziehen.
Funktionsprüfung
Mechanische Funktionsprüfung
Stößel betätigen und die Schaltfunk tionen über-
f
prüfen.
Elektrische Funktionsprüfung
Korrekten Funktionsablauf prüfen.
f
1
Wartung und Kontrolle
Wartungsarbeiten sind nicht erforderlich. Um eine
2 (NC)
einwandfreie und dauerhafte Funktion zu gewährleis-
ten, sind regelmäßige Kontrollen erforderlich auf
einwandfreie Schaltfunktion
f
4 (NO)
sichere Befestigung der Bauteile
f
Präzise Justierung von Steuernocken zu Reihen-
f
1 4 2
grenztaster
Ablagerungen und Verschleiß
f
Dichtheit der Kabeleinführung
f
gelockerte Leitungsanschlüsse.
f
4 2
Haftungsausschluss bei
nicht bestimmungsgemäßem Gebrauch
f
Nichteinhalten der Sicherheitshinweise
f
Anbau und elektrischem Anschluss nicht durch
f
autorisiertes Fachpersonal
nicht durchgeführten Funktionskontrollen.
f
Hinweise zu
Für Geräte mit Steckverbinder gilt:
Für den Einsatz und die Verwendung gemäß den
Anforderungen von
nungsversorgung nach UL1310 verwendet werden.
Am Einsatzort installierte Anschlussleitungen von Si-
cherheitsschaltern müssen räumlich von beweglichen
und fest installierten Leitungen und nicht isolierten
aktiven Teilen anderer Anlagenteile, die mit einer Span-
nung von über 150 V arbeiten, so getrennt werden,
dass ein ständiger Abstand von 50,8 mm eingehalten
wird. Es sei denn, die beweglichen Leitungen sind
mit geeigneten Isoliermaterialien versehen, die eine
gleiche oder höhere Spannungsfestigkeit gegenüber
den anderen relevanten Anlagenteilen besitzen.
EU-Konformitätserklärung
Die Konformitätserklärung ist Bestandteil der Be-
triebsanleitung.
Die vollständige EU-Konformitätserklärung finden
Sie auch unter www.euchner.de. Geben Sie dazu die
Bestellnummer Ihres Geräts in die Suche ein. Unter
Downloads ist das Dokument verfügbar.
Service
Wenden Sie sich im Servicefall an:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Servicetelefon:
+49 711 7597-500
E-Mail:
support@euchner.de
Internet:
www.euchner.de
