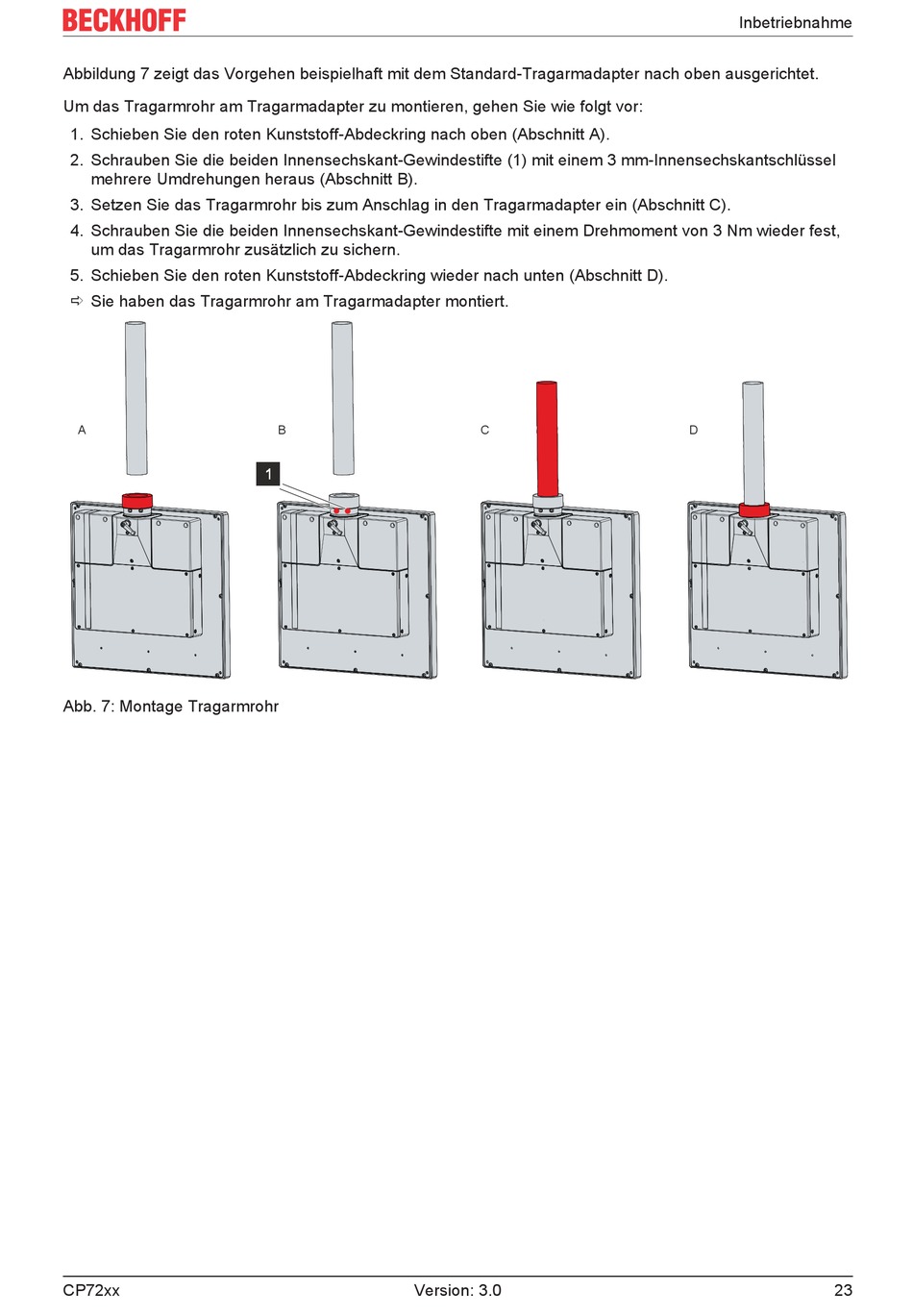

Abbildung 7 zeigt das Vorgehen beispielhaft mit dem Standard-Tragarmadapter nach oben ausgerichtet.
Um das Tragarmrohr am Tragarmadapter zu montieren, gehen Sie wie folgt vor:
1. Schieben Sie den roten Kunststoff-Abdeckring nach oben (Abschnitt A).
2. Schrauben Sie die beiden Innensechskant-Gewindestifte (1) mit einem 3 mm-Innensechskantschlüssel
mehrere Umdrehungen heraus (Abschnitt B).
3. Setzen Sie das Tragarmrohr bis zum Anschlag in den Tragarmadapter ein (Abschnitt C).
4. Schrauben Sie die beiden Innensechskant-Gewindestifte mit einem Drehmoment von 3 Nm wieder fest,
um das Tragarmrohr zusätzlich zu sichern.
5. Schieben Sie den roten Kunststoff-Abdeckring wieder nach unten (Abschnitt D).
ð Sie haben das Tragarmrohr am Tragarmadapter montiert.
A
Abb. 7: Montage Tragarmrohr
CP72xx
B
1
Version: 3.0
C
Inbetriebnahme
D
23
