Montageanleitung

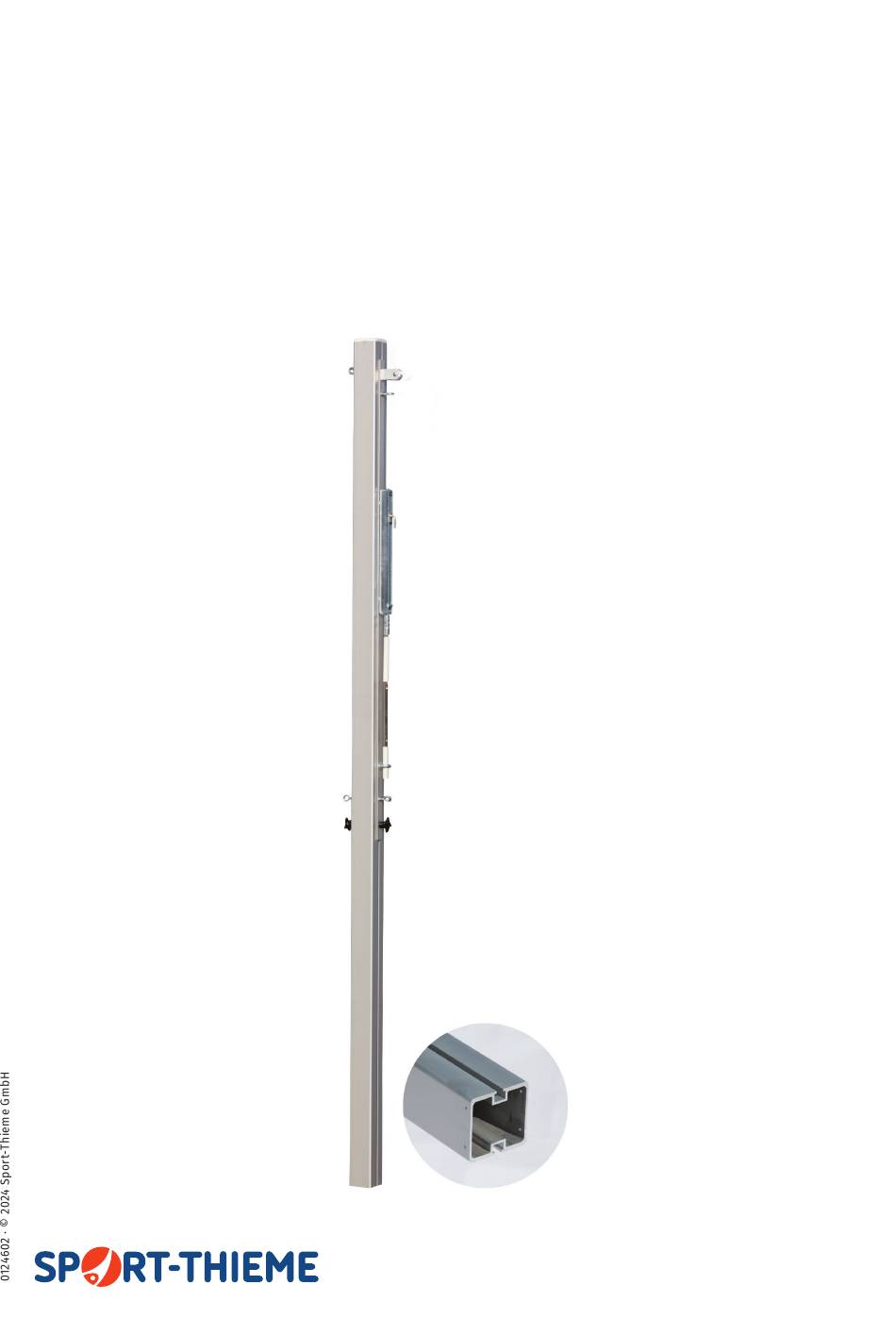

Sport-Thieme Volleyball-Mittelpfosten
80x80 mm
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese
Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut
auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Sport-Thieme GmbH
Tel. 05357 18181
·
Fax 05357 18190
·
38367 Grasleben
·
info@sport-thieme.de
Art.-Nr. 1096907
·
sport-thieme.de

Werbung

loading

Verwandte Anleitungen für Sport-thieme 1096907

Inhaltszusammenfassung für Sport-thieme 1096907

  • Seite 1 Sport-Thieme Volleyball-Mittelpfosten 80x80 mm Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
  • Seite 2 Montage bzw. Nutzung beginnen. er Montage bzw. Nutzung beginnen. bevor Sie mit der Montage bzw. Nutzung beginnen. Montageanleitung -Nr.: 51512, 51612 zu Art.-Nr. 1096907 eferumfang mfang Lieferumfang 1. Lieferumfang n Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude en Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit de...
  • Seite 3 Montageanleitung 2. Vorbereitung für den Spielbetrieb zu Art.-Nr. 1096907 Mechanikschieber (mit Spindelspannmechanik) und Gegenschieber sind bereits an Pfosten vormontiert. Es müssen lediglich noch die Verschlusskappen montiert, die 2. Vorbereitung für den Spielbetrieb 2. Vorbereitung für den Spielbetrieb 2. Vorbereitung für den Spielbetrieb aufgestellt und das Netz eingehängt werden.
  • Seite 4 3. Einhängen und Spannen des Montageanleitung Das Netz ist nicht im Lieferumfang enth nur zur Veranschaulichung der weiteren zu Art.-Nr. 1096907 nach Hersteller variieren. 3. Einhängen und Spannen des a) Ein 3. Einhängen und Spannen des Netzes Spannseil Das Netz ist nicht im Lieferumfang enth üb...
  • Seite 5 Netzhöhe einstellen: Montageanleitung Zum Einstellen der Netzhöhe zuerst die gewünschte Höhe einstellen und anschl zu Art.-Nr. 1096907 Die Verstellung der Höhe darf grunds erfolgen! 3. Einhängen und Spannen des Netzes (Forts.) c) Netzhöhe einstellen: d) Spa Zum Einstellen der Netzhöhe zuerst die Handräder an den Schiebern lösen, dann die gewünschte Höhe einstellen und anschließend die Handräder...
  • Seite 6 Montageanleitung zu Art.-Nr. 1096907 4. Aufbewahrung der Volleyball-Pfosten: Die Lagerung der Pfosten hat waagerecht auf einer Ablagekonsole oder auf einem speziellen Ablage- wagen zu erfolgen. Vor der Entnahme von der Lagervorrichtung unbedingt darauf achten, dass die Hand- räder der Schieber fest angezogen sind.
  • Seite 7 Montageanleitung zu Art.-Nr. 1096907 6. Hinweise zum Einbetonieren der Bodenhülsen: Nachstehende Einbauskizze dient als Hilfestellung beim Einbetonieren der Bodenhülsen. Hinweis: Um ein Ablaufen des evtl. in die Bodenhülsen laufenden Oberflächenwassers zu ermöglichen, empfiehlt es sich, unter die Bohrungen in den Bodenhülsen jeweils ein Rohr in den Boden zu stecken. Verwenden Sie beim Einbetonieren keine Schnellabbinde- oder Frostschutzmittel, da diese Zusätze zu Beschädi-...
  • Seite 8 Montageanleitung zu Art.-Nr. 1096907 7. Wartung, Pflege, Lagerung und Sicherheitshinweise: Die Volleyballanlage ist ausschließlich für Volleyball konstruiert und für keine andere Verwendung. Prüfen Sie vor Benutzung dieses Produktes, ob alle Verbindungen fest angezogen sind, und prüfen Sie dies später wiederholt. Bei Volleyballanlagen ist das Klettern, Hängen oder Schaukeln am Gerät nicht gestattet.
  • Seite 9 Montageanleitung zu Art.-Nr. 1096907 Abbildung Ersatzteile für Volleyball-Pfosten 7. Ersatzteilliste (Forts.) Art.-Nr.: 510, 512, 5101, 5121, 518, 5184 Mechanikschieber Gegenschieber Mechanikschieber Gegenschieber _____________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
  • Seite 10 Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you. Sport-Thieme GmbH · D-38367 Grasleben · sport-thieme.com Tel. +49 53 57 181 543 · Fax +49 53 57 181 921 · info@sport-thieme.com...
  • Seite 11 Montage bzw. Nutzung beginnen. er Montage bzw. Nutzung beginnen. bevor Sie mit der Montage bzw. Nutzung beginnen. Assembly instructions -Nr.: 51512, 51612 for Prod. code 1096907 eferumfang mfang Lieferumfang 1. Scope of delivery n Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude en Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit de...
  • Seite 12 Assembly instructions 2. Vorbereitung für den Spielbetrieb for Prod. code 1096907 2. Vorbereitung für den Spielbetrieb 2. Vorbereitung für den Spielbetrieb Mechanikschieber (mit Spindelspannmechanik) und Gegenschieber sind bereits an Mechanikschieber (mit Spindelspannmechanik) und Gegenschieber sind bereits an den Mechanikschieber (mit Spindelspannmechanik) und Gegenschieber sind bereits an den Pfosten vormontiert.
  • Seite 13 3. Assembly of the net Assembly instructions The net is not part of the delivery. The f steps. Different net executions are avai for Prod. code 1096907 3. Assembly of the net The net is not part of the delivery. The f a) Fix 3.
  • Seite 14 Adjustment of net height: Assembly instructions At first unscrew handwheels, adjust the for Prod. code 1096907 The net height has generally to be ad 3. Assembly of the net (Cont.) d) Te c) Adjustment of net height: At first unscrew handwheels, adjust the height and then tighten handwheels again.
  • Seite 15 Assembly instructions for Prod. code 1096907 4. Storage of Volleyball uprights: Storage of uprights has to be effected horizontally on a board or on a special trolley. Take care to tighten handwheels of sliding devices before using uprights again. 5. Fixing of protection pads at uprights: The protection pads are not part of the delivery.
  • Seite 16 Assembly instructions for Prod. code 1096907 6. Instructions to concrete ground sockets: The following sketch will help you to concrete the ground sockets. Note: To enable a drain off of possible water we recommend to stick a tube below the holes of the ground sockets.
  • Seite 17 Assembly instructions for Prod. code 1096907 7. Maintenance, storage and safety instructions: This unit is constructed only for Volleyball matches and not for other purposes. Check all screwed fastenings before use and repeat it from time to time. Do not climb or hang on uprights and unit.
  • Seite 18 Assembly instructions for Prod. code 1096907 Abbildung Ersatzteile für Volleyball-Pfosten 7. Spare parts list (Cont.) Art.-Nr.: 510, 512, 5101, 5121, 518, 5184 Mechanikschieber Gegenschieber Mechanical sliding device Counter sliding device _____________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG.
