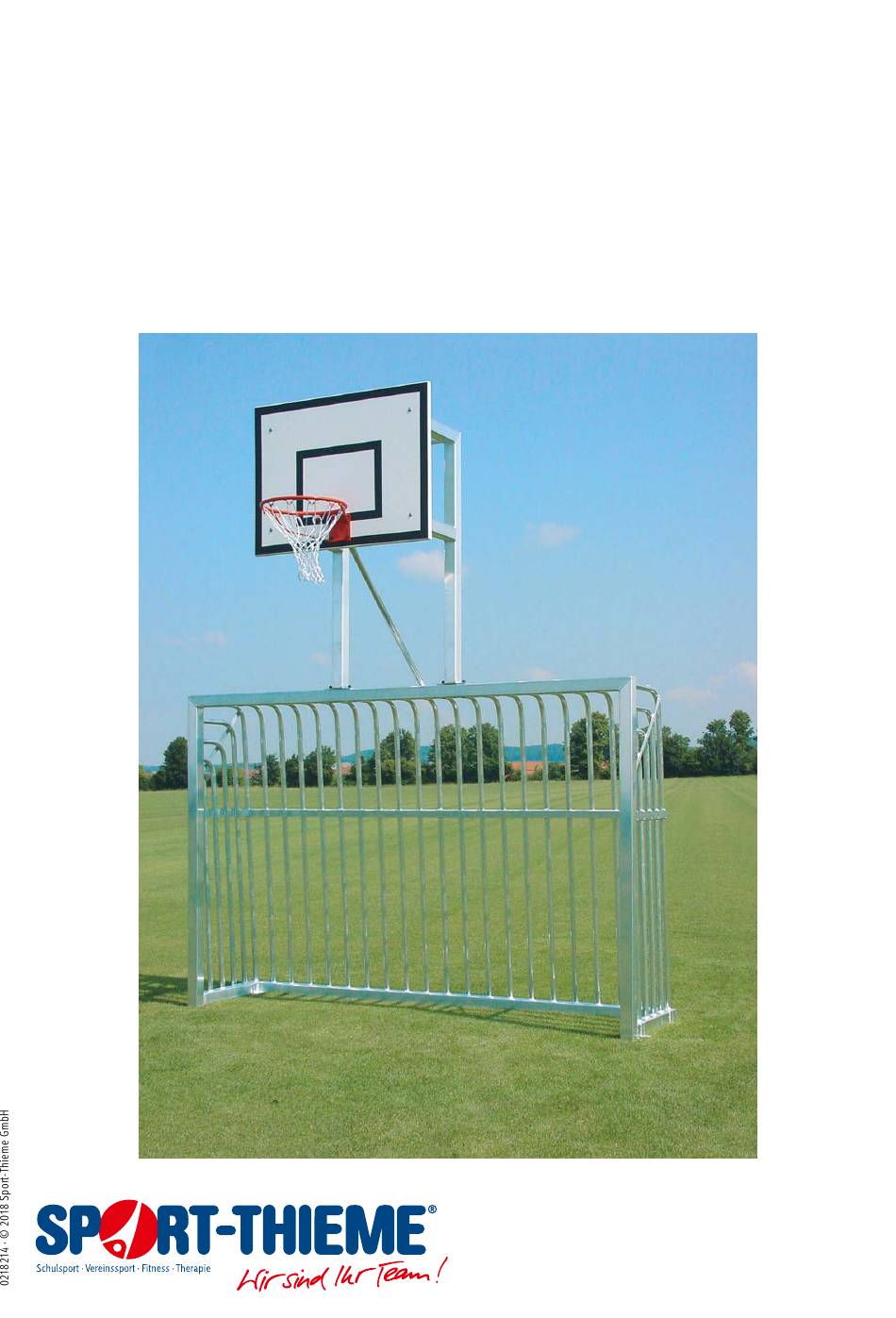

Montageanleitung
Basketball-Aufsatz vollverschweißt
für Bolzplatztore
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für die Sicherheit sowie den
Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
Nutzung beginnen.
Sport-Thieme GmbH · 38367 Grasleben · www.sport-thieme.de
Tel. 0 53 57-18181 · Fax 0 53 57-18190 · info@sport-thieme.de
Art.-Nr.: 111 4616
111 4629
Werbung
Verwandte Anleitungen für Sport-thieme 111 4616
Inhaltszusammenfassung für Sport-thieme 111 4616
- Seite 1 Basketball-Aufsatz vollverschweißt für Bolzplatztore Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für die Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
-
Seite 2: Lieferumfang
Montageanleitung zu Art.-Nr. 111 4616/111 4629 Schulsport · Vereinssport · Fitness · Therapie 1. Lieferumfang Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor Sie mit dem Aufbau beginnen. Inhalt: 1x Basketball-Aufsatz verschweißt 1x Glasfiber-Zielbrett 120 x 90 cm... - Seite 3 Montageanleitung zu Art.-Nr. 111 4616/111 4629 Schulsport · Vereinssport · Fitness · Therapie 2. Montage Basketball-Aufsatzes Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt: - 1 Ring-/Maulschlüssel 13 mm - 1 Ring-/Maulschlüssel 17 mm - 1 Hammer/Gummihammer - 1 Bohrer 1,5 mm...
- Seite 4 Montageanleitung zu Art.-Nr. 111 4616/111 4629 Schulsport · Vereinssport · Fitness · Therapie c) Montage Basketball-Aufsatz am Bolzplatztor: Für diesen Montageschritt werden 2-3 Personen benötigt. Die Strebe mit der kleineren angeschweißten Platte am vorgebohrten Winkel an der Oberseite des Basketball-Aufsatzes befestigen.
- Seite 5 Montageanleitung zu Art.-Nr. 111 4616/111 4629 Schulsport · Vereinssport · Fitness · Therapie Für die Befestigung des Aufsatzes am Tor sind werkseitig in der Nut der Latte 4 Stck. Einsteckmuttern eingeschoben. Die unten am Aufsatz angeschweißten zwei Winkel im Bereich der Einsteckmuttern an der Latte platzieren. Die Einsteckmuttern unter die Winkel schieben, sodass die Bohrungen in den Winkeln deckungsgleich mit denen der Einsteckmuttern sind.
- Seite 6 Montageanleitung zu Art.-Nr. 111 4616/111 4629 Schulsport · Vereinssport · Fitness · Therapie Zur Befestigung der Strebe am Tor die Bohrungen in der Verbindungsplatte deckungsgleich mit den Bohrungen in den ange- schweißten Flachprofilen des Tores ausrichten. 2 Stck. Sechskantschrauben M8 x 65, DIN 933 von der Unterseite des Tores durch die Bohrungen stecken.
- Seite 7 Montageanleitung zu Art.-Nr. 111 4616/111 4629 Schulsport · Vereinssport · Fitness · Therapie d) Montage Korb am Zielbrett: Den Korb auf das Zielbrett aufsetzen und 4 Stck. Sechskantschrauben M10 x 55, DIN 933 von der Vorderseite des Zielbrettes durch die Bohrungen im Korb und Zielbrett stecken. 4 Stck. Federringe A10 von der Rückseite des Zielbrettes auf die Schrauben aufstecken und mit 4 Stck.
