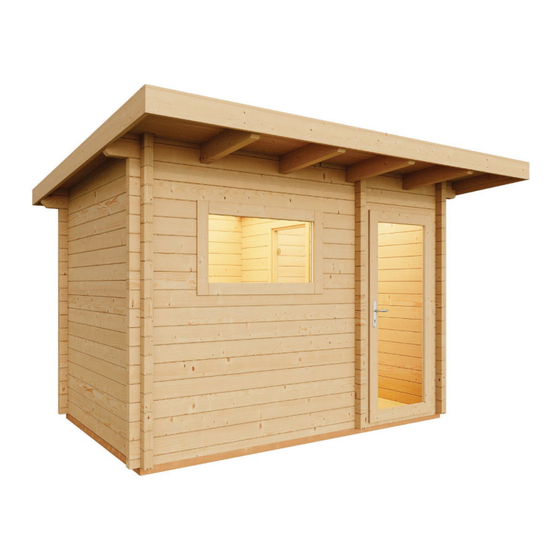

- Seite 1 V23.0 Montageanleitung Gartensauna Terra Modell Terra 2 Art. Nr.: 391025 TPI GmbH, Rieglerstr. 21, 4873 Frankenburg, Austria Tel.: +43 7683 5022 / E-Mail: office@tpi.co.at / Web: www.infraworld.at...
- Seite 2 Wichtig vor der Montage Die Montageanleitung ist allgemein gültig und kann je nach Modell etwas abweichen. • Prüfen Sie vor der Montage anhand der Packliste, ob das Produkt auch vollständig und unbeschadet ist. • Eventuelle Reklamationen können damit leicht behoben werden. Das Holz darf vor oder während der Montage nicht in der prallen Sonne liegen oder anhaltender Feuchtigkeit •...
- Seite 3 AUSSENSAUNA TERRA 2 - EINREICHPLAN VORDERANSICHT SEITENANSICHT RÜCKANSICHT LINKS SEITENANSICHT GRUNDRISS RECHTS Bezeichnung: Sockelmass (BxT): 325 x 214 cm Aussenmass (BxT): 341 x 230 cm Firsthöhe: 255 cm Wandstärke: 70 mm Dachfläche: 12,1 m...
- Seite 4 GRUNDRISS WAND 01 ↑ WAND 05→ ←WAND 04 WAND 02→ WAND 03↓ Saunafenster feststehend...
- Seite 5 3D ANSICHT...
- Seite 6 TERRA 2 (23100085) - V23.0 Länge Dicke Breite Bezeichnung Teil Stück Bemerkung in mm in mm in mm Wand 01 3410 3410 3410 3410 3750 Wand 02 2300 2300 2300 2300 2032 Wand 03 2275 2275 2275 2275 3410 3410...
- Seite 7 TERRA 2 (23100085) - V23.0 Länge Dicke Breite Bezeichnung Teil Stück Bemerkung in mm in mm in mm Boden 1990 Bodendielen 1990 Bodendielen 3250 Grundrahmen 2140 Grundrahmen 3250 Grundrahmen 2140 Grundrahmen 1985 Grundrahmen 1025 Grundrahmen 2100 Bodenleisten Dach 3750 Dachbretter...
- Seite 8 TERRA 2 (23100085) - V23.0 Länge Dicke Breite Bezeichnung Teil Stück Bemerkung in mm in mm in mm Inneneinrichtung 1988 Zwischenbankverkleidung "NORMA" Inneneinrichtung Ofenschutzgitter "NORMA" Inneneinrichtung Ofenschutzgitter "NORMA" Inneneinrichtung Eckblendschirm "NORMA" Inneneinrichtung Kopfstütze "NORMA" Inneneinrichtung Lüftungsschieber (außen) "NORMA" Inneneinrichtung Saunalampe "NORMA"...
- Seite 9 BODENROST • Der Bodenrost muss auf der Betonplatte verankert werden.
- Seite 10 BODENROST - DETAILS Bodenanker Holzschraube - 4x50 Holzschraube - 4x50 Betonfundament Der Bodenanker muss auf dem Bodenrost und Betonfundament mit Ø 8 mm vorgebohrt werden. • Der Kopf der Schraube wird im Bodenrost versenkt. •...
- Seite 11 WAND 01 Gewindestange M10 x (1000 + 1100) Holzschraube - 6x120 Ab der vierten Blockbohle Gewindestangen einsetzen Holzschraube - 5x100 Holzschraube - 8x220 (Tellerkopf)
- Seite 12 WAND 02 Holzschraube - 6x120 Gewindestange M10 x (1000 + 1200) Gewindestange M10 x (1000 + 1100) Holzschraube - 8x160 (Tellerkopf) Holzschraube - 8x220 (Tellerkopf)
- Seite 13 WAND 03 Gewindestange M10 x (1000 + 1240) Kantholz Fenster - 720 mm Kantholz Eingangstür - 1910 mm Holzschraube - 6x120 Holzschraube - 8x220 (Tellerkopf) Holzschraube - 6x120...
- Seite 14 WAND 04 Gewindestange M10 x (1000 + 1200) Holzschraube - 6x120 Gewindestange M10 x (1000 + 1100) Holzschraube - 8x160 (Tellerkopf) Holzschraube - 8x220 (Tellerkopf)
- Seite 15 WAND 05 Gewindestange M10 x (1000 + 940) Kantholz Saunatür - 1510 mm Holzschraube - 8x160 (Tellerkopf) Holzschraube - 8x220 (Tellerkopf)
- Seite 16 MONTAGE KANTHOLZ FENSTER / TÜREN Kantholz Fenster (90c) Holzschraube - 6x120...
- Seite 17 MONTAGE FENSTER UND TÜREN NACH DER OBERFLÄCHENBEHANDLUNG DER FENSTER UND TÜREN MUSS DER SPALT ZWISCHEN FENSTERRAHMEN UND GLAS (AUSSENSEITE) UND ZWISCHEN GLASLEISTE UND GLAS (INNENSEITE) MIT SILIKON AUSGEFÜLLT WERDEN. DAS SILIKON IST NICHT IM LIEFERUMFANG ENTHALTEN. Demontieren Sie die innere Fenster- und Türverkleidung. Montieren Sie das Kantholz der Eingangstüre / Saunatüre / Fenster (siehe Abb.
- Seite 18 EINGANGSTÜR SCHNITT B-B SCHNITT A-A...
- Seite 19 DETAIL B Fugendichtband 10 mm Fugendichtband 66 mm Fugendichtband 10 mm...
- Seite 20 DETAIL C Kantholz Eingangstür (90a) Fugendichtband 10 mm Aussen...
- Seite 21 SAUNAFENSTER FESTSTEHEND Schnitt B-B Schnitt A-A...
- Seite 22 Fugendichtband 10 mm Fugendichtband Kantholz Fenster (90c) 66 mm Fugendichtband 10 mm Fugendichtband 10 mm...
- Seite 23 MONTAGE DER SAUNATÜR Vorraum SCHNITT B-B SCHNITT A-A 1. Demontieren Sie die Innenverkleidung der Saunatür. 2. Setzen Sie den Türrahmen vom Vorraum in den Wandausschnitt ein (ohne Türblatt). 3. Überprüfen Sie von innen den Abstand zwischen der Wand und Türrahmen auf der rechten und linken Seite. Dieser sollte ungefähr gleich groß...
- Seite 24 Kantholz Saunatür (90b)
- Seite 25 MONTAGE DER GLASTÜR Türband Türrahmen Glastür Türgriff Türband...
- Seite 26 MONTAGE DER GEWINDESTANGEN Anschlagmutter M10 Verbindungsmuffe M10 Mutter M10, Beilagscheibe Gewindestange M10 Die Gewindestangen für die Wände werden in der Länge von 1 m oder 2 m geliefert. Wenn nötig, die • Gewindestagen mit Hilfe einer Verbindungsmuffe verbinden. Nach der Montage der 4. Blockbohlenreihe, stecken Sie die Gewindestangen in die Löcher der •...
- Seite 27 BODENDIELEN • Schieben Sie die Bodendielen im Bereich der Eingangstür unter die Türschwelle (siehe Detail B der Eingangstür).
- Seite 28 BODENLEISTEN • Die Bodenleisten müssen bei der Montage auf die jeweilige Länge gekürzt werden.
- Seite 29 BODEN - DETAILS Wand Nägel 1,4x50 Bodenleisten Bodendielen Grundrahmen...
- Seite 30 MONTAGE ABDECKUNG DER GEWINDESTANGEN Holzschraube - 3x30 Hinweis: Die Abdeckungen sollten erst nach einigen Monaten montiert werden, da die Gewindestangen laufend nachgezogen werden müssen.
- Seite 31 DACHLEISTEN SAUNA VERTIKALSCHNITT VERTIKALSCHNITT-DETAILS Dachleiste Holzschraube - 4x70 Boden...
- Seite 32 SAUNADACH...
- Seite 33 DACHSPARREN • Verwenden Sie die 6x120 mm Schrauben um die außen liegenden Dachsparren (7 und 9) zu befestigen. • Verwenden Sie die 8x160 mm Schrauben um die innen liegenden Dachsparren (8) zu montieren.
- Seite 34 OPTION: DACHISOLIERUNG Holzschraube 4x70 (8 Stk.) Holzschraube 3x30 Dachträger Nägel 1,4x40 DACHISOLIERUNG • Die Dachisolierung wird als Zwischensparrendämmung ausgeführt. • Montieren Sie 80 mm von der Oberkante der Dachsparren die Befestigungsleisten 30 x 30 mm. • Schneiden Sie die Bretter (Nr. 85) auf die notwendigen Längen ab und montieren Sie diese laut Skizze. •...
- Seite 35 DACH DACH - DETAILS Holzschraube für Dachleisten - 4x70 Nägel 63 mm (1 Stk./ alle 30 cm) Holzschraube für Dachsparren - 8x160 Holzschraube - 5x80 (8 Stk.) (6x120 für außen leigende Dachsparren) WAND Holzschrauben für Zierleisten - 4x70 (21 Stk.)
- Seite 36 MONTAGE DER BANKAUFLAGELEISTEN 800 mm 360 mm 800 mm • Befestigen Sie die Bankauflageleisten für die Liegen mit den Schrauben 5x80 mm.
- Seite 37 INNENEINRICHTUNG...
- Seite 38 SAUNABÄNKE - DETAILS Mutter M8, Beilagscheibe Schraube M8 • Die Saunabänke Nr. 6 und Nr. 7 werden in der Ecke mit Tellerkopfschrauben befestigt.
- Seite 39 VERTIKALSCHNITT - DETAILS HORIZONTALSCHNITT - DETAILS Holzschraube - 4x70 WAND Holzschraube - 4x70 Holzschraube - 4x50 Holzschraube - 4x50 WAND...
- Seite 40 MONTAGE DES LÜFTUNGSSCHIEBERS MIT INSEKTENGITTER Holzschraube - 3x30 MONTAGE DES ECKBLENDSCHIRMS Holzschraube - 4x50...
