Inhaltszusammenfassung für Cleanfix RA435

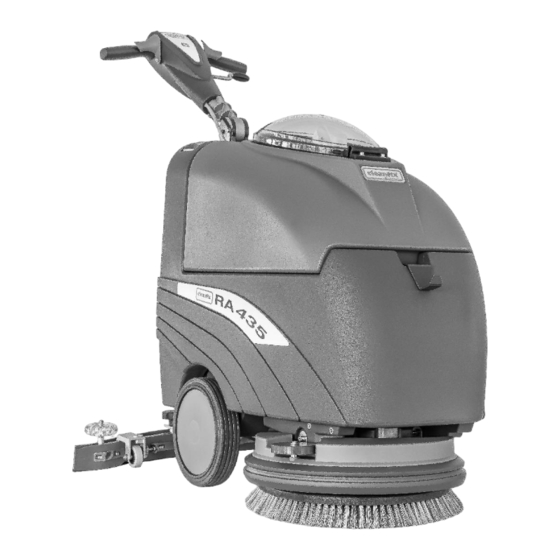

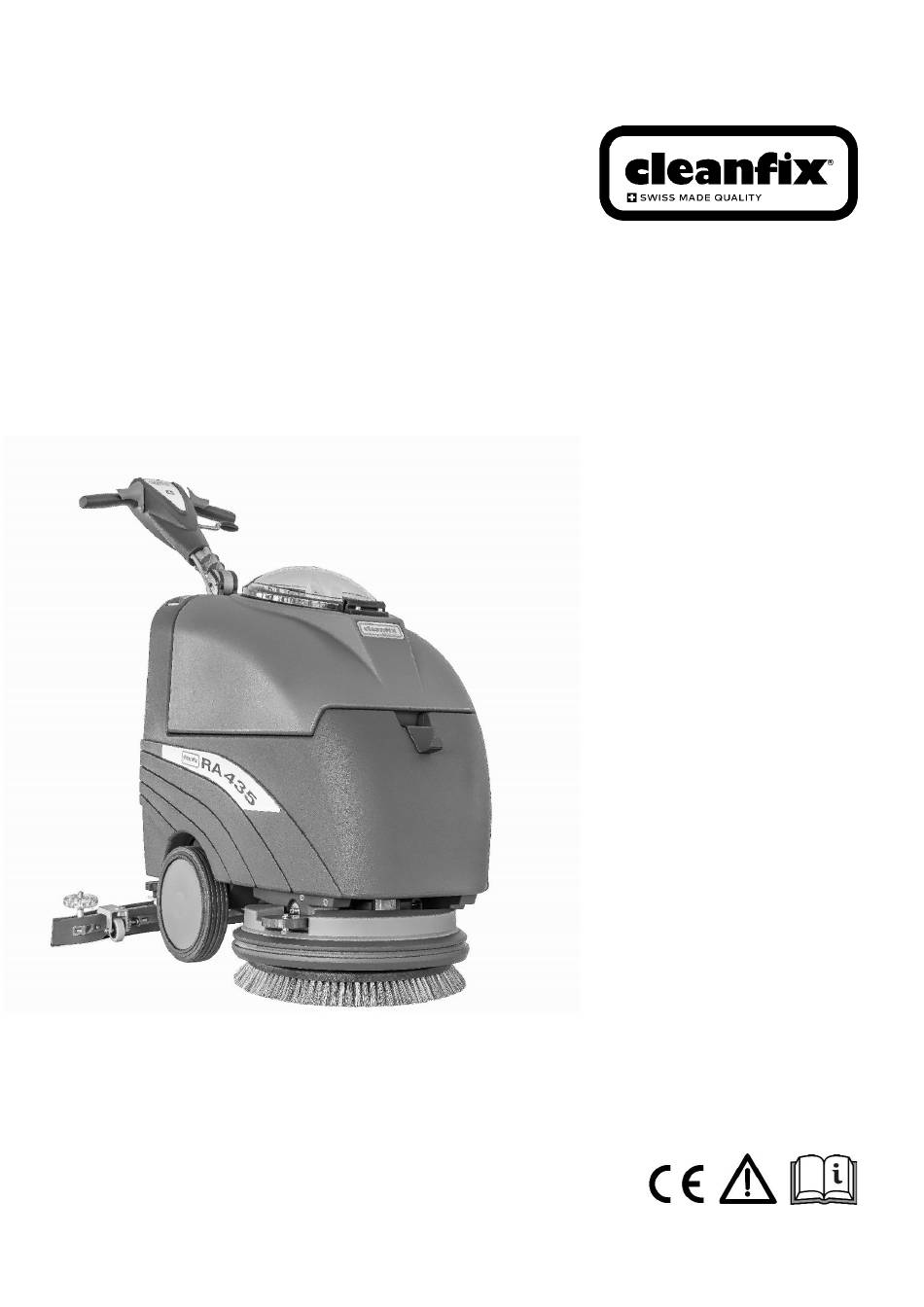

- Seite 1 RA435 Scheuersaugmaschine Deutsch Bedienungsanleitung Bedienung, Pflege und Unterhalt...
- Seite 2 Sehr geehrter Kunde herzliche Gratulation und Danke zum Kauf Ihrer Cleanfix RA435 Scheuersaug- maschine. Sie haben ein Schweizer Qualitätsprodukt erworben, welches mit grösster Sorgfalt hergestellt wurde. Inhalt Symbole ......................... 3 Bedienungsanleitung lesen ................. 3 Bestimmungsgemässe Verwendung ..............3 Sicherheit ......................4 Wichtige Sicherheitshinweise für den Umgang mit Batterien ......
- Seite 3 • die Maschine mit Original-Ersatzteilen vom Hersteller gewartet und repariert wird. Bestimmungsgemässe Verwendung Die RA435 ist eine industriell/gewerbliche Bodenreinigungsmaschine sowohl rauer als auch glatter harter Oberflächen (Beton, Fliesen, Stein, Kunststoff usw.). Typische Anwendungsorte sind Schulen, Krankenhäuser/Gesundheitseinrichtungen, Hotels, Fabriken, Läden, Bürogebäude und Einzelhandelszentren.
- Seite 4 Die Verwendung von Wachsen und Dispersionen ist nicht erlaubt und führt zu Störungen und Verstopfungen der Leitungen. Verwenden Sie nur Bürsten oder Zubehör, welche von Cleanfix geliefert oder genehmigt wurden. Die Verwendung anderer Bürsten kann die Sicherheit und Lebensdauer beeinträchtigen.
- Seite 5 überfahren werden und nicht mit Hitzequellen in Berührung kommen. Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Lebensgefahr! Verwenden Sie keine beschädigten Verlängerungskabel. www.cleanfix.com 435.041...
- Seite 6 • Batterien dürfen nicht mit dem Hausmüll entsorgt werden! • Geben Sie defekte oder verbrauchte Batterien an den Händler zurück! • Vor dem Entsorgen die Kontakte gegen Kurzschluss sichern (z.B. mit Klebeband isolieren). • Batterien nicht ins Wasser werfen! www.cleanfix.com 435.041...
- Seite 7 Maschine auspacken Packen Sie das Gerät vorsichtig aus und überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit (siehe Lieferumfang). Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler. 1x Scheuersaugmaschine RA435 Art.-Nr.: 435.016 Lieferumfang 1x Saugdüse gebogen, Standard Art.-Nr.: 432.559...
- Seite 8 6 Deckel Schmutzwassertank 19 Buchse Ladekabel 7 Schmutzwassertank 20 Saugschlauch 8 Frischwassertank 21 Schauglas mit Frischwasserfilter 9 Saugdüse 22 Wassermenge-Dosierung 10 Bürstkopf 23 Frischwasserablauf 11 Schrubbürste 24 Ablenkrollen Saugdüse 12 Ablenkrolle Bürstkopf 25 Batterien 13 Rad 26 Schutzschalter Bürstmotor www.cleanfix.com 435.041...
- Seite 9 DIP1 DIP2 DIP1 DIP2 Ladekurve / Batterietyp Absicherung Spannung 827-046-000 OFF OFF OFF OFF IUIa EXIDE GEL 827-046-001 OFF OFF OFF IUoU AGM 827-046-002 ON OFF OFF OFF IUla Nass 827-046-003 ON OFF OFF IUIUo AGM DISCOVER www.cleanfix.com 435.041...
- Seite 10 Sterngriffe (1) an der Saugdüse so weit lösen, dass sich diese auf den Düsenträger (2) schieben lassen (Bild 6). Sterngriffe (1) handfest anziehen. Saugschlauch (3) an der Saugdüse aufstecken. Die Saugdüse kann am Trittblech (4) mit dem Fuss abgesenkt und hochgehoben werden. (Bild 7) www.cleanfix.com 435.041...
- Seite 11 Reinigungs- und Pflegemittel immer nach der Wasserbefüllung dazugeben, um die Schaumbildung zu vermeiden. Nicht über Maximal einfüllen! Die vorgeschriebene Dosiermenge von Reinigungs- und Pflegemittel entnehmen Sie bitte den Herstellerangaben auf den Gebinden. Empfohlene Produkte von Cleanfix Reinigungs- und Pflegemittel finden Sie in unserem Webshop. www.cleanfix.com 435.041...
- Seite 12 1. Tastendruck schaltet die Saugdüse im ECO-Modus ein 2. Tastendruck schaltet in den NORMAL-Modus 3. Tastendruck schaltet in den BOOST-Modus 4. Tastendruck schaltet die Saugdüse mit einer Nachlaufzeit von 10 Sekunden aus, damit Restwasser im Schlauch noch eingesaugt wird. www.cleanfix.com 435.041...
- Seite 13 Sie die Saugdüse ein, dessen Leistung durch mehrmaliges Drücken zu ECO, NORMAL oder BOOST geändert werden kann. Starten sie nun durch Betätigen mit einem der zwei roten Starthebel (1, Bild 12) am Lenkgriff die Bürste, womit die Reinigung beginnen kann. www.cleanfix.com 435.041...
- Seite 14 Geruchsbildung entstehen kann. Gehen Sie hierzu wie folgt vor: Frischwasser → Maschine ausschalten. → Walzenscheuersaugmaschine zur geeigneten Entleer-Stelle fahren. Vorteilhaft in Ausguss mit Kanalisationsanschluss. → Den Schraubverschluss (23, Bild 16) unter der Maschine beim linken Rad abschrauben das Frischwasser ablassen und den Deckel wieder handfest aufschrauben. www.cleanfix.com 435.041...
- Seite 15 (Bild 21, Seite 16) • Lösen Sie oben den Saugschlauch (20, Bild 20, Seite 16) und spülen Sie diesen von oben durch. Bei Bedarf entleeren Sie den Frischwassertank (siehe Seite 14) Düsen und Lamellen mit Handschuhen reinigen – Verletzungsgefahr! www.cleanfix.com 435.041...
- Seite 16 • Bei täglichem Gebrauch muss der Filterbeutel vom Schwimmer (5, Bild 23) bei jedem Gebrauch auf Verschmutzung kontrolliert und gereinigt werden. Achten Sie beim Aufsetzen des Schwimmers darauf, dass dieser gerade nach vorne gerichtet ist und sich nicht im Schmutzwasserstrahl befindet. www.cleanfix.com 435.041...
- Seite 17 Für den Wechsel der hinteren Abstreiflamelle lösen Sie den Schnellverschlusshebel (4), entfernen Sie das Halteblech (5) und drehen Sie die Lamelle (6) auch so, dass ebenfalls eine scharfe Kante nach vorne zeigt. Montieren Sie das Halteblech und schliessen Sie den Schnellverschluss wieder. (Bild 25) www.cleanfix.com 435.041...
- Seite 18 Temperatur von 20°C – 25°C aufzubewahren. Die optimale Ladetemperatur liegt zwischen 5°C und 40°C. • Sind nicht erlaubt! Li-Ion-Batterien Batterien können bei langem Nichtgebrauch in die Tiefenladung gehen und sind danach nicht mehr aufladbar! Batterien deshalb monatlich aufladen! www.cleanfix.com 435.041...
- Seite 19 Der Bürstmotor ist mit einem zusätzlichen Überlastschutz (E, Bild 26) ausgestattet, welcher auslöst, sobald die Bürste zu starkem Druck oder Widerstand ausgesetzt ist. Durch Drücken des Schutzschalters am Bürstmotor unter dem Schmutzwassertank, kann die Sperre wieder deaktiviert werden. (Bilder 28 + 29) www.cleanfix.com 435.041...
- Seite 20 Serviceintervalle Cleanfix Reinigungsmaschinen sind hochwertige Maschinen, welche im Werk und durch autorisierte Prüfer auf ihre Sicherheit geprüft worden sind. Elektrische und mechanische Bauteile unterliegen naturgemäss nach längerer Einsatzdauer einem Verschleiss oder einer Alterung. Zur Erhaltung von Betriebssicherheit und Verfügungsbereitschaft sind folgende Service-Intervalle festgelegt: Jedes Jahr oder nach 200 Arbeitsstunden.
- Seite 21 Ladegerät oder Anschluss- Servicestelle anrufen geladen kabel defekt Nassbatterien Säuredichte gemäss Herstellerangaben messen, notfalls ersetzen Falsches Ladegerät zu Abklären, notfalls ersetzen Batterietyp Ladestecker Maschine oder Prüfen, notfalls ersetzen Stecker an Ladegerät defekt oder Servicestelle anrufen oder hat schlechten Kontakt www.cleanfix.com 435.041...
- Seite 22 1750 m2 / Std. Bürstendruck 36 kg Bürstendrehzahl 160 U / min Laufzeit 4 Std. Leergewicht inkl. Batterien 146 kg Abmessungen L/B/H 95 / 54 / 78 cm Geräuschpegel ECO: 65 dB / Normal: 71 dB / Boost: 74 dB www.cleanfix.com 435.041...
- Seite 23 Entsorgung Die Verpackung und nicht verbrauchte Reinigungsmittel müssen gemäß den nationalen Vorschriften entsorgt werden. Ihr Cleanfix-Partner kann Ihnen dabei nach Absprache behilflich sein. Die Entsorgung von aufgesaugtem Schmutzwasser muss gemäß den nationalen Vorschriften vorgenommen werden. Die Einhaltung obliegt uneingeschränkt dem Anwender.
- Seite 24 Der Hersteller / Inverkehrbringer Cleanfix Reinigungsgeräte AG, Stettenstrasse 15, 9247 Henau Schweiz erklärt hiermit, dass das Produkt: RA435 IBC VDE, RA435 IBC SEV, RA470 IBC VDE, RA470 SEV Identifikationsnummer: 435.015VDE, 435.016SEV, 470.000VDE, 470.000SEV Den Anforderungen der oben genannten Richtlinie entspricht.
