① LAN-Anschlussbuchse
Schließen Sie hier das LAN-Kabel an (Siehe dazu
die Bedienungsanleitung "Netzwerkeinstellung und
-bedienung").
② HDMI
Schließen Sie das HDMI-Signal von Ihrem Computer oder
Videogerät an diesen Anschluss an (Seiten 14, 16).
i st ein eingetragenes Warenzeichen von
HDMI Licensing, LLC.
③ COMPUTER IN 1 / COMPONENT IN
Schließen Sie an diese Buchse ein
Computerausgangssignal, den Videoausgang
eines 21-poligen RGB Scart-Steckers oder einen
Component-Videoausgang an (Seiten 14, 16)
④ COMPUTER IN 2 / MONITOR OUT
Dieser Anschluss ist umschaltbar und kann als
Computereingang oder als Ausgang zu einem anderen
Monitor verwendet werden.
Der Anschluss muss korrekt als entweder
Computereingang oder Monitorausgang eingerichtet
werden. [Wenn er als Monitorausgang verwendet
wird, werden nur eingehende Signale vom Anschluss
COMPUTER IN 1/COMPONENT IN ausgegeben
(Seiten 14, 50)].
⑤ S-VIDEO IN
Schließen Sie an dieser Buchse das S-VIDEO-
Ausgabesignal von Videogeräten an (Seite 15).

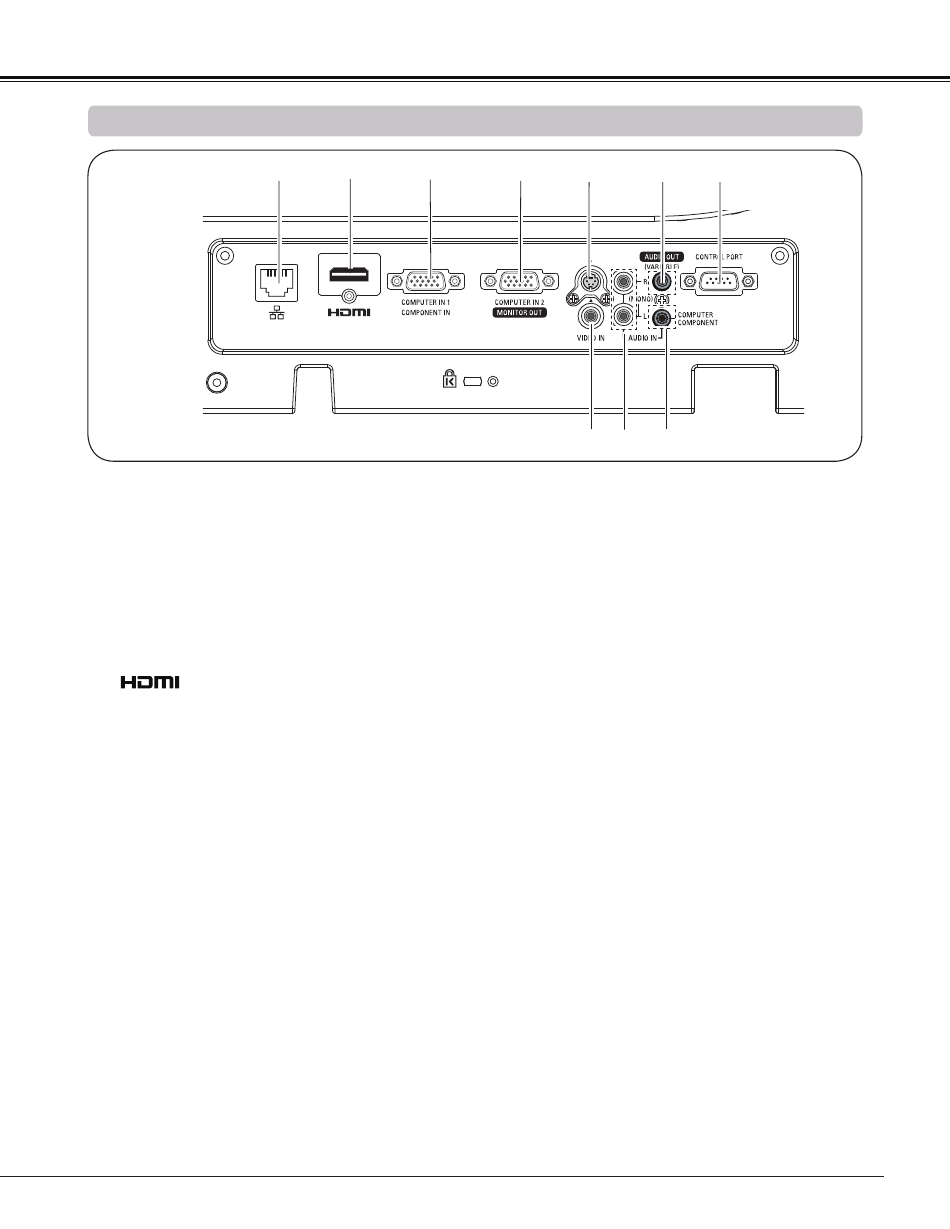

Bezeichnungen und Funktionen der Projektorteile
Eingangsanschluss
①
②
③
④
⑤
⑥
⑩
⑨
⑧
⑥ AUDIO OUT (VARIABLE)
Schließen Sie an dieser Buchse einen externen
Audioverstärker an (Seite 14 - 16).
Dieser Anschluss gibt das Tonsignal vom Anschluss
AUDIO IN (⑧ oder ⑨) oder vom HDMI-Anschluss ②
(digitales Audio) aus.
⑦ CONTROL PORT
Bei der Steuerung des Projektors mit RS-232C verbinden
Sie das Steuergerät mithilfe des seriellen Steuerkabels
mit diesem Anschluss.
⑧ COMPUTER / COMPONENT AUDIO IN
Schließen Sie an diese Buchse den Audioausgang
(Stereo) von einem Computer oder von Videogeräten an,
die an Buchse ②, ③ oder ④ angeschlossen sind
(Seiten 14, 16)
⑨ AUDIO IN (L/R)
Schließen Sie an diese Buchse den Audioausgang der an
den Buchsen ⑤ oder ⑩ angeschlossenen Videogeräte
an. Schließen Sie dieses für ein monoaurales Audiosignal
(einzelner Audioanschluss) an die Buchse L (MONO) an
(Seite 15).
⑩ VIDEO IN
Schließen Sie an dieser Buchse den Composite-
Videoausgang von Videogeräten an (Seite 15).
