SICK WTB4-3Teach-in Betriebsanleitung Seite 59

67
ВВОД В ЭКСПЛУАТАЦИЮ
58
5

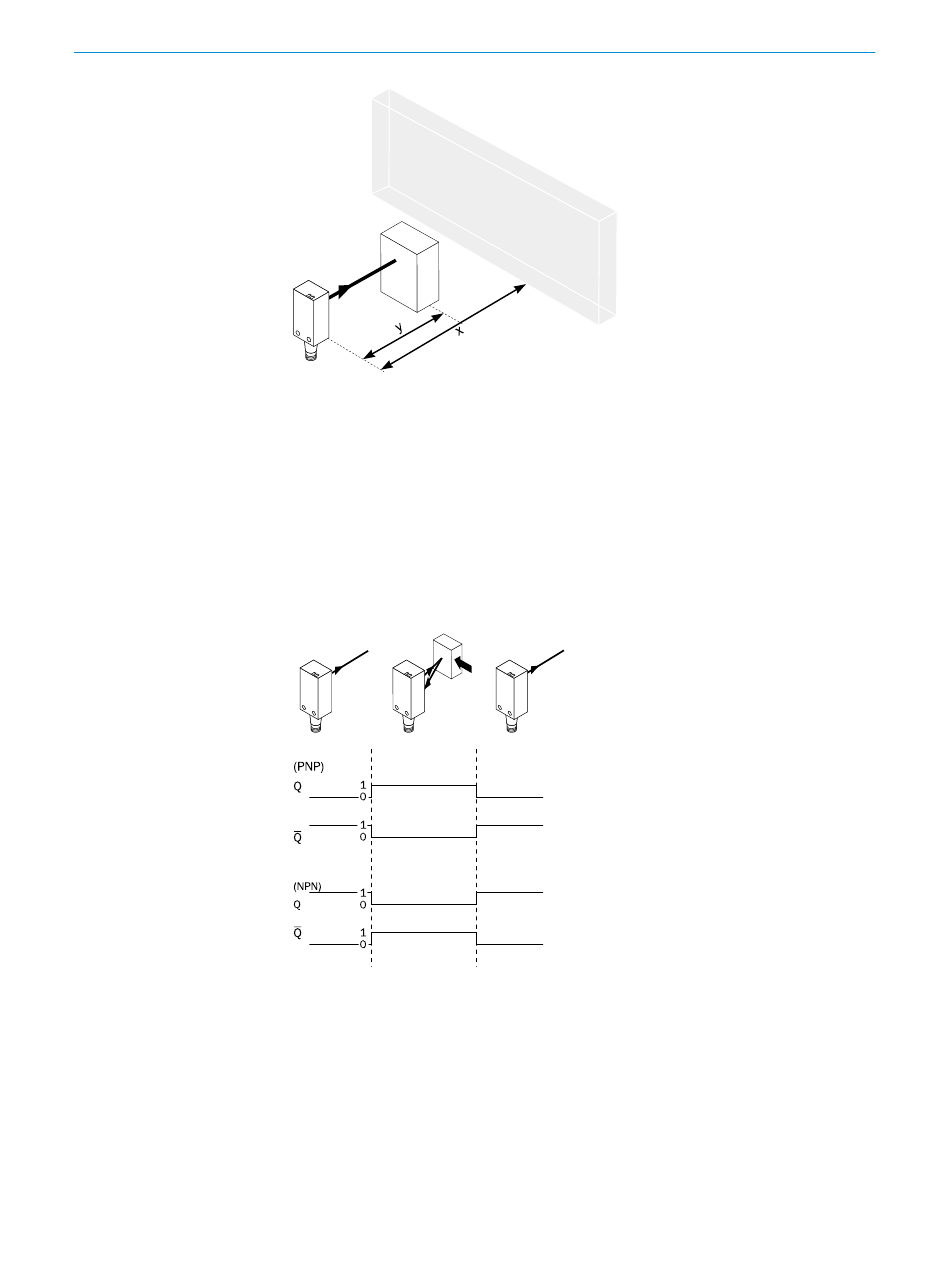

Image: F
Сенсор с кнопкой калибровки:
Регулировка дистанции переключения производится нажатием кнопки Teach-in.
Не нажимайте кнопку Teach-in острыми предметами. Рекомендуется установить
дистанцию срабатывания в объекте, например, см. график F. После регулировки
дистанции срабатывания удалить объект с пути луча, при этом основание
затемняется и состояние коммутирующего выхода изменяется (см. график С).
Сенсор настроен и готов к эксплуатации. Для проверки функционирования
воспользуйтесь графиками C и G. Если характер поведения коммутирующего
выхода не соответствует графику С, проверить условия применения. См. раздел
"Диагностика неисправностей".
Image: C
