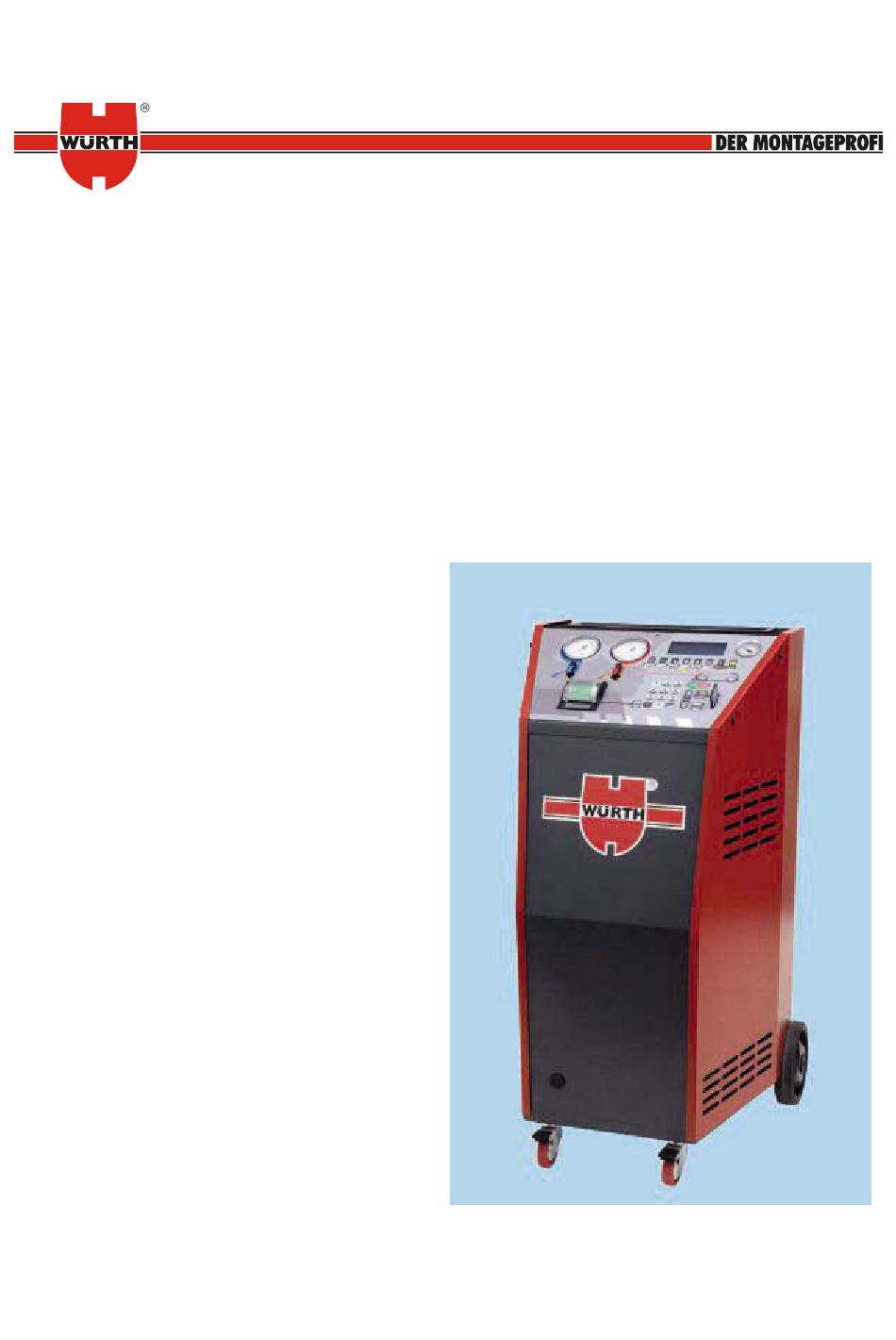

- Seite 1 Automatisches Klimaservicegerät 20KG – DATA Art.-Nr. 0764 97 Bedienungsanleitung...
- Seite 2 20KG-DATA DEUTSCH Die Angaben dieser Bedienungsanleitung beruhen auf dem aktuellen Stand bei Drucklegung. Alle Informationen wurden mit größtmöglicher Sorgfalt zusammengestellt. Die Adolf Würth GmbH & Co. KG kann für Fehlerfreiheit trotzdem nicht garantieren. Gewährleistung und/oder Haftung sind ausgeschlossen. behalten Recht vor, Produktveränderungen,...
- Seite 3 Sicherheitshinweise ........................5 Explosionszeichnung ........................6 Hydraulikschaltplan……………………………………………………………………......7 Schaltdiagramm ........................8 Ersatzteile ..........................9 Vorstellung des 20KG-Data Klimaservicegeräts ..............10 Technische Spezifikation ..........................10 Beschreibung der Bauteile und Standardausstattung............10 Vakuumpumpe ..............................10 Kältemitteltank..............................10 Destillierabscheider ............................11 erdichter................................
- Seite 4 20KG-DATA DEUTSCH Kältemittel in die Kfz-Klimaanlage einfüllen…..............22 Warnung................................22 Verfahren zum Einfüllen von Kältemittel in die Kfz-Klimaanlage ..............23 Prüfen der Betriebsdrücke....................23 Spülfunktion mit R134a Kältemittel.................. 23 FIRE&GO Automatische Funktion ..................24 AUTO Automatische Funktion..................24 Arbeiten vor dem Abkoppeln des Klimagerätes von der Kfz-Klimaanlage…… ....24 Gewöhnliche Wartung ....................
- Seite 5 20KG-DATA DEUTSCH ACHTUNG Sicherheitshinweise: Dieses Gerät darf nur von qualifizierten Personal betrieben werden, das mit den Grundlagen der Kältetechnik, den Kälteanlagen und den Kältemitteln vertraut ist und die Gefahren kennt, die von unter Druck stehenden Geräten ausgehen. Die vorliegende Bedienungsanleitung sorgfältig lesen; die strenge Beachtung der darin beschriebenen Vorgänge ist Voraussetzung für die Sicherheit des Betreibers, den einwandfreien...
- Seite 6 20KG-DATA DEUTSCH Explosionszeichnung: BEDIENUNGSANLEITUNG...
- Seite 7 20KG-DATA DEUTSCH Hydraulikschaltplan BEDIENUNGSANLEITUNG...
- Seite 8 20KG-DATA DEUTSCH Schaltdiagramm BEDIENUNGSANLEITUNG...
- Seite 9 20KG-DATA DEUTSCH Ersatzteile Magnetventil (Kältemittelölleitung (Altöl)) Ölablassbehälter Magnetventil (Kältemittel-Absaugleitung) UV-Messbehälter Magnetventil (UV-Zuführungsleitung) Öl-Messbehälter EV20 Magnetventil (Ölrückführung in Verdichter) Schalter f.Heizelement an Kältemitteltank Magnetventil (Vakuum-Saugleitung) Hochdruckschlauch 3/8”SAE (3000mm) EV10 Magnetventil (Vakuum-Testleitung) Niederdruckschlauch 3/8” SAE (3000mm) EV13 Magnetventil (Kältemittel-Befüllung) Netzstecker mit Kabel EV19 Magnetventil (Kältemittelölleitung (Frischöl))

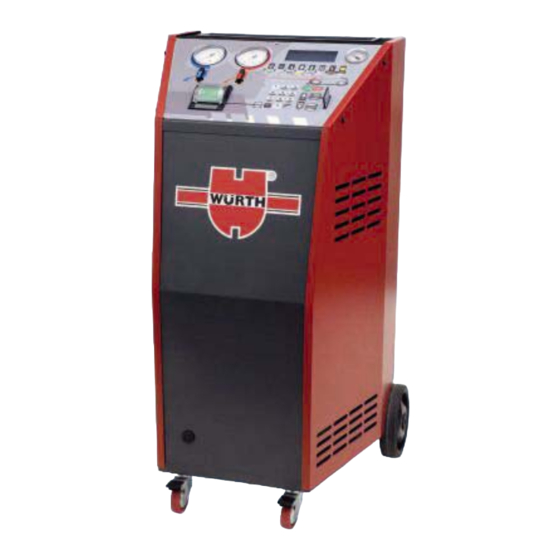

- Seite 10 DEUTSCH Vorstellung des 20KG-Data Klimaservicegeräts Das Klimaservicegerät 20KG-DATA ist eine elektronische Einheit zum Rückgewinnen, Recyclen, Evakuieren und Befüllen von Klimaanlagen, die R134a als Kühlmittel verwenden. Alle Arbeitsgänge laufen manuell und/oder automatisch ab: Rückgewinnen und Recycling des Kühlmittel, Evakuieren und Überprüfung der Dichtigkeit, Zugabe von Schmieröl (PAG-Öl) bzw.
- Seite 11 • Die Temperaturangabe des Temperaturfühlers am Servicegerät Mittels Mikroprozessorsteuerung und drei elektronischen Waagen kann das 20KG-Data Klimaservicegerät vollständig durch das Bedienelement gesteuert werden. Das Servicegerät verfügt über ein 4-zeiliges Display mit jeweils 20 Zeichen, welches jeden Arbeitsschritt dokumentiert und ggf.
- Seite 12 Kältemittelmenge geändert werden. Alle anderen Parameter sind Werk eingestellt und können nicht verändert werden. e) Mit dem 20KG-DATA können Sie die Kfz-Anlage mit R134a Kältemittel spülen. Durch Drücken der FLUSHING-Taste beginnt das Klimaservicegerät mit nachstehenden Funktionen: •...
- Seite 13 20KG-DATA DEUTSCH Schaltmodul BESCHREIBUNG DES SCHALTMODULS (11): Durch Drücken einer der Tasten können Einstellwerte folgender Funktionen verändert/bestätigt werden: ABSAUGUNG/RECYCLING, VAKUUM, ÖLBEFÜLLUNG, ZUSATZMITTELBEFÜLLUNG, KÄLTEMITTELBEFÜLLUNG, SPÜLUNG, FIRE&GO, AUTO. Das Tasten-Nummernfeld (58) dient zur Einstellung von Funktionswerten. Die UP / DOWN-Taste (19) zur Einstellung von Werten.
- Seite 14 20KG-DATA DEUTSCH Vor der Erstinbetriebnahme ACHTUNG Das Anbringen der Etikette entbindet den Betreiber nicht davon, die vorliegende Bedienungsanleitung sorgfältig zu lesen und die darin beschriebenen Verfahrensweisen genau zu beachten. ÖLSTAND DER VAKUUMPUMPE PRÜFEN Bei der Ölstandskontrolle muss das Gerät vom Stromnetz getrennt sein und auf einer waagrechten Fläche stehen.
- Seite 15 20KG-DATA DEUTSCH TRANSPORTSICHERUNG FREIGEBEN ACHTUNG Wenn die nachstehende Anweisung nicht durchgeführt wird, wird das Klimaservicegerät nicht richtig funktionieren. Der Kältemitteltank muss immer entleert werden, wenn die Eichung der Waage durchgeführt werden soll (siehe 4.5.2) Um die interne Kältemittelwaage beim Transport nicht zu beschädigen, ist diese ab Werk arretiert. Lösen Sie mit der Hand die vier Rändelschrauben am Unterboden des Klimaservicegerätes im Uhrzeigersinn.
- Seite 16 20KG-DATA DEUTSCH Verwenden Sie das Adapter-Set (Art.-Nr. 0764 000 003) und bringen Sie dieses an der Serviceflasche an. Verbinden Sie den ND-Serviceschlauch des Gerätes mit der Serviceflasche durch Aufstecken der ND-Schnellkupplung auf das montierte Adapterset. Öffnen Sie nun die Schnellkupplung.
- Seite 17 20KG-DATA DEUTSCH In einer entsprechend großen externen Serviceflasche ein Vakuum erzeugen. Seitliche Metallverkleidung am Klimaservicegerät entfernen. Verbinden Sie nun den HD-Schlauch mit dem Serviceventil (S2) oberhalb des Tanks. Mittels Serviceschlauch (nicht im Paket enthalten) das Ventil der vorher evakuierten Serviceflasche mit dem Ventil des internen Tanks (24) verbinden und das Ventil (23) schließen.
- Seite 18 20KG-DATA DEUTSCH Absaugen ACHTUNG Beim Absaugen mittels Stellung der Ventilhebel LOW und HIGH am Schaltmodul sicherstellen dass kein Druck höher 5 bar entsteht. Nach dem Starten der Absaugung wird maximal 60 Minuten abgesaugt. Falls in dieser Zeit die Kfz- Klimaanlage nicht komplett abgesaugt werden konnte, wird automatisch abgebrochen und die Fehlermeldung im Display angezeigt.
- Seite 19 20KG-DATA DEUTSCH WARNUNG Der Tank hat ein Fassungsvermögen von maximal 20 kg Kältemittel. Bei Erreichung des maximalen Fassungsvermögens während eines Absaugvorgangs unterbricht das Gerät den Vorgang und zeigt eine Meldung im Display an. Nun müssen Sie den Inhalt des internen Tanks in eine passende Serviceflasche umfüllen. (siehe 4.4.2)
- Seite 20 20KG-DATA DEUTSCH ACHTUNG Der Tank hat ein Fassungsvermögen von maximal 20 kg Kältemittel. Bei Erreichung des maximalen Fassungsvermögens während eines Absaugvorgangs unterbricht das Gerät den Vorgang und zeigt eine Meldung im Display an. Nun müssen Sie den Inhalt des internen Tanks in eine passende Serviceflasche umfüllen. (siehe 4.4.2)
- Seite 21 20KG-DATA DEUTSCH Wiederbefüllung des Kältemittelöls in den Kfz-Kältemittelkreislauf Nach dem Evakuieren und vor dem Befüllen der Kfz-Klimaanlage muss die bei der Kältemittelabsaugung mitgerissene Ölmenge ersetzt werden (siehe 8.3). ARNUNG Kältemittelöl (PAG-Öl) ist stark wasseranziehend. Um Verunreinigungen zu vermeiden muss der Ölmessbehälter gut verschlossen aufbewahrt werden und ist nur bei Bedarf zu öffnen.
- Seite 22 20KG-DATA DEUTSCH ZUM NACHFÜLLEN EMPFOHLENE KÄLTEMITTELÖLMENGEN Je nach Art des an der Klimaanlage ausgetauschten Teiles, muss die unten genannte Schmiermittelmenge nachgefüllt werden, auch wenn beim Absaugen kein Öl aus der Kfz-Klimaanlage augetreten ist: Verdampfer: 50 cc Verflüssiger: 30 cc Filter:...
- Seite 23 20KG-DATA DEUTSCH ERFAHREN ZUM EINFÜLLEN VON KÄLTEMITTEL IN DIE KFZ KLIMAANLAGE Sicherstellen, dass alle Ventile geschlossen sind und der Hauptschalter PWR auf I steht. • Drücken Sie die Kältemittel-Füllen – Taste und auf dem Display erscheint: • R134a Befüllung 1.550 •...
- Seite 24 20KG-DATA DEUTSCH FIRE&GO (Automatische Funktion) Die FIRE&GO-Taste startet den automatischen Klimaservice. Der Anwender kann hier nur die Kältemittelmenge über die Datenbank oder direkt eingeben. Werte wie UV-Mittel-Zuführung und/oder Vakuumzeit sind fest vom Werk eingegeben und nicht veränderbar. Das mitgerissene Kältemittel-Öl wird entsprechend in gleicher Menge wieder zugeführt.
- Seite 25 20KG-DATA DEUTSCH Gewöhnliche Wartung 15.1 M ATERIAL FÜR DIE GEWÖHNLICHE ARTUNG 2 x Filtertrockner 1 Flasche Vakuumpumpenöl Wir empfehlen hierzu unser Wartungs-Kit mit der Art.-Nr. 0764 000 350. 15.2 R EGELMÄßIGE ARTUNGSARBEITEN Alle 10 Einsätze sämtliche Drehanschlüsse überpüfen und ggf. nachziehen.
- Seite 26 20KG-DATA DEUTSCH 15.4 W ECHSEL DER ILTERTROCKNER In jedem Fall den begonnenen Absaugzyklus beenden. Das Gerät abschalten. Dazu den Hauptschalter (PWR) auf 0 stellen und dann den Netzstecker ziehen. Unbedingt in der genannten Reihenfolge vorgehen! Entfernen Sie nun die Metallverkleidung des Geräts.
- Seite 27 20KG-DATA DEUTSCH 17. Abmessung und Gewicht Nettogewicht (leerer Tank): 120 Kg BEDIENUNGSANLEITUNG...
