janitza UMG 604 Betriebsanleitung

Power analyser
Vorschau ausblenden Andere Handbücher für UMG 604:
Inhaltsverzeichnis

Werbung

Quicklinks

Janitza electronics GmbH
Vor dem Polstück 1
D-35633 Lahnau
Support Tel. (0 64 41) 9642-22
Fax (0 64 41) 9642-30
e-mail: info@janitza.de
Internet: http://www.janitza.de

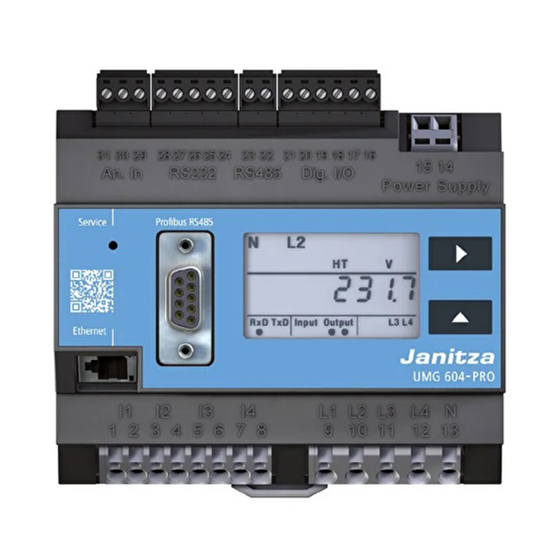

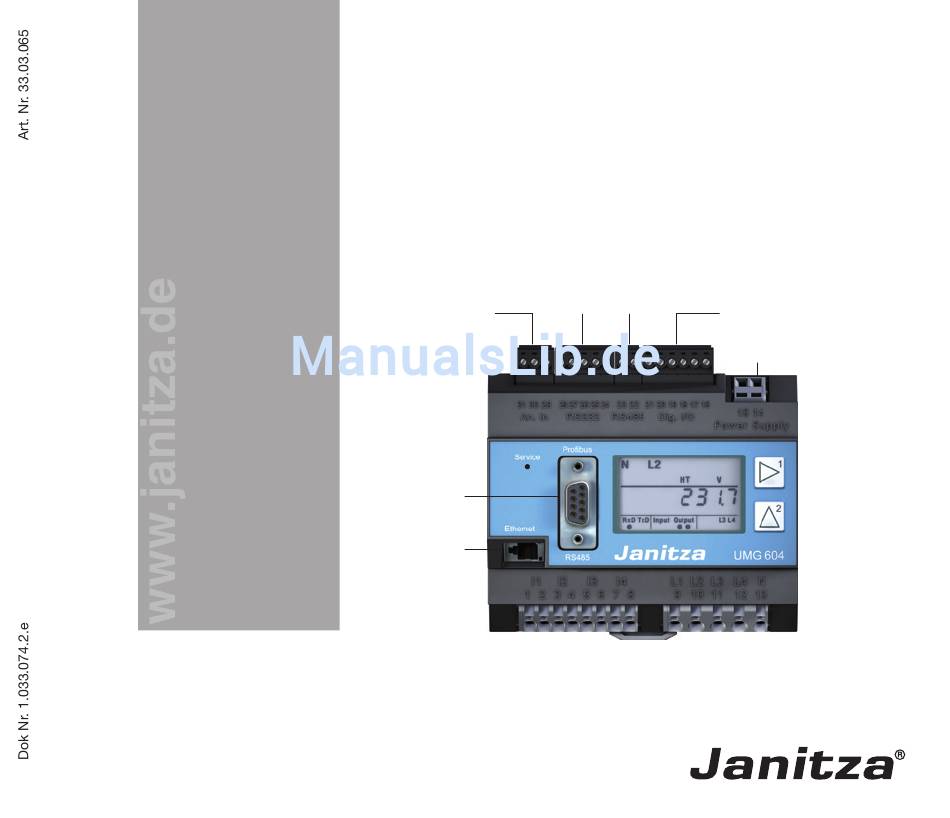

Power Analyser
UMG 604
Betriebsanleitung und
technische Daten
Temperatur-
RS232 RS485
messeingang
Profibus
(Option)
Ethernet
(Option)
4 x Strommessung
2 Digitale Eingänge
2 Digitale Ausgänge
Versorgungsspannung
A B
4 x Spannungsmessung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für janitza UMG 604

Inhaltszusammenfassung für janitza UMG 604

  • Seite 1 Power Analyser UMG 604 Betriebsanleitung und technische Daten Temperatur- RS232 RS485 2 Digitale Eingänge messeingang 2 Digitale Ausgänge Versorgungsspannung Profibus (Option) Ethernet (Option) 4 x Strommessung 4 x Spannungsmessung Janitza electronics GmbH Vor dem Polstück 1 D-35633 Lahnau Support Tel. (0 64 41) 9642-22 Fax (0 64 41) 9642-30 e-mail: info@janitza.de...

  • Seite 2: Inhaltsverzeichnis

    UMG 604 Inhaltsverzeichnis Installation Einbauort Versorgungsspannung Allgemeines Strommessung Copyright Amperemeter Geschützte Markenzeichen Direktmessung Haftungsausschluss Spannungsmessung Kommentare zum Handbuch Schnittstellen Bedeutung der Symbole RS485 Profibus DP V0 Slave Eingangskontrolle Digitale Ein- und Ausgänge Lieferumfang Temperaturmesseingang Lieferbares Zubehör Inbetriebnahme Anwendungshinweise Versorgungsspannung anlegen...
  • Seite 3 UMG 604 Systeminformationen Messwertanzeigen Konformitätserklärung Messbereichsüberschreitung Maßbilder Seriennummer Anschlussbeispiel UMG604 Datum Kurzanleitung Firmware Release Uhrzeit Service und Wartung Instandsetzung und Kalibration Frontfolie Batterie Firmware-Update Service Vorgehen im Fehlerfall Technische Daten Allgemein Umgebungsbedingungen im Betrieb Transport und Lagerung Versorgungsspannung Schutzklasse Ein- und Ausgänge...

  • Seite 4: Allgemeines Copyright

    Alle Markenzeichen und ihre daraus resultie- renden Rechte gehören den jeweiligen Inha- bern dieser Rechte. Haftungsausschluss Janitza electronics GmbH übernimmt keinerlei Verantwortung für Fehler oder Mängel inner- halb dieses Handbuches und übernimmt kei- ne Verpflichtung, den Inhalt dieses Handbuchs auf dem neuesten Stand zu halten.

  • Seite 5: Bedeutung Der Symbole

    UMG 604 Bedeutung der Symbole Im vorliegenden Handbuch werden folgende Piktogramme verwendet: Gefährliche Spannung! Lebensgefahr oder schwere Verlet- zungsgefahr. Vor Beginn der Arbei- ten Anlage und Gerät spannungsfrei schalten. Achtung! Bitte beachten Sie die Dokumentati- on. Dieses Symbol soll Sie vor mög-...

  • Seite 6: Eingangskontrolle

    UMG 604 Eingangskontrolle Der einwandfreie und sichere Betrieb dieses Prüfen Sie bitte den Lieferumfang auf Vollstän- Gerätes setzt sachgemäßen Transport, fach- digkeit bevor Sie mit der Installation des Ge- gerechte Lagerung, Aufstellung und Montage rätes beginnen. sowie sorgfältige Bedienung und Instandhal- tung voraus.

  • Seite 7: Lieferumfang

    UMG 604 Lieferumfang Anzahl Art.Nr. Bezeichnung 52 16 xxx UMG604 XX 33 03 065 Betriebsanleitung und technische Daten 33.03.304 Schnelleinstieg (Ergänzung zur Betriebsanleitung) 51 00 116 CD mit folgendem Inhalt: - Programmiersoftware „GridVis“ - Funktionsbeschreibungen, GridVis, UMG604 - GSD-Datei „0B41.GSD“ für Profibus DP V0...

  • Seite 8: Anwendungshinweise

    UMG 604 Anwendungshinweise Bitte lesen Sie die vorliegende Bedienungsan- Dieses Gerät ist ausschließlich durch Fach- leitung sowie alle weiteren Publikationen, die kräfte zu betreiben und instandzuhalten. zum Arbeiten mit diesem Produkt (insbeson- dere für die Installation, den Betrieb oder die Fachkräfte sind Personen, die aufgrund ihrer...
  • Seite 9 UMG 604 Achtung! Wird das Gerät nicht gemäß der Be- triebsanleitung betrieben, so ist der Schutz nicht mehr sichergestellt und es kann Gefahr von dem Gerät aus- gehen. Leiter aus Einzeldrähten müssen mit Aderendhülsen versehen werden. Nur Schraubsteckklemmen mit der...

  • Seite 10: Produktbeschreibung

    UMG 604 Produktbeschreibung Bestimmungsgemäßer Gebrauch Die Messung in Mittel- und Hochspannungs- Das UMG604 ist für die Messung und Berech- netzen findet grundsätzlich mit Strom- und nung von elektrischen Größen wie Spannung, Spannungswandlern statt. Für diese sind Strom, Leistung, Arbeit, Oberschwingungen besondere Sicherheitsbestimmungen zu be- usw.

  • Seite 11: Leistungsmerkmale Umg604

    UMG 604 Leistungsmerkmale UMG604 - Messung in IT-, TN- und TT-Netzen, - 4 Spannungsmesseingänge - 4 Strommesseingänge, - kontinuierliche Abtastung der Spannungs- und Strommesseingänge, - Arbeitsmessung, Messunsicherheit Klasse 0,5 für ../5A Wandler, - Arbeitsmessung, Messunsicherheit Klasse 1 für ../1A Wandler, - Erfassung von mehr als 800 Messwerten, - Fourieranalyse 1.

  • Seite 12: Messverfahren

    UMG 604 Messverfahren Bedienungskonzept Das UMG604 misst lückenlos und berechnet Sie können das UMG604 über mehrere Wege alle Effektivwerte über ein 200ms Intervall. programmieren und Messwerte abrufen. • Direkt am Gerät über 2 Tasten und das Display. Sie können die Werte in der Para- meterliste (siehe Anhang) ändern und die...

  • Seite 13: Programmiersoftware Gridvis

    UMG 604 Programmiersoftware GridVis Das UMG604 kann mit der zum Lieferumfang RS232 gehörenden Programmiersoftware GridVis programmiert und ausgelesen werden. Hierfür muss ein PC über eine serielle Schnittstelle/ Ethernet an das UMG604 angeschlossen wer- Abb.13.1 Anschluss eines UMG604 an einen den.

  • Seite 14: Dreiphasen-4-Leitersysteme

    UMG 604 Dreiphasen-4-Leitersysteme Das UMG604 kann in Dreiphasen-4-Leitersys- teme (TN-, TT-Netz) (50Hz, 60Hz) mit geerde- tem Nulleiter eingesetzt werden. Die Körper 66V / 115V der elektrischen Anlage sind geerdet. 120V / 208V Die Spannung Leiter zu Neutralleiter darf ma- 127V / 220V ximal 300V AC betragen.
  • Seite 15 UMG 604 230/400V 50/60Hz 240V 50/60Hz AC/DC Erdung des Spannungsmessung Systems Hilfsenergie UMG604 Abb.15.1 Prinzipschaltbild, UMG604 im TN-Netz.

  • Seite 16: Dreiphasen-3-Leitersysteme

    UMG 604 Dreiphasen-3-Leitersysteme Das UMG604 kann in ungeerdeten Dreipha- sen-3-Leitersysteme (IT-Netz) eingesetzt wer- den. Die Spannung Leiter zu Leiter darf maxi- 115V mal 480V AC (50Hz, 60Hz) betragen. 120V Das UMG604 ist nur für Umgebungen geeig- 127V net, in denen die Bemessungs-Stoßspannung 200V von 4kV (Überspannungskategorie III) nicht...
  • Seite 17 UMG 604 230/400V 50/60Hz 400V 50/60Hz Impedanz Impedanz AC/DC AC/DC Erdung des Erdung des Systems Systems Spannungsmessung Spannungsmessung Hilfsenergie Hilfsenergie UMG604 UMG604 Abb.17.1 Prinzipschaltbild, UMG604 im IT- Abb.17.2 Prinzipschaltbild, UMG604 im IT- Netz ohne N. Netz mit N.

  • Seite 18: Bedienung

    UMG 604 Bedienung Um die Installation und die Inbetriebnahme des UMG604 ohne PC zu erleichtern, besitzt das UMG604 ein Display, die Tasten 1 und 2 und die Service-Taste. Wichtige Parameter wie Stromwandler und Geräteadresse sind in der Parameterliste (sie- he Anhang) aufgelistet können direkt am Gerät programmiert werden.

  • Seite 19: Anzeige-Modus

    UMG 604 Anzeige-Modus N L1 Nach einer Netzwiederkehr befindet sich das Gerät im Anzeige-Modus. Im Anzeige-Modus können Sie mit den Tas- ten 1 und 2 zwischen den Messwertanzeigen blättern. Wählen Sie mit Taste 1 die Phase für die Messwerte. RxD TxD...

  • Seite 20: Programmier-Modus

    UMG 604 Programmier-Modus Im Programmier-Modus können die wichtigs- ten, für den Betrieb des UMG604 notwendi- gen Einstellungen, angezeigt und geändert werden. In der Parameterliste im Anhang sind die Ad- ressen für die wichtigsten Einstellungen auf- gelistet. Weitere Einstellungen können Sie mit...

  • Seite 21: Display-Passwort

    UMG 604 Display-Passwort Um ein versehentliches Ändern der Program- mierdaten direkt am Gerät zu erschweren, können Sie ein 4-stelliges Display-Passwort programmieren. Werkseitig ist kein Display- Passwort eingestellt. In der werkseitigen Voreinstellung wird kein Display-Passwort abgefragt. Content Homepage-Passwort Sie können den Zugriff auf die Homepage des UMG604 über ein Passwort schützen.

  • Seite 22: Installation

    UMG 604 Installation Einbauort Das UMG604 kann in Schaltschränken oder in Installationskleinverteilern nach DIN 43880 eingebaut werden. Die Montage erfolgt auf ei- ner 35mm Tragschiene nach DIN EN 60715. Die Einbaulage ist beliebig. Abb.22.1 UMG604 auf Tragschiene nach DIN EN 60715.

  • Seite 23: Versorgungsspannung

    UMG 604 Versorgungsspannung Versorgungsspannung Für den Betrieb des UMG604 ist eine Ver- sorgungsspannung erforderlich. Die Art und Sicherung Höhe, der erforderlichen Versorgungsspan- nung, ist auf dem Typenschild vermerkt. Trennvorrichtung Stellen Sie vor dem Anlegen der Versorgungs- spannung sicher, dass Spannung und Fre- quenz mit den Angaben auf dem Typenschild übereinstimmen!

  • Seite 24: Strommessung

    UMG 604 Strommessung Das UMG604 ist für den Anschluss von Strom- wandlern mit Sekundärströmen von ../1A und ../5A ausgelegt. Es können nur Wechselströme und keine Gleichströme gemessen werden. Jeder Strommesseingang kann dauerhaft mit 6A oder für 1 Sekunde mit 100A belastet wer- den.
  • Seite 25 UMG 604 3p 4w 3p 2i Abb. Strommessung, Anschlussbeispiel für Abb. Strommessung, Anschlussbeispiel für die Anschlussvariante 0 (Siehe Seite 50). die Anschlussvariante 0 (Siehe Seite 50). 1p 2i 2p 2i0 Abb. Strommessung, Anschlussbeispiel für Abb. Strommessung im Einphasen-3-Leiter- die Anschlussvariante 1 (Siehe Seite 50).

  • Seite 26: Amperemeter

    UMG 604 Amperemeter Wollen Sie den Strom nicht nur mit dem Stromwandleranschlüsse kurzschließen! UMG604, sondern auch zusätzlich mit einem Die Sekundäranschlüsse der Strom- wandler müssen an diesen kurzge- Amperemeter messen, so muss das Ampere- schlossen sein, bevor die Stromzu- meter in Reihe zum UMG604 geschaltet wer- leitungen zum UMG604 unterbrochen den.
  • Seite 27 UMG 604 Summenstrommessung Erfolgt die Strommessung über zwei Strom- Beispiel wandler, so muss das Gesamtübersetzungs- Die Strommessung erfolgt über zwei Strom- verhältnis der Stromwandler im UMG604 pro- wandler. Beide Stromwandler haben ein grammiert werden. Übersetzungsverhältnis von 1000/5A. Die Summenmessung wird mit einem Summen- stromwandler 5+5/5A durchgeführt.

  • Seite 28: Direktmessung

    UMG 604 Direktmessung Nennströme bis 5A können mit dem UMG604 auch direkt gemessen werden. Dabei ist zu beachten, dass jeder Strommesseingang dauerhaft mit 6A oder für 1 Sekunde mit max. 100A belastet werden dürfen. Da das UMG604 für die Strommessung keinen eingebauten Schutz hat, muss dieser Schutz (z.B.

  • Seite 29: Spannungsmessung

    UMG 604 Spannungsmessung Das UMG604 ist für die Messung von Wech- selspannungen in 300V Netzen, in den Über- spannungen der Kategorie III vorkommen können, ausgelegt. Das UMG604 kann nur dann Messwerte ermit- teln, wenn an mindestens einem Spannungs- Trennschalter messeingang eine Messspannung von größer 10Veff anliegt.
  • Seite 30 UMG 604 Abb. Anschlussbeispiele für die Spannungsmessung in „Dreiphasen-4-Leiternetzen“ und „Ein- 3-Leiternetzen“. (Anschlussvariante 0, siehe Seite 51) Abb. Anschlussbeispiele für die Spannungsmessung in „Dreiphasen-3-Leiternetzen“. (Anschlussvariante 1, siehe Seite 51) Achtung! Spannungen über 300VAC gegen Messspannungen und Messströme Erde müssen über Spannungswand- müssen aus dem gleichen Netz stam-...

  • Seite 31: Hilfsmessung, Eingang V4

    UMG 604 Hilfsmessung, Eingang V4 3w 1m 4w 1m Abb. Messung in einem Dreiphasen- Abb. Messung in einem Dreiphasen-4- 3-Leiternetz mit symmetrischer Belastung. Leiternetz mit symmetrischer Belastung. 2w 1n Wird die Hauptmessung (Eingänge V1-V3) an ein Dreiphasen-3-Leiter- netz angeschlossen, dann kann die Hilfsmessung (Eingang V4) nicht mehr als Messeingang verwendet werden.

  • Seite 32: Schnittstellen

    UMG 604 Schnittstellen RS232 Abschirmung Mit einem RS232-Anschlusskabel können Sie Für Verbindungen über die RS232 Schnittstel- das UMG604 mit einem PC verbinden. le ist ein verdrilltes und abgeschirmtes Kabel Die erzielbare Entfernung zwischen zwei Ge- vorzusehen. Um eine ausreichende Schirm- räten mit RS232-Schnittstelle ist vom verwen-...
  • Seite 33 UMG 604 RS485 Abschlusswiderstände Die RS485-Schnittstelle ist beim UMG604 als Am Anfang und am Ende eines Segments 2-poliger Steckkontakt ausgeführt. wird das Kabel mit Abschlussswiderständen (120Ohm 1/4W) terminiert. Das UMG604 enthält keine Abschlusswider- RS485 Bus stände. Abschlusswiderstände und Stichleitungen Richtig Abb.

  • Seite 34: Maximale Kabellänge

    UMG 604 Abschirmung Für Verbindungen über die RS485 Schnittstel- Kabel le ist ein verdrilltes und abgeschirmtes Kabel Zugentlastung vorzusehen. • Erden Sie die Schirme aller Kabel, die in Abschirmgeflecht des Kabels den Schrank führen, am Schrankeintritt. Erdungsschelle • Verbinden Sie den Schirm großflächig und...
  • Seite 35 UMG 604 Bus-Struktur • Alle Geräte werden in einer Busstruktur • Es wird empfohlen den Master an das Ende (Linie) angeschlossen. eines Segmentes zu setzen. • In einem Segment können bis zu 32 Teil- • Wird der Master mit eingeschaltetem Bus- nehmer zusammengeschaltet werden.

  • Seite 36: Rs485 Profibus Dp V0 Slave

    Der Profibusanschluss beim UMG604 ist als 9 polige DSUB Buchse ausgeführt. Zum An- schluss empfehlen wir einen 9 poligen Profi- busstecker z.B. der Firma Phoenix vom Typ „SUBCON-Plus-ProfiB/AX/SC“ mit der Artikel- nummer 2744380. (Janitza Art.Nr.:13.10.539) Profibusanschluss Abb.36.1 UMG604 mit Profibusschnittstelle.
  • Seite 37 UMG 604 Anschluss der Busleitungen Die ankommende Busleitung wird an die Klemmen 1A und 1B angeschlossen. Die Bus- leitung für das nächste Gerät in der Linie wird an die Klemmen 2A und 2B angeschlossen. Folgt kein Gerät mehr in der Linie, so muss die Busleitung mit Widerständen terminiert...

  • Seite 38: Digitale Ein- Und Ausgänge

    UMG 604 Digitale Ein- und Ausgänge Digitale Ausgänge Das UMG604 hat 2 Transistorschaltausgänge. Diese Ausgänge sind über Optokoppler galva- nisch von der Auswerteelektronik getrennt. • Die digitalen Ausgänge können Gleich- strom- oder Wechselstromlasten schal- ten. • Die digitalen Ausgänge können, unabhän- gig von der Polung der Versorgungsspan- nung Lasten schalten.
  • Seite 39 UMG 604 UMG604 UMG604 Digitale Ausgänge Digitale Ausgänge Digital Digital Output 1 Output 1 Digital Digital Output 2 Output 2 Abb.39.1 Anschluss von Wechselspannungs- Abb.39.2 Anschluss von Gleichstrom-Relais Relais an die digitalen Ausgänge. an die digitalen Ausgänge.
  • Seite 40 UMG 604 Digitale Eingänge UMG604 Das UMG604 hat 2 digitale Eingänge an wel- Digitale Eingänge 1-2 che Sie je einen Signalgeber anschließen kön- nen. Digital Input 1 An einem digitalen Eingang wird ein Eingangs- signal erkannt wenn eine Spannung von min-...
  • Seite 41 UMG 604 S0 Impulseingang UMG604 An jedes UMG604 mit Eingängen für 24V Digitale Eingänge 1-2 können sie auch S0 Impulsgeber nach DIN EN62053-31 anschließen. Sie benötigen nur eine externe Hilfsspan- Digital nung von 20..28V DC und je einen externen Input 1 1,5kOhm Widerstand.

  • Seite 42: Temperaturmesseingang

    UMG 604 Temperaturmesseingang Am Temperaturmesseingang können Tempe- raturfühler mit einem Widerstandsbereich von 400Ohm bis 4kOhm angeschlossen werden. Die Gesamtbürde (Fühler + Leitung) von 4kOhm darf nicht überschritten werden. Abb.42.1 Beispiel, Temperaturmessung mit ei- nem KTY83. Verwenden Sie für den Anschluß des Temperaturfühlers eine abgeschirm-...

  • Seite 43: Inbetriebnahme

    UMG 604 Inbetriebnahme Frequenzmessung Versorgungsspannung anlegen Für die Frequenzmessung muss in mindes- Die Höhe der Versorgungsspannung für das UMG604 ist dem Typenschild zu entnehmen. tens einem Spannungsmesspfad (L-N) die ge- messene Spannung größer 10V sein. Versorgungsspannung, die nicht der Typen- Nur erkannte Frequenzen im Bereich 45Hz bis schildangabe entsprechen, können zu Fehl-...

  • Seite 44: Messspannung Anlegen

    UMG 604 Messspannung anlegen Das UMG604 ist für die Messung von Span- nungen von bis zu 300VAC gegen Erde und 520VAC Leiter gegen Leiter geeignet. Das UMG604 ist nicht für die Messung von Gleichspannungen geeignet. Spannungen über 300VAC gegen Erde müssen über Span- nungswandler angeschlossen werden.

  • Seite 45: Drehfeldrichtung

    UMG 604 Drehfeldrichtung Messstrom anlegen Überprüfen Sie in der Messwertanzeige Das UMG604 ist für den Anschluss von ../1A UMG604 Richtung und ../5A Stromwandlern ausgelegt. Spannungs-Drehfeldes. Über die Strommesseingänge können nur Üblicherweise liegt ein „rechtes“ Drehfeld vor. Wechselströme und keine Gleichströme ge- messen werden.

  • Seite 46: Kontrolle Der Leistungsmessung

    UMG 604 Kontrolle der Leistungsmessung Schließen Sie alle Stromwandlerausgänge, außer einem kurz und überprüfen Sie die an- gezeigten Leistungen. Das UMG604 darf nur eine Leistung in der Phase mit dem nicht kurzgeschlossenen Stromwandlereingang angezeigen. Trifft dies nicht zu, überprüfen Sie den Anschluss der Messspannung und des Messstromes.
  • Seite 47 UMG 604...

  • Seite 48: Konfiguration

    UMG 604 Konfiguration Stromwandlerverhältnis Adresse Stromwandlerwerte Sie können jedem der 4 Stromwandlereingän- ge ein eigenes Stromwandlerverhältnis zuord- L1 L2 L3 L4 (primär) nen. Werkseitig ist für alle 4 Stromwandlerein- L1 L2 L3 L4 (sekundär) gänge ein Stromwandlerverhältnis von 5A/5A programmiert.

  • Seite 49: Anschlussvarianten Strommessung

    UMG 604 Anschlussvarianten Strommessung Adresse Anschlussvariante Das UMG604 kennt zwei Anschlussvarianten für die Strommessung. 0 = Drei Stromwandler. (werksseitige Voreinstellung) Anschlussvariante 0 • Messung über 3 Stromwandler in Drei- 1 = Zwei Stromwandler phasen-4-Leiter-Netzen. (Aron-Schaltung) • Messung über 2 Stromwandler in Netzen mit gleicher Belastung.

  • Seite 50: Spannungswandlerverhältnis

    UMG 604 Spannungswandlerverhältnis Adresse Spannungswandlerwerte Sie können jedem der 4 Spannungswandler- eingänge ein eigenes Spannungswandlerver- L1 L2 L3 L4 (primär) hältnis zuordnen. L1 L2 L3 L4 (sekundär) Werkseitig ist für alle 4 Spannungswandlerein- gänge ein Spannungswandlerverhältnis von L1 (primär) 400V/400V Direktmessung programmiert.

  • Seite 51: Anschlussvarianten Spannungsmessung

    UMG 604 Anschlussvarianten Spannungs- messung Adresse Anschlussvariante Das UMG604 kennt zwei Anschlussvarianten für die Spannungsmessung. 0 = Dreiphasen-4-Leiternetze (werksseitige Voreinstellung) Anschlussvariante 0 • Direkte Messung der Spannung in 3-Pha- 1 = Dreiphasen-3-Leiternetze sen-4-Leiter-Netzen. • Messung über 3 Spannungswandler in 3-Phasen-4-Leiter-Netzen.

  • Seite 52: Schnittstellen

    UMG 604 Schnittstellen RS485 Das UMG604 verfügt über 4 serielle Schnitt- stellen: Für den Betrieb der RS485-Schnittstelle müs- - RS485 sen folgende Daten programmiert werden: - RS232 - Geräteadresse, - Ethernet (Option) - Baudrate, - Profibus (Option) - Betriebsart. Alle Schnittstellen können gleichzeitig verwen- Die werksseitige Voreinstellung und die Ein- det werden.

  • Seite 53: Ethernet (Option)

    UMG 604 Ethernet (Option) Feste IP-Adresse In einfachen Netzwerken ohne DHCP-Server UMG604 muss die Netzwerkadresse direkt am Gerät eingestellt werden. BootP BootP erlaubt die vollautomatische Einbin- Patch-Kabel Patch-Kabel Switch dung eines UMG604 in ein bestehendes Netz- werk. BootP ist ein älteres Protokoll und hat Abb.

  • Seite 54: Profibus (Option)

    UMG 604 Profibus (Option) Gerätestammdatei Profibusprofile Die Gerätestammdatei für das UMG604 hat Das UMG604 kann 16 Profibusprofile verwal- den Dateinamen „0B41.GSD“ und ist auf der ten. Jedes Profibusprofil enthält maximal 128 zum Lieferumfang gehörenden CD enthalten. Datenbytes. Das erste Datenbyte des Ausgabebereiches der SPS enthält immer die Profilnummer des...

  • Seite 55: Voreingestellte Profibusprofile

    UMG 604 Voreingestellte Profibusprofile Profibus-Profil Nummer 0 Profibus-Profil Nummer 1 Byte- Werte- Ska- Byte- Werte- Ska- index Wertetyp format lierung index Wertetyp format lierung Spannung L1-N Float Spannung L1-N Float Spannung L2-N Float Spannung L2-N Float Spannung L3-N Float Spannung L3-N...
  • Seite 56 UMG 604 Profibus-Profil Nummer 2 Profibus-Profil Nummer 3 Byte- Werte- Ska- Byte- Werte- Ska- index Wertetyp format lierung index Wertetyp format lierung Wirkarbeit Summe L1-L3 Float Wirkleistung L1 Float Bezog. Wirkarbeit Summe L1-L3 Float Wirkleistung L2 Float Gelief. Wirkarbeit Summe L1-L3...

  • Seite 57: Aufzeichnungen

    UMG 604 Aufzeichnungen werkseitigen Voreinstellung • Blindleistung Grundschwingung Summe L1..L4 UMG604 sind 2 Aufzeichnungen vorkonfi- (Für jeden Messwert werden zusätzlich der guriert. Die Anpassung und die Erweiterung Mittelwert, der Minimalwert und der Maximal- von Aufzeichnungen erfolgt über die Software wert aufgezeichnet.) GridVis.

  • Seite 58: Systeminformationen

    UMG 604 Systeminformationen L1 L2 L3 L4 Messbereichsüberschreitung Messbereichsüberschreitungen werden, so- lange sie vorliegen, angezeigt, und können nicht quittiert werden. Eine Messbereichs- überschreitung liegt dann vor, wenn mindes- tens einer der vier Spannungs- oder Strom- messeingänge außerhalb seines spezifizierten RxD TxD...

  • Seite 59: Seriennummer

    UMG 604 Seriennummer Firmware Release RxD TxD Input Output L1 L2 L3 L4 RxD TxD Input Output L1 L2 L3 L4 Abb. Messwertanzeige mit Seriennummer. Abb. Messwertanzeige für die Firmware Re- lease. Datum Uhrzeit L1 L2 L3 L4 L1 L2 L3 L4...

  • Seite 60: Service Und Wartung

    UMG 604 Service und Wartung geöffnet werden. Wurde das Gerät geöffnet, Das Gerät wird vor der Auslieferung verschie- ist für den sicheren Betrieb eine erneute Si- denen Sicherheitsprüfungen unterzogen und cherheitsüberprüfung erforderlich. Eine Ge- mit einem Siegel gekennzeichnet. Wird ein Ge- währleistung wird nur für ungeöffnete Geräte...

  • Seite 61: Vorgehen Im Fehlerfall

    UMG 604 Vorgehen im Fehlerfall Fehlermöglichkeit Ursache Abhilfe Keine Anzeige. Externe Sicherung für die Ver- Sicherung ersetzen. sorgungsspannung hat ausge- löst. Gerät defekt. Gerät zur Reparatur an den Herstel- ler einschicken. Keine Stromanzeige. Messspannung nicht ange- Messspannung anschließen. schlossen. Messstrom nicht angeschlos- Messstrom anschließen.
  • Seite 62 UMG 604 Fehlermöglichkeit Ursache Abhilfe Span- Angezeigte Messung in der falschen Phase. Anschluss überprüfen und ggf. nung ist zu klein oder korrigieren. zu groß. Spannungswandler falsch pro- Spannungswandler-Überset- grammiert. zungsverhältnis am Spannungs- wandler ablesen und program- mieren. Angezeigte Span- Messbereichsüberschreitung.
  • Seite 63 UMG 604 Fehlermöglichkeit Ursache Abhilfe Wirkleistung zu klein Das programmierte Strom- Stromwandler-Übersetzungsverhältnis oder zu groß. wandler-Übersetzungsver- am Stromwandler ablesen und pro- hältnis ist falsch. grammieren. Der Strompfad ist dem fal- Anschluss überprüfen und ggf. korri- schen Spannungspfad zu- gieren. geordnet.

  • Seite 64: Technische Daten

    UMG 604 Technische Daten Allgemein Nettogewicht : 350g Geräteabmessungen : ca. l=107,5mm, b=90mm, h=82mm (nach DIN 43871:1992) Entflammbarkeitsklasse Gehäuse : UL 94V-0 Einbaulage : beliebig Befestigung/Montage : Hutschiene 35mm (nach IEC/EN60999-1, DIN EN 50022) Batterie : Typ Lithium CR2032, 3V...

  • Seite 65: Versorgungsspannung

    UMG 604 Versorgungsspannung Die Versorgungsspannung muss über einen UL gelisteten Leitungsschutzschalter oder G- Sicherungseinsatz an das UMG604 angeschlossen werden. Bei der Verwendung von G-Siche- rungseinsätzen muss auch der Sicherungshalter UL gelistet sein. Leitungsschutzschalter : 6A, Typ C (zugelassen nach UL/IEC) G-Sicherungseinsatz, 5 x 20 mm : 0,6A Auslösecharakteristik M (mittelträge)

  • Seite 66: Schutzklasse

    UMG 604 Schutzklasse Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1), d. h. ein Schutzleiteranschluss ist nicht erforderlich! Fremdkörper- und Wasserschutz : IP20 nach EN60529 September 2000, IEC60529:1989...

  • Seite 67: Ein- Und Ausgänge

    UMG 604 Ein- und Ausgänge 2 Digitale Eingänge Impulseingang (S0) Maximale Zählfrequenz : 20Hz Schalteingang Reaktionszeit (Jasic-Programm) : 200ms Eingangssignal liegt an : 18V .. 28V DC (typisch 4mA) Eingangssignal liegt nicht an : 0 .. 5V DC, Strom kleiner 0,5mA 2 Digitale Ausgänge, Halbleiterrelais, nicht kurzschlussfest.

  • Seite 68: Temperaturmesseingang

    UMG 604 Temperaturmesseingang Updatezeit : ca. 200ms Anschließbare Fühler : PT100, PT1000, KTY83, KTY84 Gesamtbürde (Fühler + Leitung) : max. 4kOhm Fühlertyp Temperaturbereich Widerstandsbereich Messunsicherheit KTY83 -55 ° .. +175 °C 500 Ohm .. 2,6 kOhm ± 1,5% rng KTY84 -40 °...

  • Seite 69: Schnittstellen

    UMG 604 Schnittstellen RS232 : 5 polige Schraubklemmen. Protokoll : Modbus RTU/Slave Übertragungsrate 9600bps, 19.2kbps, 38.4kbps, 57.6kbps, 115.2kbps RS485 : 2 polige Schraubklemmen. Protokoll, Modbus RTU : Modbus RTU/Slave, Modbus RTU/Master Übertragungsrate : 9.6kbps, 19.2kbps, 38.4kbps, 57.6kbps, 115.2kbps, 921.6kbps RS485 (Option)

  • Seite 70: Messunsicherheit

    UMG 604 Messunsicherheit Die Messunsicherheit des UMG604 gilt für die Verwendung der folgenden Messbereiche. Der Messwert muss innerhalb der angegebenen Grenzen liegen. Außerhalb dieser Grenzen ist die Messunsicherheit nicht spezifiziert. Messwert Messunsicherheiten Spannung ± 0,2% nach DIN EN 61557-12:2008 Strom L ±...

  • Seite 71: Messeingänge

    UMG 604 Messeingänge Spannungsmessung Dreiphasen 4-Leitersysteme (L-N/L-L) : max. 277V/480V Dreiphasen 3-Leitersysteme (L-L) : max. 480V Resolution : 0,01V Messbereich L-N .. 600Vrms Messbereich L-L .. 1000Vrms Crest-faktor : 2 (bezogen auf 480Vrms) Überspannungskategorie : 300V CAT III Bemessungsstoßspannung : 4kV...

  • Seite 72: Strommessung

    UMG 604 Strommessung Nennstrom : 5A Bemessungsstrom : 6A Auflösung im Display : 10mA Messbereich : 0,001 .. 8,5Arms Crest-factor : 2 (bezogen auf 6Arms) Überspannungskategorie : 300V CAT III Bemessungsstoßspannung : 4kV Leistungsaufnahme : ca. 0,2 VA (Ri=5mOhm) Überlast für 1 Sek.
  • Seite 73 UMG 604...

  • Seite 74: Parameterliste

    UMG 604 Parameterliste Vorein- Adr. Bezeichnung Einstellbereich Einheit stellung Stromwandler, primär, L1..L4 0 .. 1000000 Stromwandler, sekundär, L1..L4 1 .. 5 Spannungswandler, primär, L1..L4 0 .. 1000000 Spannungswandler, sekundär, L1..L4 1 .. 480 Stromwandler, primär, L1 0 .. 1000000 Stromwandler, sekundär, L1 1 ..
  • Seite 75 UMG 604 Vorein- Adr. Bezeichnung Einstellbereich Einheit stellung TFTP Konfigurationsdatei autom. abholen 0 .. 9999 0 = Abgeschaltet x = File Nummer TFTP Errorhandling 0 .. 1 0 = Im Fehlerfall erscheint das Konfigurations-Menü im Display. 1 = Das TFTP Errorhandling im UMG604 ist abgeschaltet.
  • Seite 76 UMG 604 Vorein- Adr. Bezeichnung Einstellbereich Einheit stellung Geräteadresse, Modbus/Profibus 1 .. 255 Baudrate, RS232 0 .. 4 0 = 9600Bit/s 1 = 19200Bit/s 2 = 38400Bit/s 3 = 57600Bit/s 4 =115200Bit/s Baudrate, RS485 0 .. 5 0 = 9600Bit/s...
  • Seite 77 UMG 604 Vorein- Adr. Bezeichnung Einstellbereich Einheit stellung DHCP-Modus 0, 1, 2, 3 0 = fest IP 1 = BootP 2 = DHCP-Client 3 = Zeroconf IP-Adresse, xxx --- --- --- 0 .. 255 IP-Adresse, --- xxx --- --- 0 .. 255 IP-Adresse, --- --- xxx --- 0 ..
  • Seite 78 UMG 604 Vorein- Adr. Bezeichnung Einstellbereich Einheit stellung 1 .. 31 Monat 1 .. 12 Jahr 1 .. 9999 xxxx Stunde 0 .. 23 Minute 0 .. 59 Sekunde 0 .. 59 Datum und Uhrzeit übernehmen 0, 1 1 = eingestellte Daten übernehmen Geräte-Passwort...

  • Seite 79: Messwertanzeigen

    UMG 604 Messwertanzeigen Folgende Messwerte können Sie sich, in der werkseitigen Voreinstellung, mit den Tasten 1 und 2 im Display anzeigen lassen. Die verwendeten Messwert-Bezeichnungen sind abgekürzt und haben folgende Bedeutung: Wirkleistung = Wirkleistung, Bezug Blindleistung = Blindleistung, induktiv Wirkarbeit = Wirkarbeit, Bezug mit Rücklaufsperre...

  • Seite 80: Konformitätserklärung

    UMG 604 Konformitätserklärung Das Produkt erfüllt folgende EG-Richtlinien: 2004/108/EG Elektromagnetische Verträglichkeit von Betriebsmitteln. 2006/95/EG Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. Berücksichtigte Normen: Störfestigkeit IEC/EN 61326-1:2013 Klasse A: Industriebereich IEC/EN 61000-4-2:2009 Entladung statischer Elektrizität IEC/EN 61000-4-3:2011 Elektromagn. Felder 80-2700MHz IEC/EN 61000-4-4:2013...
  • Seite 81 UMG 604...

  • Seite 82: Maßbilder

    UMG 604 Maßbilder Vorderansicht Seitenansicht...

  • Seite 83: Anschlussbeispiel Umg604

    UMG 604 Anschlussbeispiel UMG604 An. In RS232 RS485 Dig. I/O Versorgungs- spannung Auxiliary Supply Strommessung Spannungsmessung Current measurement Voltage measurement (UL listed)

  • Seite 84: Primärstrom Einstellen

    UMG 604 Kurzanleitung Primärstrom einstellen Sie haben drei gleiche Stromwandler mit einem Stromwandlerverhältnis von 200A/5A. Sie möchten den Primärstrom von 200A programmieren. Hierfür müssen Sie auf der Adresse 000 den Wert 200 für den Primärstrom eingetragen. Der Sekundärstrom ist auf Adresse 001 werkseitig auf 5A voreingestellt.
