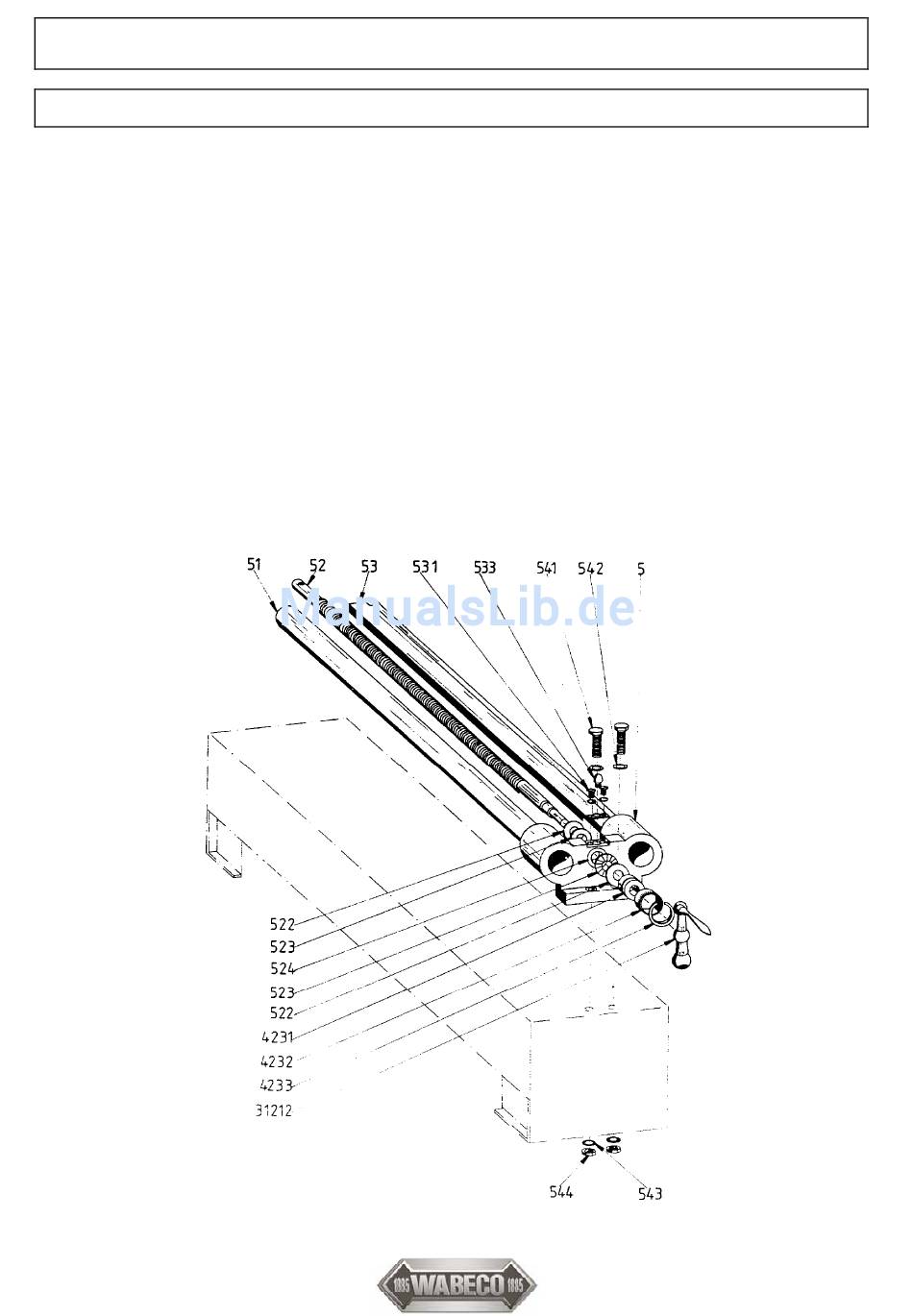

15. Übersichtszeichnung und Legenden
15.8 Hinteres Lager mit Führungsstangen
Teil-No.
5
51
52
522
523
31212
4231
524
53
531
4232
4233
533
541
542
543
544
Bestell-No. Bezeichnung
10200005 Hinteres Lager (nur das Gußteil)
10200051 Führungsstangen
10200052 Vorschubspindel
10200522 Gegenscheibe
10200523 Axial-Nadellager
10231212 Kugelkurbel
102H4231 Distanzbuchse
10200524 Rotgußbuchse
10200053 Schutzprofil
10200531 Schraube + U-Scheibe
10204232 Skalenring
10204233 Sicherungsring
10200533 Schmiernippel
10200541 Sechskantschraube
10200542 U-Scheibe
10200543 Fächerscheibe
10200544 Sechskantmutter
10200500 hinteres Lager kompl.
