4. Angaben zur Maschine
4.6

Drehzahlauswahl

Je nach Materialart bzw. Werkstückdurchmesser ist die Spindeldrehzahl auszuwählen:
Kleine Werkstückdurchmesser
Große Werkstückdurchmesser
Drehzahl und Durchmesser ergeben die Schnittgeschwindigkeit.
Bei einer vorgegebenen Schnittgeschwindigkeit kann die erforderliche Spindeldrehzahl wie folgt
errechnet werden:
Anwendungsbeispiel:
Es soll ein Alu-Werkstück mit einem
gedreht werden.
Nun wird aus den möglichen Drehzahlen die gewählt, die der Idealzahl von 1592 U/min. am nächsten
kommt.
4.7

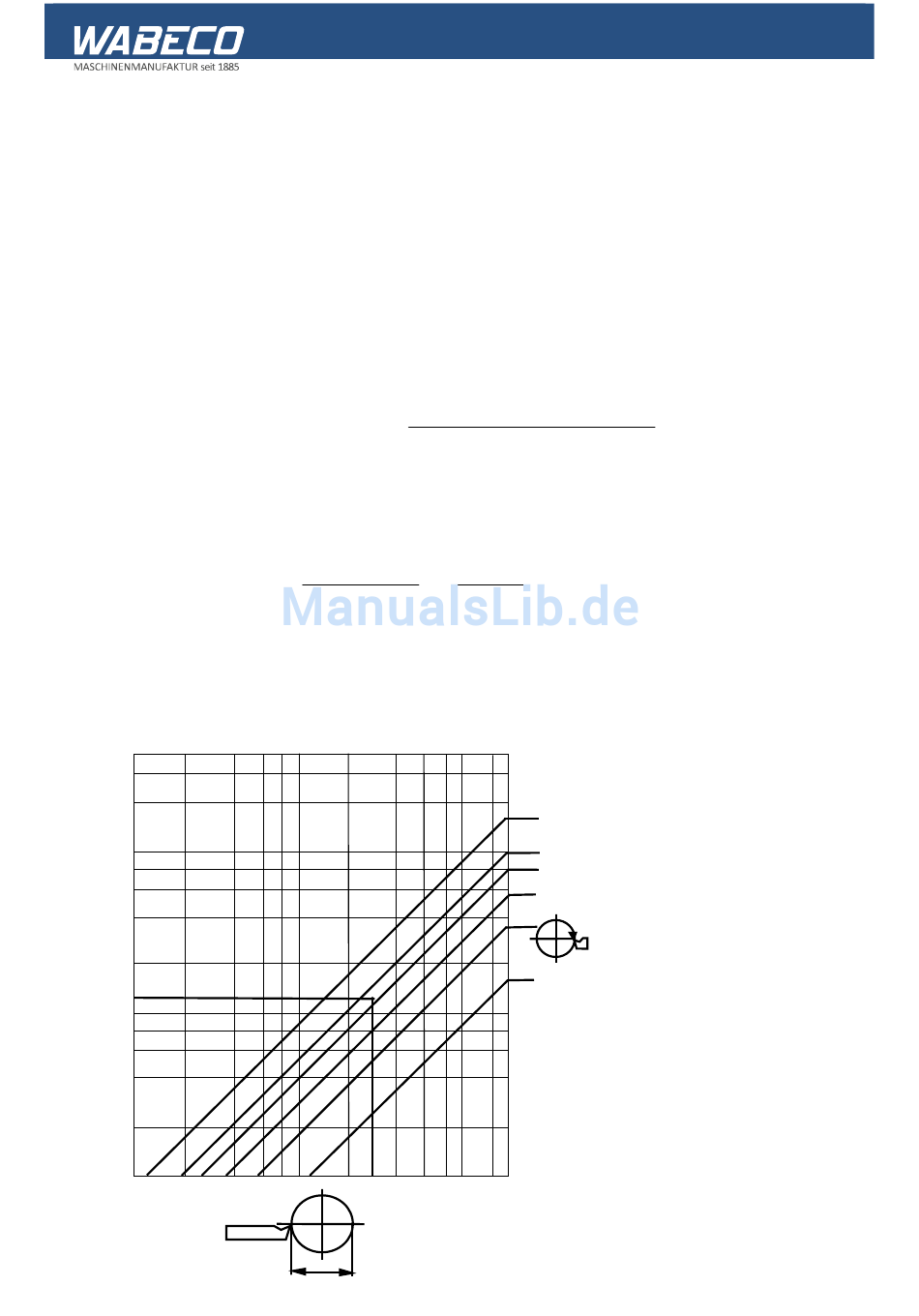

Diagramm zum Ablesen der Drehzahl

V
m/min
4000
3000
2000
1000
800
600
400
200
120
100
80
60
40
20
10
2 6
4
16
⇒
relativ hohe Drehzahlen
⇒
niedrige Drehzahlen
Schnittgeschwindigkeit (V) x 1000
Drehzahl (n) =
Werkstückdurchmesser (d) x 3,14
Ø
von 20 mm mit einer Schnittgeschwindigkeit von 100 m/min.
100 x 1.000
=
20 x 3,14
40
8 10 60 80 100 160 200
20
mm
100.000
1592 U/min
=
62,8
2500
1600
1250
800
500
n 1/min
250
