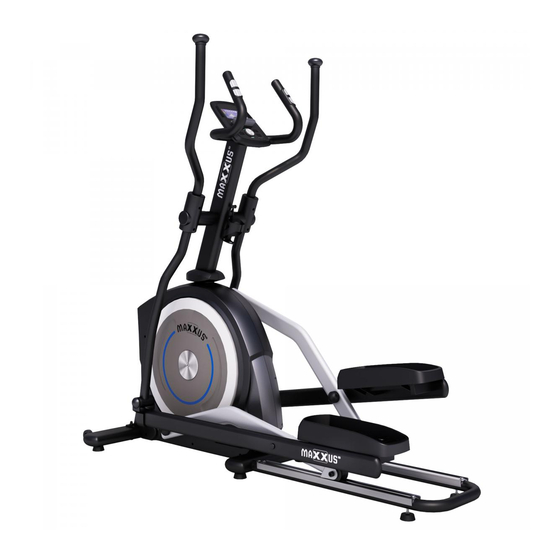

CX 5.1
Crosstrainer

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Maxxus CX 5.1

Inhaltszusammenfassung für Maxxus CX 5.1

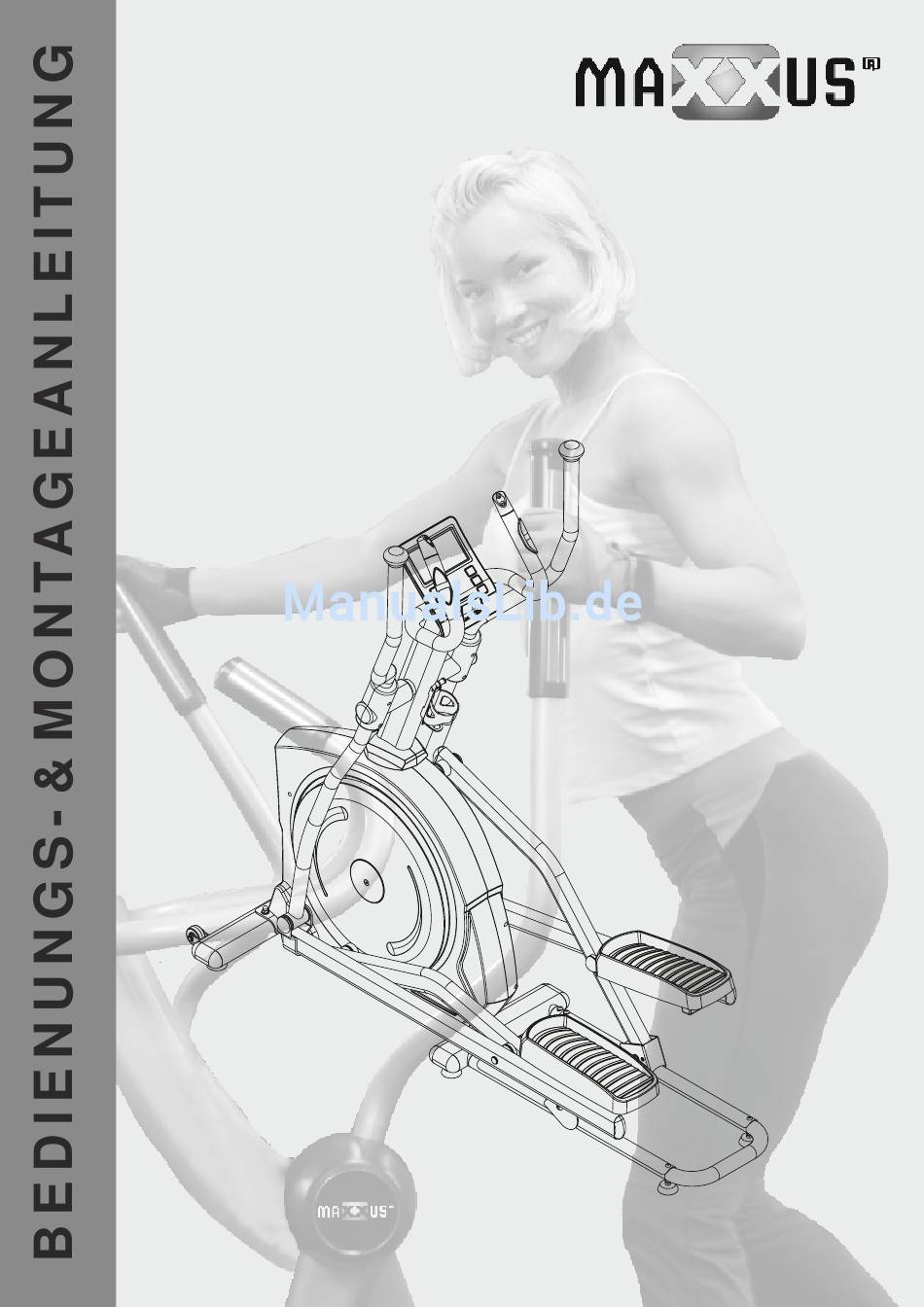

  • Seite 1 CX 5.1 Crosstrainer...

  • Seite 2: Inhaltsverzeichnis

    Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

  • Seite 3: Sicherheitshinweise

    - Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu ® schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

  • Seite 4: Geräteübersicht

    Geräteübersicht Cockpit Pendel-Handgriff Quick-Keys Handpulssensoren Fester Handgriff Lenkerschaft Trinkflaschenh alter Pendelrohr Pedalrohr Standfuß mit Transportrolle Trittfläche Bodenhöhenausgleich Führungsrohr Gleitrahmen Bodenhöhenausgleich Bodenhöhenausgleich Lieferumfang - Karton A A1 - Basisrahmen A2 - Gleitrahmen A3 - Fester Handgriff A5 - Cockpit...

  • Seite 5: Lieferumfang - Karton B

    Lieferumfang - Karton B A13/A14 Standrohr Pendelhandgriffe Pedalrohr links Pedalrohr rechts Lenkerschaft C07/C08 C17/C18 Abdeckung für Abdeckkappen, Abdeckkappen für Gehäuse für Flaschenhalter Lenkerschaft rund Trittflächen Pendelrohre Befestigungsmaterial & Werkzeug Sechskantschraube - B20 Unterlegscheibe - B33 Inbusschraube - B41 Sechskantschraube - B32 Unterlegscheibe - B21 3/8"x64mm M8x16mm...

  • Seite 6: Montage

    Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile .
  • Seite 7 Montage Schritt 3: Montage des Lenkerschaftes Verbinden Sie das Kabel, das unten aus dem Lenkerschaft (B5) ragt, mit dem Kabel, das aus der Aufnahme des Basisrahmens (A1) ragt. Befestigen Sie dann den Lenkerschaft (B5) mit vier Sechskantschrauben M8x20 (9) am Basisrahmen (A1). ACHTUNG: Achten Sie unbedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel nicht quetschen oder beschädigen.
  • Seite 8 Montage Schritt 5: Montage der Pendel-, Pedal- & Führungsrohre Die rechte und linke Einheit „Pendel-, Pedal- und Führungsrohr“ (B3 - links/B4-rechts) sind bereits vormontiert. Setzen Sie nun die Führungsbuchse des linken Pendelrohrs (A03) an der Querachse des Lenkerschafts ein. Hinweis: Es empfiehlt sich die beiden Querachsen des Lenkerschafts vor der Montage der Pendelrohre mit einem Mehrzweckfett zu schmieren.
  • Seite 9 Montage Schritt 6: Montage der Pendelhandgriffe Setzen Sie den linken Handhebel (A13) in die Aufnahme des linken Pendelrohres (A03) und den rechten Handhebel (A14) in die Aufnahme des rechten Pendelrohres (A04). Beide Handhebel sind durch entsprechende Aufkleber markiert und somit leicht zu identifizieren. Befestigen sie dann die Handhebel mit je zwei Schlossschrauben M8x50 (7), zwei Wellenscheiben M8 (6) und zwei Sicherungsmuttern M8 (14).
  • Seite 10 Montage Schritt 8: Montage der Pendelhandgriff-Abdeckung Befestigen Sie die beiden Abdeckungen der Pendelandgriffe (C17/C16) mit je zwei Blechschrauben M5x16 (8) wie im Bild gezeigt am linken und rechten Pendelrohr (A03-links/A04-rechts). Schritt 9: Montage der Trittflächen-Abdeckungen Drücken Sie nun je vier Abdeckungen (C14) in die runden Öffnungen auf der Oberseite der Trittflächen.

  • Seite 11: Transport, Standort & Lagerung

    Montage Schritt 10: Montage des Flaschenhalters Lösen und entfernen Sie die beiden, bereits am Lenkerschaft vormontierten Inbusschrauben M5 (B45). Befestigen Sie den Flaschenhalter (C27) mit den soeben gelösten zwei Inbusschrauben M5 (B45) am Lenkerschaft. Schritt 11: Montage des Cockpits Lösen Sie die vier, auf der Rückseite des Cockpits bereits vormontierten Linsenkopfschrauben (B17).

  • Seite 12: Pflege, Reinigung & Wartung

    Tuch und etwas flüssiger Handseife oder Spülmittel. Für eine professionelle Reinigung empfehlen ® wir das MAXXUS Entfetter-Spray. Trockenen Sie danach die Gleitrohre sehr gut ab. Nun schmieren Sie die Oberseite ® der Gleitrohre mit flüssigem Silikon oder dem MAXXUS Gleit-Spray ein, so dass eine dünne Schicht entsteht.

  • Seite 13: Netzkabel & Netzanschluss

    Netzkabel & Netzanschluss Netzkabel Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzkabels in die, sich an der Rückseite des Hauptgehäuses befindliche Anschlussbuchse ein. Verbinden Sie dann das Netzkabel mit einer Steckdose. ACHTUNG Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen.

  • Seite 14: Cockpit

    Cockpit Profil-Matrix Das Cockpit verfügt über 8x10 Dot-Matrix. Dies bedeutet, dass die Matrix aus 10 Segmenten (horizontal) mit je 8 Feldern (vertikal) besteht. Diese zeigt den grafischen Verlauf eines Trainingsprofils bzw. zeigt grafisch die aktuell gewählte Widerstandsstufe an. Bitte beachten Sie, dass ein Feld der vertikalen Anzeige immer 2 Widerstandsstufen abdeckt.
  • Seite 15 Cockpit Puls- bzw. Herzfrequenzanzeige (HEART RATE) w bei Verwendung der Handpulssensoren: Zeigt die aktuelle Pulsfrequenz an w bei Verwendung eines Sende-Brustgurtes*: Zeigt die aktuelle Herzfrequenz an Fenster *der Sende-Brustgurt ist nicht im Lieferumfang enthalten Körpertyp (BODY TYPE) Nach erfolgter Körperfettanalyse wird hier das Ergebnis des Körpertyps angezeigt.
  • Seite 16 Cockpit Kontrolltasten w bei der Dateneingabe: Durch Drücken der UP-Taste bei der Dateneingabe werden die Werte für Trainingszeit, Körpergröße, Körpergewicht, Trainingsstrecke, Kalorien, Alter und Zielherzfrequenz erhöht. Durch Drücken der UP-Taste bei der Auswahl für Geschlecht und Trainingsprogramme kann zwischen den einzelnen Vorgaben gewählt werden. w während des Trainings: Durch Drücken der UP-Taste wird die Widerstandsstufe (LEVEL) erhöht DOWN...

  • Seite 17: Quick Start

    Cockpit Quick-Start Wenn Sie nach dem Einschalten direkt die START-Taste drücken, beginnt die Trainingszeit zu laufen. Durch Drücken der UP/DOWNTasten können Sie die Widerstandsstufen individuell verstellen. Da bei dieser Art des Trainings keine Trainingswerte vorgegeben werden, muss das Training vom Benutzer individuell beendet werden.

  • Seite 18: Vorgegebene Trainingsprofile (P2~P7)

    Cockpit Vorgegebene Trainingsprofile (P2~P7) Hierbei handelt es sich um werkseitig vorprogrammierte Trainingslandschaften deren Verlauf vom Benutzer nicht verändert werden kann. Schritt 1: Programmauswahl Wählen Sie durch Drücken der UP/DOWN-Tasten das gewünschte Programm P2~P7 aus. Der grafische Verlauf des jeweiligen Trainingsprofils wird im Fenster der Profil-Matrix angezeigt: P2 - ROLLING P3 - VALLEY P4 - FAT BURN...
  • Seite 19 Cockpit Körperfettanalyse (P8) Dieses Trainingsgerät verfügt über eine Körperfett-Analyse. Hierbei handelt es sich um eine Oberkörperfett-Analyse. Schritt 1: Programmauswahl Wählen Sie durch Drücken der UP/DOWN-Tasten das gewünschte Programm P8 aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. P8 - BODY FAT Schritt 3: Eingabe des Geschlechts (GENDER) Wählen Sie durch Drücken der UP/DOWN-Tasten Ihr Geschlecht aus.

  • Seite 20: Herzfrequenzgesteuerte Trainingsprogramme (P9~P12)

    Cockpit Herzfrequenzgesteuerte Trainingsprogramme (P9~P12) Bei diesen Programme handelt es sich um Trainingsprogramme bei denen das Cockpit in Abhängigkeit zur, vom Benutzer definierten Zielherzfrequenz den Bremswiderstand selbstständig reguliert. Da hierzu das Cockpit auf permanente und genaue Datenübermittlung der Herzfrequenz angewiesen ist, ist die Nutzung dieser Programme nur mit einem uncodierten Sende-Brustgurt möglich.

  • Seite 21: Freie Speicherplätze (P13~P16)

    Cockpit Freie Speicherplätze (P13~P16) Dem Benutzer stehen vier freie Speicherplätze zur Verfügung um eigene Trainingsprofile zu erstellen und dauerhaft zu speichern. Schritt 1: Programmauswahl Wählen Sie durch Drücken der UP/DOWN-Tasten das gewünschte Programm P13~P16 (U1 ~ U4) aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. P13 - U1 (Benutzer 1) P14 - U2 (Benutzer 2) P15 - U3 (Benutzer 3)

  • Seite 22: Wattgesteuertes Training (Watt P17)

    Cockpit Wattgesteuertes Training (WATT P17) Bei diesem Training handelt es sich um ein wattkonstantes Training. Das bedeutet das die gewählte Trainingsleistung in Watt konstant bleibt. Die Trainingsleistung setzt sich aus der Trittgeschwindigkeit und dem Bremswiderstand zusammen. Um die Trainingsleistung konstant zu halten reduziert das Cockpit automatisch den Bremswiderstand, wenn der Benutzer die Trittgeschwindigkeit erhöht.
  • Seite 23 Cockpit Erholungspulsmessung Sie haben die Möglichkeit nach Beendigung Ihres Trainings Ihren Erholungspuls zu messen. Hierbei vergleicht das Cockpit den Pulswert am Anfang der Messung mit dem Wert nach Beendigung des 60 Sekunden dauerenden Messvorgangs. Anhand dieser Werte und der erholungsfähigkeit des Benutzers vergibt das Cockpit eine Bewertung des aktuellen Fitnesszustandes.

  • Seite 24: Herzfrequenzmessung

    Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz.

  • Seite 25: Warnhinweis Zur Puls- Und Herzfrequenzmessung

    Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt ® Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®...

  • Seite 26: Trainingsempfehlungen

    Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen.
  • Seite 27 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...

  • Seite 28: Technische Details

    Technische Details Cockpit Anzeige von: w Geschwindigkeit Zeit w Strecke w Radumdrehung pro Minute w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Level w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Technische Details Bremssystem: Motorisches Permanent-Magnet-Bremssystem Bremskraftverstellung: computergesteuert Bremsstufen: 1 - 16 Gewicht Schwungscheibe: ca.

  • Seite 29: Explosionszeichnung

    Explosionszeichnung...

  • Seite 30: Teileliste

    Teileliste Teil Bezeichnung Menge Teil Bezeichnung Menge Welded,main frame M5 Sheet Metal Screw Welded,Upright Support M8 Screw Welded,Dual Action Tube Left Bushing Welded,Dual Action Tube Right Zinc Plate Welded,Foot Pedal Tube Left M8 Hex Head Screw Welded,Foot Pedal Tube Right M5 Allen Key Screw Welded,Foot Tube Left Bushing Spacer...

  • Seite 31: Faq - Häufig Gestellte Fragen

    All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche ® extrem reduziert werden. Somit gehört Ihr MAXXUS Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr-nehmbar sind.

  • Seite 32: Gewährleistung

    Post oder Fax an uns ein. Einsatzbereiche & Gewährleistungszeiten ® Die Fitnessgeräte von MAXXUS sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den “Technischen Daten” dieses Benutzerhandbuches. Heimbereich: Ausschließlich private Nutzung...

  • Seite 33: Garantiebedingungen

    Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

  • Seite 34: Registrieren

    Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

  • Seite 35: Reparaturauftrag / Schadensmeldung

    Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen.
  • Seite 36 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany E-Mail: info@maxxus.de www.maxxus.de...
