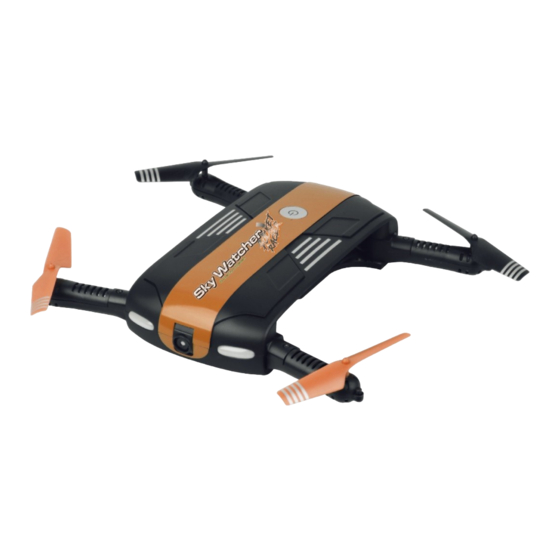

- Seite 1 Bedienungsanleitung df-Models No. 9300 www.df-models.com...
-
Seite 2: Ersatzteile/ Zubehör
1. Einführung Danke, dass Sie sich für ein Produkt von df Models entschieden haben. Sie haben somit die richtige Entscheidung in Sachen Produktqualität und Ersatzteilversorgung getroffen. Alle unsere Produkte werden sorgfältig auf Vollständigkeit und Funktion geprüft. Unsere Produkte entsprechen den in der EU und Deutschland geforderten Normen und Richtlinien. -
Seite 3: Sicherheitshinweise
2. Sicherheitshinweise Dieses Modell ist nicht für Kinder unter 3 Jahren/ 36 Monaten geeignet, es enthält verschluckbare Kleinteile Empfohlen für Kinder ab 14 Jahren Hände, Gesicht, Haare und lose Kleidung von den Rotoren fern halten greifen Sie nicht in drehende Teile ... - Seite 4 3. der Controller (Sender) 3.1. Tasten und Funktionen: Justierschraube für Handauflage: Durch heraus-/ hineindrehen verändern sie die Auflagefläche. Licht: Zum ein-/ ausschalten der Copter-Beleuchtung. Flip: Nach Betätigen der Taste „Flip“ (rechts oben) können Sie den Flip auslösen. Drücken Sie den Steuerknüppel für vorwärts nach vorne macht das Modell einen Flip nach vorne.
-
Seite 5: Smartphone-Halterung Des Controllers
Flugrichtung kann man verändern in dem man die Senderposition verändert. Beendet wird diese Funktion indem irgendein anderer Knüppel bewegt. Headless Funktion: Drückt man die Taste schalten Sie das Modell in den Headless-Modus. Wenn das Modell in diesem Modus geflogen wird, ist es egal, wie der Quadrocopter gedreht wurde. Immer die vom Piloten abgewandte Seite ist vorne. -
Seite 6: Der Erste Flug
4. Der erste Flug Stellen Sie das Modell in ca. 2-5m Abstand vor sich auf den Boden, schalten Sie erst das Modell (Button auf der Oberseite des Copters drücken) (Einlegen des Akku in das Modell siehe Punkt 5. der Anleitung.) und dann den Sender ein. -
Seite 7: Akku Laden (Sender- Und Antriebs-Akku)
5. Einsetzen des Akkus in das Modell Öffnen Sie die Akku-Klappe das Modells, stecken Sie den Akku in die Buche im Modell (Auf richtige Polung achten!). Zum Entnehmen öffnen Sie die Klappe und ziehen den Stecker des Akkus aus dem Anschluss. - Seite 8 Ihrer Haftpflichtversicherung nach einer entsprechenden Erweiterung nachfragen. Fliegen Sie immer auf einem weiten, menschenleeren Gelände um kritische Situationen zu vermeiden. Sollten Sie Fragen zu Ihrem df-Models Produkt haben wenden Sie sich an unser Service Department, hier erhalten Sie unter info@df-models.com schnell Antworten auf Ihre Anfragen.
-
Seite 9: Wifi-Übertragung/ -Steuerung
9. WiFi-Übertragung/ -Steuerung Das Modell verfügt über eine WiFi Funktion. Diese kann zur Bildübertragung oder Steuerung des Modells genutzt werden, wobei wir immer von dieser Funktion abraten, da es bei der WiFi Verbindung nur eine stark eingeschränkte Reichweite gibt. Eine Smartphone Halterung ist in der Fernsteuerung integriert. - Seite 10 1. Zurück zum Startbildschirm 2. Foto aufnehmen 3. Videoaufzeichnung starten 4. Aufnahmen (Fotos/ Videos) ansehen 5. Agilität/ Gasvorwahl 6. Start-/ Landefunktion aktivieren/ deaktivieren Not-Aus-Funktion (Ist das Modell unkontrollierbar oder kommen Sie in eine gefährliche Situation drücken Sie den Not-Aus-Knopf. Die Motoren schalten sich ab.) 7.
- Seite 11 10. Trimmung Sollte das Modell immer in eine Richtung fliegen oder sich um die Hochachse drehen, sodass Sie den entsprechenden Steuerhebel stets gegen diese Bewegung drücken müssen um einen stabilen Schwebeflug zu erreichen, können Sie über die Trimmknöpfe am Sender die Nullstellungen der Sticks verändern.
- Seite 12 Konformitätserklärung Hiermit erklärt die Fa. DF-Models, dass das Modell, den einschlägigen Richtlinien und Normen Funkanlagen-Richtlinie 2014/53/EU entspricht und die Serie entsprechend gefertigt wird. Zur Konformität wenden Sie sich bitte an df Models Drahthammerstrasse 22 92224 Amberg http://www.DF-Models.de info@df-models.com (WEEE) Elektro- und Elektronikalt-/Schrottgeräte 2002/96/EG WEEE-REG.-Nr DE30915550...
- Seite 13 0,004 Masseprozent Blei enthalten, befindet sich unter dem Mülltonnen-Symbol die chemische Bezeichnung des jeweils eingesetzten Schadstoffes – dabei steht „Cd“ für Cadmium, „Pb“ steht für Blei, und „Hg“ für Quecksilber.“ 3. Starterbatterien Beim Verkauf von Starterbatterien gelten die folgenden Besonderheiten: Der Verkäufer ist gem. § 10 BattG verpflichtet, gegenüber Endnutzern ein Pfand in Höhe von 7,50 Euro einschließlich Umsatzsteuer zu erheben, wenn der Endnutzer im Zeitpunkt des Kaufs der neuen Starterbatterie dem Verkäufer keine gebrauchte Starterbatterie zurückgibt.
- Seite 14 Elektroaltgeräteverordnung Elektroartikel gehören nicht in den Hausmüll. Sie können Ihre alten, gebrauchten Elektroartikel unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde abgeben. Gemäß der EAR Verordnung ist DF-Models registrierter Hersteller mit der WEEE-REG.-Nr DE30915550 Sicherheitshinweise: Setzen Sie Ihre Lithium-Polymer-Zellen erst ein, wenn Sie alle Sicherheitshinweise/-Vorschriften gelesen und vollständig verstanden haben.
- Seite 15 Laden: Laden Sie Lithium-Polymer-Zellen ausschließlich mit dafür geeigneten Ladegeräten oder entsprechenden Ladeprogrammen auf. Der max. Ladestrom darf höchstens 1C (einfache Kapazität) betragen, d.h. bei einer 880er-Zelle max. 880mA, bei einer 1100er- Zelle max. 1100mA, bei einer 1800er-Zelle max. 1800mA usw. Die Ladespannung darf 4,2V pro Zelle auf keinen Fall überschreiten! Erwärmt sich die Zelle beim Laden zu stark (>50°C) oder steigt die Zellenspannung über 4,2V, ist die Ladung sofort zu beenden! Auf keinen Fall Standard Ladegeräte für Ni-Cd oder Ni-MH verwenden!
- Seite 16 Entsorgung: Akkus enthalten giftige Substanzen. Werfen Sie daher gebrauchte Lithium-Polymer-Zellen nicht in den Hausmüll, sondern entsorgen Sie diese nach den entsprechenden Gesetzesbestimmungen. Um einen versehentlichen Kurzschluss zu vermeiden, kleben Sie den Akkupack in jedem Fall mit Isolierband ab. Lithium-Zellen dürfen nur im entladenen Zustand in die Batterie-Sammelgefäße bei Handel und öffentlich-rechlichen Entsorgungsträgern abgegeben werden.
