11 RS-232 Schnittstelle
Das Gerät verfügt über eine RS-232 Schnittstelle (3,5 mm Klinkenstecker-Buchse) (3-10 Abb.1). Bei
dem Datenausgang handelt es sich um einen 16 Bit Datenstring, dieser kann je nach

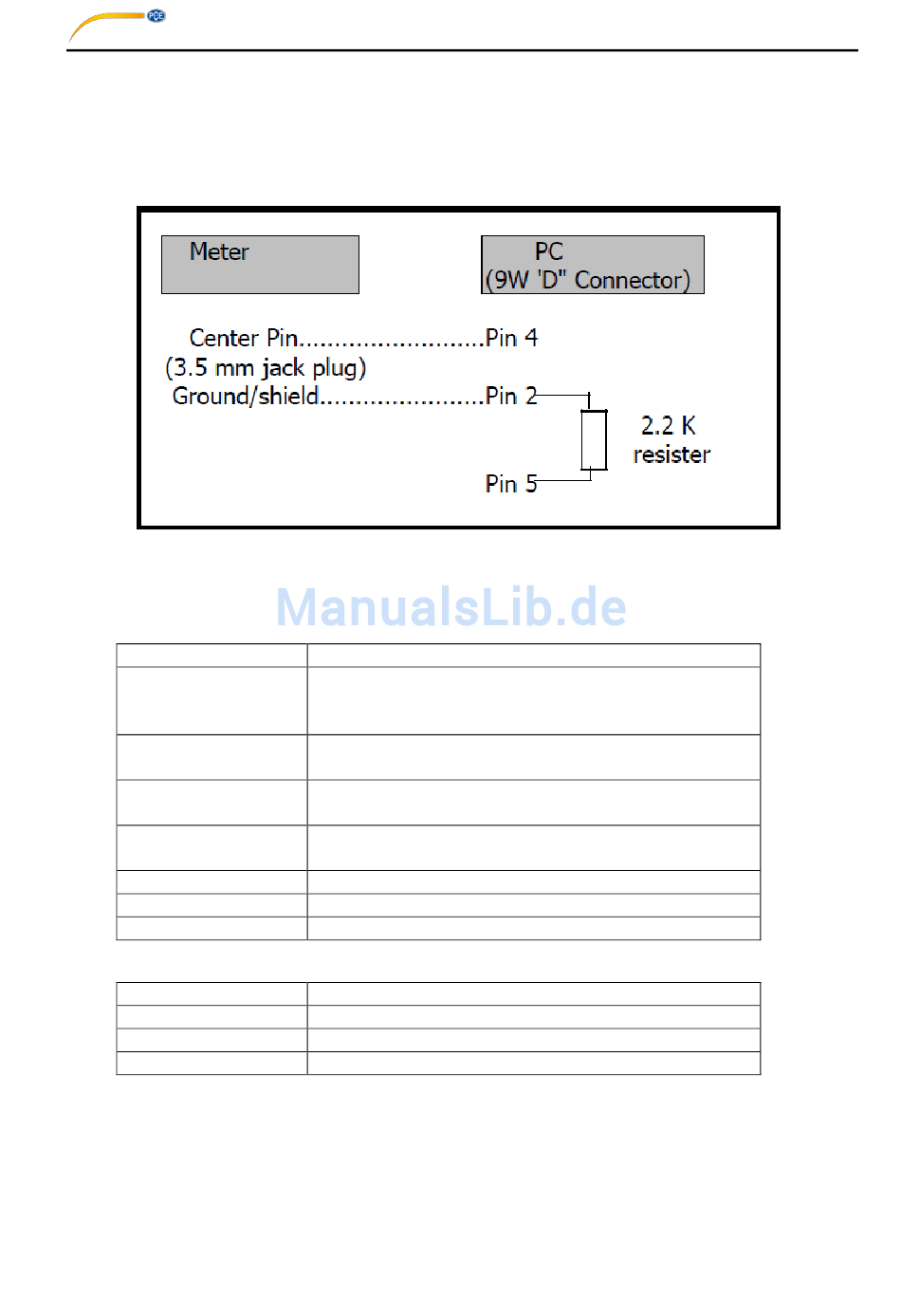

Benutzerwünschen ausgelesen und verarbeitet werden. Folgend sehen Sie den Schaltplan der
Schnittstelle:
Bei den Daten handelt es sich um ein 16 stelligen Datenstrom.
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
D0
D1 bis D8
D9
D10
D11 & D12
D13
D14
D15
RS232 Format, 9600, N 8, 1
Baud Rate
Parität
Startbit
Stoppbit
BETRIEBSANLEITUNG
End Wort
Display, D1 = LSD, D8 = MSD
Beispiel:
Wenn das Display 1234 anzeigt dann ist D8 bis D1: 1234
Dezimalpunkt (DP), Position von rechts nach links
0 = kein DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP
Polarität
0 = Positiv, 1 = Negativ
Anzeigeelement im Display:
g = 57, N = 59, oz = 58, Kg = 55, LB = 56
1
4
Start Wort
9600
Nein
8
1
