Inhaltszusammenfassung für Weishaupt WTC 15-A-S

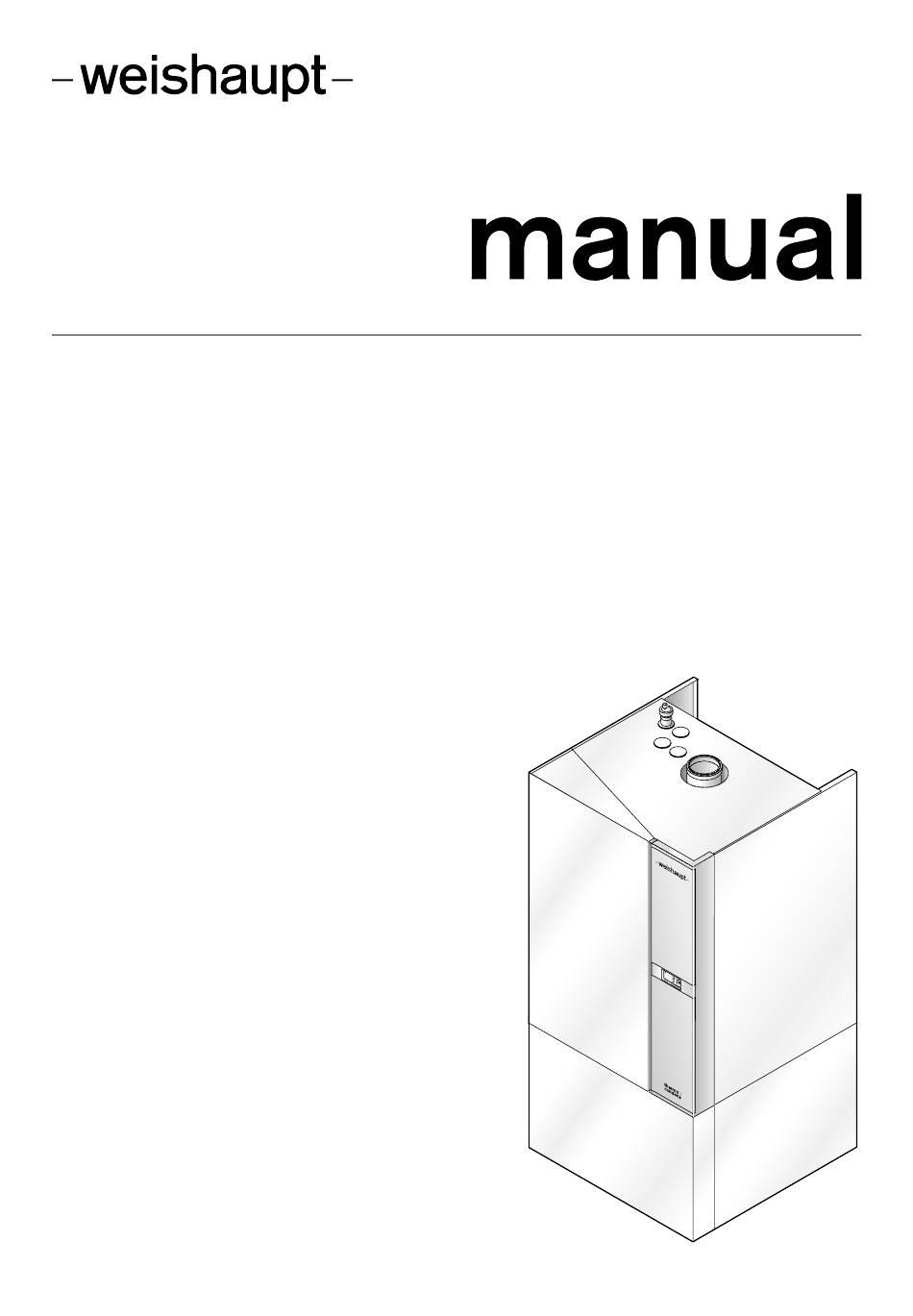

- Seite 1 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 83296201 • 1/2015-03...
- Seite 2 Konformitätserklärung Sprachschlüssel 48100000 Max Weishaupt GmbH Anbieter: Max-Weishaupt-Straße Anschrift: D-88475 Schwendi Produkt: Gas-Brennwertgerät WTC 15-A…, WTC 25-A… Das oben beschriebene Produkt ist konform mit den Bestimmungen der Richtlinien: 2009 / 142 / EC 2006 / 95 / EC 2004 / 108 / EC...
- Seite 3 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S Benutzerhinweise ........................6 Benutzerführung ....................6 1.1.1 Symbole ......................... 6 1.1.2 Zielgruppe ......................7 Gewährleistung und Haftung ................7 Sicherheit ............................ 8 Bestimmungsgemäße Verwendung ..............8 Verhalten bei Gasgeruch ................... 8 Verhalten bei Abgasgeruch ................
- Seite 4 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S Kondensatanschluss ..................33 Luft-Abgas-Führung ..................34 Elektroanschluss ....................35 5.7.1 Anschlussplan ....................36 5.7.2 Externe Pumpe anschließen ................37 Bedienung ..........................38 Bedienoberfläche ....................38 6.1.1 Bedienfeld ......................38 6.1.2 Anzeige ....................... 39 Endanwender-Ebene ..................
- Seite 5 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S Wärmetauscher reinigen ................. 76 10 Fehlersuche ..........................78 10.1 Vorgehen bei Störung ..................78 10.2 Fehlerspeicher ....................79 10.3 Fehler beheben ....................81 10.3.1 Warncode ......................81 10.3.2 Fehlercode ......................83 10.3.3...
- Seite 6 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil vom Gerät und muss am Ein- satzort aufbewahrt werden. 1.1 Benutzerführung 1.1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod.
- Seite 7 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 1 Benutzerhinweise 1.1.2 Zielgruppe Diese Montage- und Betriebsanleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten. Arbeiten am Gerät dürfen nur Personen mit der dafür erforderlichen Ausbildung oder Unterweisung durchführen.
- Seite 8 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Brennwertgerät ist geeignet für: ▪ Warmwasserheizkreise in geschlossenen Systemen nach DIN EN 12828, ▪ einen Volumenstrom von maximal: WTC 15 = 1300 l/h, WTC 25 = 2200 l/h.
- Seite 9 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 2 Sicherheit 2.4.2 Elektrischer Anschluss Bei Arbeiten an spannungsführenden Teilen: ▪ Unfallverhütungsvorschriften BGV A3 und örtliche Vorschriften beachten, ▪ Werkzeuge nach EN 60900 verwenden. 2.4.3 Gasversorgung ▪ Nur ein Gasversorgungsunternehmen oder ein Vertragsinstallateur darf Gasanla- gen in Gebäuden und Grundstücken einrichten, ändern und warten.
- Seite 10 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WTC 25-A AUSF. W-PEA-S20 Baureihe: Weishaupt Thermo Condens Leistungsgröße: 25 kW Konstruktionsstand AUSF. W Ausführung: Heizbetrieb und Warmwasserbereitung -PEA drehzahlgeregelte Umwälzpumpe (Effizienzklasse A) Sockel Baugröße Sockel...
- Seite 11 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 3.3 Funktion Brennwertgerät 3.3.1 Wasser- und Abgasführende Teile Abbildung: WTC 25-A AUSF. W-PEA-S 1 Schnellentlüfter 2 Abgasanschluss 3 Manometer Anlagendruck 4 Ausdehnungsgefäß 18 Liter / 0,75 bar 5 Dreiwegeventil 6 Umwälzpumpe drehzahlgeregelt...
- Seite 12 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 3.3.2 Elektrische Teile Abbildung: WTC 25-A AUSF. W-PEA-S 1 Vorlauffühler 2 Gebläse 3 Bedieneinheit 4 Geräteelektronik (WCM-CPU) mit Elektroanschluss 5 Stellantrieb für Dreiwegeventil 6 Umwälzpumpe drehzahlgeregelt 7 Abgasfühler 8 Gaskombiventil 9 Zündelektrode...
- Seite 13 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 3.3.3 Sicherheits- und Überwachungseinrichtungen Vorlauffühler (eSTB) Überschreitet die Temperatur 95 °C, wird die Brennstoffzufuhr abgeschaltet und der Gebläse- und Pumpennachlauf eingeleitet ( W12 ). Das Gerät schaltet automatisch wieder ein, wenn die Temperatur 1 Minute lang unter den Vorlaufsollwert gesunken ist.
- Seite 14 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 3.3.4 Programmablauf Vorbelüftung Bei Wärmeanforderung 1 startet das Gebläse und fährt auf die Vorbelüftungsdreh- zahl 2. Zündung Das Gebläse fährt auf die Zünddrehzahl 3 herunter, die Zündung 4 schaltet ein, die Gasventile 5 öffnen.
- Seite 15 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 3.3.5 Verbrennungsregelung (System SCOT®) Das Gerät ist mit einer elektronischen Verbrennungsregelung ausgestattet. Die Verbrennungsregelung erfolgt über die Ionisationselektrode. Abhängig vom ge- messenen Ionisationsstrom wird die Gasmenge zur vorhandenen Luftmenge reguliert.
- Seite 16 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung -Korrektur Nach erfolgter Kalibrierung über Parameter 39 wird eine neue O -Kurve generiert. Die Kurve kann danach über P 39 parallel verschoben, und somit der O -Gehalt op- timiert werden.
- Seite 17 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten Gasgeräte-Kategorie DE: II ; AT: II ; CH: II 2N3B/P 2H3B/P 2H3P Installationsart 13(x) 33(x) 43(x) 53(x) 63(x) 83(x) 93(x) CE-PIN CE-0063 BM 3092...
- Seite 18 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 3.4.5 Emissionen Abgas Das Gerät entspricht nach EN 676 der Emissionsklasse 5. Norm-Emissionsfaktor nach DIN 4702 T8 (40/30 °C) WTC 15 WTC 25 Stickoxide NO 20 mg/kWh 20 mg/kWh...
- Seite 19 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung Restförderhöhe mit PEA-Pumpe 100 % 80 % 60 % 40 % 20 % 900 1050 1200 1350 1500 1 Durchfluss [l/h] 2 Restförderhöhe [m] 3 Drehzahl Pumpe 3.4.8 Auslegung Abgasanlage...
- Seite 20 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 3.4.10 Abmessungen 3° 275 mm 600 mm 1 161 mm bei DN 100/60 171 mm bei DN 125/80 2 Zuluft-/Abgasanschluss Ø 125 mm/DN 80 3 1005 mm mit Sockel S20...
- Seite 21 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 600 mm 70 mm 160 mm 230 mm 360 mm 430 mm 600 mm 70 mm 160 mm 230 mm 360 mm 430 mm 1 Vorlauf Heizung G¾" 2 Rücklauf Heizung G¾"...
- Seite 22 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 3 Produktbeschreibung 3.4.11 Gewicht WTC 15 WTC 25 Leergewicht ca. 56 kg ca. 63 kg ca. 20 kg ca. 23 kg 22-107 83296201 • 1/2015-03 • Ber...
- Seite 23 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 4 Montage 4 Montage 4.1 Montagebedingungen Nur gültig für die Schweiz Bei Montage und Betrieb die Vorschriften des SVGW, der VKF, die örtlichen und kantonalen Verordnungen und die EKAS-Richtlinie (Flüssiggasrichtlinie Teil 2) be- achten.
- Seite 24 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 4 Montage 4.2 Sockel aufstellen Frontverkleidung entfernen ▶ Frontverkleidung nach vorne ziehen und aus den Führungslöchern herausheben. Kondensatschlauch verlegen Kondensatschlauch so verlegen, dass sich keine Wassersäcke (Siphoneffekt) bilden und das Kondensat ungehindert abfließen kann.
- Seite 25 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation 5 Installation 5.1 Anforderungen an das Heizungswasser In Anlehnung an die VDI-Richtlinie 2035 gelten für das Heizungswasser nachfolgen- de Anforderungen. ▪ Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen).
- Seite 26 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation WTC 25 1000 1200 1400 1600 1800 1 Füll- und Ergänzungswassermenge [Liter] 2 Gesamthärte [°dH] 5.1.2 Füllwassermenge Wenn keine Informationen über die Füllwassermenge vorhanden sind, kann sie aus der Tabelle überschlägig abgeschätzt werden. Bei Pufferanlagen muss der Pufferin- halt mit berücksichtigt werden.
- Seite 27 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation 5.1.3 Füll- und Ergänzungswasser aufbereiten Entsalzung (wird von Weishaupt empfohlen) ▶ Füll- und Ergänzungswasser vollständig entsalzen. (Empfehlung: Mischbettverfahren) Bei vollentsalztem Heizungswasser darf die Ergänzungswassermenge bis zu 10 % des Anlageninhalts unbehandelt sein. Höhere Ergänzungswassermengen müssen ebenfalls entsalzt werden.
- Seite 28 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation 5.2 Hydraulikanschluss ▶ Vorlauf und Rücklauf anschließen. 1 Vorlauf Speicher G3/4" 2 Rücklauf Speicher G3/4" 3 Rücklauf Heizung G3/4" 4 Vorlauf Heizung G3/4" Dichtheit prüfen Bevor das Gerät auf den Sockel aufgesetzt wird: ▶...
- Seite 29 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation 5.3 Gasversorgung Nur ein zugelassener Vertragsinstallateur darf den Gasanschluss durchführen. Dabei die örtlichen Vorschriften beachten. Die Gasbeschaffenheit muss mit den Angaben auf dem Typenschild des Geräts übereinstimmen. Das Gerät ist im Auslieferungszustand auf Erdgas eingestellt.
- Seite 30 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation 5.4 Brennwertgerät montieren Frontverkleidung entfernen Die Frontverkleidung ist mit einer Schraube am Spannverschluss gegen unbeab- sichtigtes Öffnen gesichert. ▶ Nach Montage der Frontverkleidung Schraube wieder anbringen. ▶ Schraube 1 am Spannverschluss auf der Unterseite des Gerätes entfernen.
- Seite 31 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation Brennwertgerät mit Sockel hydraulisch verbinden ▶ Dichtungen in Kugelhähne einlegen und Vorlauf und Rücklauf am Brennwertgerät anschließen. ▶ Dichtung am Gaskugelhahn einlegen und am Brennwertgerät anschließen. Sockel S40: ▶...
- Seite 32 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation Brennwertgerät füllen Schaden am Gerät durch ungeeignetes Füllwasser Korrosion und Ablagerungen können die Anlage beschädigen. ▶ Anforderungen an das Heizungswasser und die örtlichen Vorschriften beachten VORSICHT (s. Kap. 5.1).
- Seite 33 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation 5.5 Kondensatanschluss Vergiftungsgefahr durch austretendes Abgas Bei nicht gefülltem Siphon tritt Abgas aus. Einatmen führt zu Schwindel, Übelkeit bis hin zum Tod. ▶ GEFAHR Füllstand des Siphons regelmäßig prüfen und ggf. nachfüllen, besonders bei län- gerem Stillstand oder Betrieb mit hohen Rücklauftemperaturen (>...
- Seite 34 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation 5.6 Luft-Abgas-Führung Luftführung Die Verbrennungsluft kann zugeführt werden: ▪ aus dem Aufstellungsraum (raumluftabhängiger Betrieb), ▪ durch konzentrische Rohrsysteme (raumluftunabhängiger Betrieb), ▪ durch separaten Zuluftkanal im Raum (Fremdluftansaugung). Abgasführung Bei der Abgasführung die örtlichen sowie die baurechtlichen Vorschriften beachten.
- Seite 35 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation 5.7 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. ▶ Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. ▶ GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden.
- Seite 36 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation 5.7.1 Anschlussplan Hinweise zur Elektroinstallation beachten (s. Kap. 5.7). Der gemeinsame maximale Gesamtstrom der Anschlüsse 230V ↓ und MFA1 beträgt 2 A und darf nicht überschritten werden. WCM - CPU µC - Unit...
- Seite 37 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 5 Installation 5.7.2 Externe Pumpe anschließen Hinweise zur Elektroinstallation beachten (s. Kap. 5.7). ▶ Pumpe nach Anschlussplan an Ausgang MFA1 oder VA1 anschließen. ▶ Parameter 13 bzw. Parameter 14 auf gewünschte Funktion einstellen.
- Seite 38 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6 Bedienung 6.1 Bedienoberfläche 6.1.1 Bedienfeld ▶ Klappe öffnen. 4 Bedienelemente stehen zur Verfügung. reset 1 Eingabe-Taste Auswahl bestätigen, Eingabe bestätigen 2 Drehknopf Navigieren durch Ebenen und Parameter, Werte ändern 3 Taste [reset] Fehler entriegeln.
- Seite 39 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.1.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Ist eine Fernbedienung (z. B. WCM-FS) angeschlossen, erfolgt die Temperaturre- gelung über die Fernbedienung. Die Symbole 9 … q werden ausgeblendet. Fällt die Kommunikation zwischen Elektronik und Fernbedienung aus, werden die Symbole für den Notbetrieb wieder eingeblendet.
- Seite 40 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.2 Endanwender-Ebene In der Endanwender-Ebene können verschiedene Informationen abgefragt und Werte verändert werden. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Ist eine Fernbedienung (z. B. WCM-FS) angeschlossen, erfolgt die Temperaturre- gelung über die Fernbedienung.
- Seite 41 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.2.2 Einstellungen Endanwender-Ebene ▶ Drehknopf drehen. ✓ Symbolleiste erscheint. ▶ Drehknopf drehen. ✓ Auswahlbalken wechselt zwischen den Symbolen. ▶ Eingabe-Taste drücken. ✓ Eingestellter Wert wird blinkend angezeigt. ▶ Mit Drehknopf Wert ändern und mit Eingabe-Taste speichern.
- Seite 42 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.3 Heizungsfachmann-Ebene Heizungsfachmann-Ebene aktivieren ▶ Drehknopf drehen. ✓ Symbolleiste erscheint. ▶ Drehknopf drehen und Auswahlbalken unter das Gabelschlüssel-Symbol setzen. ▶ Eingabe-Taste drücken. ▶ Drehknopf drehen und Code 11 einstellen.
- Seite 43 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.3.1 Info-Ebene Anlagenwerte (i) anzeigen ▶ Info-Ebene aktivieren (s. Kap. 6.3). ▶ Drehknopf drehen. ✓ Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Werte ausgeblendet. Info System Einheit...
- Seite 44 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung Info Sensoren Einheit i 34 Warmwassertemperatur B3 °C i 38 Puffertemperatur oben B10 °C i 39 Weichentemperatur B11 °C Puffertemperatur unten B11 Info Systeminfo Einheit i 40 Tages-Brennerstarts ( 0 … 999 ) –...
- Seite 45 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.3.2 Parameter-Ebene Parameter (P) anzeigen ▶ Parameter-Ebene aktivieren (s. Kap. 6.3). ▶ Drehknopf drehen. ✓ Parameter können eingesehen werden. Je nach Anlagenvariante werden bestimmte Parameter ausgeblendet. Werte ändern ▶...
- Seite 46 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung Parameter Witterungsführung Wertebereich Werk- einstellung P 20 Außenfühler-Korrektur -4 … 4 K P 21 Bewertung Gebäude 0 = Leichte Bauweise 1 = Schwere Bauweise P 22 Heizkennlinien-Steilheit 2.5 … 40 12.5...
- Seite 47 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung Parameter Warmwasser Wertebereich Werk- einstellung Ausführung W P 50 Vorlaufüberhöhung bei 10 … 30 K Warmwasserladung P 51 Schaltdifferenz Warm- -3 … -10 K wasser P 52 Maximale Warmwasser- 10 …...
- Seite 48 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.4 Leistung manuell anfahren ▶ Drehknopf drehen. ✓ Symbolleiste erscheint. ▶ Auswahlbalken unter das Schornsteinfeger-Symbol setzen. ▶ Eingabe-Taste drücken. ✓ Maximale Leistung wird angefahren. 1 Vorlauftemperatur 2 Leistung in % ▶...
- Seite 49 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.5 Konfiguration manuell starten Mit der manuellen Konfiguration werden die Einstellungen an die Geräteausführung angepasst. Alle Fühler und Aktoren werden dabei neu erfasst (s. Kap. 7.2). ▶ Parameter-Ebene aktivieren (s. Kap. 6.3).
- Seite 50 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.6 Steuerungsvarianten Temperaturfernsteuerung 4 … 20 mA ▶ Analoges Sollwertsignal 4 … 20 mA am Eingang B1 anschließen, dabei Polung beachten. ✓ Signal wird als Vorlaufsollwert interpretiert. In der Konfiguration wird t angezeigt.
- Seite 51 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.7 Regelungsvarianten 6.7.1 Konstante Vorlauf-Temperaturregelung Für diese Regelung sind keine zusätzlichen Fühler oder Thermostate erforderlich. Die Vorlauftemperatur wird auf den eingestellten Wert in der Endanwender-Ebene gere- gelt (s. Kap. 6.2.2).
- Seite 52 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung Eine Veränderung der Normal Raumtemperatur bzw. Absenk Raumtemperatur um 1 °C führt zu einer Parallelverschiebung der eingestellten Heizkennlinie um ca. 1,5 … 2,5 °C. Beispiel: bei Steilheit 10 1 Außentemperatur in °C 2 Vorlauftemperatur in °C (bei Steilheit 10)
- Seite 53 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.7.3 Warmwasserbetrieb Der Warmwasserbetrieb hat gegenüber dem Heizbetrieb Vorrang. Die Warmwasserladung erfolgt, wenn die Temperatur im Wassererwärmer unter den Warmwassersollwert abzüglich Schaltdifferenz (Parameter 51 ) sinkt. Für die Warmwassertemperatur kann über den Abzugswert (Parameter 53 ) ein Ab- senkniveau eingestellt werden (nur mit Digitaluhr).
- Seite 54 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.7.6 Weichenregelung ▶ Weichenfühler an Eingang B11 anschließen. Das Gerät moduliert die Leistung im Heizbetrieb direkt auf den Weichenfühler. Einschaltkriterium B11 < Vorlaufsollwert - Schaltdifferenz (P 32 ) Ausschaltkriterium B11 >...
- Seite 55 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.8 Umwälzpumpe Heizbetrieb Die Pumpe wird solange angesteuert, wie eine Wärmeanforderung anliegt. Wenn keine Wärmeanforderung mehr benötigt wird, läuft die Pumpe für die in Parame- ter 41 eingestellte Nachlaufzeit (NLZ) weiter.
- Seite 56 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.9 Frostschutz Kesselfrostschutz Vorlauftemperatur < 8 °C: ▪ Brenner wird mit minimaler Leistung betrieben, ▪ Pumpe ist in Betrieb. Vorlauftemperatur > 8 °C plus Schaltdifferenz (Parameter 32 ): ▪...
- Seite 57 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.10 Ein- und Ausgänge Mit den frei wählbaren Ein- und Ausgängen können verschiedene Anwendungen re- alisiert werden. Ausgang MFA1 und VA1 Der Ausgang MFA1 ist ein potentialgebundener Relaisausgang. Der Ausgang VA1 ist potentialfrei.
- Seite 58 50,0 … 90,0 Max. Vorlaufgradient 0,5 … 1,5 Maximale Drehzahl S8-600 … S8 U/min 4380 4500 Verzögerte Startleistung P36 … 37 0…1 – Parameter ist sicherheitsrelevant. Änderungen sind nur nach Rücksprache mit dem Weishaupt-Kundendienst zu- lässig. 58-107 83296201 • 1/2015-03 • Ber...
- Seite 59 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 6 Bedienung 6.12 Schornsteinfeger Schornsteinfeger-Funktion aktivieren ▶ Drehknopf drehen. ✓ Symbolleiste erscheint. ▶ Auswahlbalken unter das Schornsteinfeger-Symbol setzen. ▶ Eingabe-Taste drücken. ✓ Die Schornsteinfeger-Funktion bleibt für 15 Minuten aktiv. 1 Vorlauftemperatur...
- Seite 60 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine korrekt durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit des Geräts. ▶ Vor der Inbetriebnahme sicherstellen, dass: ▪ alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, ▪...
- Seite 61 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme 7.1.1 Gasarmatur auf Dichtheit prüfen Dichtheitsprüfung ▶ Dichtheitsprüfung durchführen: ▪ vor der Inbetriebnahme, ▪ nach allen Service- und Wartungsarbeiten. ▶ Anlage abschalten. ▶ Gaskugelhahn schließen. ▶ Schraube an Messstelle Pe 1 des Gaskombiventils öffnen.
- Seite 62 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme 7.1.2 Gasanschlussdruck prüfen Der Gasanschlussdruck muss in folgenden Bereichen liegen: Erdgas E/H 17,0 … 20 … 25,0 mbar Erdgas LL 20,0 … 25 … 30,0 mbar 25,0 … 37 … 45,0 mbar Flüssiggas B/P (Pn 37)
- Seite 63 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme 7.2 Gerät einregulieren ▶ Während der Inbetriebnahme prüfen: ▪ Maximal möglicher Wasserdurchfluss gewährleistet, ▪ Hochheizen erfolgt mit niedrigen Vorlauftemperaturen und geringer Leistung, ▪ bei Mehrkesselanlagen alle Geräte gleichzeitig mit geringer Leistung betreiben, ▪...
- Seite 64 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme 2. Parameter einstellen ▶ Parameter-Ebene aktivieren (s. Kap. 6.3). ▶ Einzelne Parameter wählen und nach Anlagenbedürfnissen anpassen. 3. Kalibrierung durchführen und O2-Gehalt optimieren Das Gerät ist werkseitig auf Erdgas eingestellt.
- Seite 65 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme 5. Abschließende Arbeiten Explosionsgefahr durch ausströmendes Gas Unsachgemäße Arbeiten können zu Gasaustritt und zur Explosion führen. ▶ Nach Arbeiten am Gaskombiventil, Schrauben an den Messstellen dicht verschlie- GEFAHR ßen und auf Dichtheit prüfen.
- Seite 66 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme 7.3 Gasart umstellen WTC auf Betrieb mit Flüssiggas umstellen ▶ Gaskugelhahn schließen. ▶ Anlage am Schalter S1 ausschalten (s. Kap. 6.1.1). ▶ Stecker 1 am Gaskombiventil entfernen. ▶ Einstellschraube (Innensechskant 2,5) 2 auf rechten Anschlag (-) drehen (ca. 30 Umdrehungen).
- Seite 67 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme ▶ Eingabe-Taste drücken. ✓ Wert wird gespeichert. ✓ Minimale Leistung wird angefahren. ✓ Parameter 72 wird automatisch eingeblendet. ▶ Verbrennung prüfen und ggf. über Parameter 72 optimieren. ▶ -Gehalt mit Drehknopf gemäß Tabelle einstellen: ▪...
- Seite 68 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme 7.4 Abgassystem auf Dichtheit prüfen Bei raumluftunabhängiger Betriebsweise muss das Abgassystem über eine O -Mes- sung auf Dichtheit geprüft werden. ▶ Schlauch 2 über die Messstelle im Zuluft-Ringspalt 1 ins Gerät führen.
- Seite 69 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme 7.5 Leistung anpassen Bei Bedarf kann die maximale Leistung über Parameter 37 bzw. Parameter A10 ver- ändert werden. Leistung reduzieren ▶ Parameter-Ebene aktivieren (s. Kap. 6.3). ▶ Parameter 37 reduzieren, bis gewünschter Gasdurchsatz erreicht ist.
- Seite 70 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 7 Inbetriebnahme 7.6 Feuerungswärmeleistung berechnen Betriebsvolumen [m /h] (Gasdurchsatz) Normvolumen [m /h] (Gasdurchsatz bei 0 °C und 1013 mbar) Erfasster Gasdurchsatz am Gaszähler Gemessene Zeit bei Gasdurchsatzerfassung in sec (V Umrechnungsfaktor Gastemperatur am Zähler [°C]...
- Seite 71 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: ▶ Gerät ausschalten. ▶ Brennstoff-Absperreinrichtungen schließen. ▶ Bei Frostgefahr Anlage entleeren. 71-107 83296201 • 1/2015-03 • Ber...
- Seite 72 Komponenten, die erhöhten Verschleiß aufweisen oder deren Auslegungslebens- dauer überschritten ist bzw. vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden (s. Kap. 9.2). Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt werden: ▪...
- Seite 73 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 9 Wartung Nach jeder Wartung ▶ Gasarmatur auf Dichtheit prüfen (s. Kap. 7.1.1.1). ▶ Abgas- und kondensatführende Bauteile auf Dichtheit prüfen. ▶ Wasserführende Bauteile auf Dichtheit prüfen. ▶ Verbindung Brennerhaube/Gebläse und Brennerhaube/Wärmetauscher auf Dichtheit prüfen.
- Seite 74 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 9 Wartung 9.4 Brenneroberfläche aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9.1). Ausbau ▶ Gaskugelhahn schließen. ▶ Elektrische Anschlüsse 1 am Gaskombiventil und Gebläse entfernen. ▶ Überwurfmutter 2 lösen.
- Seite 75 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 9 Wartung 9.5 Elektroden austauschen Hinweise zur Wartung beachten (s. Kap. 9.1). ▶ Ionisationsleitung an der Platine 5 ausstecken. ▶ Schrauben an Ionisationselektrode 1 entfernen. ▶ Ionisationselektrode und Dichtung 2 austauschen.
- Seite 76 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 9 Wartung 9.6 Wärmetauscher reinigen Hinweise zur Wartung beachten (s. Kap. 9.1). ▶ Brenneroberfläche ausbauen (s. Kap. 9.4). ▶ Elektroden ausbauen (s. Kap. 9.5). ▶ Gasrohr 4 abdecken oder verschließen. ▶...
- Seite 77 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 9 Wartung ▶ Siphondeckel 1 entfernen. ▶ Siphon reinigen und mit Wasser spülen. ▶ Siphondeckel wieder montieren, dabei auf korrekten Sitz der Dichtung 2 achten. ▶ Siphon über Wartungsdeckel mit Wasser füllen und auf Dichtheit prüfen.
- Seite 78 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Schaden durch unsachgemäße Instandsetzung Die Feuerungsanlage kann beschädigt werden. ▶ Nicht mehr als 2 Entriegelungen hintereinander durchführen. ▶ VORSICHT Qualifiziertes Fachpersonal muss die Störungsursache beheben.
- Seite 79 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 10 Fehlersuche 10.2 Fehlerspeicher Im Fehlerspeicher sind die letzten 6 Fehler und der jeweilige Anlagenzustand bei Fehlereintritt gespeichert. Fehler anzeigen ▶ Fehler-Ebene aktivieren (s. Kap. 6.3). ✓ Der zuletzt aufgetretene Fehler wird als Fehler 1 angezeigt.
- Seite 80 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 10 Fehlersuche Anlagenzustände abfragen ▶ Fehler mit Drehknopf wählen. ▶ Eingabe-Taste drücken. ✓ Anlagenzustände bei Fehlereintritt werden angezeigt. ▶ Drehknopf drehen, um Anlagenzustände abzufragen. Prozesswert Einheit Betriebsphase – 0 = Brenner aus 1 = Ruhestandskontrolle Gebläse...
- Seite 81 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 10 Fehlersuche 10.3 Fehler beheben 10.3.1 Warncode Warncode Ursache Behebung ▶ Temperatur am Vorlauffühler > 95 °C Wasserdurchfluss prüfen. ▶ Funktion der Pumpen prüfen. ▶ Wasserdruck prüfen, ggf. nachfüllen. ▶ Gerät wasserseitig entlüften.
- Seite 82 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 10 Fehlersuche Warncode Ursache Behebung ▶ Kommunikation zu EM#5 oder WCM-FS#5 feh- Adressierung prüfen. ▶ lerhaft Verbindung prüfen. ▶ Erweiterungsmodul austauschen. ▶ Fernbedienstation austauschen. ▶ Kommunikation zu EM#6 oder WCM-FS#6 feh- Adressierung prüfen.
- Seite 83 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 10 Fehlersuche 10.3.2 Fehlercode Fehlercode Ursache Behebung ▶ Temperatur am Vorlauffühler > 105 °C Wasserdurchfluss prüfen. ▶ Funktion der Pumpen prüfen. ▶ Wasserdruck prüfen, ggf. nachfüllen. ▶ Gerät wasserseitig entlüften. ▶...
- Seite 84 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 10 Fehlersuche Fehlercode Ursache Behebung ▶ Spannungsversorgung außerhalb Toleranz Spannungsversorgung prüfen. ▶ Gebläse prüfen, ggf. austauschen. ▶ Gerät entriegeln, bei wiederholtem Auftreten WCM-CPU austauschen. ▶ Sicherung F2 24V defekt Sicherung F2 24V prüfen, ggf. Gebläse defekt.
- Seite 85 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 10 Fehlersuche Fehlercode Ursache Behebung ▶ SCOT -Basiswert fehlerhaft gespeichert Einstellung Gasart (P 11 ) prüfen. ® ▶ Gasanschlussdruck prüfen (s. Kap. 5.3). ▶ Gerät entriegeln, bei wiederholtem Auftreten WCM-CPU austauschen.
- Seite 86 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile 11 Ersatzteile 1.25 1.25 1.25 1.26 1.32 1.33 1.18 1.19 1.12 1.20 1.19 1.08 1.03 1.09 1.07 1.10 1.18 1.11 1.02 1.12 1.21 1.21 1.14 1.13 1.06 1.15 1.12 1.16...
- Seite 87 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Deckel 481 015 02 13 2 1.02 Stopfen 446 034 1.03 Lagerschraube 481 011 22 24 7 1.04 Klappe Kesselschaltfeld 481 011 22 36 2 1.05...
- Seite 88 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile 2.19 2.18 2.17 2.16 2.15 2.09 2.14 2.05 2.11 2.06 2.49 2.10 2.48 2.04 2.08 2.12 2.07 2.02 2.13 2.46 2.01 2.45 2.15 2.03 2.39 2.21 2.47 2.43 2.44 2.40...
- Seite 89 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Schraube M4 x 25 Kombi-Torx-Plus metr. 409 258 2.02 Schraube M4 x 12 Kombi-Torx 20 metrisch 409 257 2.03 Gasanschlussstück mit Dichtung und O-Ring 481 011 30 19 2 2.04...
- Seite 90 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile 2.19 2.18 2.17 2.16 2.15 2.09 2.14 2.05 2.11 2.06 2.49 2.10 2.48 2.04 2.08 2.12 2.07 2.02 2.13 2.46 2.01 2.45 2.15 2.03 2.39 2.21 2.47 2.43 2.44 2.40...
- Seite 91 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.24 Doppelnippel R3/4 x G3/4 481 011 30 08 7 2.25 Abgasfühler-NTC 481 011 30 26 7 2.26 Schraube M4 x 10 DIN 912 402 150 2.27...
- Seite 92 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile 3.05 3.03 3.01 3.06 3.07 3.13 3.12 3.08 3.09 3.03 3.02 3.04 3.10 3.11 3.24 3.23 3.22 3.21 3.20 3.19 3.18 3.17 3.16 3.15 3.14 92-107 83296201 • 1/2015-03 • Ber...
- Seite 93 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Schutzkappe für Zündkabel 481 011 30 43 7 3.02 Zündkabel komplett Ausf. K 481 015 30 10 2 mit Massekabel und Schutzkappe 3.03 Tülle 482 101 22 34 7 3.04...
- Seite 94 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile 4.01 4.02 4.04 4.03 4.05 4.29 4.06 4.22 4.29 4.23 4.30 4.08 4.07 4.24 4.31 4.29 4.25 4.26 4.09 4.06 4.10 4.27 4.24 4.11 4.28 4.12 4.13 4.06 4.06 4.17...
- Seite 95 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Schraube M6 x 5 DIN 923 403 319 4.02 Schraube M4 x 35 ISO 4762 402 149 4.03 Ausdehnungsgefäßhalter rechts 481 015 40 02 2 4.04...
- Seite 96 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile 5.02 5.02 5.02 5.02 5.01 5.01 5.01 5.01 5.01 5.01 5.01 5.06 5.01 5.07 5.03 5.03 5.05 5.09 5.05 5.10 5.01 5.01 5.08 5.01 5.01 5.01 5.09 5.01 5.09 5.01...
- Seite 97 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Dichtung 17 x 24 x 2 DIN EN 1514-1 441 076 5.02 Abschlusskappe G¾" 409 000 04 10 7 5.03 Kugelhahn Vorlauf G¾" kpl. rot 471 120 40 037 –...
- Seite 98 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile 6.01 98-107 83296201 • 1/2015-03 • Ber...
- Seite 99 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Wartungsset Bestehend aus: ▪ Brennerdichtung ▪ Dichtung Wartungsdeckel ▪ Dichtung Ionisationselektrode ▪ Ionisationselektrode ▪ Dichtung Zündelektrode ▪ Zündelektrode ▪ Dichtung 17 x 24 x 2 ▪...
- Seite 100 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile 7.01 7.02 7.04 7.03 7.05 7.06 7.07 7.08 100-107 83296201 • 1/2015-03 • Ber...
- Seite 101 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 7.01 Reinigungs-Set Wärmetauscher komplett 481 000 00 57 2 7.02 Reinigungswerkzeug gerade (WTC 15/25/32) – Handgriff Reinigungswerkzeug 481 000 00 67 7 – Befestigungsteil Reinigungsklinge 481 000 00 68 7 –...
- Seite 102 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 12 Technische Unterlagen 12 Technische Unterlagen 12.1 Geräteinterne Verdrahtung 230 V 1 Gebläse 24 V DC 2 Vorlauffühler 3 Abgasfühler 4 Regelspule Gaskombiventil 5 Pufferfühler (nur bei Pufferregelung) 6 Umwälzpumpe 7 Ionisationselektrode...
- Seite 103 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 12 Technische Unterlagen 12.2 Fühlerkennwerte Vorlauffühler Außenfühler (QAC 31) WW-Fühler B3 Abgasfühler WW-Fühler Einschalten B3 Weichenfühler WW-Auslauffühler B12 WW-Fühler Ausschalten B10 NTC 600 Ω NTC 5 kΩ NTC 12 kΩ Ω...
- Seite 104 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 12 Technische Unterlagen 12.3 Umrechnungstabelle O₂/CO₂ -Gehalt -Gehalt in % trocken in %v Erdgas E Erdgas LL Propan (max 11,7 % CO (max 11,5 % CO (max 13,7 % CO 10,5...
- Seite 105 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 13 Projektierung 13 Projektierung 13.1 Ausdehnungsgefäß und Anlagendruck Im Gerät ist ein Ausdehnungsgefäß integriert: ▪ Inhalt 18 Liter ▪ Vordruck 0,75 bar ▶ Mit folgender Tabelle prüfen, ob ein zusätzliches Ausdehnungsgefäß installiert werden muss.
- Seite 106 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 14 Stichwortverzeichnis EnEV-Produktkennwerte ...........19 Entlüftung ................29 Abgasanschluss ..............11 Entriegelungstaste ..............38 Abgasfühler ..............12, 13 Entsorgung ................9 Abgasführung ..............34 Ersatzteil ................87 Abgasgeruch ................. 8 Abgasmassenstrom ............19 Abgasmessstelle ..............34 Abgasmessung ............64, 66 Fabriknummer ..............10...
- Seite 107 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 15-A-S und WTC 25-A-S 14 Stichwortverzeichnis Kesselwirkungsgrad ............19 Sicherung ................17 Kondensat ................33 Siphon ............. 11, 33, 72, 77 Kondensatanschluss ............33 Sonderniveau ...............50 Kondensathebeeinrichtung ..........33 Spannungsversorgung ............17 Kondensatmenge ..............18 Spannverschluss ..............30 Konfiguration ................63 Steilheit .................51 Stellantrieb ..............12, 32 Stillstandszeit ...............71...
