St. Leonhard NX-6324 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Funk-Uhrwerks. Erstellen Sie
Ihre individuelle Uhr, indem Sie einfach eine nach Ihrem
Geschmack dekorierte, dünne Scheibe zwischen Uhrwerk und
Zeiger klemmen. Die Uhreinstellung erfolgt automatisch per
Funk und somit auch der Wechsel zwischen Sommer- und
Winterzeit.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Funk-
Uhrwerk optimal einsetzen können.
Lieferumfang
•
Funk-Uhrwerk
•
3 Zeigersets
•
Bedienungsanleitung
Zusätzlich benötigt: 1 x Batterie Typ AA (z.B. PX-1569)
Produktvarianten
NX-6324: Schleichendes Funk-Uhrwerk mit 3 Zeigersets für
selbstgestaltete Uhren
NX-6325: Funk-Quarz-Uhrwerk mit 3 Zeigersets für
selbstgestaltete Uhren
ZX-1349: 2er-Set Schleichende Funk-Uhrwerke mit 6 Zeigersets
für selbstgestaltete Uhren
ZX-1350: 2er-Set Funk-Quarz-Uhrwerke mit 6 Zeigersets für
selbstgestaltete Uhren
Technische Daten
Stromversorgung 1 x Batterie Typ AA, 1,5 V
Funk-Frequenz 77,5 kHz
Sekunden-Zeiger
Zeigerset Minuten-Zeiger
Stunden-Zeiger
NX-6324 / ZX-1349 72 x 56 x 19 mm
Maße
NX-6325 / ZX-1350 56 x 56 x 19 mm
NX-6324 / ZX-1349 41 g
Gewicht
NX-6325 / ZX-1350 47 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Funk-Uhrwerk
mit 3 Zeigersets für selbstgestaltete Uhren

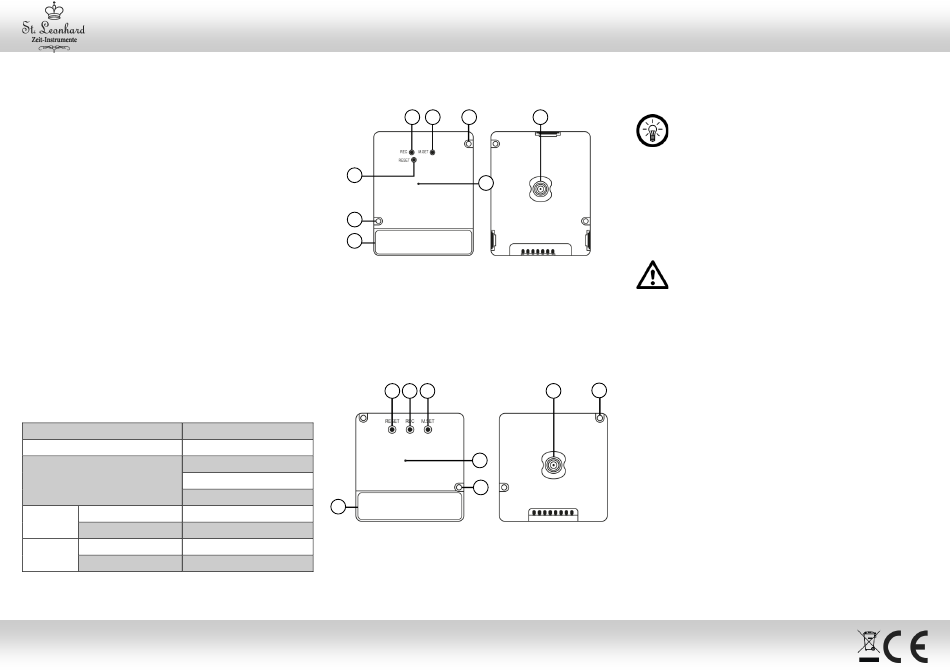

Produktdetails
NX-6324 / ZX-1349
4 5 6
3
8
2
1
1. Batteriefach 5. M.SET-Taste
2. Schraubloch 6. Schraubloch
3. RESET-Taste 7. Welle
4. REC-Taste 8. Sicherheits-Stift
NX-6325 / ZX-1350
2 3 4
5
6
1
1. Batteriefach 5. Sicherheits-Stift
2. RESET-Taste 6. Schraubloch
3. REC-Taste 7. Welle
4. M.SET-Taste 8. Schraubloch
Bedienungsanleitung – Seite 1
Inbetriebnahme
1. Selbstgestaltete Uhr zusammensetzen
1. Entwerfen Sie ein Ziffernblatt.
7
HINWEIS:
Das Ziffernblatt sollte groß genug sein, um das
Uhrwerk zu verdecken.
2. Bohren Sie in der Mitte des Ziffernblatts ein Loch mit einem
Durchmesser von ca. 8 mm.
3. Stecken Sie das Zifferblatt auf die Welle Ihres Funk-
Uhrwerks.
4. Wählen Sie eines der drei Zeigersets aus.
5. Stecken Sie die einzelnen Zeiger in der folgenden
Reihenfolge auf die Welle Ihres Funk-Uhrwerks:
Stundenzeiger – Minutenzeiger – Sekundenzeiger.
ACHTUNG!
Gehen Sie beim Anbringen der Zeiger vorsichtig
vor, diese dürfen nicht verbogen werden.
Verbogene Zeiger können die Funktion der Uhr
beeinträchtigen.
2. Batterien einsetzen
1. Setzen Sie eine Batterie des Typs AA, 1,5 V (nicht im
Lieferumfang enthalten) im offenen Batteriefach auf der
Rückseite Ihres Funk-Uhrwerks ein. Achten Sie dabei auf die
Angaben zur Polarität im Batteriefach.
8
7
3. Sicherheits-Stift entfernen
1. Ziehen Sie auf der Rückseite Ihres Funk-Uhrwerks den
Sicherheits-Stift heraus. Solange dieser sich im Uhrwerk
befindet, können sich die Zeiger nicht bewegen.
4. Montageort
An den Seiten des Funk-Uhrwerks befinden sich zwei
Schraublöcher. An diesen kann Ihre Uhr an der Wand befestigt
werden. Bitte achten Sie bei der Wahl des Montageortes auf
folgende Punkte:
•
Der Montageort sollte sich möglichst in der Nähe eines
Fensters befinden, um guten Funkempfang zu ermöglichen.
•
Beton- und Stahlwände dämpfen das Funksignal.
© REV4 – 15.08.2023 – AS/JvdH/BS//TS
NX-6324-675 ZX-1349-675
NX-6325-675 ZX-1350-675
