AUTODOME inteox 7000i
Netzteilkastenanschlüsse

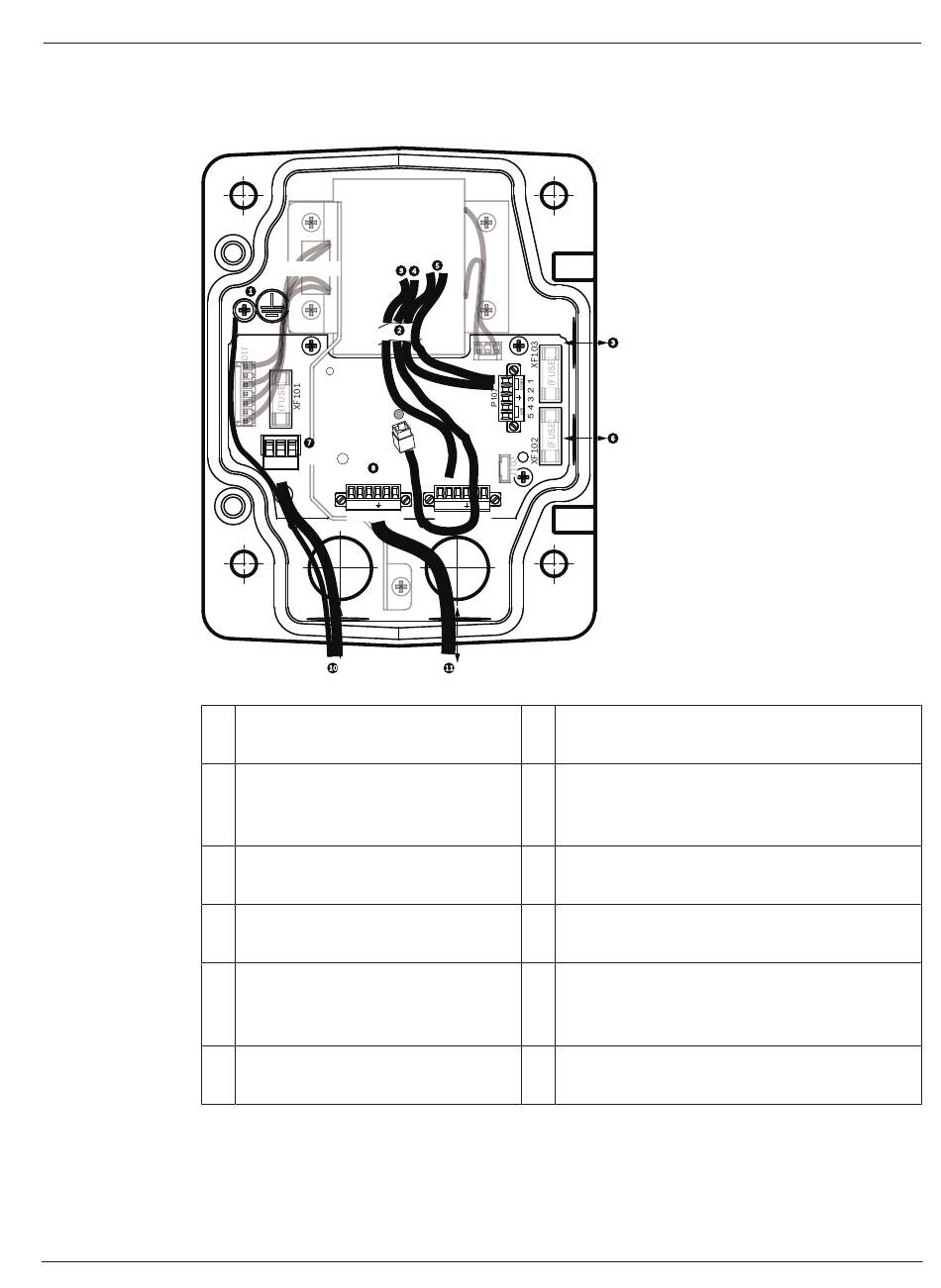

Die folgende Abbildung ist eine detaillierte Darstellung des Hängearmnetzteilkastens mit
Sicherungswerten.
Abbildung 9.2: Hängearmnetzteilkasten
1
2
3
4
5
6
Bosch Security Systems
Installieren der Wand-, Ecken- und Masthalterungen für den Hängearm | de
TRANSFORMER
(115/230VAC
MODELS)
P101
LINE NC NEUT
1 2 3
P106
GND TXD RXD C+ C-
6 5 4 3 2 1
Masseschraube
Vom Kabelbaum (Nexus-
Kabelbündel)
Ein-/Ausgang, 1/2-Zoll-NPS-
Kabelverschraubung (15 mm)
Ethernet-Anschluss
P107-Steckverbinder; 24 VAC zur
Kamera
Ein-/Ausgang, 1/2-Zoll-NPS-
Kabelverschraubung (15 mm)
J102 J102 J102 J102
a
(LED)
P105
GND TXD RXD C+ C-
6 5 4 3 2 1
7 P101-Steckverbinder; Netzeingang
(120 VAC/220 VAC)
8 P106-Steckverbinder; Steuerungseingang/-
ausgang für externen Audioeingang und
‑ausgang
9 P105-Steckverbinder; Audio zur Kamera
10 Netzeingang; 3/4-Zoll-NPS-
Kabelverschraubung (20 mm)
11 Audioeingang/‑ausgang; 3/4-Zoll-NPS-
Kabelverschraubung (20 mm) (beschriftet mit
„SERIAL COMMUNICATIONS")
