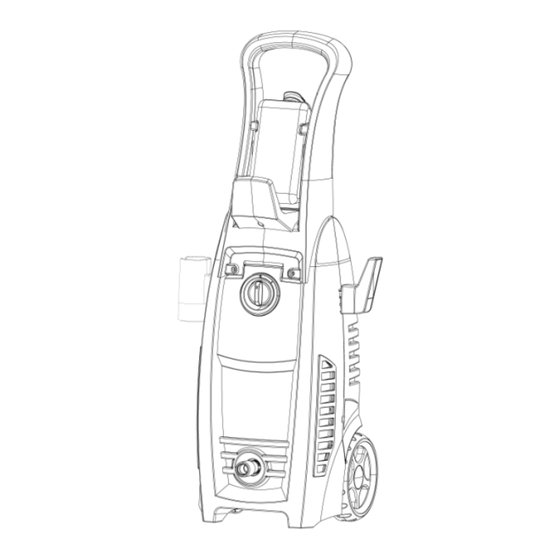

Hochdruckreiniger
Q1W-SP02-1902A
Achtung
Lesen Sie vor Gebrauch unseres Hochdruckreinigers diese
Anleitung bitte aufmerksam durch, um sich mit dem
vorschriftsmäßigen Umgang mit Ihrem Gerät vertraut zu
machen. Bewahren Sie das Handbuch so auf, dass es
immer griffbereit ist.
Werbung
Inhaltszusammenfassung für TrendLine Q1W-SP02-1902A
- Seite 1 Hochdruckreiniger Q1W-SP02-1902A Achtung Lesen Sie vor Gebrauch unseres Hochdruckreinigers diese Anleitung bitte aufmerksam durch, um sich mit dem vorschriftsmäßigen Umgang mit Ihrem Gerät vertraut zu machen. Bewahren Sie das Handbuch so auf, dass es immer griffbereit ist.
- Seite 2 Bedienungsanleitung Seite 2 von 17...
- Seite 3 Bedienungsanleitung Seite 3 von 17...
- Seite 4 Bedienungsanleitung INHALTSVERZEICHNIS Erläuterun der Symbole............………………05 Allgemeine Sicherheitshinweise..............07 Beschreibung der Produktkomponenten............09 Bestimmungsgemäße Verwendung..............10 Montage......................10 Betrieb......................11 Anwendungsgebiet..................12 Seite 4 von 17...
- Seite 5 Bedienungsanleitung Technische Daten....................13 Wartung......................13 Fehlerdiagnose und -behebung...............14 Explosionsdarstellung.…………..……………………..….………..……………..15 EC-Konformitätserklärung .…………..……………………..….…..……………..15 Garantie……………………………………………………………………………...16 ERLÄUTERUNG DER SYMBOLE WICHTIG! Bitte lesen Sie vor Gebrauch dieses Gerätes alle Sicherheits- und Bedienungshinweise. Beachten Sie dabei bitte besonders alle Abschnitte in dieser Bedienungsanleitung, die Warnsymbole und Warnhinweise enthalten. Achtung! Dieses Symbol bedeutet 'Warnung' und weist in dieser Betriebsanweisung auf einen Sachverhalt hin, der ein Verletzungsrisiko birgt.
- Seite 6 Bedienungsanleitung Wasser, das einen Rückflussverhinderer durchlaufen hat, gilt nicht als Trinkwasser. Das Gerät ist nicht für den Anschluss an die Trinkwasserversorgung geeignet. Verwenden Sie es nötigenfalls nur zusammen mit einem Rückflussverhinderer oder einem zulässigen Schlauchsatz gemäß IEC 61770. Doppelt isoliert, Isolationsklasse II Abfallentsorgung und Umweltschutz Schützen Sie die Umwelt! Bringen Sie nicht mehr gebrauchte Werkzeuge, Zubehörteile und Verpackungen zu einem Wertstoffhof, um sie der...
- Seite 7 Bedienungsanleitung 9. Vor Gebrauch des Gerätes sind die Sicherheitshinweise zu lesen. 10. Der Anschluss an die Stromversorgung ist von geschulten Personen gemäß IEC 60364-1 vorzunehmen. Das Stromversorgungssystem für dieses Gerät muss entweder geerdet oder mit einer Fehlerstromvorrichtung ausgestattet sein, die die Stromversorgung unterbricht, wenn der Ableitstrom gegen Erde 30 ms lang 30 mA übersteigt.
- Seite 8 Bedienungsanleitung 6. Berühren Sie Stecker und Steckdosen nicht mit nassen Händen. 7. Benutzen Sie zum Transportieren des Hochdruckreinigers den Handgriff und ziehen Sie nicht am Stromkabel, um das Gerät zu bewegen. 8. Zum Trennen des Steckers vom Netz ziehen Sie am Stecker, nicht am Kabel. 9.
- Seite 9 Bedienungsanleitung sind, die vom Gerät ausgehen können. Geräte und Maschinen dürfen nicht von Kindern benutzt werden. Beaufsichtigen Sie Kinder und verhindern Sie, dass diese mit dem Gerät spielen. 32. Funktion des Sicherheitsventils: wenn der Druck der Pumpe den voreingestellten Wert übersteigt, fließt die überschüssige Flüssigkeit zurück zum Zulaufsystem.
- Seite 10 Bedienungsanleitung MONTAGE ACHTUNG! Ziehen Sie den Netzstecker, bevor Sie Wartungsarbeiten am Gerät durchführen, und verwenden Sie nur Originalteile. Vor Beginn der Reinigungsarbeiten muss sichergestellt werden, dass der Arbeitsbereich frei von Gegenständen ist, von denen eine Gefahr ausgehen kann. Entfernen Sie sämtliche Gegenstände aus dem Arbeitsbereich, die zur Stolperfalle werden können, wie z.
- Seite 11 Bedienungsanleitung Anschluss ans Netz (ABB 11) Stecken Sie den Netzstecker in die Steckdose. BETRIEB ACHTUNG! Tragen Sie beim Arbeiten mit dem Gerät angemessene Schutzkleidung sowie Augen- und Ohrenschutz. Stellen Sie vor jedem Gebrauch sicher, dass das Gerät ordnungsgemäß funktioniert. Stellen Sie sicher, dass die Netzspannung den Angaben auf dem Typenschild des Geräts entspricht.
- Seite 12 Bedienungsanleitung Lebensgefahr! Vom Hochdruckstrahl kann bei unsachgemäßem Umgang Gefahr ausgehen. Der Wasserstrahl darf nicht auf Lebewesen (Personen, Tiere), eingeschaltete Elektrogeräte oder auf das Gerät selbst gerichtet werden. Bei Kontakt mit Reinigungsmitteln: mit reichlich klarem Wasser spülen. Hochdruckreiniger einschalten. Auslösehebel ziehen, um das Gerät zu starten. Die Reinigungsflüssigkeit vermischt sich automatisch mit dem Wasser und wird durch die Düse gesprüht.
- Seite 13 Reinigungsmittel. Drücken Sie die Behälter wieder in die Halterung ein. (ABB 15) Schalten Sie das Gerät in den NIEDERDRUCK-Modus um, indem Sie gegen die verstellbare Lanzenspitze DRÜCKEN. Lösen Sie die Arretierung der Sprühpistole (ABB 16) TECHNISCHE DATEN Modell Q1W-SP02-1902A Eingangs-Nennspannung 230 v, 50 Hz Eingangsleistung 1800 W Betriebsdruck 9 MPa max.
- Seite 14 Bedienungsanleitung IP-Nummer IPX5 Schutzklasse Klasse II Eingangsdruck: 0,6 MPa Wasserzulauftemperatur (max.): 40℃ WARTUNG Die Reinigung im Überblick Der Hochdruckreiniger ist zum Schutz der Pumpe mit einem Wasserfilter (14) ausgestattet. Wird der Filter nicht sauber gehalten, so wird der Wasserstrom zum Gerät behindert, was zu Schäden an der Pumpe führen kann.
- Seite 15 Bedienungsanleitung FEHLERDIAGNOSE UND -BEHEBUNG 1) Keine Spannung. " Überprüfen Sie die Steckdose, das Netzkabel, die Leitung und den Stecker und lassen Sie defekte Teile von einem sachkundigen Elektriker reparieren. " Ein Teil wie z.B. der Betriebsschalter / Motor etc. ist defekt. (bitte setzen Sie sich mit Ihrem Kundendienstvertreter in Verbindung).
- Seite 16 Bedienungsanleitung Explosionsdarstellung Seite 16 von 17...
- Seite 17 Sumec Garantiebedingungen 1. Die Garantiezeit bei Globus beträgt sieben Jahre und beginnt am Tag des Kaufs. Der Kassenbon muss als Nachweis für den Kauf zu jedem Garantiefall eingereicht werden. Unsere Garantieleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. Austausch des Gerätes beschränkt.
