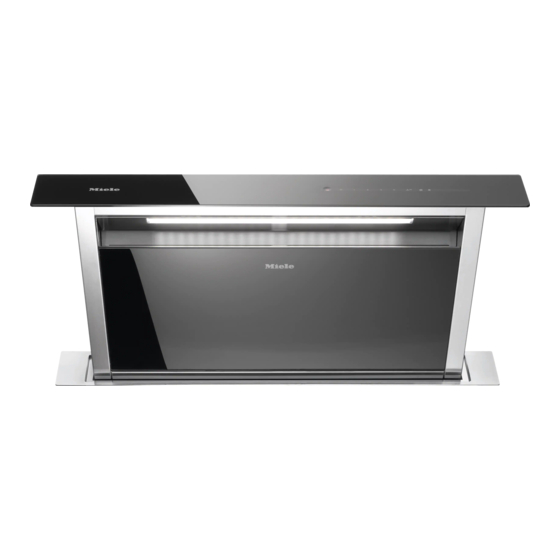

- Seite 1 Gebrauchs- und Montageanweisung Downdraft Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In‐ stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei‐ den Schäden. de-CH M.-Nr. 09 872 020...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Warnungen..............3 Ihr Beitrag zum Umweltschutz ................12 Funktionsbeschreibung ..................13 Übersicht Dunstabzugshaube ................14 Bedienung......................16 Wrasenschirm aus-/einfahren, Gebläse ein-/ausschalten ........16 Leistungsstufe wählen ................... 16 Nachlaufzeit wählen ....................16 Kochstellenbeleuchtung ein/ausschalten .............. 16 Reinigung und Pflege ..................17 Gehäuse......................... -
Seite 3: Sicherheitshinweise Und Warnungen
Hinweise für die Montage, die Sicherheit, den Ge‐ brauch und die Wartung. Dadurch schützen Sie sich und vermei‐ den Schäden an der Dunstabzugshaube. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbe‐ achtung dieser Hinweise verursacht werden. - Seite 4 Sicherheitshinweise und Warnungen Kinder im Haushalt Kinder unter acht Jahren müssen von der Dunstabzugshaube ferngehalten werden – es sei denn, sie werden ständig beaufsichtigt. Kinder ab acht Jahren dürfen die Dunstabzugshaube nur ohne Aufsicht bedienen, wenn ihnen die Dunstabzugshaube so erklärt wurde, dass sie sie sicher bedienen können.
- Seite 5 Durch unsachgemässe Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste‐ hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachleuten durchgeführt werden. Beschädigungen an der Dunstabzugshaube können Ihre Sicher‐ heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.
-
Seite 6: Sicherheitshinweise Und Warnungen
Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Gehäuses. Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si‐ cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden. - Seite 7 Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte Vergiftungsgefahr durch Verbrennungsgase! Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum‐ luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver‐ bund ist grösste Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab‐ gasanlage (z.
- Seite 8 Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be‐ trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuers‐ tättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschliessbare Öff‐...
- Seite 9 Sicherheitshinweise und Warnungen Sachgemässer Gebrauch Durch offene Flammen besteht Brandgefahr! Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z. B. das Flambieren und das Grillen mit offener Flamme ver‐ boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter.
- Seite 10 Sicherheitshinweise und Warnungen Sachgemässe Montage Beachten Sie zu Ihrem Kochgerät die Angaben des Herstellers, ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist. Über Feuerungsstätten mit festen Brennstoffen darf die Dunstab‐ zugshaube nicht montiert werden. Achtung : Diese Dunstabzugshaube kann nicht in Kombination mit einer Gaskochmulde betrieben werden.
-
Seite 11: Reinigung Und Pflege
Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampf-Reiniger. Zubehör Verwenden Sie ausschliesslich Miele Original-Zubehör. Wenn an‐ dere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan‐ tie, Gewährleistung und/oder Produkthaftung verloren. -
Seite 12: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Entsorgung der Transportver‐ Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate‐ Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli‐ Transportschäden. Die Verpackungs‐ che Stoffe, die für ihre Funktion und Si‐ materialien sind nach umweltverträgli‐... -
Seite 13: Abluftbetrieb
Funktionsbeschreibung Abhängig von der Ausführung der Dunstabzugshaube sind folgende Funk‐ tionen möglich: Abluftbetrieb Die Dunstabzugshaube saugt die Koch‐ dünste an. Die Luft wird dabei über das Randabsaugungspaneel und durch die Fettfilter geführt und gereinigt. An‐ schliessend wird die Luft nach aussen geleitet. -
Seite 14: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube... - Seite 15 Übersicht Dunstabzugshaube a Bedienungselemente b Ausfahrbarer Wrasenschirm c Kochstellenbeleuchtung d Paneel für Randabsaugung e Fettfilter f Geruchsfilter Nachkaufbares Zubehör für Umluftbetrieb g Gebläseeinheit h Ausblasstutzen i Ein/Aus-Taste für den ausfahrbaren Wrasenschirm und das Gebläse j Taste für die Kochstellenbeleuchtung k Tasten zur Einstellung der Gebläseleistung l Taste für die Nachlauf-Funktion m Betriebsstunden-Taste...
-
Seite 16: Bedienung
Bedienung Wrasenschirm aus-/einfahren, Nachlaufzeit wählen Gebläse ein-/ausschalten Es ist empfehlenswert, das Gebläse nach dem Kochen noch einige Minuten Berühren Sie die Ein/Aus Taste . weiterlaufen zu lassen. Damit wird die Der Wrasenschirm fährt hoch. Das Ge‐ Küchenluft von verbliebenen Wrasen bläse schaltet auf Stufe 2, die Kochstel‐... -
Seite 17: Reinigung Und Pflege
Reinigungshinweise. zen zu verhindern, ist die Behandlung mit einem Edelstahl-Pflegemittel Reinigen Sie alle Oberflächen und empfehlenswert (bei Miele erhältlich). Bedienungselemente nur mit einem Tragen Sie das Mittel mit einem wei‐ Schwammtuch, Spülmittel und war‐ chen Tuch flächig und sparsam auf. -
Seite 18: Fettfilter Und Paneel Für Randabsaugung
Reinigung und Pflege Fettfilter und Paneel für Ran‐ Paneel und Fettfilter herausnehmen dabsaugung Das Paneel der Randabsaugung und die wiederverwendbaren Metall-Fettfil‐ ter im Gerät nehmen die festen Be‐ standteile des Küchendunstes auf (Fett, Staub usw.) und verhindern so ein Ver‐ schmutzen der Dunstabzugshaube. - Seite 19 Reinigung und Pflege Reinigung des Paneels Bei der Reinigung der Fettfilter im Ge‐ schirrspüler kann es je nach verwen‐ Beachten Sie dazu die Hinweise un‐ detem Reiniger zu bleibenden Verfär‐ ter "Gehäuse". bungen der innenliegenden Filterflä‐ Das Paneel ist nicht zur Reinigung im chen kommen.
-
Seite 20: Geruchsfilter
Reinigung und Pflege Geruchsfilter Bei Umluftbetrieb mit dem Umbausatz DUU 2900 werden in der Umlufteinheit zwei Geruchsfilter eingesetzt. Beachten Sie dazu die zugehörige Gebrauchs- und Montageanweisung. Bei Umluftbetrieb mit dem Umluftkit DUU 151 werden auf der Rückseite der Fettfilter zwei Geruchsfilter DKF 22-1 eingesetzt. -
Seite 21: Montage
Montage Vor der Montage Beachten Sie vor der Montage alle Informationen in diesem Kapitel 12 Blechschrauben 3,5 x 9,5 mm und das Kapitel "Sicherheitshinweise und Warnungen". Montagematerial 6 Schrauben M4 x 8 mm 6 Schrauben 4 x 15 mm Netzkabel 2 Halter unten 2 Halter oben... -
Seite 22: Gerätemasse
Montage Gerätemasse... - Seite 23 Montage a Das Gebläse kann gedreht montiert werden. Die Abluftführung ist damit nach oben, links, rechts, oder nach unten möglich. Das Gebläse ist in gleicher Position auch von hinten am Gerät montierbar. Wird das Gebläse von hinten am Gerät montiert, ist im Montagebereich die Rück‐ wand des Schranks auszuschneiden und hinter dem Schrank der entsprechen‐...
- Seite 24 Montage Setzen Sie die Downdraft vorsichtig Befestigen Sie die unteren Halter mit in den vorbereiteten Ausschnitt ein je zwei Schrauben so am Gehäuse (siehe Gerätemasse). der Downdraft, dass die Füsse auf dem Schrankboden stehen. Die Hal‐ ter können dazu auch gedreht mon‐ tiert werden.
- Seite 25 Montage M4 x 8 mm 4 x 15 mm Montieren Sie die oberen Halter lose am Gehäuse der Downdraft. Die Halter sind in der Aufnahme ver‐ schiebbar. Richten Sie die Downdraft senkrecht Schieben Sie die Halter nach oben, aus und schrauben Sie die Halter am und verschrauben Sie sie unter der Schrankboden fest.
- Seite 26 Montage dai3459g Alternativ kann das Gebläse von hin‐ Die Verbindungsleitung aus der ten an der Downdraft montiert wer‐ Downdraft zur Gebläseeinheit führen den. und am Gebläse einstecken. – Dazu ist der hintere Deckel vom Ge‐ Das Kabel verlegen und mit der bei‐ häuse zu lösen und an der Vordersei‐...
- Seite 27 Montage Stecken Sie die beiliegende Netzlei‐ tung in den entsprechenden An‐ schluss an der Unterseite des An‐ Drehen Sie das Gebläse so, dass der schlusskastens. Ausblasstutzen in die gewünschte Richtung weist und befestigen Sie es an der Downdraft. ...
-
Seite 28: Abluftbetrieb
Montage Umluftbetrieb Wenn die baulichen Voraussetzungen einen Abluftanschluss nicht zulassen, müssen Sie die Downdraft für den Um‐ luftbetrieb vorbereiten. Dazu gibt es mehrere Möglichkeiten: Befestigen Sie die Abluftleitung am Ausblasstutzen, z.B. einen flexiblen Abluftschlauch mit einer Schlauch‐ schelle (nachkaufbares Zubehör). Abluftbetrieb ... -
Seite 29: Abluftleitung
Abluftleitung Soll die Abluft ins Freie geleitet wer‐ Bei gleichzeitigem Betrieb der den, empfehlen wir die Installation ei‐ Dunstabzugshaube und einer raum‐ nes Teleskop-Mauerkastens oder ei‐ luftabhängigen Feuerstätte besteht ner Dachdurchführung (nachkaufba‐ unter Umständen Vergiftungsgefahr! res Zubehör). Beachten Sie unbedingt das Kapitel “Sicherheitshinweise und Warnun‐... -
Seite 30: Elektroanschluss
Elektroanschluss Die Dunstabzugshaube darf nur an eine vorschriftsmässig installierte Steckdose AC 230 V ~ 50 Hz angeschlossen wer‐ den. Die Elektroanlage muss nach Vorschrift ausgeführt sein! Zur Erhöhung der Sicherheit empfiehlt es sich, dem Gerät einen FI-Schutz‐ schalter mit einem Auslösestrom von 30 mA vorzuschalten. -
Seite 31: Position Des Typenschildes
Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih‐ ren Miele Fachhändler oder den Miele Kundendienst Die Telefonnummer des Kundendiens‐ tes finden Sie am Ende dieser Ge‐ brauchsanweisung. Der Kundendienst benötigt Modellbe‐ zeichnung und Fabrikationsnummer Ih‐... -
Seite 32: Technische Daten
Technische Daten Gebläsemotor 275 W Kochstellenbeleuchtung Gesamtanschlusswert 282 W Netzspannung, Frequenz AC 230 V, 50 Hz Absicherung 10 A Länge der Netzanschlussleitung 1,5 m Gewicht 37 kg... - Seite 36 DA 6890 de-CH M.-Nr. 09 872 020 / 01...
