EINSTELLUNGEN
8.1
SCHNITTHÖHE

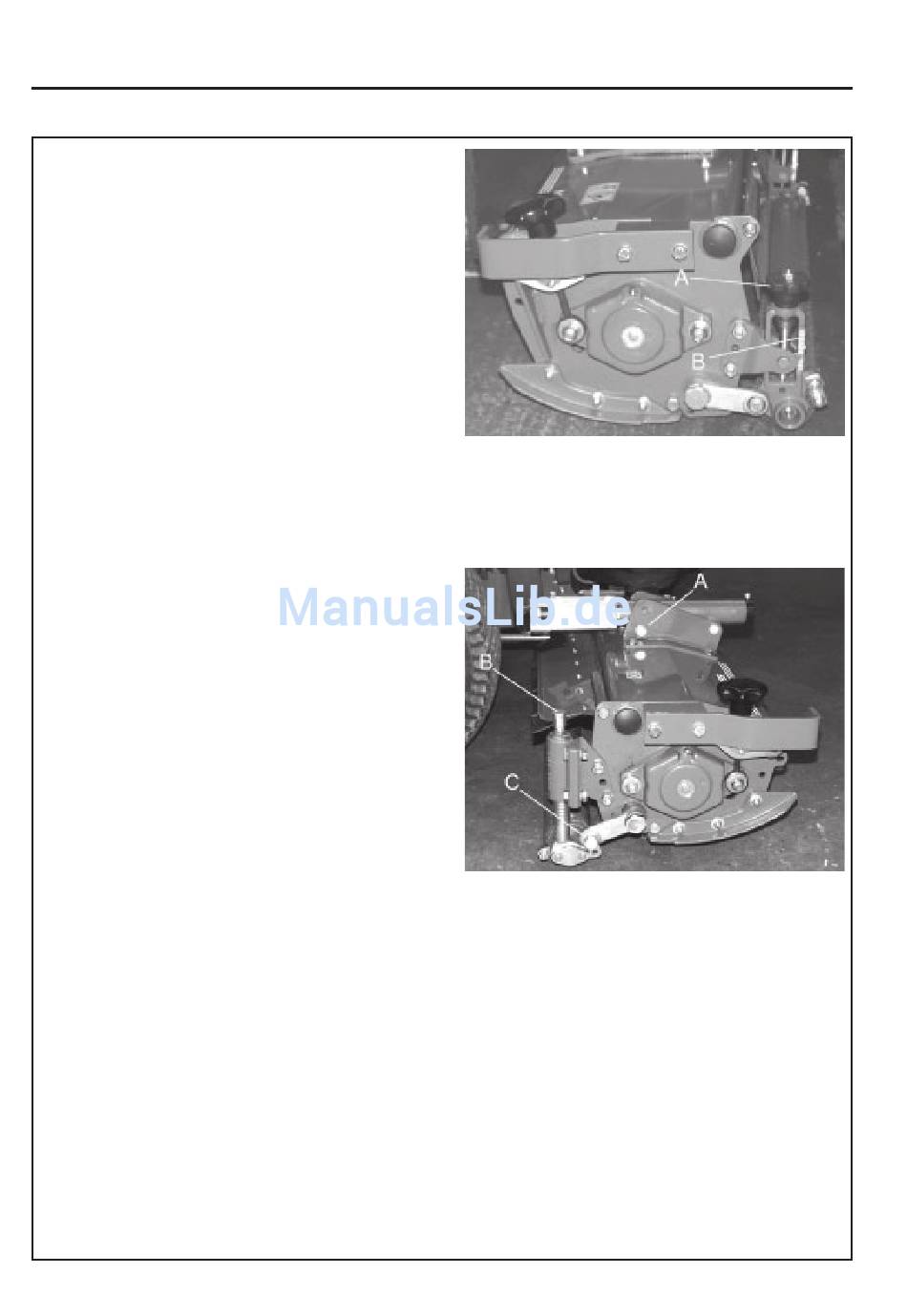

Die Schnitthöhe kann folgendermaßen eingestellt
werden:
Zwischen 13 mm und 51 mm (61 mm am
Einstellschlüssel) an der unverstellbaren Kopfeinheit
Magna 250.
Zwischen 13 mm und 35 mm an der Standardklinge
der verstellbaren Kopfeinheit Sport 200.
EINSTELLEN DES HANDRADS:
1. Das Einstellhandrad (A) zum Erhöhen der
Schnitthöhe im Uhrzeigersinn, und zum Reduzieren
der Schnitthöhe entgegen dem Uhrzeigersinn drehen.
2. Sicherstellen, daß an beiden Einstellern an allen
Schneidvorrichtungen dieselbe Einstellung
vorgenommen wird. Die Anzeiger (B) an jedem Ende
des Rollenaufbaus helfen dabei, eine gleichmäßige
Einstellung der Schnitthöhe zu erzielen.
HINWEIS:
Die Ziffern 1 bis 9 dienen nur als Hinweis
von einer Seite der Rolle zur anderen und haben keine
Relation zur Schnitthöhe, außer daß jede
Maßeinteilung ca. 6,25 mm Bewegung der
Schnitthöhe bei unverstellbaren Kopfeinheiten und
3,75 mm bei verstellbaren Kopfeinheiten ergibt. Diese
Anzeiger werden im Werk eingestellt, und wenn der
Zeiger an jedem Ende der Rolle gleich eingestellt ist,
verläuft die Rolle parallel mit der unteren Klinge. Wenn
die Rolle und untere Klinge aus irgendeinem Grund
nicht parallel miteinander verlaufen, kann die Rolle
durch Drehen eines der Handräder parallel zur unteren
Klinge eingestellt werden. Anschließend kann ein
Anzeiger durch Lösen der kleinen Klemmschraube in
der Mitte der Anzeigerplatte und durch Positionieren
des Anzeigers relativ zum Zeiger am
gegenüberliegenden Ende des Rollenaufbaus
eingestellt werden.
3. Es sind keine anderen Einstellungen erforderlich.
4. ES HANDELT SICH HIER UM EINEN
SELBSTSPERRENDEN MECHANISMUS, UND ES
IST NICHT NÖTIG, DEN MECHANISMUS ZU
DE-24
RANSOMES PARKWAY 2250 PLUS
SICHERHEITS- UND BEDIENUNGSANLEITUNG
SPERREN ODER LÖSEN.
EINSTELLEN DES
SCHRAUBENSCHLÜSSELTYPS:
1)
Die beiden Schrauben (C) lösen, die die
Exzenterbuchse im Hebel festhalten.
2)
Den Einsteller (B) hinten an der Vorrichtung
zum Reduzieren der Schnitthöhe im
Uhrzeigersinn und zum Erhöhen der
Schnitthöhe entgegen dem Uhrzeigersinn
drehen.
3)
Nach dem Einstellen die Schrauben (C) auf
ein Drehmoment von maximal 17 Nm
anziehen.
