3.6.2.3 Schalten zeitlich begrenzt
Die Sicherheits-Aus-Funktion ermöglicht ein automatisches Ausschalten des Ausgangs nach einer einstellbaren Sicherheits-Aus
Zeit. Der Ausgang arbeitet als normaler Schaltausgang wird jedoch zur Sicherheit nach einer Zeit ausgeschaltet.
Beispiel: Dachboden, die Beleuchtung kann normal geschaltet werden geht jedoch spätestens nach 3 h aus.
Parameter
Zusätzliches Schaltobjekt
mit Sicherheits Aus

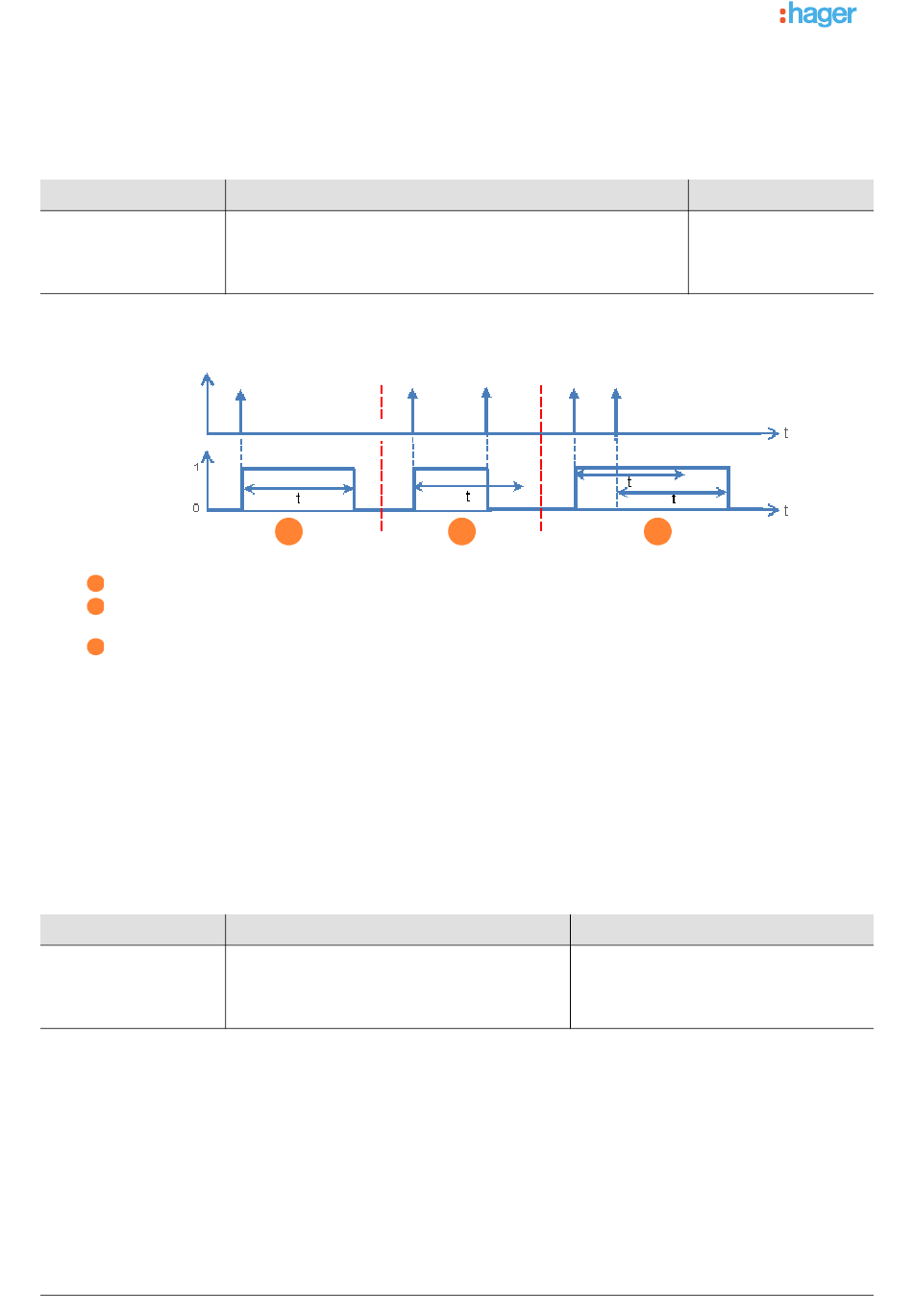

Funktionsdiagramm
Befehl
Ausgang
1
Senden eines EIN-Befehls: der Ausgang auf EIN, nach Ablauf der Sicherheits-Aus Zeit t wird AUS geschaltet.
2
Senden eines EIN-Befehls: der Ausgang schaltet auf EIN.
Senden eines AUS-Befehls vor Ablauf der Sicherheits-Aus Zeit t: der Ausgang schaltet auf AUS.
3
Senden eines EIN-Befehls: der Ausgang schaltet auf EIN.
Senden eines EIN-Befehls vor Ablauf der Sicherheits-Aus Zeit t: der Ausgang bleibt auf EIN und die
Sicherheits-Aus Zeit t wird erneut gestartet.
Kommunikationsobjekte:
Parameter
Stunden (h)
Minuten (min)
Sekunden (s)
Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde.
Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Zusätzliches Schaltobjekt mit Sicherheits Aus den folgenden
Wert aufweist: Aktiv.
* Defaultwert
TYA606E
Der Parameter zur Einstellung der Sicherheits-Aus Zeit sind:
Ausgeblendet.
Eingeblendet.
Ein
Ein
1
2 - Ausgang 1 - Sicherheits Aus - Schaltobjekt (1 bit - 1.001 DPT_Switch)
34 - Ausgang 2 - Sicherheits Aus - Schaltobjekt (1 bit - 1.001 DPT_Switch)
66 - Ausgang 3 - Sicherheits Aus - Schaltobjekt (1 bit - 1.001 DPT_Switch)
98 - Ausgang 4 - Sicherheits Aus - Schaltobjekt (1 bit - 1.001 DPT_Switch)
130 - Ausgang 5 - Sicherheits Aus - Schaltobjekt (1 bit - 1.001 DPT_Switch)
162 - Ausgang 6 - Sicherheits Aus - Schaltobjekt (1 bit - 1.001 DPT_Switch)
Beschreibung
Dieser Parameter legt die Dauer des Zeitbetriebs
des Sicherheits-Aus-Schaltobjekt fest, sofern dieser
aktiviert ist.
Beschreibung
Aus
Ein
2
1 Stunden: 0 bis 23 h
0 Minuten: 0 bis 59 min
0 Sekunden: 0 bis 59 s
36
Wert
Inaktiv*
Aktiv
Ein
3
Wert
6T 8099-01b
