INHALTSVERZEICHNIS

Beschreibung

Quickstart
Bedienelemente
Verkabelung
Aufbaubeispiele
Technische Daten
Block Diagramm
Abmessungen
Herzlichen Glückwunsch! Sie haben sich mit dem AM12 von DYNACORD für einen Aktiven
Monitor modernster Technologie entschieden.
Der AM12 ist ein aktives 2-Weg Lautsprechersystem welches für den Einsatz als Bühnenmonitor
oder auch als Beschallungsanlage entwickelt wurde.Durch die vielfältigen Anschluß- und
Einstellmöglichkeiten (MIC, LINE und AUX) werden Ihrer Kreativität keine Grenzen gesetzt.
Sie können den AM12 problemlos als Monitor auf der Bühne, kleines PA-System oder als
Beschallungsanlage für z.B. Präsentationen oder Veranstaltungen einsetzen.Durch die Verwendung
hochwertiger Lautsprecherkomponenten und modernster Endstufentechnologie erzeugt der
AM12 einen überdurchschnittlich hohen Schalldruck und bietet dabei ein Maximum an klanglicher
Performance. Die eingebauten High Efficiency Endstufen mit 300W/4Ohm für den Lo Kanal und
60W /8Ohm für den HI Kanal stehen Ihnen bei allen Ihren Beschallungsaufgaben leistungsstark und
zuverlässig zur Seite. An der Speakon-Buchse für Extension Speaker können Sie je nach Bedarf
eine passive Monitorbox, wie die M12 oder einen Subwoofer anschließen.Um den Sound des AM12
an die jeweilige Anwendung bzw. akustische Umgebung anzupassen, haben Sie mit der integrierten
Acoustic Processing Section alles unter Kontrolle.
Auspacken und Garantie
Öffnen Sie die Verpackung und entnehmen Sie den AM12. Ziehen Sie die Schutzfolie vom Griff ab.
Es liegt noch zusätzlich zu dieser Bedienungsanleitung ein Netzkabel, eine Zugentlastung und die
Garantiekarte bei. Überprüfen Sie bitte ob die Garantiekarte vollständig ausgefüllt ist, denn nur so
können Sie etwaige Garantieansprüche geltend machen. Sie haben auf das Gerät 36 Monate Garan-
tie, die ab dem Zeitpunkt der Aushändigung durch den Händler beginnt. Bewahren Sie zur Garantie-
karte auch den Kaufbeleg, der den Termin der Übergabe festlegt, auf.
Aufstellen und Anschließen
Stellen Sie den AM12 immer mit den dafür vorgesehenen Gummifüßen auf eine ebene Unterlage,
so daß eine sichere Arbeitslage gewährleistet ist. Der Kühlkörper auf der Geräterückseite darf beim
Betrieb nicht abgedeckt werden. Der AM12 würde ansonsten durch thermische Überlastung in den
Protect-Mode schalten. Das Gerät nimmt dadurch zwar keinen Schaden, aber die Wiedergabe wird
bis zum Wiedereinschalten unterbrochen. Der Lautsprecherausgang (EXTENSION SPEAKER) auf
der Rückseite des Gerätes ist mit professionellen SPEAKON-Hochlaststeckverbindungen ausgeführt.
Diese Anschlußart stellt eine absolut sichere Verbindung zu einem Zusatzlautsprecher her. Die Bele-
gung der Buchsen ist 1+(hot) und 1-(cold).
Vor dem Anschließen ans Netz stellen Sie bitte fest, ob die am Gerät im Bereich des Netzschalters
aufgedruckte Betriebsspannung Ihrer Netzspannung entspricht. Um das Netzkabel vor ungewolltem
Herausziehen aus der Netzbuchse zu sichern, können Sie die dem Gerät beiliegende Zugentlastung
montieren.

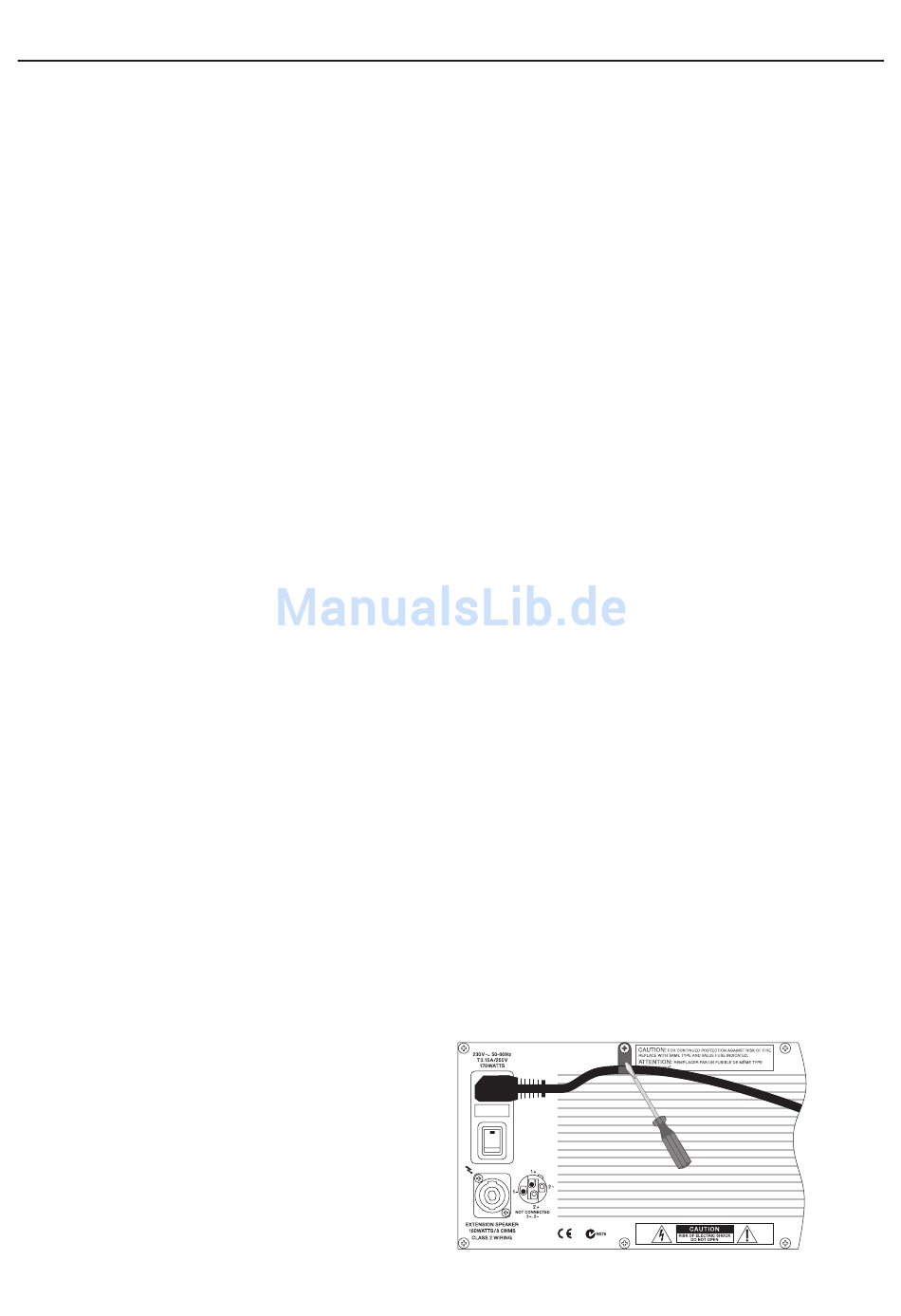

Entfernen Sie hierzu die im Bild gezeigte
Schraube. Schieben Sie die Zugentlastung
über das Netzkabel und befestigen diese
mit der Schraube an der AM12 Blende.
............................................................................... 3
............................................................................... 4
............................................................................... 5
............................................................................... 8
............................................................................... 23
................................................................................ 24
................................................................................ 25
................................................................................ 25
