Inhaltszusammenfassung für Auma MATIC AM 01.1

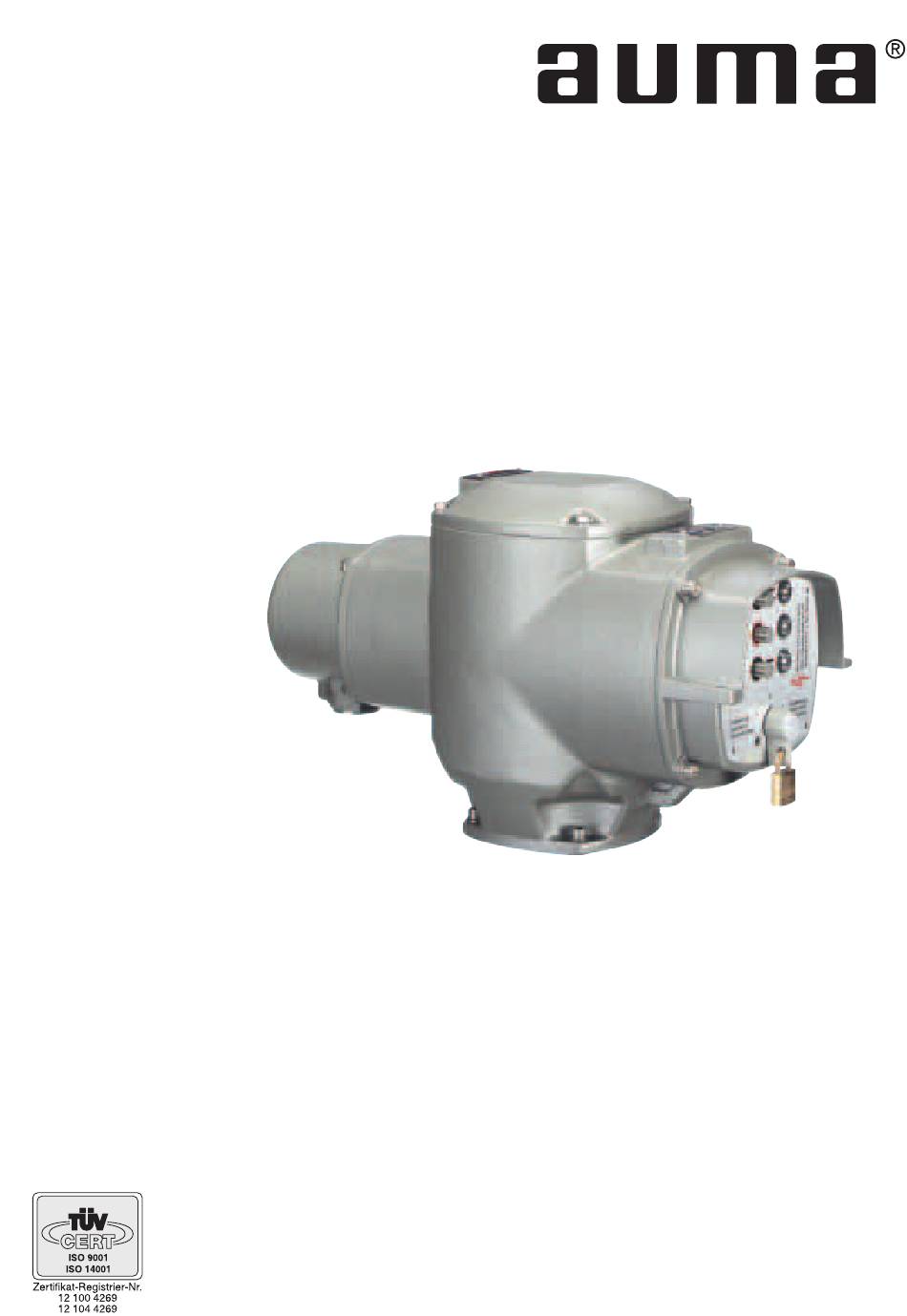

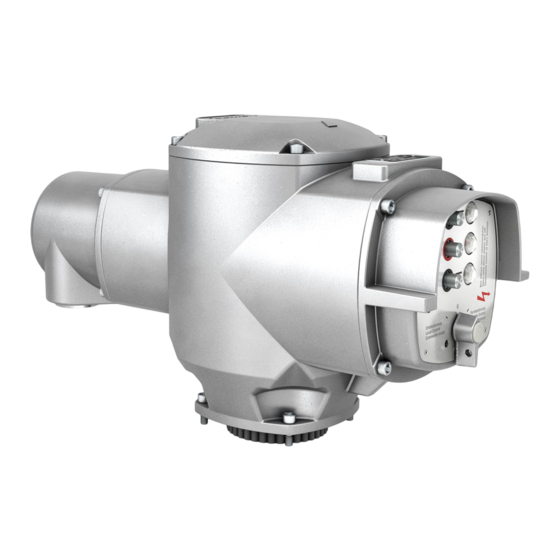

- Seite 1 Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 INTERBUS-S Kurzanleitung Busanschluss...
- Seite 2 Gültigkeit dieser Anleitung: Diese Anleitung gilt für Drehantriebe der Typenreihen SA(R) 07.1 – SA(R) 16.1 und für Schwenkantriebe der Typenreihe SG 05.1 – SG 12.1 zusammengebaut mit der Steuerung AUMA MATIC AM 01.1/AM 02.1 mit INTERBUS-S Schnittstelle. Inhaltsverzeichnis Sicherheitshinweise Anwendungsbereich...
- Seite 3 Kurzanleitung Busanschluss INTERBUS-S Sicherheitshinweise Anwendungsbereich AUMA Stellantriebe sind für die Betätigung von Industriearmaturen, wie z. B. Ventilen, Schiebern, Klappen und Hähnen bestimmt. Andere Anwendungen erfordern Rücksprache mit dem Werk. Bei nicht bestimmungsgemäßem Einsatz und eventuell hieraus resultierenden Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender.
- Seite 4 Die Einstellung entsprechend der zum Antrieb passenden Betriebsanleitung vornehmen: Drehantriebe SA(R) 07.1 – 16.1 mit AUMA MATIC AM 01.1/AM 02.1 Schwenkantriebe SG 05.1 – 12.1 mit AUMA MATIC AM 01.1/AM 02.1 Netzanschluss Arbeiten an elektrischen Anlagen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft oder von unterwie-...
- Seite 5 Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 Kurzanleitung Busanschluss INTERBUS-S Bild B: Anschluss-Platine Tabelle 1: Schalterstellung S1 Busabschluss eingeschaltet Punkt nicht sichtbar Kein weiterführender Fernbus angeschlossen. Antrieb ist letzter Teilnehmer (Auslieferungszustand). Busabschluss ausgeschaltet Weiterführender Fernbus angeschlossen, Punkt sichtbar d.h. Leitung an X2 angeschlossen. Antrieb ist nicht letz- ter Teilnehmer.
- Seite 6 Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 INTERBUS-S Kurzanleitung Busanschluss INTERBUS-S-Platine Die INTERBUS-S-Platine befindet sich in der Steuerung AUMA MATIC und ist nach Lösen der Befestigungsschrauben 8.1 (Bild A) und Entfernen des Deckels zugänglich. Bild C: INTERBUS-S-Platine Schalterbeschreibung Die Schalter AI 1 und AI 2 dienen zur Programmierung der Eingangspegel der beiden Analogeingänge X10 und X12.
- Seite 7 Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 Kurzanleitung Busanschluss INTERBUS-S Verhalten bei Kommunikationsausfall: J4 (Bild C) ‘fail-safe’ Verhalten AUF: OFF oder kein Jumper = fail as is ON = fail open J5 (Bild C) ‘fail-safe’ Verhalten ZU: OFF oder kein Jumper = fail as is ON = fail close Es darf immer nur ein Jumper auf ON stehen.
- Seite 8 Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 INTERBUS-S Kurzanleitung Busanschluss 6.4.1.1 Slave INPUT (= SPS OUTPUT) Byte 1 Byte 2 Byte 3 Byte 4 7 6 5 4 3 2 1 0 Reserve Reserve Reserve Signal Beschreibung Datentyp Kodierung Bemerkungen 0 = keine Fahrt Busbefehl zum Öffnen...
- Seite 9 Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 Kurzanleitung Busanschluss INTERBUS-S Signal Beschreibung Datentyp Kodierung Bemerkungen Elektrische Störung 0 = kein Fehler 1 Bit (Phasenfehler) 1 = elektrische Störung (Phasenfehler) 0 = Motorschutz nicht angesprochen Motorschutz 1 Bit 1 = Motorschutz angesprochen 10 Bit mit Bit 4.6...
- Seite 10 Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 INTERBUS-S Kurzanleitung Busanschluss Signal Beschreibung Datentyp Kodierung Bemerlungen Elektrische Störung 0 = kein Fehler 1 Bit (Phasenfehler) 1 = elektrische Störung (Phasenfehler) 0 = Motoschutz nicht angesprochen Motorschutz 1 Bit 1 = Motoschutz angesprochen 10 Bit mit Bit 4.6...
- Seite 11 Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 Kurzanleitung Busanschluss INTERBUS-S Stichwortverzeichnis Abschaltart Lagerung Warnungen Anschluss-Platine Leuchtdioden Wartung Logik-Platine Wegschaltung Busanschluss Netzanschluss Datenbreite Datenschnittstelle OUTPUT Drehmomentschaltung Potentiometer Elektroanschluss ID-Nummer INPUT (Slave) Schalterbeschreibung Sicherheitshinweise Kommunikationsausfall Transport Informationen auch im Internet: Schaltplan, Prüfprotokolle und weitere Informationen zum Antrieb können durch Eingabe der Auftragsnummer oder der KOM NR.
- Seite 12 D - 79373 Müllheim D - 73747 Ostfildern +49 (0)7631/809-0 +49 (0)711 / 34803 0 +49 (0)7631/809 250 +49 (0)711 / 34803 34 riester@auma.com riester@wof.auma.com www.auma.com www.auma.com Detailierte Informationen zu den AUMA Produkten finden Sie im Internet unter: Y003.725/001/de/1.04 www.auma.com...
