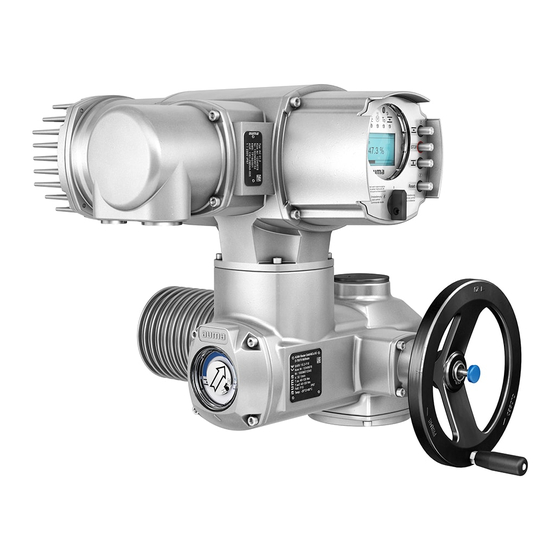

Auma SA 07.2 Betriebsanleitung
Drehantriebe; steuereinheit: elektromechanisch mit stellantriebs-steuerung
Vorschau ausblenden
Andere Handbücher für SA 07.2:
- Montage (104 Seiten) ,
- Betriebsanleitung (100 Seiten) ,
- Bedienungsanleitung (88 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Auma SA 07.2
Inhaltszusammenfassung für Auma SA 07.2
- Seite 1 Drehantriebe SA 07.2 SA 16.2 SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch mit Stellantriebs-Steuerung AC 01.2 Intrusive Ansteuerung Parallel Profibus DP Profinet Modbus RTU Modbus TCP/IP Foundation Fieldbus HART Betriebsanleitung Montage und Inbetriebnahme...
-
Seite 2: Inhaltsverzeichnis
Zielgruppe: Dieses Dokument enthält Informationen für Montage-, Inbetriebnahme- und Wartungspersonal. Referenzunterlagen: Handbuch (Betrieb und Einstellung) Stellantriebs-Steuerung AC 01.2 Profinet Handbuch (Geräteintegration Feldbus) Stellantriebs-Steuerung AC 01.2 Profinet Referenzunterlagen sind im Internet unter http://www.auma.com erhältlich. Inhaltsverzeichnis Seite Sicherheitshinweise....................... 1.1. Voraussetzungen für den sicheren Umgang mit dem Produkt 1.2. - Seite 3 Sprache ändern Anzeigen..........................8.1. Anzeigen bei Inbetriebnahme 8.2. Anzeigen im Display 8.2.1. Rückmeldungen von Stellantrieb und Armatur 8.2.2. Statusanzeigen nach AUMA Kategorie 8.2.3. Statusanzeigen nach NAMUR-Empfehlung 8.3. Meldeleuchten der Ortssteuerstelle 8.4. Optionale Anzeigen 8.4.1. Mechanische Stellungsanzeige über Anzeigemarke Meldungen (Ausgangssignale).....................
- Seite 4 Vorbeugende Maßnahmen zur Instandhaltung und sicheren Betrieb 13.2. Wartung 13.3. Entsorgung und Recycling Technische Daten........................14.1. Technische Daten Drehantrieb 14.2. Technische Daten Stellantriebs-Steuerung 14.3. Anziehdrehmomente für Schrauben Ersatzteilliste.......................... 15.1. Drehantriebe SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 15.2. Stellantriebs-Steuerung AC 01.2 mit Elektroanschluss SF Stichwortverzeichnis......................
-
Seite 5: Sicherheitshinweise
Veränderungen am Gerät sind nur mit schriftlicher Zustimmung des Herstellers erlaubt. 1.2. Anwendungsbereich AUMA Drehantriebe SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 sind für die Betätigung von Industriearmaturen, wie z. B.Ventilen, Schiebern, Klappen und Hähnen bestimmt. Andere Anwendungen sind nur mit ausdrücklicher (schriftlicher) Bestätigung des Herstellers erlaubt. -
Seite 6: Warnhinweise
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Sicherheitshinweise AC 01.2 Intrusive Profinet Lastenaufzüge nach EN 81-1/A1 Rolltreppen Dauerbetrieb Erdeinbau dauerhaften Unterwassereinsatz (Schutzart beachten) explosionsgefährdete Bereiche strahlenbelastete Bereiche in Nuklearanlagen Bei unsachgemäßem oder nicht bestimmungsgemäßem Einsatz wird keine Haftung übernommen. -
Seite 7: Kurzbeschreibung
Drehantrieb Ein Drehantrieb ist ein Stellantrieb, der auf die Armatur ein Drehmoment über mindestens eine volle Umdrehung überträgt. AUMA Drehantrieb Bild 1: AUMA Drehantrieb SA 10.2 Drehantrieb mit Motor und Handrad Stellantriebs-Steuerung Ortssteuerstelle mit Display, (a) Wahlschalter und (b) Drucktaster Armaturenanschluss, z.B. - Seite 8 Die Software AUMA CDT ist über unsere Website im Internet unter www.auma.com kostenlos beziehbar. Die AUMA Cloud ist das Herz der digitalen AUMA Welt. Sie ist die interaktive Plattform, um die Instandhaltung von AUMA Stellantrieben effizient und kostenorientiert zu organisieren. In der AUMA Cloud lassen sich Gerätedaten von allen Stellantrieben in einer Anlage sammeln und übersichtlich darstellen.
-
Seite 9: Typenschild
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Typenschild Typenschild Bild 4: Anordnung der Typenschilder Typenschild Stellantrieb Typenschild Stellantriebs-Steuerung Typenschild Motor Zusatzschild, z.B. KKS-Schild Typenschild Stellantrieb Bild 5: Typenschild Stellantrieb (Beispiel) (= Herstellerlogo);... - Seite 10 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Typenschild AC 01.2 Intrusive Profinet Typenschild Stellantriebs-Steuerung Bild 6: Typenschild Stellantriebs-Steuerung (Beispiel) Typenbezeichnung Auftragsnummer Seriennummer Anschlussplan Stellantrieb Schaltplan Stellantriebs-Steuerung Netzspannung AUMA Leistungsklasse Schaltgeräte zul. Umgebungstemperatur Schutzart [10] Ansteuerung [11]...
-
Seite 11: Typenbezeichnung
Daten des Gerätes ermittelt werden. Bei Rückfragen zum Produkt bitten wir Sie stets diese Nummer anzugeben. Im Internet unter http://www.auma.com > Service & Support > myAUMA bieten wir einen Service an, über den ein berechtigter Benutzer durch Eingabe der Auftragsnummer auftragsbezogene Dokumente wie Schaltpläne und Technische... -
Seite 12: Ansteuerung
Profinet/24 V DC Ansteuerung über Profinet Schnittstelle und Steuerspannung für AUF - ZU Ansteuerung über digitale Eingänge (AUF, HALT, ZU) Mit unserer AUMA Assistant App können Sie den DataMatrix-Code einscannen DataMatrix-Code und erhalten damit als autorisierter Benutzer den direkten Zugriff auf auftragsbezogene Dokumente des Produktes ohne die Auftrags- oder Seriennummer eingeben zu müssen. -
Seite 13: Transport Und Lagerung
Last gegen Herausfallen, Abrutschen oder Kippen sichern. Probehub auf geringer Höhe durchführen, absehbare Gefahren z.B. durch Kippen beseitigen. Bild 9: Beispiel: Heben des Stellantriebs Gewichte Tabelle 5: Gewicht Stellantriebs-Steuerung AC 01.2 mit Elektroanschluss vom Typ: Gewicht ca. [kg] AUMA Rundsteckverbinder mit Schraubanschluss... - Seite 14 SA 16.2/ VD... SAR 16.2 AD... Siehe Motortypenschild Angegebenes Gewicht beinhaltet Drehantrieb AUMA NORM, mit Drehstrommotor, Elektroanschluss in Standardausführung, Anschlussform B1 und Handrad. Bei anderen Anschlussformen zusätzliche Gewichte beachten. Tabelle 7: Gewichte Drehantriebe SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2...
-
Seite 15: Lagerung
FN... 80-... / FN... 90-... SAR 14.6 FN... 112-... SA 16.2/ FN... 100-... SAR 16.2 Siehe Motortypenschild Angegebenes Gewicht beinhaltet Drehantrieb AUMA NORM, mit Gleichstrommotor, Elektroanschluss in Standardausführung, Anschlussform B1 und Handrad. Bei anderen Anschlussformen zusätzliche Gewichte beachten. Tabelle 9: Gewichte Anschlussform Typenbezeichnung Flanschgröße [kg] A 07.2... -
Seite 16: Langzeitlagerung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Transport und Lagerung AC 01.2 Intrusive Profinet Mögliche Schäden durch zu tiefe Temperaturen! Die Stellantriebs-Steuerung darf nur bis zu einer Temperatur von 30 °C dauer- haft gelagert werden. Auf Anfrage darf die Stellantriebs-Steuerung in speziellen Fällen auch bei Temperaturen bis zu 60 °C für kurze Zeit transportiert werden. -
Seite 17: Montage
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Montage Montage 5.1. Einbaulage Bei Verwendung von Fett als Schmierstofftyp kann das hier beschriebene Produkt in beliebiger Einbaulage betrieben werden. Bei Verwendung von Öl statt Fett im Getrieberaum des Stellantriebs ist eine senkrechte Einbaulage, mit Flansch nach unten vorgeschrieben. -
Seite 18: Übersicht Anschlussformen
Hohlwelle des Stellantriebs auf die Armaturenspindel [3]. Die Anschlussform A kann Schubkräfte aufnehmen. Zur Anpassung der Stellantriebe an bauseits vorhandene Anschlussformen A mit Flanschgrößen F10 und F14 der Baujahre 2009 und älter ist ein Adapter erforderlich. Dieser kann bei AUMA bestellt werden. -
Seite 19: 5.3.2.1. Drehantrieb Mit Anschlussform A Anbauen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Montage 5.3.2.1. Drehantrieb mit Anschlussform A anbauen Falls die Anschlussform A bereits am Drehantrieb montiert ist: Schrauben [3] zum Drehantrieb lösen und Anschlussform A [2] abnehmen. - Seite 20 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Montage AC 01.2 Intrusive Profinet Drehantrieb so auf Armaturenspindel aufsetzen, dass die Mitnehmer der Ge- windebuchse in die Abtriebshülse eingreifen. Bild 14: Bei richtigem Eingriff liegen die Flansche bündig aufeinander.
-
Seite 21: 5.3.2.2. Gewindebuchse Anschlussform A Fertigbearbeiten
AC 01.2 Intrusive Profinet Montage 5.3.2.2. Gewindebuchse Anschlussform A fertigbearbeiten Dieser Arbeitsschritt ist nur bei ungebohrter oder vorgebohrter Gewindebuchse erforderlich. Information Genaue Ausführung des Produkts siehe auftragsbezogenes Datenblatt oder AUMA Assistant App. Bild 16: Anschlussform A Gewindebuchse Axial-Nadellager [2.1] Axial-Lagerscheibe [2.2] Axial-Nadelkranz... -
Seite 22: Anschlussformen B/C/D Und E
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Montage AC 01.2 Intrusive Profinet 5.3.3. Anschlussformen B/C/D und E Bild 17: Montageprinzip Flansch Drehantrieb (z.B. F07) Hohlwelle Abtriebshülse (Abbildungsbeispiele) Getriebe-/Armaturenwelle Verbindung zwischen Hohlwelle und Armatur bzw. Getriebe über Abtriebshülse, die Kurzbeschreibung über einen Sicherungsring in der Hohlwelle des Drehantriebs befestigt ist. -
Seite 23: 5.3.3.1. Drehantrieb Mit Anschlussform B Anbauen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Montage 5.3.3.1. Drehantrieb mit Anschlussform B anbauen Bild 18: Montage Anschlussformen B Drehantrieb Armatur/Getriebe Armaturen-/Getriebewelle Vorgehensweise Prüfen, ob Anschlussflansche zusammenpassen. Prüfen, ob Anschlussform des Drehantriebs [1] mit Anschlussform der Arma- tur/Getriebe bzw. -
Seite 24: Zubehör Zur Montage
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Montage AC 01.2 Intrusive Profinet 5.4. Zubehör zur Montage 5.4.1. Spindelschutzrohr für steigende Armaturenspindel Bild 19: Montage Spindelschutzrohr Schutzkappe für Spindelschutzrohr (aufgesteckt) [1]* Option: Schutzkappe aus Stahl (verschraubt) Spindelschutzrohr... -
Seite 25: Montagepositionen Der Ortssteuerstelle
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Montage 5.5. Montagepositionen der Ortssteuerstelle Bild 21: Montagepositionen Die Montageposition der Ortssteuerstelle wird entsprechend der Bestellung ausgeführt. Sollte nach dem Anbau an die Armatur bzw. an das Getriebe, vor Ort, die Ortssteuerstelle ungünstig positioniert sein, kann die Position auch nachträglich... -
Seite 26: Elektroanschluss
Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche plan am Gerät befestigt. Er kann auch unter Angabe der Auftragsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Die Stellantriebs-Steuerungen (Stellantriebe) sind für den Einsatz in TN- und TT Zulässige Netzformen... - Seite 27 32 A (g/R) I²t<1 500A²s Thyristor B3 bis 5,5 kW 63 A (g/R) I²t<5 000A²s Die AUMA Leistungsklasse (A1, B1, ...) ist auf dem Typenschild der Stellantriebs-Steuerung ange- geben Bei Verwendung von Sicherungsautomaten muss der Anlaufstrom (I ) des Motors beachtet werden (siehe elektrisches Datenblatt).
-
Seite 28: Profinet Leitungen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Elektroanschluss AC 01.2 Intrusive Profinet Die Störfestigkeit von Signal- und Feldbusleitungen erhöht sich, wenn die Lei- tungen dicht am Massepotential verlegt werden. Lange Leitungen möglichst vermeiden oder darauf achten, dass sie in wenig gestörten Bereichen verlegt werden. -
Seite 29: Elektroanschluss Sf (Auma Rundsteckverbinder)
Anschlussquerschnitt max. 6 mm (flexibel) 2,5 mm 10 mm (starr) (flexibel oder starr) Bei einigen Sondermotoren erfolgt der Anschluss der Leistungsklemmen (U1, V1, Information W1, U2, V2, W2) nicht über den AUMA Rundsteckverbinder, sondern über ein Klemmbrett direkt am Motor. -
Seite 30: Anschlussraum (Für Netzanschluss) Öffnen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Elektroanschluss AC 01.2 Intrusive Profinet 6.2.1. Anschlussraum (für Netzanschluss) öffnen Bild 24: Netzanschlussraum öffnen Anschlussgehäuse Schrauben Rahmen O-Ring Schrauben Buchsenteil Buchsenteil Kabeleinführungen Netzanschluss (Leistungs- und Steuerkontakte) Verschlussstopfen Kabelverschraubung (nicht im Lieferumfang enthalten) Stromschlag durch gefährliche Spannung! -
Seite 31: Leitungen Anschließen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Elektroanschluss 6.2.2. Leitungen anschließen Tabelle 20: Anschlussquerschnitte und Anziehdrehmomente Klemmen Bezeichnung Anschlussquerschnitte Anziehdrehmomente Leistungskontakte 6 mm (flexibel) 1,5 Nm (U1, V1, W1, U2, V2, W2) -
Seite 32: Anschlussraum (Für Netzanschluss) Schließen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Elektroanschluss AC 01.2 Intrusive Profinet 6.2.3. Anschlussraum (für Netzanschluss) schließen Bild 27: Netzanschlussraum schließen Anschlussgehäuse Schrauben Anschlussgehäuse O-Ring Schrauben Buchsenteil Buchsenteil Kabelverschraubung (nicht im Lieferumfang enthalten) Verschlussstopfen Kurzschluss durch Einklemmen der Leitungen! Stromschlag und Funktionsstörungen möglich. -
Seite 33: Feldbusanschlussraum Öffnen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Elektroanschluss 6.2.4. Feldbusanschlussraum öffnen Bild 28: Deckel zum Feldbusanschluss öffnen Deckel (Feldbusanschlussraum) Schrauben Deckel O-Ring Kabeleinführungen Feldbusleitungen Verschlussstopfen Stromschlag durch gefährliche Spannung! Bei Nichtbeachtung sind Tod oder schwere gesundheitliche Schäden die Folge. -
Seite 34: Profinet Leitungen Anschließen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Elektroanschluss AC 01.2 Intrusive Profinet 6.2.5. Profinet Leitungen anschließen Bild 30: Profinet Anschlussplatine mit Anschlussklemmen Profinet Leitung vom vorherigen Gerät Profinet Leitung zum nächsten Gerät (bei Linientopologie oder bei redundantem Ring/MRP) Der Profinet Anschluss erfolgt einzeln über eine sichere ethernetfähige... -
Seite 35: Beschreibung Der Leds Auf Der Anschlussplatine
Steckverbinder für Cat.5 enthalten (Lieferung innerhalb des Elektroanschlusses). Bei Bedarf (z.B. bei Linientopologie oder redundantem Ring) können weitere Steckverbinder von AUMA bezogen werden. Bestellbezeichnungen: RJ-45 Profinet Steckverbinder für Cat.5 (wie im Lieferumfang enthalten): AUMA Artikelnummer K009.706 Optional: RJ-45 Profinet Steckverbinder für Cat.6 Leitungen: AUMA Artikel- nummer K009.705... -
Seite 36: Beschreibung Der Leds Auf Der Basisbaugruppe
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Elektroanschluss AC 01.2 Intrusive Profinet Tabelle 25: NETS (Network Status) Status Erklärung LED Rot: aus + Offline keine Spannungsversorgung oder keine Verbindung zum IO-Controller LED Grün: aus LED Grün: leuchtet Verbindung zum IO Controller vorhanden LED Grün: 1 kurzer Impuls... -
Seite 37: Feldbusanschlussraum Schließen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Elektroanschluss 6.2.6. Feldbusanschlussraum schließen Bild 32: Feldbusanschlussraum schließen Deckel (Feldbusanschlussraum) Schrauben Deckel O-Ring Kabelverschraubungen Feldbusleitungen Verschlussstopfen Dichtflächen an Deckel [1] und Gehäuse säubern. Dichtflächen mit säurefreiem Fett (z.B. Vaseline) leicht einfetten. -
Seite 38: Zubehör Zum Elektroanschluss
Leitungsschirm beidseitig erden. Ausführungen mit Potentiometer im Stellantrieb sind nicht geeignet. Wir empfehlen einen AUMA Leitungssatz "LSW" zu verwenden. Falls kein AUMA Leitungssatz verwendet wird: Geeignete, flexible und geschirm- te Verbindungsleitungen verwenden. Sind Verbindungsleitungen z.B. von Heizung oder Schalter vorhanden die vom Stellantrieb direkt zum Kundenstecker XK durchverdrahtet werden (XA-XM-XK, siehe Schaltplan), müssen diese Verbindungsleitungen einer Isolationsprüfung... -
Seite 39: Halterahmen
SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Elektroanschluss 6.3.2. Halterahmen Bild 34: Halterahmen, Beispiel mit AUMA Rundsteckverbinder und Deckel Halterahmen zur sicheren Verwahrung eines abgezogenen Steckers oder Deckels. Anwendung Zum Schutz gegen direkte Berührung der Kontakte und gegen Umwelteinflüsse. 6.3.3. -
Seite 40: Erdungsanschluss Außenliegend
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Elektroanschluss AC 01.2 Intrusive Profinet 6.3.4. Erdungsanschluss außenliegend Bild 36: Erdungsanschluss Drehantrieb Anwendung Außenliegender Erdungsanschluss (Klemmbügel) für die Anbindung an den Potentialausgleich. Tabelle 28: Anschlussquerschnitte und Anziehdrehmomente Erdungsanschluss Leiterart... -
Seite 41: Bedienung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Bedienung Bedienung 7.1. Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Stellantrieb im Handbetrieb betätigt werden. Durch eine eingebaute Umschaltmechanik wird der Handbetrieb eingekuppelt. -
Seite 42: Motorbetrieb
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Bedienung AC 01.2 Intrusive Profinet Bild 38: Handrad ohne/mit Überlastschutz Handrad ohne Überlastschutz (Standard) Handrad mit Überlastschutz/Sicherheitsnabe (Option) 7.2. Motorbetrieb Schäden an Armatur bei falscher Grundeinstellung! Vor einer elektrischen Bedienung des Stellantriebs Grundeinstellungen „Ab- schaltart“... -
Seite 43: Bedienung Des Antriebs Von Fern
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Bedienung Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch starke Sonneneinstrahlung möglich! Verbrennungen möglich Oberflächentemperatur prüfen und Schutzhandschuhe tragen. Wahlschalter [5] in Stellung Ortsbedienung (ORT) stellen. -
Seite 44: Hintergrundbeleuchtung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Bedienung AC 01.2 Intrusive Profinet Bild 40: [1 4] Drucktaster bzw. Navigationshilfe Wahlschalter Display Tabelle 30: Wichtige Drucktasterfunktionen zur Menübedienung Drucktaster Navigationshilfe Funktionen im Display Auf ▲ Seite/Auswahl wechseln Werte ändern... -
Seite 45: Benutzerlevel, Passwort
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Bedienung Bild 42: Kennzeichnung mit ID ID beginnt mit = Statusmenü ID beginnt mit = Hauptmenü Zwischen Statusmenü S und Hauptmenü M kann gewechselt werden: Gruppen wechseln Dazu, in Wahlschalterstellung 0 (AUS), Drucktaster C ca. -
Seite 46: Passwort Eingeben
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Bedienung AC 01.2 Intrusive Profinet Jeder Benutzer hat ein eigenes Passwort und berechtigt zu unterschiedlichen Aktionen. Tabelle 31: Benutzer und Berechtigungen Benutzer (Level) Berechtigung/Passwort Beobachter (1) Einstellungen überprüfen Kein Passwort erforderlich Bediener (2) Einstellungen ändern... -
Seite 47: Zeitsperre Bei Fehleingabe Des Passworts
Dadurch wird ein unbefugtes Nutzen durch systematisches Ausprobieren verhindert. Die Zeitsperre wird sowohl bei Fehleingaben über die Ortssteuerstelle, als auch bei Fehleingaben über Software Tools (AUMA CDT, AUMA Assistant App) aktiviert. Nach fünf aufeinanderfolgenden Fehlversuchen wird die weitere Eingabe für eine Minute gesperrt. -
Seite 48: Sprachauswahl
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Bedienung AC 01.2 Intrusive Profinet Ok drücken. Sprache ändern Anzeige zeigt: ▶ Sprache Ok drücken. Anzeige zeigt die eingestellte Sprache, z. B. : ▶ Deutsch Unterste Zeile der Anzeige zeigt: Sichern →... -
Seite 49: Anzeigen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Anzeigen Anzeigen 8.1. Anzeigen bei Inbetriebnahme LED Test Nach dem Einschalten der Versorgungsspannung müssen alle LEDs der Ortssteuerstelle für ca. 1 Sekunde aufleuchten. Diese optische Rückmeldung zeigt, dass die Steuerung mit Spannung versorgt wird und dass alle LEDs funktionsfähig... -
Seite 50: Anzeigen Im Display
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Anzeigen AC 01.2 Intrusive Profinet 8.2. Anzeigen im Display Menüs und Funktionen sind abhängig von der Firmware der Stellantriebs- Steuerung! Sollten Sie Menüs oder Funktionen vermissen, wenden Sie sich bitte an den AUMA Service. - Seite 51 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Anzeigen Bild 53: Endlage ZU/AUF erreicht Stellantrieb ist in Endlage ZU 100% Stellantrieb ist in Endlage AUF Fahrbefehle (S0003) Die Anzeige S0003 zeigt: aktive Fahrbefehle wie zum Beispiel: Fahre in Richtung ZU oder Fahre in Richtung AUF den Istwert E2 als Balkenanzeige und als Wert zwischen 0 und 100 %.
-
Seite 52: Statusanzeigen Nach Auma Kategorie
Pause bei Fahrt in Richtung AUF und 8.2.2. Statusanzeigen nach AUMA Kategorie Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert AUMA eingestellt ist. Warnungen (S0005) Wenn eine Warnung aufgetreten ist, zeigt die Anzeige S0005: die Anzahl der aufgetretenen Warnungen nach ca. -
Seite 53: Statusanzeigen Nach Namur-Empfehlung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Anzeigen Bild 59: Fehler Für weitere Informationen siehe auch <Störungsbehebung>. 8.2.3. Statusanzeigen nach NAMUR-Empfehlung Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert NAMUR eingestellt ist. -
Seite 54: Meldeleuchten Der Ortssteuerstelle
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Anzeigen AC 01.2 Intrusive Profinet Bild 62: Wartungsbedarf Für weitere Informationen siehe auch <Störungsbehebung>. Ausfall (S0011) Die Anzeige S0011 zeigt die Ursachen der Meldung Ausfall gemäß der NAMUR-Empfehlung NE 107. -
Seite 55: Optionale Anzeigen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Anzeigen Meldeleuchte 2 = Drehmo Fehler ZU Meldeleuchte 3 = Thermofehler Meldeleuchte 4 = Drehmo Fehler AUF Meldeleuchte 5 (rechts) = Endlage AUF, blinkend Meldung i. Mittelstellung = Endlage AUF/ZU = Aus Weitere Einstellwerte: Siehe Handbuch (Betrieb und Einstellung). -
Seite 56: Meldungen (Ausgangssignale)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Meldungen (Ausgangssignale) AC 01.2 Intrusive Profinet Meldungen (Ausgangssignale) 9.1. Meldungen über Profinet Die Rückmeldungen über Profinet können mit Hilfe des Engineering Tools des Leitsystems/der SPS und der GSD Datei der AUMATIC mit Profinet (verfügbar auf www.auma.com) konfiguriert werden. - Seite 57 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Meldungen (Ausgangssignale) Der Stellantrieb ist mit einem Stellungsgeber (Potentiometer, RWG oder EWG) ausgestattet Signal: E2 = 0/4 20 mA (potentialgetrennt) Armaturenstellung Bezeichnung im Schaltplan: AOUT1 (Stellung)
-
Seite 58: Inbetriebnahme (Grundeinstellungen)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Grundeinstellungen) AC 01.2 Intrusive Profinet Inbetriebnahme (Grundeinstellungen) Wahlschalter in Stellung 0 (AUS) stellen. Information: Der Wahlschalter ist kein Netzschalter. In der Stellung 0 (AUS) wird die Ansteuerung des Antriebs verhindert. Die Spannungsversorgung der Steuerung bleibt bestehen. -
Seite 59: Schaltwerkraum Öffnen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Inbetriebnahme (Grundeinstellungen) Ändern drücken. Anzeige zeigt: ▶ Spezialist (4) Auf ▲ Ab ▼ Benutzer wählen: Benutzer anmelden Information: Erforderlicher Benutzerlevel: Spezialist (4) oder höher Dabei bedeutet: schwarzes Dreieck: ▶... -
Seite 60: Drehmomentschaltung Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Grundeinstellungen) AC 01.2 Intrusive Profinet Wenn Anzeigescheibe [3] vorhanden: Anzeigescheibe [3] mit Gabelschlüssel (als Hebel) abziehen. Information: Um Lackschäden zu vermeiden, Gabelschlüssel mit weichem Gegenstand, z.B. Tuch unterlegen. -
Seite 61: Endlage Zu (Schwarzes Feld) Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Inbetriebnahme (Grundeinstellungen) Bild 67: Einstellelemente für die Wegschaltung schwarzes Feld: Einstellspindel: Endlage ZU Zeiger: Endlage ZU Punkt: Endlage ZU eingestellt weißes Feld: Einstellspindel: Endlage AUF... -
Seite 62: Zwischenstellungen Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Grundeinstellungen) AC 01.2 Intrusive Profinet 10.5. Zwischenstellungen einstellen Stellantriebe mit DUO-Wegschaltung haben zwei Zwischenstellungsschalter. Pro Laufrichtung kann eine Zwischenstellung eingestellt werden. Bild 68: Einstellelemente für die Wegschaltung schwarzes Feld:... -
Seite 63: Probelauf
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Inbetriebnahme (Grundeinstellungen) Einstellspindel [4] unter ständigem Eindrücken mittels Schraubendreher in Pfeilrichtung drehen, dabei Zeiger [5] beobachten: Bei spürbarem und hörbarem Ratschen springt Zeiger [5] um jeweils 90°. -
Seite 64: Drehrichtung An Hohlwelle/Spindel Prüfen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Grundeinstellungen) AC 01.2 Intrusive Profinet 10.6.2. Drehrichtung an Hohlwelle/Spindel prüfen Bild 70: Drehrichtung der Hohlwelle/Spindel bei Fahrt in Richtung ZU (Ausführung „rechtsdrehend schließen“) Gewindestopfen Dichtung Hohlwelle Schutzkappe für Spindelschutzrohr... -
Seite 65: Referenzfahrt Stellungsrückmeldung Durchführen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Inbetriebnahme (Grundeinstellungen) Antrieb über Drucktaster AUF, HALT, ZU betätigen. Die Wegschaltung ist richtig eingestellt, wenn (Standard-Signalisierung): die gelbe Meldeleuchte/LED1 in Endlage ZU leuchtet die grüne Meldeleuchte/LED5 in Endlage AUF leuchtet die Meldeleuchten nach Fahrt in Gegenrichtung wieder erlöschen... -
Seite 66: Inbetriebnahme (Einstellungen Optionaler Ausstattungen)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Einstellungen optionaler Ausstattungen) AC 01.2 Intrusive Profinet Inbetriebnahme (Einstellungen optionaler Ausstattungen) 11.1. Elektronischer Stellungsgeber EWG 01.1 Der elektronische Weggeber EWG 01.1 kann zur Stellungsfernanzeige, oder allgemein zur Rückmeldung der Armaturenstellung eingesetzt werden. Er erzeugt aus der über Hallsensoren erfassten Armaturenstellung ein Stromsignal von... -
Seite 67: Messbereich Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Inbetriebnahme (Einstellungen optionaler Ausstattungen) Tabelle 34: Kurzübersicht Tasterfunktionen Taster Funktion → 5 s gleichzeitig drücken: Einstellmodus aktivieren [S1] + [S2] → 3 s im Einstellmodus drücken: 4 mA setzen [S1] →... -
Seite 68: Stromwerte Anpassen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Einstellungen optionaler Ausstattungen) AC 01.2 Intrusive Profinet Armatur in die entgegengesetzte Endlage fahren. Der in der Endlage gesetzte Wert (0/4 mA bzw. 20 mA) ändert sich während der Fahrt im Einstellmodus nicht. -
Seite 69: Potentiometer Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Inbetriebnahme (Einstellungen optionaler Ausstattungen) Bild 73: Blick auf Steuereinheit Potentiometer 11.2.1. Potentiometer einstellen Information Bedingt durch Stufung des Untersetzungsgetriebes wird nicht immer der gesamte Widerstandsbereich/Hub durchfahren. Deshalb muss eine externe Abgleichmöglichkeit (Einstellpotentiometer) vorgesehen werden. -
Seite 70: Messbereich Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Einstellungen optionaler Ausstattungen) AC 01.2 Intrusive Profinet Bild 74: Blick auf Steuereinheit bei geöffnetem Schaltwerkraum Potentiometer (Wegaufnehmer) Potentiometer min. (0/4 mA) Potentiometer max. (20 mA) Messpunkt (+) 0/4... - Seite 71 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Inbetriebnahme (Einstellungen optionaler Ausstattungen) Untere Anzeigescheibe festhalten und obere Scheibe mit Symbol (AUF) verdrehen, bis diese mit Anzeigemarke am Deckel übereinstimmt. Armatur nochmal in Endlage ZU fahren.
-
Seite 72: Störungsbehebung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Störungsbehebung AC 01.2 Intrusive Profinet Störungsbehebung 12.1. Fehler bei der Inbetriebnahme Tabelle 37: Fehler bei der Bedienung/Inbetriebnahme Fehler Beschreibung/Ursache Abhilfe Mechanische Stellungsanzeige lässt Das Untersetzungsgetriebe passt nicht zu den Getriebestufe des Untersetzungsgetriebes einstel- sich nicht einstellen. - Seite 73 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Störungsbehebung Tabelle 38: Fehler und Warnungen über die Statusanzeigen im Display Anzeige im Display Beschreibung/Ursache Abhilfe S0001 Anzeige zeigt statt der Armaturenstellung einen Zur Beschreibung der Statustexte siehe Handbuch Statustext.
- Seite 74 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Störungsbehebung AC 01.2 Intrusive Profinet Warnungen und Außerhalb der Spezifikation Anzeige im Display Beschreibung/Ursache Abhilfe Wrn Sollposition Warnung: Signalausfall Sollposition Sollwertsignal prüfen. Mögliche Ursachen: Bei einem eingestellten Sollwertbereich von z.B. 4 20 mA ist das Eingangssignal = 0 (Signalbruch).
- Seite 75 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Störungsbehebung Fehler und Ausfall Anzeige im Display Beschreibung/Ursache Abhilfe Drehmo Fehler AUF Drehmomentfehler in Richtung AUF Eine der folgenden Maßnahmen durchführen: Fahrbefehl in Richtung ZU geben.
-
Seite 76: Sicherungen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Störungsbehebung AC 01.2 Intrusive Profinet Für Stellantriebe mit angeschlossenem Drehmomentmessflansch Für Stellantriebe mit Fail-Safe-Einheit Tabelle 41: Nicht bereit FERN und Funktionskontrolle (Sammelmeldung 04) Anzeige im Display Beschreibung/Ursache Abhilfe Falscher Fahrbefehl Sammelmeldung 13: Fahrbefehle prüfen (alle Fahrbefehle zurückset-... -
Seite 77: Sicherungen Austauschen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Störungsbehebung Tabelle 43: Sekundärsicherung F3 (interne 24 V DC Versorgung) G-Sicherung gemäß IEC 60127-2/III AUMA Art.-Nr. Größe 5 x 20 mm Spannungsausgang (Netzteil) = 24 V 2,0 A T;... -
Seite 78: 12.3.2.2. Sicherungen F3/F4 Prüfen/Austauschen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Störungsbehebung AC 01.2 Intrusive Profinet 12.3.2.2. Sicherungen F3/F4 prüfen/austauschen Schrauben [1] lösen und Deckel [2] auf der Rückseite der Stellantriebs-Steue- rung öffnen. Bild 76: Sicherungen prüfen Auf dem Netzteil befinden sich Messpunkte (Lötpins) über die eine Widerstands- messung (Durchgangsprüfung) durchgeführt werden kann:... - Seite 79 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Störungsbehebung Bei wettergeschützten Stellantriebs-Steuerungen auf Wandhalter, die einen explosi- Information onsgeschützten Stellantrieb ansteuern, muss die Funktionsfähigkeit des Motorschut- zes spätestens bei der Durchführung einer Wartung (siehe Kapitel <Instandhaltung und Wartung>) überprüft werden.
-
Seite 80: Instandhaltung Und Wartung
Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind im Internet (www.auma.com) zu finden. -
Seite 81: Wartung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Instandhaltung und Wartung 13.2. Wartung Bei der Wartung müssen die mechanischen Teile der Handumschaltung, Handbetrieb insbesondere die Motorkupplung und Haltefeder überprüft werden. Bei sichtbarem Verschleiß sind die Teile auszutauschen. -
Seite 82: Technische Daten
Information geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Auftragsnummer erforderlich). 14.1. Technische Daten Drehantrieb... - Seite 83 Bei Sondermotoren abweichende Schutzart möglich (siehe Typenschild Motor) Option: DS Anschlussraum zusätzlich gegen Innenraum abgedichtet (double sealed) Die Schutzart IP68 erfüllt gemäß AUMA-Festlegung folgende Anforderungen: Wassertiefe: maximal 8 m Wassersäule Dauer der Überflutung durch Wasser: maximal 96 Stunden Während der Überflutung bis zu 10 Betätigungen Regelbetrieb ist während einer Überflutung nicht möglich.
-
Seite 84: Technische Daten Stellantriebs-Steuerung
AC 01.2 Intrusive Profinet Einsatzbedingungen Schwingungsfestigkeit nach 2 g, von 10 bis 200 Hz (für Stellantriebe in Ausführung AUMA NORM) IEC 60068-2-6 1 g, von 10 bis 200 Hz (für Stellantrieb mit angebauter AUMA Stellantriebs-Steuerung) Beständig gegen Schwingungen und Vibrationen beim Anfahren bzw. bei Störungen der Anlage. Eine Dauerfestigkeit kann daraus nicht abgeleitet werden. - Seite 85 Bluetooth-Profil SPP (Serial Port Profile). Kommunikationsschnittstelle Benötigtes Zubehör: AUMA CDT (Inbetriebnahme- und Diagnosewerkzeug für Windows basierte PC) AUMA Assistant App (Inbetriebnahme- und Diagnosewerkzeug) Profinet azyklische Dienste (Option) Zugriff auf Parameter, das Elektronische Typenschild und die Betriebs- und Diagnosedaten mit azyklischen Schreib- und Lesediensten.
- Seite 86 Standard: Überwachung der Motortemperatur in Verbindung mit Thermoschaltern im Stellantriebs- motor Option: Kaltleiterauslösegerät in Verbindung mit Kaltleitern im Stellantriebsmotor Elektroanschluss Standard: AUMA Rundsteckverbinder mit Schraubanschluss Option: Steuerstecker mit Goldauflage (Buchsen und Stecker) Gewinde für Kabeleinführungen Standard: Metrische Gewinde Optionen: Pg-Gewinde, NPT-Gewinde, G-Gewinde...
- Seite 87 Via TCP/IP und integriertem Webserver möglich Via FDI-Package & Software zur Diagnose/Inbetriebsetzung (z.B. Siemens PDM, Emerson AMS) Geräteintegration Via GSD (ml) Datei (verfügbar auf www.auma.com) Befehle und Meldungen der Profinet Schnittstelle Prozessabbild Ausgang AUF, HALT, ZU, Stellungssollwert, RESET, NOT Fahrbefehl, Freigabe der Ortssteuerstelle, Interlock...
- Seite 88 Standard: IP68 Option: Anschlussraum zusätzlich gegen Innenraum der Steuerung abgedichtet (double sealed) Die Schutzart IP68 erfüllt gemäß AUMA Festlegung folgende Anforderungen: Wassertiefe: maximal 8 m Wassersäule Dauerndes Untertauchen in Wasser: maximal 96 Stunden Während des Untertauchens: bis zu 10 Betätigungen Regelbetrieb ist während des Untertauchens nicht möglich.
-
Seite 89: Anziehdrehmomente Für Schrauben
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Technische Daten 14.3. Anziehdrehmomente für Schrauben Tabelle 47: Anziehdrehmomente für Schrauben Gewinde Anziehdrehmoment [Nm] Festigkeitsklasse A2-70/A4-70 A2-80/A4-80 1 015 1 057 1 769 2 121... -
Seite 90: Ersatzteilliste
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Ersatzteilliste AC 01.2 Intrusive Profinet Ersatzteilliste 15.1. Drehantriebe SA 07.2 SA 16.2/SAR 07.2 SAR 16.2... - Seite 91 Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
-
Seite 92: Stellantriebs-Steuerung Ac 01.2 Mit Elektroanschluss Sf
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Ersatzteilliste AC 01.2 Intrusive Profinet 15.2. Stellantriebs-Steuerung AC 01.2 mit Elektroanschluss SF... - Seite 93 Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
- Seite 94 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet...
- Seite 95 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet...
-
Seite 96: Stichwortverzeichnis
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Stichwortverzeichnis AC 01.2 Intrusive Profinet Stichwortverzeichnis DataMatrix-Code Digitale Ausgänge Direktaufruf über ID Abnahmeprüfzeugnis Display (Anzeigen) Absicherung bauseits Double Sealed Analoge Meldungen Drehmomentbereich Anschlussform A Drehmomentschaltung Anschlussformen Drehrichtung 63, 64... - Seite 97 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Profinet Stichwortverzeichnis Inbetriebnahme Passwort Inbetriebnahme (Anzeigen im Passwort ändern Display) Passwort eingeben Instandhaltung Personenqualifikation Intrusive Potentiometer Inversbetrieb (20 0/4 mA) Probelauf Isolierstoffklasse 10, 82 Istwert - Anzeige im Display...
- Seite 98 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Stichwortverzeichnis AC 01.2 Intrusive Profinet Technische Daten Temperaturschutz Tippbetrieb Transport Typenbezeichnung 9, 10 Typenschild Überlastschutz Überspannungskategorie 82, 84 Umgebungstemperatur 9, 10, 83, 88 Verbindungsleitung Verschlussschrauben Verschlussstopfen Versorgungsnetze Vor-Ort Bedienung des Stel-...
- Seite 100 Tel +49 711 34803 - 0 Fax +49 711 34803 - 3034 riester@auma.com Service-Center Köln DE 50858 Köln Tel +49 2234 2037 - 900 Fax +49 2234 2037 - 9099 Service@sck.auma.com Y007.997/001/de/1.21 Detaillierte Informationen zu den AUMA Produkten finden Sie im Internet unter: www.auma.com...
