Elektrische Leitungen anschließen
Kabelverschraubungen
Zulässige
Kabeldurchmesser
Kabel in das Gehäuse
einführen
Unbenutzte Kabel-
verschraubungen
verschließen
12
Befolgen und beachten Sie
• die Anleitungen und Hinweise im Kapitel „Elektrische Leitungen anschließen" der
Betriebsanleitung 42/24-10 DE,
• die nachfolgenden besonderen Anleitungen und Hinweise sowie
• die Hinweise in den Abschnitten „Elektrische Anlagen in explosionsgefährdeten
Bereichen" im Anhang.
Typ der Kabelverschraubung
hellblaue Kabelverschraubung M20
schwarze Kabelverschraubung M20 nichteigensichere Anschlussleitungen,
metallene Kabelverschraubung M20 Systembuskabel des Analysatormoduls
Die Kabelverschraubungen M20 sind geeignet zur Durchführung von Kabeln mit
6...12 mm Außendurchmesser.

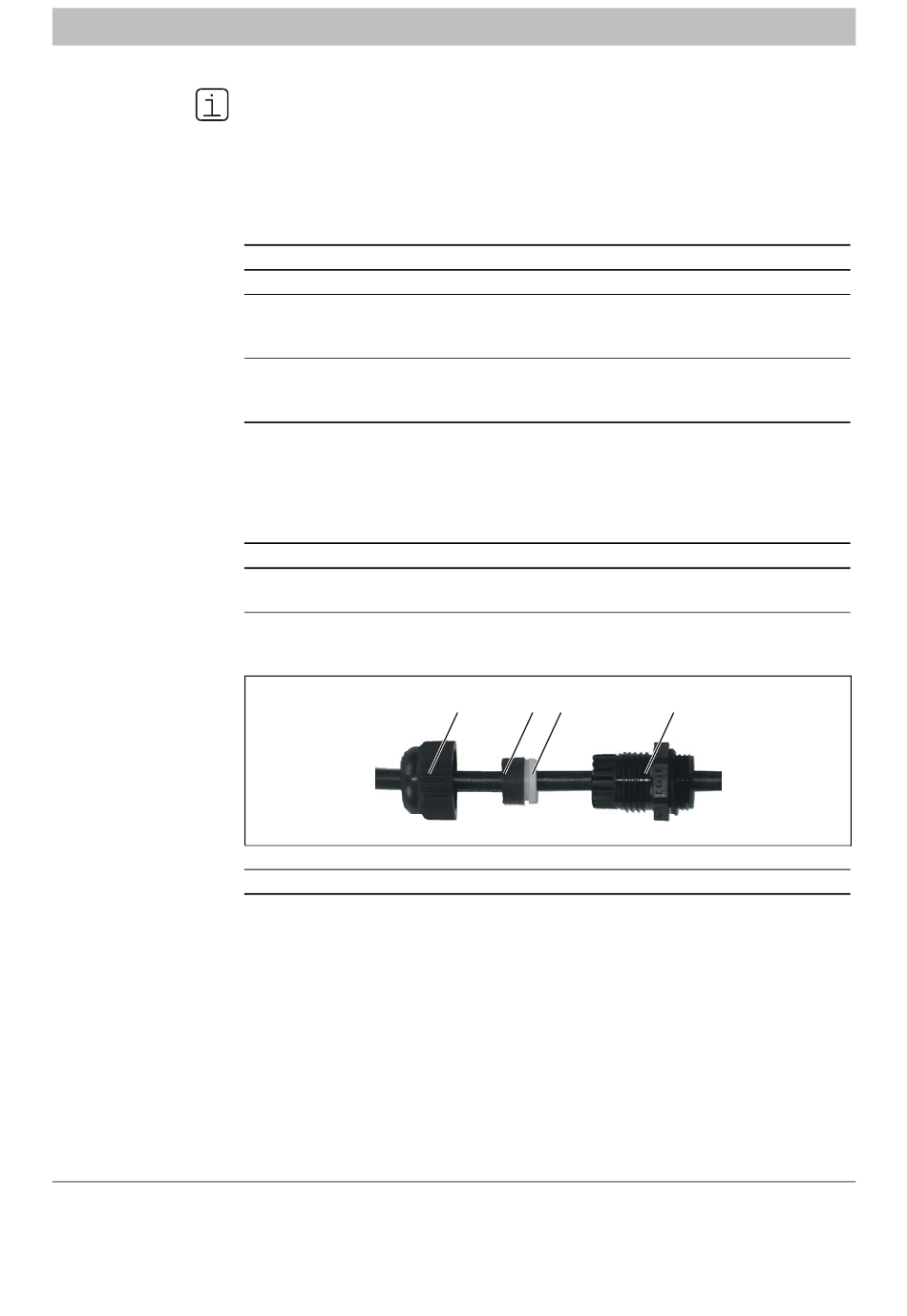

Schritt Aktion
1 An der Kabelverschraubung die Hutmutter lösen und die beiden
Dichtringe herausnehmen.
2 Hutmutter 1 und Dichtringe über das Kabel schieben.
Kabelaußendurchmesser 6...8 mm:
Kabelaußendurchmesser 8...12 mm: Nur Dichtring 2 verwenden.
3 Kabel durch den Zwischenstutzen 4 in das Gehäuse einführen.
4 Hutmutter 1 festschrauben (Anzugsdrehmoment 2,5 Nm).
• Es dürfen nur die im Lieferumfang befindlichen Original-Verschlussstopfen des
Herstellers der Kabelverschraubungen eingesetzt werden.
• Unbenutzte Kabelverschraubungen müssen mit den werksseitig eingesetzten
Verschlussstopfen verschlossen sein.
• An den unbenutzten Kabelverschraubungen müssen die Hutmuttern fest ver-
schraubt sein (Anzugsdrehmoment 2,5 Nm).
Betriebsanleitung Zentraleinheit AO2040-CU Ex
Anwendung
eigensichere Anschlussleitungen
24-V-DC-Anschlusskabel des Analysator-
moduls AO2060-...
AO2060-... (besondere Hinweise und
Anleitung siehe Seite 15)
Dichtringe 2 und 3 verwenden.
1 2 3 4
42/24-13 DE Rev. 3
