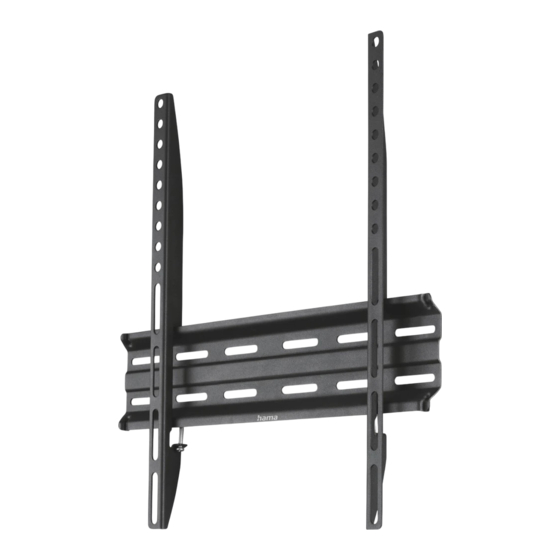

- Seite 1 220809 TV-WANDHALTERUNG D Bedienungsanleitung...
- Seite 2 Inhalt 1. Erklärung von Warnsymbolen und Hinweisen ......3 2. Packungsinhalt..........4 3.
- Seite 3 D Bedienungsanleitung Vielen Dank, dass Sie sich für ein Hama Produkt entschieden haben! Nehmen Sie sich Zeit und lesen Sie die folgenden Anweisungen und Hinweise zunächst ganz durch. Bewahren Sie diese Bedienungsanleitung anschließend an einem sicheren Ort auf, um bei Bedarf darin nachschlagen zu können.
- Seite 4 2. Packungsinhalt • TV-Wandhalterung • VESA-Arme (2x) • Wasserwaage • Montagesatz • Sicherheitshinweise, bebilderte Kurzanleitung Montagesatz 6x50 (x4) M8x12 (x4) Ø8x50 (x4) M8x20 (x4) M6 (x4) M8x30 (x4) M6 (x4) M8x50 (x4)* Ø8x10 (x4) M4x12 (x4) Ø8x20 (x4) M4x20 (x4) M6x12 (x4) (x1) M6x20 (x4)
- Seite 5 4. Sicherheitshinweise Warnung • Bei der Vielfalt der auf dem Markt erhältlichen Endgeräte und Wandkonstruktionen kann der beigelegte Montagesatz nicht alle Möglichkeiten abdecken. • In seltenen Fällen kann es vorkommen, dass die Schrauben zur Anbringung des Endgerätes an der Halterung zu lang sind.
- Seite 6 6. Montagevorbereitung und Montage Hinweis • Montieren Sie die Halterung niemals alleine. Holen Sie sich Unterstützung und Hilfe! • Unterschiedliche Endgeräte haben unterschiedliche Anschlussmöglichkeiten für Verkabelung und weitere Geräte. Prüfen Sie vor der Installation, ob sich die benötigten Anschlüsse nach der Montage noch erreichen lassen.
- Seite 7 6.1 Montage an der Wand 6.1.1 Vorbereiten der vorgesehenen Montagefläche Holen Sie sich Unterstützung und Hilfe von weiteren Personen für folgende Montageschritte. 8 mm 60mm Ø8mm • Benutzen Sie die Halterung zunächst als Schablone und messen gegebenenfalls nach, um zu gewährleisten, dass die Position korrekt ist.
- Seite 8 6.1.2 Anbringen der Wandhalterung • Bringen Sie die Wandhalterung, wie oben gezeigt, mithilfe von beiliegendem Montagematerial ([A2] Dübel, [A3] M6 Beilagscheibe, [A1] 6x50 mm Schraube und [F1] Wasserwaage) an der Wand an.
- Seite 9 6.2 Montage an das Fernsehgerät Hinweis • Bei der Vielfalt der auf dem Markt erhältlichen Endgeräte können nicht alle Varianten der Montage beschrieben werden. • Achten Sie darauf, dass die Halterung gerade und eben auf der Rückseite des Fernsehgeräts aufliegt. •...
- Seite 10 6.2.1 Montage der VESA-Arme an der Rückseite des Fernsehgerätes C1, C2, D1, D2, D3 E1, E2, E3 B2, B3 Gewölbte TV-Rückseite Flache TV-Rückseite C2, D2, E2, E3 C1, D1, E1, E3 D3, E3 M8x50 Ø 8x5 M8x45 (D4) • Montieren Sie die VESA-Arme an die Rückseite Ihres Fernsehgerätes. •...
- Seite 11 6.3 Montage des Fernsehgeräts an der Wandhalterung Holen Sie sich Unterstützung und Hilfe weiterer Personen für folgenden Montageschritt. • Hängen Sie das Fernsehgerät mit den montierten VESA-Armen, wie oben gezeigt, an der Wandhalterung ein. • Drehen Sie die Schrauben, wie oben gezeigt, an beiden Tragearmen fest, um die Halterung zu sichern.
- Seite 12 7. Einstellung & Wartung Hinweis Verstellen Sie die Halterung niemals alleine. Holen Sie sich Unterstützung und Hilfe! • Prüfen Sie die Festigkeit und Betriebssicherheit der Halterung und der daran befestigten Last in regelmäßigen Abständen (mindestens vierteljährlich). • Reinigung nur mit Wasser oder handelsüblichen Haushaltsreinigern.
- Seite 13 8. Technische Daten Maximale Tragekraft: 35 kg Bildschirmdiagonale: 81,0 - 165,0 cm (US: 32" - 65") Tiefe: 2,3 cm Abmessung der Wandbefestigungsplatte: 9,6 x 42,0 cm nach VESA-Standard: 75x75 100x100 Aufnahme: 200x200 300x300 400x400...
- Seite 14 Weiterhin ausgenommen von der Garantie sind Zubehörteile, die nicht zur Grundausstattung des Produkts gehören (Promotionteile). Im Garantiefall wenden Sie sich bitte, unter Beilegung des Kaufnachweises, an uns unter Hama GmbH & Co KG, Dresdner Str. 9, 86653 Monheim. Gerne können Sie uns auch unter www.hama.de oder telefonisch unter...
