2.6.3 Demontage der Kupplungs-
einheit und Ausgleichswel-
le

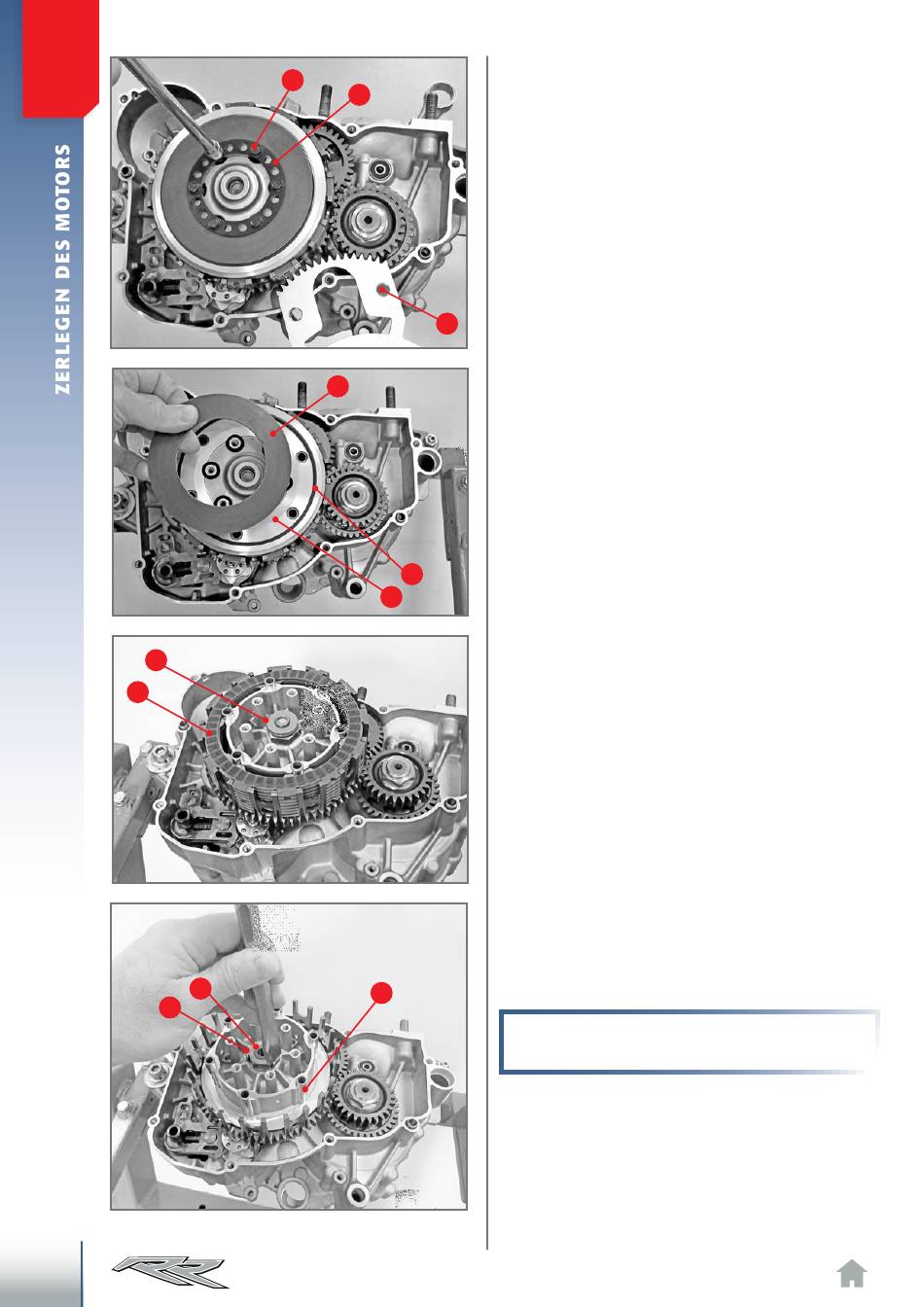

Die Kupplung mit Hilfe des Spezialwerkzeugs A
(Art.-Nr. 037.14.002.50.00) blockiert halten und die
Schrauben 1, die den Ring 2 an der Kupplungstrommel
befestigen, entfernen.
Die Tellerfeder 3 und die Kupplungsabdeckung 4
zusammen mit dem Ring 5 entfernen.
Druckpilz 6 und das Kupplungsscheibenpaket 7
entfernen.
Um die Demontage
abzuschließen, muss die Sicherheitsscheibe 8 mit
einem Schlitzmeißel geöffnet und die Mutter 9
entfernt werden.
ACHTUNG!
Die Gleitstifte 10 nicht entfernen.
