5.6

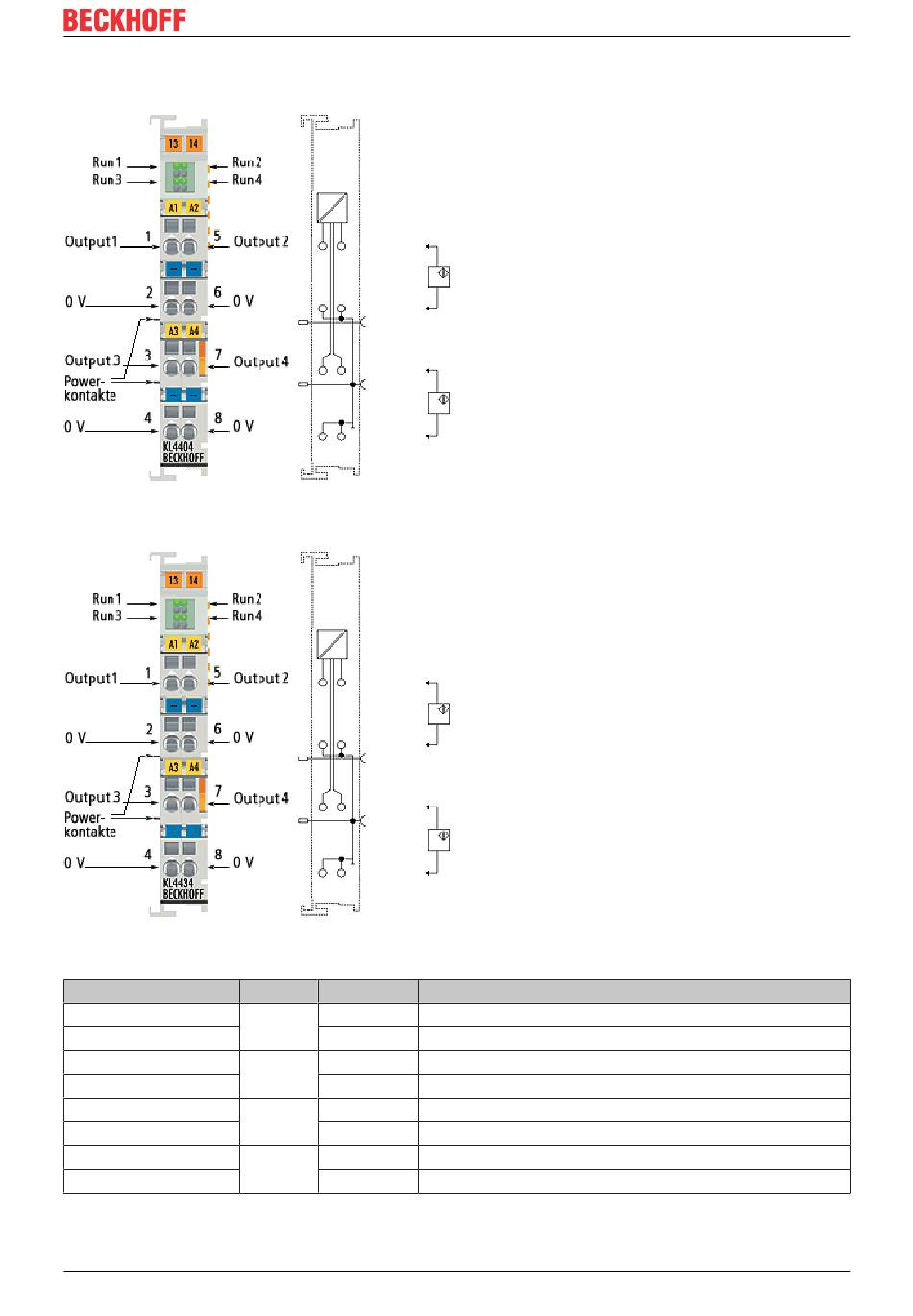

KL/KS4404, KL/KS4434 - Anschlussbelegung

Abb. 15: KL4404 - Anschlussbelegung
Abb. 16: KL4434 - Anschlussbelegung
Klemmstelle Nr.
1
2
3
4
5
6
7
8
KL440x/KS440x, KL443x/KS443x
Kanal Name
1 Output 1
0 V
3 Output 3
0 V
2 Output 2
0 V
4 Output 4
0 V
Version: 3.2.0
Anschluss für
Ausgang 1, Signal
Ausgang 1, Masse
Ausgang 3, Signal
Ausgang 3, Masse
Ausgang 2, Signal
Ausgang 2, Masse
Ausgang 4, Signal
Ausgang 4, Masse
Montage und Verdrahtung
