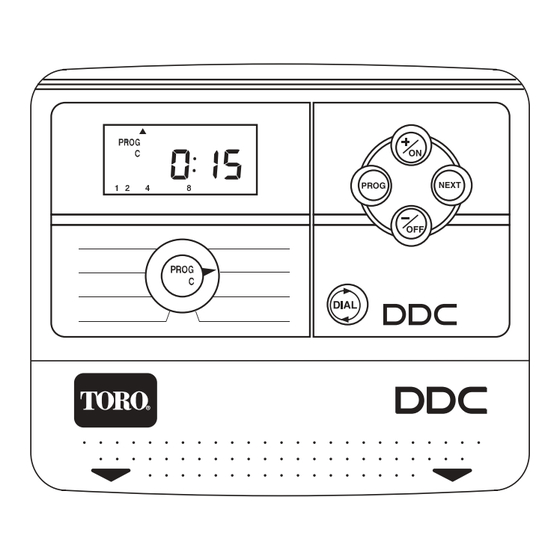

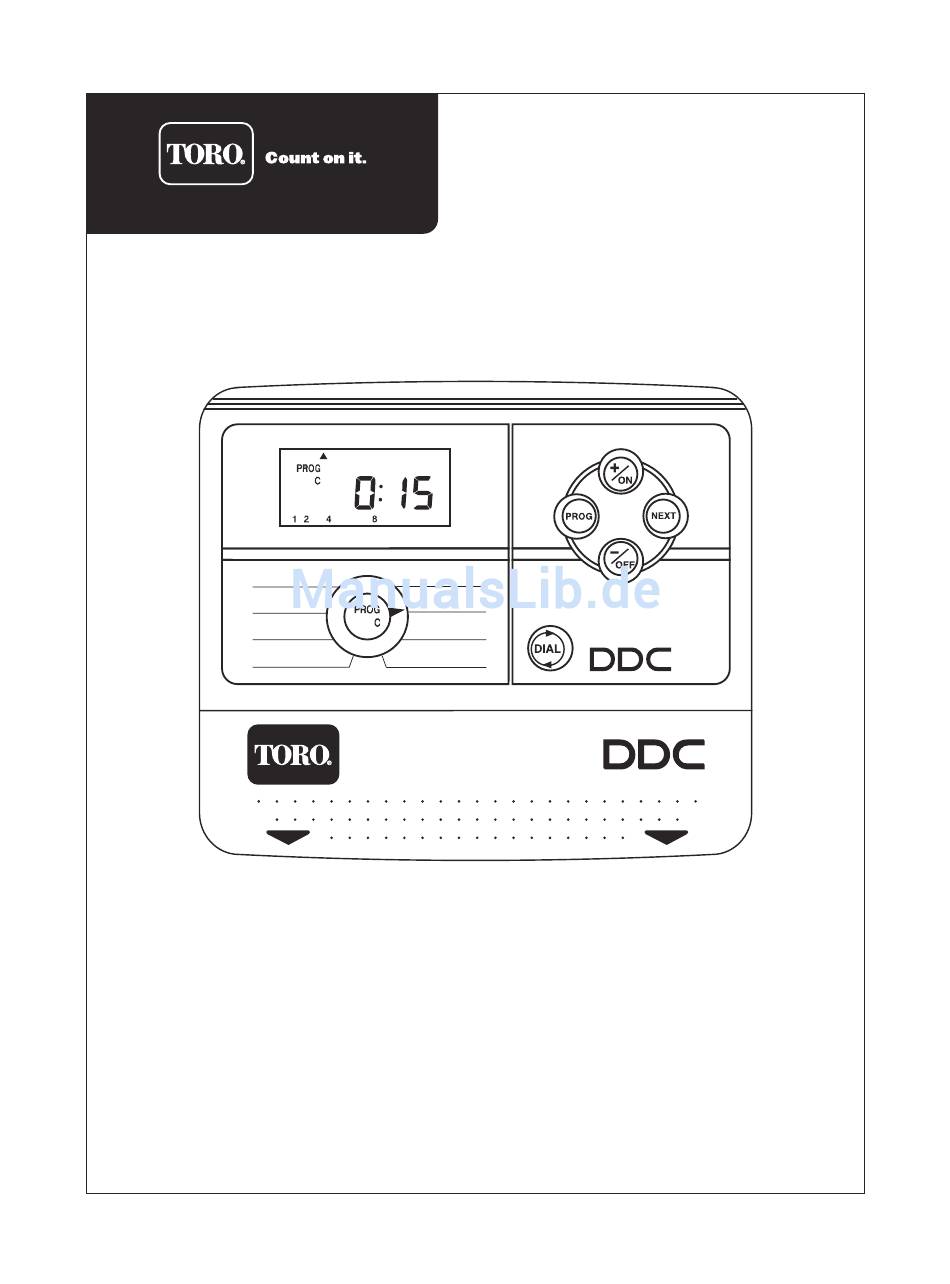

- Seite 1 Serie DDC™ Steuerung mit Digitalanzeige INSTALLATION UND BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Danke, dass Sie sich für die DDC-Bewässerungssteuerung (DDC: Digital Dial Controller) von Toro entschieden haben. Die DDC-Steuerung verkörpert modernste Programmiertechnik in einer leicht verständlichen Digitalanzeige. Die folgende Anleitung erleichtert Ihnen den Einstieg. Beachten Sie bitte beim Ausführen dieser einfachen Schritte die wichtigen HINWEISE, die Ihnen nützliche Informationen vermitteln und Sie beim Programmieren beraten, damit... -
Seite 3: Installationsanleitung
INSTALLATIONSANLEITUNG: LCD-INLAY IN MEHREREN SPRACHEN Zum Anbringen oder Auswechseln siehe Anleitung in der Plastikhülle. MO DI MI DO FR SA JAHR MONAT UHRZEIT STATION STARTZEIT DIGITALANZEIGE Weiterschalttaste AUTOMATIK UHRZEIT/TAG SYSTEM AUS EINSTELLEN TRANSFORMATOR DAUER HALBAUTOMATISCH MANUELL BEWÄSSERUNGSTAGE % SKALIERUNG STARTZEITEN RESET- TASTE RÜCKSETZEN... -
Seite 4: Anschluss Und Bedienung Der Sensoren
SENSOR Zum Anschluss eines Regensensors nehmen Sie den Jumper von der Sensoranschlussleiste ab und verbinden eine Leitung des Toro-Regenschalters mit dem gemeinsamen C-Anschluss, den anderen mit dem Öffnerrelaisanschluss (N.C.). Die Bewässerung wird ausgesetzt, sobald die Kontakte des Regenschalters aus ihrer geschlossenen in die geöffnete Stellung wechseln. Die Bewässerung setzt wieder ein, wenn der Regenschalter getrocknet ist und die... -
Seite 5: Blockschaltbild Des Programmierablaufs
Blockschaltbild des Programmierablaufs der drei Bewässerungsparameter: Bewässerungsdauer, Bewässerungstage und die einzelnen Programmstartzeiten. Dauer Dauer Dauer Prog. A Prog. B Prog. C TAGE TAGE TAGE Prog. A Prog. B Prog. C Startzeiten Startzeiten Startzeiten Prog. A Prog. B Prog. C % Skalierung * Wenn Sie die Taste „Prog.“... -
Seite 6: Programmierung
PROGRAMMIERUNG: Es wird empfohlen, den Speicher durch Drücken der Taste RESET zu löschen. Drücken Sie auf DIAL, um zum Punkt UHRZEIT/TAG EINSTELLEN zu gehen. Anzeigeposition: UHRZEIT/TAG EINSTELLEN UHRZEIT/TAG EINSTELLEN Stellen Sie die aktuellen Werte für JAHR, MONAT, TAG und UHRZEIT ein. Stellen Sie zuerst das JAHR mit den Tasten +/ON oder –/OFF ein Drücken Sie auf NEXT Stellen Sie dann den MONAT mit den Tasten +/ON oder –/OFF ein... -
Seite 7: Bewässerungstage
Anzeigeposition: BEWÄSSERUNGSTAGE BEWÄSSERUNGSTAGE Kalender Intervall Ungerade Gerade Intervall Prog. A Prog. A Prog. A Prog. A start Für die Tagesauswahl gibt es 4 Wahlmöglichkeiten: KAL: Wochentage auswählen. (In der Standardeinstellung sind alle Tage auf EIN gestellt) Int: Auswahl eines Tageintervalls von 1 bis 7 Tagen und des ersten Tages für den Intervallstart Ung: Bewässerung an ungeraden Tagen (der 31. -
Seite 8: Skalierung
Anzeigeposition: % SKALIERUNG (jahreszeitliche Korrektur) In dieser Anzeigeposition können Sie die Bewässerungs-DAUER aller Stationen prozentual in Schritten von 10% und einem Bereich von 0% bis 200% verlängern oder verkürzen. % SKALIERUNG Drücken Sie zur Programmwahl für die Skalierung die Taste PROG. Drücken Sie die Tasten +/ON oder –/OFF zum Ändern der Skalierung. -
Seite 9: Halbautomatisch
Anzeigeposition: HALBAUTOMATISCH HALBAUTOMATISCH Die Betriebsart HALBAUTOMATISCH gestattet den sofortigen Start eines ganzen Programms (A, B oder C). Bei aktiver Funktion HALBAUTOMATISCH setzt die DDC im Grunde die normale Startzeit außer Kraft und beginnt sofort. Der halbautomatische Betrieb hat keinen Einfluss auf zuvor geplante Einsatzzeiten. Sie beginnen wie programmiert, sobald der Zyklus der Funktion HALBAUTOMATISCH beendet ist. -
Seite 10: Programm Löschen
Drücken Sie die Taste NEXT zum Einstellen der nächsten Funktion oder DIAL, um zum Punkt AUTOMATIK zu gehen. PROGRAMM LÖSCHEN: Sie können alle Programmdaten eines gewählten Programms löschen. Dies ist für jedes gewählte Programm möglich. Drücken Sie NEXT zur Auswahl des Programms, das gelöscht werden soll. -
Seite 11: Leistungsschalter Mit Eigendiagnosefunktion
Leistungsschalter mit Eigendiagnosefunktion Die DDC-Steuerung von Toro erkennt Kurzschlüsse auf Grund defekter Magnetventile oder Ventilleitungen. Bei Entdeckung eines Kurzschlusses wird die Station abgeschaltet. Die nächste Station im Bewässerungsablauf wird eingeschaltet, wobei die Stationsnummer der kurzschließenden Station gemeinsam mit der Anzeige AUS zu blinken beginnt. -
Seite 12: Benutzerdefinierter Bewässerungsplan
„How to Identify and Resolve Radio-TV Interference Problems”. Die Broschüre ist bei der US-Regierung (U.S. Government Printing Office, Washington, DC 20402) unter der Bestell-Nr. 004-000-00345-4 erhältlich. International: Bei diesem Gerät handelt es sich um ein Erzeugnis der Klasse B CISPR 22. The Toro Company www.toro.com Kundendienst...
