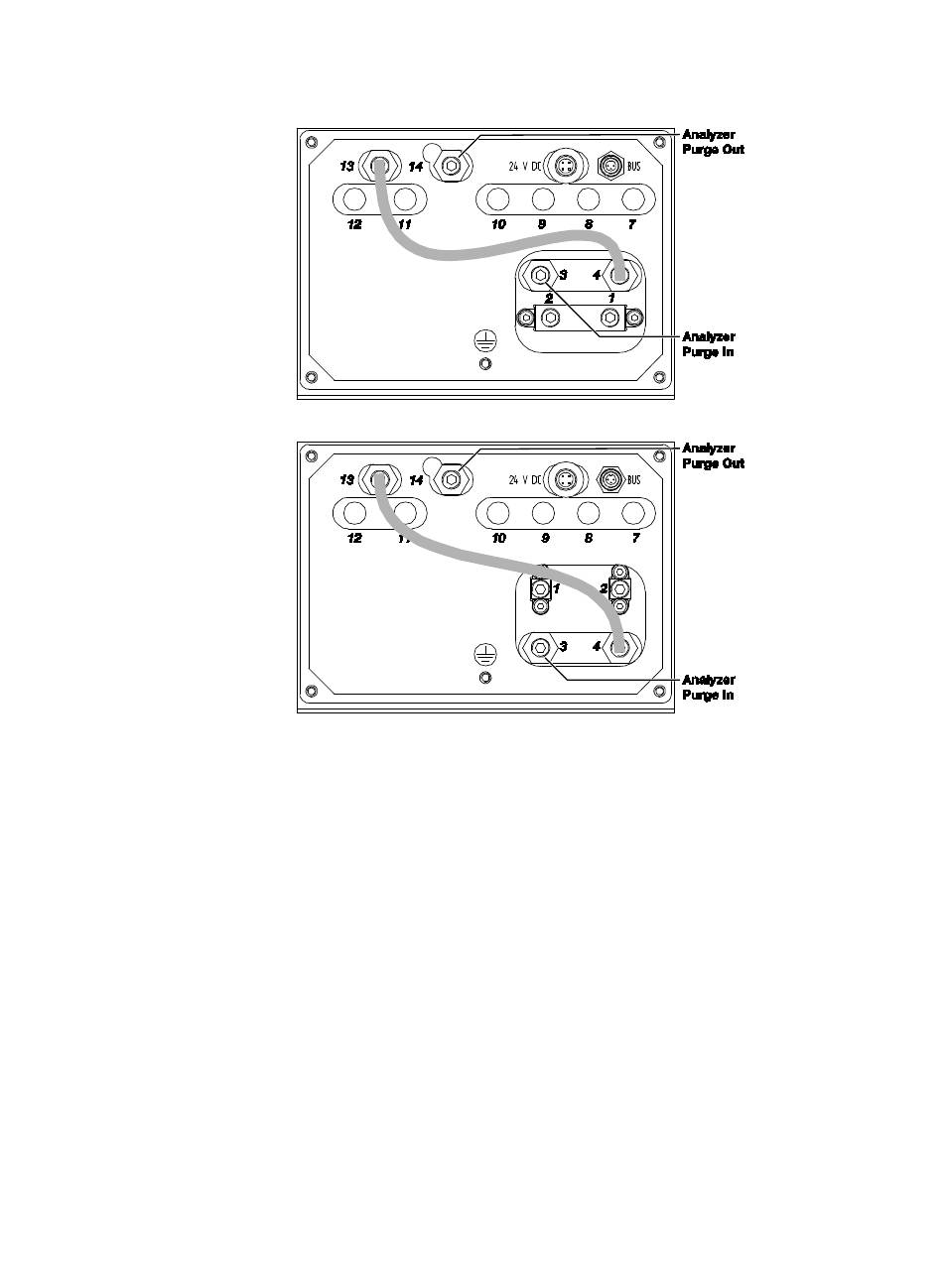

Gasanschlüsse
AO2000 KONTINUIERLICHE GASANALYSATOREN
Caldos25, Caldos27
Magnos206
1
Messgaseingang
2
Messgasausgang
3
Spülgaseingang Thermostatenraum "Analyzer Purge In". Nadelventil
zum Einstellen des Spülgasdurchflusses auf 15...20 l/h vorschalten
4
Spülgasausgang Thermostatenraum, werksseitig verrohrt mit 13
7
Spülgaseingang Gehäuse
8
Spülgasausgang Gehäuse
9
Drucksensor
10
Drucksensor
11
unbenutzt, verschlossen
12
unbenutzt, verschlossen
13
Spülgaseingang Durchflussüberwachung
14
Spülgasausgang Durchflussüberwachung "Analyzer Purge Out"
