Funk Empfangsmodul
Funk Empfangsmodul
Best.-Nr. : 5452 00
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-
Stromkreise geltenden Vorschriften und Normen einhalten.
Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten
Spannungsversorgungen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

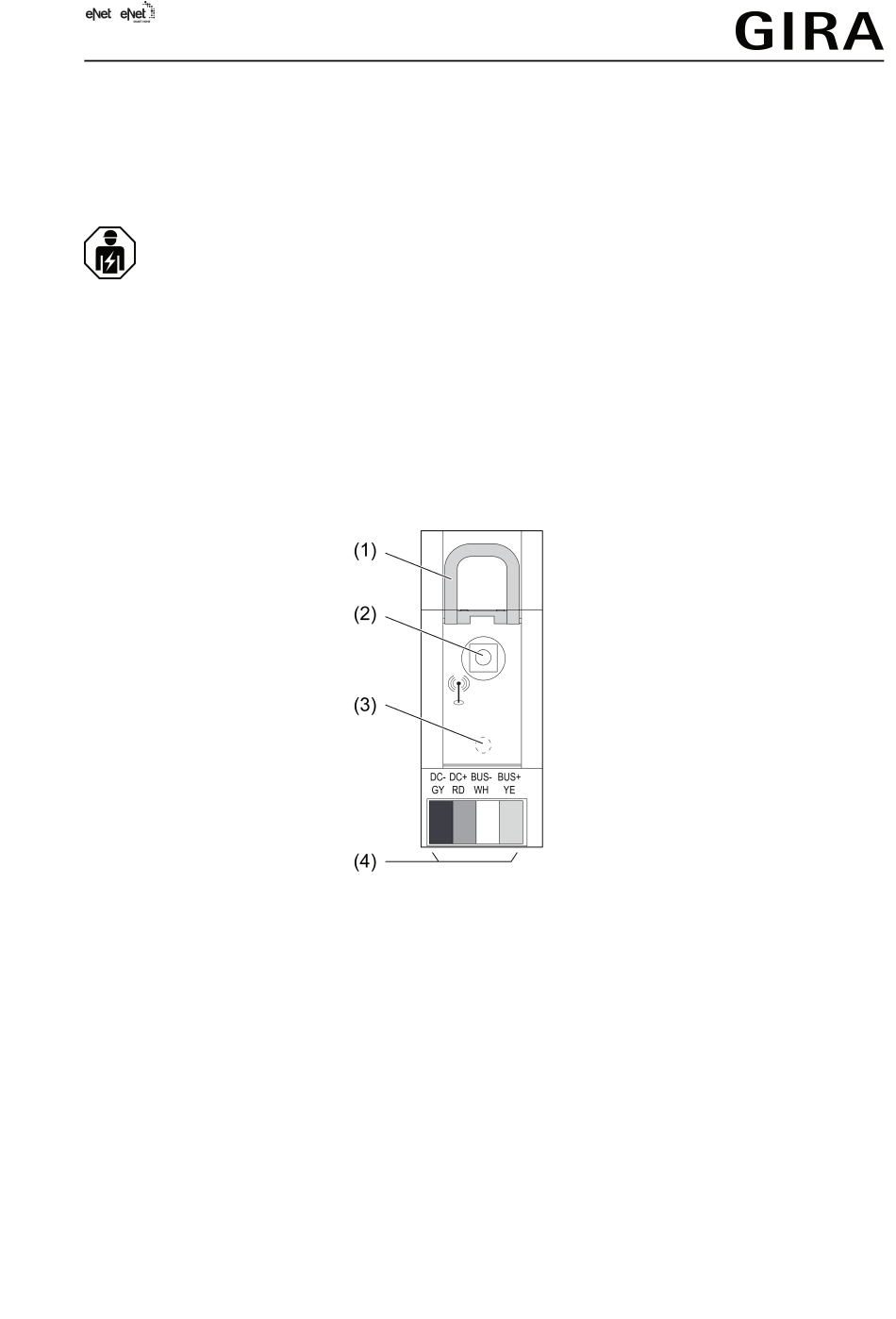

2 Geräteaufbau
(1) Schieber zur Arretierung der Antennenleitung
(2) Anschluss externe 868-MHz-Antenne
(3) Status-LED – durchscheinend
Ein: Gerät ist in Betrieb
(4) Anschluss Busleitung
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Funkempfänger für Reiheneinbaumodule
-
Betrieb mit Spannungsversorgung (siehe Zubehör)
-
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
-
Integrierte Antenne
-
Externe Antenne zusätzlich anschließbar bei ungünstigen Einbaubedingungen,
z. B. metallischen Verteilerschränken
32580622
10864946
Bild 1: Ansicht
27.03.2017
1/4
