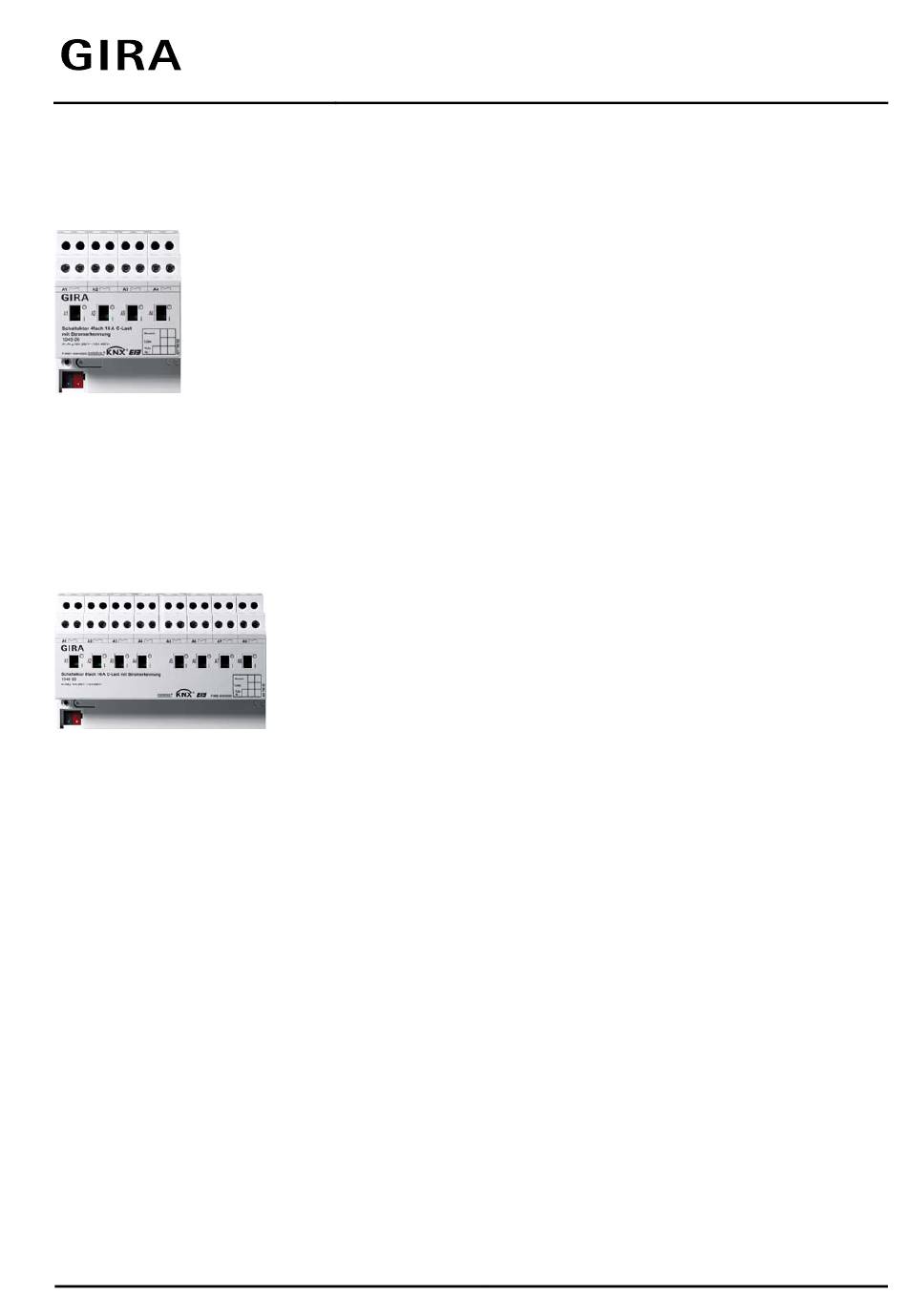

KNX / EIB
Produktdokumentation

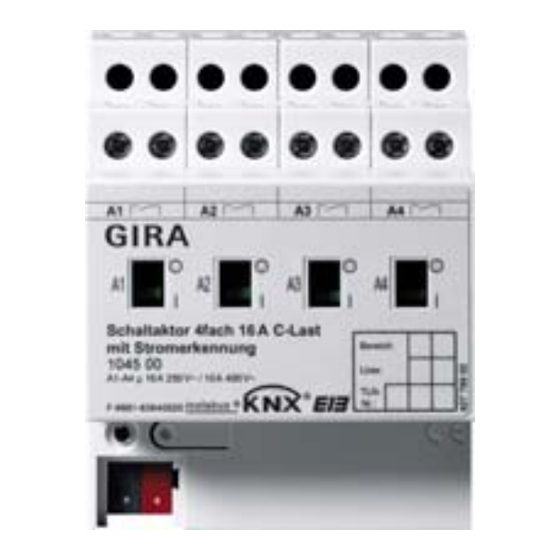

Schaltaktor 4fach 16 A mit Handbetätigung und
Strommessung für C-Lasten
Bestell-Nr: 1045 00
Schaltaktor 8fach 16 A mit Handbetätigung und
Strommessung für C-Lasten
Bestell-Nr: 1046 00
Stand der Dokumentation: 16.2011
Best. Nr. 1045 00 / 1046 00
Seite 1 von 94
Werbung
Verwandte Anleitungen für Gira 1045 00
Inhaltszusammenfassung für Gira 1045 00
- Seite 1 Schaltaktor 4fach 16 A mit Handbetätigung und Strommessung für C-Lasten Bestell-Nr: 1045 00 Schaltaktor 8fach 16 A mit Handbetätigung und Strommessung für C-Lasten Bestell-Nr: 1046 00 Stand der Dokumentation: 16.2011 Best. Nr. 1045 00 / 1046 00 Seite 1 von 94...
- Seite 2 Funktionsumfang ......................13 4.2.2 Hinweise zur Software ...................... 14 4.2.3 Objekttabelle........................15 4.2.4 Funktionsbeschreibung..................... 20 4.2.4.1 Kanalübergreifende Funktionsbeschreibung ............20 4.2.4.2 Kanalorientierte Funktionsbeschreibung..............24 4.2.4.3 Auslieferungszustand....................60 4.2.5 Parameter ......................... 61 Best. Nr. 1045 00 / 1046 00 Seite 2 von 94...
- Seite 3 Verwendung: Aktor Bauform: REG (Reiheneinbau) Best. Nr.: 4fach: 1045 00 / 8fach: 1046 00 1.2 Anwendungszweck Der Schaltaktor empfängt Telegramme von Sensoren oder anderen Steuerungen über den KNX / EIB und schaltet mit seinen voneinander unabhängigen Relaiskontakten elektrische Verbraucher. Jeder Schaltausgang verfügt über ein separates bistabiles Schaltrelais, sodass Schaltzustände auch bei...
- Seite 4 Bei der Installation ist auf ausreichende Isolierung zwischen Netzspannung und Bus zu achten! Es ist ein Mindestabstand zwischen Bus- und Netzspannungsadern von mindestens 4 mm einzuhalten. Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden. Best. Nr. 1045 00 / 1046 00 Seite 4 von 94...
- Seite 5 (3): Schraubklemmen (Ax, ) zum Anschluss der verschiedenen Lasten (potentialfrei) (4): Schiebeschalter zur Verstellung der Relais und zur Anzeige der Schaltzustände Position 'OFF': Kontakt geöffnet Position 'ON': Kontakt geschlossen Best. Nr. 1045 00 / 1046 00 Seite 5 von 94...
- Seite 6 Gerät auf Hutschiene montieren. Ausgangsklemmen müssen oben liegen. Es ist keine KNX / EIB Datenschiene erforderlich. Temperaturbereich beachten (-5 °C bis +45 °C) und ggf. für ausreichende Kühlung sorgen. Best. Nr. 1045 00 / 1046 00 Seite 6 von 94...
- Seite 7 Lasten im Verteiler möglichst eng nebeneinander verlegt werden. Auch ist darauf zu achten, dass keine Geräte, die Magnetfelder erzeugen (z. B. Klingeltrafo, Leistungsschütz etc.), in unmittelbarer Nähe des Aktors installiert werden. Keine Drehstrommotoren anschließen. Best. Nr. 1045 00 / 1046 00 Seite 7 von 94...
- Seite 8 Auch ohne eingeschaltete Busspannung oder im unprogrammierten Zustand können die Ausgänge des Aktors per Hand geschaltet werden. Somit bietet sich bereits im Baustellenbetrieb die Möglichkeit, die an die einzelnen Ausgänge angeschlossenen Lasten auf Funktion zu prüfen. Best. Nr. 1045 00 / 1046 00 Seite 8 von 94...
- Seite 9 Eine Handbedienung der Schiebeschalter verriegelt die Busbedienung nicht. Ein zuletzt per Hand bedienter Ausgang kann jederzeit über den Bus verstellt werden. Ein über den Bus gesperrter Ausgang kann dennoch per Hand geschaltet werden! Best. Nr. 1045 00 / 1046 00 Seite 9 von 94...
- Seite 10 6 A / AC 3 Schaltvermögen DC 16 A / 24 V (ohmsch) Max. Einschaltstrom: 600 A, 150 µs 300 A, 600 µs Min. Schaltstrom: 100 mA (bei 24 V) Best. Nr. 1045 00 / 1046 00 Seite 10 von 94...
- Seite 11 QTP 1 x 58 W QTP 2 x 58 W T5 Lampen: QT-FH 1 x 28 W QT-FH 2 x 28 W QT-FQ 2 x 54 W QT-FQ 1 x 80 W Best. Nr. 1045 00 / 1046 00 Seite 11 von 94...
- Seite 12 Rückmeldungen. Auch ist das zentrale 209811 für ETS3 ab Schalten aller Ausgänge möglich. Darüber Version d hinaus können die Vorzugslagen der Relais bei Busspannungsausfall- oder Wiederkehr und nach einem ETS-Programmiervorgang separat eingestellt werden. Best. Nr. 1045 00 / 1046 00 Seite 12 von 94...
- Seite 13 Lastgrenzen (Teach-In oder Parametereinstellung) aktiviert werden mit separat parametrierbaren Meldetelegrammen. Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsstellung. Reaktionen bei Busspannungsausfall und –wiederkehr und nach einem ETS-Programmiervorgang für jeden Ausgang einstellbar. Best. Nr. 1045 00 / 1046 00 Seite 13 von 94...
- Seite 14 Programmier-Modus wie gewohnt auch im Save-State-Mode ein- und ausgeschaltet werden. Allerdings blinkt die Programmier-LED unabhängig vom Programmier-Modus weiter, solange der Safe-State-Mode aktiviert ist. Der Save-State-Mode kann durch Ausschalten der Busspannung oder durch einen ETS- Programmiervorgang beendet werden. Best. Nr. 1045 00 / 1046 00 Seite 14 von 94...
- Seite 15 Beschreibung: 4 Byte Objekt zum zentralen Rückmelden aller Schaltzustände des Aktors. Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Rückmeldeobjekte sind in Abhängigkeit der Parametrierung entweder aktiv sendend (Ü-Flag gesetzt) oder passiv auslesbar (L-Flag gesetzt). Best. Nr. 1045 00 / 1046 00 Seite 15 von 94...
- Seite 16 Die Anzahl der Ausgänge oder der Kommunikationsobjekte ist abhängig vom projektierten Gerät (Schaltaktor 4fach = 4 Ausgänge oder Schaltaktor 8fach = 8 Ausgänge). Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Best. Nr. 1045 00 / 1046 00 Seite 16 von 94...
- Seite 17 Schaltaktor 8fach = 8 Ausgänge). Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Rückmeldeobjekte sind in Abhängigkeit der Parametrierung entweder aktiv sendend (Ü-Flag gesetzt) oder passiv auslesbar (L-Flag gesetzt). Best. Nr. 1045 00 / 1046 00 Seite 17 von 94...
- Seite 18 Die Anzahl der Ausgänge oder der Kommunikationsobjekte ist abhängig vom projektierten Gerät (Schaltaktor 4fach = 4 Ausgänge oder Schaltaktor 8fach = 8 Ausgänge). Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Best. Nr. 1045 00 / 1046 00 Seite 18 von 94...
- Seite 19 Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Die Anzahl der Ausgänge oder der Kommunikationsobjekte ist abhängig vom projektierten Gerät (Schaltaktor 4fach = 4 Ausgänge oder Schaltaktor 8fach = 8 Ausgänge). Best. Nr. 1045 00 / 1046 00 Seite 19 von 94...
- Seite 20 Parametrierung für "Verzögerung nach Busspannungswiederkehr" stets zeitverzögert ausgesendet. Die Einstellung "0" für die Verzögerungszeit nach Busspannungswiederkehr deaktiviert die Zeitverzögerung vollständig. In diesem Fall werden alle Rückmeldungen, falls aktiv sendend, unverzögert auf den Bus ausgesendet. Best. Nr. 1045 00 / 1046 00 Seite 20 von 94...
- Seite 21 Bus ausgesendet. Der durch eine Zentralfunktion eingestellte Schaltzustand wird nicht in den "Schalten"-Objekten nachgeführt. Nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang ist die Zentralfunktion stets deaktiviert (Objektwert "0"). Best. Nr. 1045 00 / 1046 00 Seite 21 von 94...
- Seite 22 Schulen oder Krankenhäusern - wo zentral die Schalzustände der gesamten Aktorik angezeigt werden und keine separate Schaltzustandanzeige an den Bedienstellen erfolgt. In solchen Anwendungen kann die Sammelrückmeldung die 1 Bit Einzelrückmeldungen ersetzen und somit die Buslast deutlich reduzieren. Best. Nr. 1045 00 / 1046 00 Seite 22 von 94...
- Seite 23 Während einer aktiven Verzögerungszeit nach Busspannungswiederkehr wird auch bei Änderung eines Schaltzustandes keine Sammelrückmeldung ausgesendet. Ein 'blinkender' Ausgang (vgl. "Sperrfunktion") wird stets als "eingeschaltet" zurückgemeldet. Schaltzustandsänderungen durch die Handbedienung werden nicht erkannt. Best. Nr. 1045 00 / 1046 00 Seite 23 von 94...
- Seite 24 (z. B. Zeit-/Treppenhausfunktionen, Verknüpfungen, Sperr-/Zwangsfunktionen, Szenen – vgl. Bild 6). Ein nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang eingestellter Schaltzustand wird – berücksichtigt durch den Parameter "Betriebsart" – im Rückmeldeobjekt nachgeführt. Best. Nr. 1045 00 / 1046 00 Seite 24 von 94...
- Seite 25 Bei Busspannungsausfall zeigt das Relais des Ausgangs keine Reaktion und verbleibt im zuletzt eingestellten Schaltzustand. Parameter einstellen auf "Kontakt schließen": Der Relaiskontakt schließt bei Busspannungsausfall. Parameter einstellen auf "Kontakt öffnen": Der Relaiskontakt öffnet bei Busspannungsausfall. Best. Nr. 1045 00 / 1046 00 Seite 25 von 94...
- Seite 26 Das parametrierte Verhalten wird nur dann ausgeführt, wenn keine Zwangsstellung nach Busspannungswiederkehr aktiviert ist! Ein nach Busspannungswiederkehr eingestellter Schaltzustand wird – berücksichtigt durch den Parameter "Betriebsart" – im Rückmeldeobjekt nachgeführt. Best. Nr. 1045 00 / 1046 00 Seite 26 von 94...
- Seite 27 über das Objekt "Zentral Schalten" bewirken bei aktiv sendenden Objekten immer eine Telegrammübertragung der Rückmeldung. Wenn eine Zeitverzögerung eingestellt ist, dann muss bei einem Schaltzustandwechsel übder das Objekt "Schalten" die Verzögerungszeit erst abgelaufen sein, bis dass die Rückmeldung aktualisiert wird. Best. Nr. 1045 00 / 1046 00 Seite 27 von 94...
- Seite 28 Schaltzustände auf den Bus ausgesendet wird. Die Zykluszeit wird zentral für alle zyklischen Rückmeldetelegramme auf der Parameterseite "Zeiten" definiert. Während einer aktiven Verzögerungszeit nach Busspannungswiederkehr wird auch bei Änderung eines Schaltzustandes keine Rückmeldung ausgesendet. Best. Nr. 1045 00 / 1046 00 Seite 28 von 94...
- Seite 29 Wenn sich ein Ausgang beim Ablauf der Überwachungszeit bereits in der Vorzugslage befindet, erfolgt keine Reaktion und es wird auch keine Rückmeldung ausgesendet. Die Sperr- oder Zwangsstellungsfunktion hat eine höhere Priorität als die zyklische Überwachung. Best. Nr. 1045 00 / 1046 00 Seite 29 von 94...
- Seite 30 Schaltzustand an die folgenden Funktionen (z. B. Verknüpfung, Sperr- / Zwangsstellungsfunktion) weitergeleitet und der Ausgang ggf. ausgeschaltet. Ein EIN-Telegramm während der Ausschaltverzögerung bricht die Verzögerung ab. Der logische Schaltzustand entspricht in diesem Fall "eingeschaltet". Best. Nr. 1045 00 / 1046 00 Seite 30 von 94...
- Seite 31 "Schalten" neu empfangener Schaltzustand zeitverzögert ausgewertet. Die Zeitverzögerungen beeinflussen nicht die Treppenhausfunktion, falls diese freigeschaltet ist. Eine ablaufende Zeitverzögerung wird durch einen Reset des Aktors (Busspannungsausfall oder ETS-Programmiervorgang) vollständig abgebrochen. Best. Nr. 1045 00 / 1046 00 Seite 31 von 94...
- Seite 32 Weiter ist eine Erweiterung der Treppenhausfunktion durch eine separate Einschaltverzögerung und durch eine Vorwarnfunktion realisierbar. Die Vorwarnung soll gemäß DIN 18015-2 eine sich noch im Treppenhaus aufhaltende Person warnen, dass in kurzer Zeit das Licht ausgeschaltet wird. Best. Nr. 1045 00 / 1046 00 Seite 32 von 94...
- Seite 33 Parameter "Treppenhauszeit nachtriggerbar ?" immer nach. Wenn die Zusatzfunktion "Zeitverlängerung" eingestellt ist, kann der Parameter "Treppenhauszeit nachtriggerbar ?" nicht verstellt werden. Er ist in diesem Fall fest auf "Nein" eingestellt. Best. Nr. 1045 00 / 1046 00 Seite 33 von 94...
- Seite 34 Treppenhausfunktion – Zeitvorgabe über Bus einstellen"). In diesem Fall werden empfangene Faktoren "0" wie ein AUS-Telegramm interpretiert. Auch hierbei wird der Parameter "Reaktion auf AUS-Telegramm" ausgewertet, sodass eine Treppenhauszeit vorzeitig abgebrochen werden kann. Best. Nr. 1045 00 / 1046 00 Seite 34 von 94...
- Seite 35 Objekts, sodass erst nach dem Ablauf der Vorwarnzeit im Rückmelde-Objekt der Wert "0" (bei nicht invertierter Übertragung) nachgeführt wird. Anzahl der Unterbrechungen = 4 (Beispiel) Unterbr Ausgang 1. 2. 3. 4. Zeit Vorwarn Rückmeldung (nicht invertiert) Zeit Bild 13: Die Vorwarnfunktion der Treppenhausfunktion Best. Nr. 1045 00 / 1046 00 Seite 35 von 94...
- Seite 36 Vorwarnfunktion stoppt die Vorwarnzeit und startet immer (unabhängig vom Parameter "Treppenhauszeit nachtriggerbar ?") die Treppenhauszeit neu. Auch in der Vorwarnzeit wird der Parameter "Reaktion auf AUS-Telegramm" ausgewertet, sodass eine ablaufende Vorwarnung durch Ausschalten vorzeitig beendet werden kann. Best. Nr. 1045 00 / 1046 00 Seite 36 von 94...
- Seite 37 Zeitverlängerung erfasst. Falls eine Zeitverlängerung als Zusatzfunktion parametriert wurde, sind die Parameter "Treppenhauszeit nachtriggerbar ?" und "Einschaltverzögerung nachtriggerbar ?" fest auf "Nein" eingestellt", da das Nachtriggern durch die Zeitverlängerung erfolgt. Best. Nr. 1045 00 / 1046 00 Seite 37 von 94...
- Seite 38 "Treppenhauszeit Faktor" immer mit "1" initialisiert. Die Treppenhausfunktion wird allein dadurch jedoch nicht automatisch gestartet (vgl. "Verhalten nach Busspannungswiederkehr der Treppenhausfunktion einstellen"). Die beiden Zusatzfunktionen "Zeitverlängerung" und "Zeitvorgabe über Bus" lassen sich nur alternativ parametrieren. Best. Nr. 1045 00 / 1046 00 Seite 38 von 94...
- Seite 39 Das parametrierte Verhalten wird nur dann ausgeführt, wenn keine Zwangsstellung nach Busspannungswiederkehr aktiviert ist! Ein nach Busspannungswiederkehr eingestellter Schaltzustand wird – berücksichtigt durch den Parameter "Betriebsart" – im Rückmeldeobjekt nachgeführt. Best. Nr. 1045 00 / 1046 00 Seite 39 von 94...
- Seite 40 Abrufen Szenen- Objekt "Szenennebenst." steuerung Abspeichern Objekt Verzögerung nach zyklisches Senden "Rückmeldung" Busspannungswiederkehr * = optional parametrierbar Objekt Verzögerung nach zyklisches Senden "Sammelrückmel." Busspannungswiederkehr Bild 15: Funktionsschaltbild der Szenenfunktion Best. Nr. 1045 00 / 1046 00 Seite 40 von 94...
- Seite 41 Bei der ersten Inbetriebnahme des Aktors sollte der Parameter auf "Ja" eingestellt sein, damit der Ausgang auf gültige Szenenwerte initialisiert wird. Andernfalls sind die Werte im Aktor für alle Szenen "0" (ausgeschaltet). Best. Nr. 1045 00 / 1046 00 Seite 41 von 94...
- Seite 42 Auf der Parameterseite "Ax – Szenen" für jede Szene den Parameter "Speicherfunktion für Szene x" (x = Nummer der Szene (1…8)) auf "Nein" einstellen. Die Speicherfunktion ist für die betroffene Szene deaktiviert. Ein empfangenes Speichertelegramm über das Objekt "Szenennebenstelle" wird verworfen. Best. Nr. 1045 00 / 1046 00 Seite 42 von 94...
- Seite 43 Eine Verstellung der Relais per Hand durch die Schiebeschalter wird vom Betriebsstundenzähler nicht erkannt, sodass das manuelle Schließen eines Kontaktes keine Zählung von Betriebsstunden aktiviert und das manuelle Öffnen keine Zählung unterbricht. Best. Nr. 1045 00 / 1046 00 Seite 43 von 94...
- Seite 44 Startwert herunter. Wenn der Rückwärtszähler den Wert "0" erreicht, wird der Zählerablauf über das Objekt "Ablauf Betriebsstundenzähler" auf den Bus gemeldet und der Zählvorgang gestoppt. Erst ein Neustart leitet einen neuen Zählvorgang ein. Best. Nr. 1045 00 / 1046 00 Seite 44 von 94...
- Seite 45 Wenn die Zählrichtung eines Betriebsstundenzählers durch Umparametrierung in der ETS umgedreht wird, sollte nach dem Programmieren des Aktors stets ein Neustart des Zählers ausgeführt werden, damit sich der Zähler neu initialisiert. Best. Nr. 1045 00 / 1046 00 Seite 45 von 94...
- Seite 46 Der Zählwert wird zyklisch ausgesendet. Die Zykluszeit wird kanalübergreifend auf der Parameterseite "Zeiten" definiert. Nach Busspannungswiederkehr oder nach einem ETS- Programmiervorgang wird der Zählerstand erstmalig nach Ablauf der parametrierten Zykluszeit auf den Bus ausgesendet. Best. Nr. 1045 00 / 1046 00 Seite 46 von 94...
- Seite 47 Relaiskontakt geschlossen geöffnet Zeit Laststrom 16 A Zeit Messvorgänge Stromwert- ermittelung Zeit 5.120 mA 12.850 mA 5.500 mA 5.110 mA Bild 16: Beispiel einer Strommessung im Einschaltmoment eines Ausgangs Best. Nr. 1045 00 / 1046 00 Seite 47 von 94...
- Seite 48 Auf der Parameterseite "Ax – Freigaben" den Parameter "Strommessung" auf "freigegeben" einstellen. Die Strommessung ist aktiviert. Die Strommessung deaktivieren Auf der Parameterseite "Ax – Freigaben" den Parameter "Strommessung" auf "gesperrt" einstellen. Die Strommessung ist deaktiviert. Best. Nr. 1045 00 / 1046 00 Seite 48 von 94...
- Seite 49 Parameterseite "Zeiten" definiert. Nach Busspannungswiederkehr oder nach einem ETS- Programmiervorgang wird der Stromwert – auch für geöffnete Relaiskontakte (0 mA) - nach Ablauf der parametrierten Zykluszeit automatisch auf den Bus ausgesendet und dann regelmäßig. Best. Nr. 1045 00 / 1046 00 Seite 49 von 94...
- Seite 50 Grenze 0 mA Zeit VERZ Meldung Lastunterschreitung Zeit Meldung Lastüberschreitung Zeit unterschreiten überschreiten + überschreiten unterschreiten - Hysterese Hysterese Telegrammpolarität Telegrammpolarität Bild 17: Lastüberwachung mit festen Lastgrenzen (exemplarischer Stromverlauf) Best. Nr. 1045 00 / 1046 00 Seite 50 von 94...
- Seite 51 Meldung Lastüberschreitung Zeit überschreiten + überschreiten unterschreiten - unterschreiten Hysterese Hysterese *: Bei 0 % untere Grenze keine Grenzwertunterschreitung möglich! Telegrammpolarität Telegrammpolarität Bild 18: Lastüberwachung mit Teach-In (exemplarischer Stromverlauf) Best. Nr. 1045 00 / 1046 00 Seite 51 von 94...
- Seite 52 (z. B. "Kontakt schließen" oder geschlossenen Zustand nachführen). Während der Zeitverzögerung findet kein Strom-Messvorgang statt, sodass der Stromwert in dieser Zeit auf "0 mA" gesetzt ist. Best. Nr. 1045 00 / 1046 00 Seite 52 von 94...
- Seite 53 ETS-Programmiervorgang die Grenzwerte unter- oder überschritten sind, sendet der Aktor auch Meldetelegramme gemäß der parametrierten Polarität aus, sobald die "Verzögerung nach Busspannungswiederkehr" abgelaufen ist. Andernfalls werden nach einem Reset keine Meldetelegramme ausgesendet. Best. Nr. 1045 00 / 1046 00 Seite 53 von 94...
- Seite 54 Aktualisierungen des Sperrobjektes von "EIN" nach "EIN" oder von "AUS" nach "AUS" zeigen keine Reaktion. Das Relais verbleibt in der zuletzt – ggf. auch per Handbedienung – eingestellten Position. Ein über den Bus gesperrter Ausgang kann weiterhin per Hand bedient werden! Best. Nr. 1045 00 / 1046 00 Seite 54 von 94...
- Seite 55 Energie gespeichert ist. Das hat beim Blinken mit geringer Blinkzeit zur Folge, dass beim zeitgleichen Zustandwechsel von mehreren Ausgängen Schaltzustände nicht immer nachgeführt werden können. Aus diesem Grund ist beim zeitgleichen Blinken von mehreren Ausgängen eine angemessen große Blinkzeit zu parametrieren. Best. Nr. 1045 00 / 1046 00 Seite 55 von 94...
- Seite 56 EIN" bewirken jedes Mal die Relaisansteuerung in die aufgezwungene Position. Aktualisierungen von "Zwangsstellung AUS" nach "Zwangsstellung AUS" zeigen keine Reaktion. Ein über den Bus zwangsgeführter Ausgang kann weiterhin per Hand bedient werden! Best. Nr. 1045 00 / 1046 00 Seite 56 von 94...
- Seite 57 Nach einem ETS-Programmiervorgang der Applikation oder der Parameter ist in diesem Fall der Wert intern immer auf "nicht aktiv" eingestellt. Nach Busspannungswiederkehr oder einem ETS-Programmiervorgang der Applikation oder der Parameter ist die Zwangsstellungsfunktion stets deaktiviert (Objektwert "0"). Best. Nr. 1045 00 / 1046 00 Seite 57 von 94...
- Seite 58 Rückführung des Ausgangs auf den Eingang "Schalten" dieser beim Setzen wieder zurückgesetzt. Erst, wenn das Verknüpfungs-Objekt = "1" ist, kann durch eine neu empfangene "1" am Eingang "Schalten" der Ausgang den logischen Zustand "1" annehmen. Best. Nr. 1045 00 / 1046 00 Seite 58 von 94...
- Seite 59 Busspannungswiederkehr eingestellt werden, übersteuern die Verknüpfungsfunktion. Die parametrierte Verknüpfung wird erst dann wieder ausgeführt und das Ergebnis am Ausgang eingestellt, wenn sich mindestens ein Eingangszustand der Verknüpfung ändert oder aktualisiert wird. Best. Nr. 1045 00 / 1046 00 Seite 59 von 94...
- Seite 60 Im Auslieferungszustand des Aktors ist das Applikationsprogramm entladen. Die Relais lassen sich per Hand bedienen. Dabei erfolgt keine Rückmeldung auf den Bus. Das Gerät kann durch die ETS programmiert und in Betrieb genommen werden. Die physikalische Adresse ist auf 15.15.255 voreingestellt. Best. Nr. 1045 00 / 1046 00 Seite 60 von 94...
- Seite 61 Nur bei freigegebener Funktion ist eine Zuordnung einzelner Schaltausgänge auf die Zentralfunktion möglich. Polarität Zentralobjekt 0 = ausschalten; Hier wird die Polarität des Zentralobjektes eingestellt. 1 = einschalten 0 = einschalten; 1 = ausschalten Best. Nr. 1045 00 / 1046 00 Seite 61 von 94...
- Seite 62 "Zeiten" parametriert. Das Rückmeldetelegramm wird nur bei Nein (Senden nur bei Änderung des Zustands auf den Bus Änderung) ausgesendet. Dieser Parameter ist nur bei freigegebener Sammelrückmeldung als aktives Meldeobjekt sichtbar. Best. Nr. 1045 00 / 1046 00 Seite 62 von 94...
- Seite 63 Folge, dass beim zeitgleichen Zustandwechsel von mehreren Ausgängen Schaltzustände nicht immer nachgeführt werden können. Aus diesem Grund ist beim zeitgleichen Blinken von mehreren Ausgängen eine angemessen große Blinkzeit zu parametrieren. Best. Nr. 1045 00 / 1046 00 Seite 63 von 94...
- Seite 64 Ausgänge die Zykluszeit fest. Einstellung der Stunden der Zykluszeit. Minuten (0...59) 0…2...59 Einstellung der Minuten der Zykluszeit. Sekunden (10...59) 10...59 Einstellung der Sekunden der Zykluszeit. Voreinstellung: 2 Minuten 10 Sekunden Best. Nr. 1045 00 / 1046 00 Seite 64 von 94...
- Seite 65 Ausgänge die Zykluszeit fest. Einstellung der Stunden der Zykluszeit. Minuten (0...59) Einstellung der Minuten der Zykluszeit. 0...10…59 Sekunden (10...59) Einstellung der Sekunden der Zykluszeit. 10...59 Voreinstellung: 10 Minuten 10 Sekunden Best. Nr. 1045 00 / 1046 00 Seite 65 von 94...
- Seite 66 ETS ausgeführt. Der einfache Download nur der physikalischen Adresse oder ein partielles Programmieren nur der Gruppenadressen bewirkt, dass nicht dieser Parameter berücksichtigt, sondern das parametrierte "Verhalten nach Busspannungswiederkehr" ausgeführt wird! Best. Nr. 1045 00 / 1046 00 Seite 66 von 94...
- Seite 67 Der Relaiskontakt schließt bei Busspannungsausfall. Der Relaiskontakt öffnet bei Kontakt öffnen Busspannungsausfall. Bei Busspannungsausfall zeigt das Relais keine Reaktion des Ausgangs keine Reaktion und verbleibt im zuletzt eingestellten Schaltzustand. Best. Nr. 1045 00 / 1046 00 Seite 67 von 94...
- Seite 68 Ausgangsrelais nur dann, wenn genügend Energie gespeichert ist. Aus diesem Grund kann es nach Busspannungswiederkehr zu einer kurzen Verzögerung kommen (max. 5 s), bis dass das parametrierte Verhalten ausgeführt wird. Best. Nr. 1045 00 / 1046 00 Seite 68 von 94...
- Seite 69 Der Zustand wird invertiert Statusobjekt übertragen. Das Objekt verhält ist passiv (Telegrammübertragung nur als Antwort auf eine Leseanfrage). Die Kommunikationsflags des Objektes werden durch die ETS automatisch der Einstellung entsprechend gesetzt. Best. Nr. 1045 00 / 1046 00 Seite 69 von 94...
- Seite 70 "Zeiten" parametriert. Nein (Senden nur bei Das Rückmeldetelegramm wird nur bei Änderung des Zustands auf den Bus Änderung) ausgesendet. Dieser Parameter ist nur bei freigegebener Rückmeldung als aktives Meldeobjekt sichtbar. Best. Nr. 1045 00 / 1046 00 Seite 70 von 94...
- Seite 71 Verknüpfung und Szene zu parametrieren. Zeitverzögerungen ? gesperrt An dieser Stelle können die Zeitverzögerungen gesperrt oder freigegeben werden. Bei freigegebener freigegeben Funktion erscheinen die erforderlichen Parameter unter "Ax - Zeitverzögerungen". Best. Nr. 1045 00 / 1046 00 Seite 71 von 94...
- Seite 72 An dieser Stelle kann die Strommessung gesperrt gesperrt oder freigegeben werden. Bei freigegebener Funktion erscheinen die freigegeben erforderlichen Parameter unter "Ax - Strommessung " und die benötigten Objekte werden freigeschaltet. Best. Nr. 1045 00 / 1046 00 Seite 72 von 94...
- Seite 73 "Einschaltverzögerung" oder auf "Ein- und Ausschaltverzögerung" parametriert ist. Ausschaltverzögerung Hier wird die Dauer der 0...23 Stunden (0...23) Ausschaltverzögerung parametriert. Einstellung der Stunden der Ausschaltverzögerung. Minuten (0...59) Einstellung der Minuten der 0...59 Ausschaltverzögerung. Best. Nr. 1045 00 / 1046 00 Seite 73 von 94...
- Seite 74 Alternativ kann das Nachtriggern unterdrückt werden (Einstellung "Nein"). Die Parameter zur Ausschaltverzögerung sind nur sichtbar, wenn der Parameter " Auswahl der Zeitverzögerung" auf "Ausschaltverzögerung" oder auf "Ein- und Ausschaltverzögerung" parametriert ist. Best. Nr. 1045 00 / 1046 00 Seite 74 von 94...
- Seite 75 über Objekt 'Treppenhauszeit' aktivierbar ? = Ja" kann durch einen Faktor von "0" die Treppenhauszeit ebenfalls vorzeitig beendet werden. AUS-Telegramme oder Faktoren "0" ignorieren werden ignoriert. Die Treppenhauszeit wird vollständig zu Ende ausgeführt. Best. Nr. 1045 00 / 1046 00 Seite 75 von 94...
- Seite 76 Mal angetriggert werden kann. Die Zeit wird also auf das Doppelte verlängert. Die anderen Einstellungen verhalten sich sinngemäß gleich. Dieser Parameter ist nur bei eingestellter Zusatzfunktion "Zeitverlängerung" sichtbar. Best. Nr. 1045 00 / 1046 00 Seite 76 von 94...
- Seite 77 0...23 Stunden (0...23) Einschaltverzögerung parametriert. Einstellung der Stunden der Einschaltverzögerung. Minuten (0...59) Einstellung der Minuten der 0...59 Einschaltverzögerung. Sekunden (0...59) Einstellung der Sekunden der 0…30...59 Einschaltverzögerung. Voreinstellung: 30 Sekunden Best. Nr. 1045 00 / 1046 00 Seite 77 von 94...
- Seite 78 Eine Vorwarnzeit wird durch Nachtriggerung der Treppenhausfunktion abgebrochen. Anzahl der Dieser Parameter gib vor, wie oft der 1…3...10 Vorwarnungen Ausgang innerhalb der Vorwarnzeit (1...10) ausschalten soll, wie viele Vorwarnungen also ausgeführt werden. Best. Nr. 1045 00 / 1046 00 Seite 78 von 94...
- Seite 79 Ausgängen zur Folge, dass durch den zeitgleichen Zustandwechsel Schaltzustände nicht immer nachgeführt werden können. Aus diesem Grund ist bei einer zeitgleichen Vorwarnung mehrerer Ausgänge eine angemessen kleine Anzahl von Vorwarnungen zu parametrieren. Best. Nr. 1045 00 / 1046 00 Seite 79 von 94...
- Seite 80 Aktor ein Überschreiben der Szenenwerte unterbinden (Einstellung: "Nein"). Alternativ können bei jedem Programmiervorgang durch die ETS die ursprünglichen Werte wieder in das Gerät geladen werden (Einstellung: "Ja"). Best. Nr. 1045 00 / 1046 00 Seite 80 von 94...
- Seite 81 X = Abhängig von der logische Schaltzustand (eingeschaltet / Szene (1...8) ausgeschaltet) beim Empfang eines Speichertelegramms über das Nebenstellenobjekt intern abgespeichert werden. Bei der Einstellung "Nein" werden Speichertelegramme verworfen. Best. Nr. 1045 00 / 1046 00 Seite 81 von 94...
- Seite 82 über Objekt Kommunikationsobjekt vom Bus aus empfangen individuell angepasst werden kann. Die Einstellung "Nein" deaktiviert den Startwert. Dieser Parameter ist nur in der Konfiguration "Zählerart = Rückwärtszähler" sichtbar. Best. Nr. 1045 00 / 1046 00 Seite 82 von 94...
- Seite 83 Zeitwert wird der aktuelle Zählerstand auf den Bus ausgesendet. Dieser Parameter ist nur sichtbar, wenn der Parameter "Automatisches Senden des Zählwertes ?" auf "bei Änderung um Intervallwert" eingestellt ist. Best. Nr. 1045 00 / 1046 00 Seite 83 von 94...
- Seite 84 Die Lastüberwachung ist deaktiviert. keine mit Teach-In Die Lastüberwachung erfolgt mit einem eingelernten Stromwert und daraus abgeleiteten Grenzwerten. Die Lastüberwachung erfolgt mit fest mit festen Lastgrenzen parametrierten Lastgrenzen. Best. Nr. 1045 00 / 1046 00 Seite 84 von 94...
- Seite 85 Der Grenzwert wird fest (250…16000 mA) vorgegeben. Dieser Parameter ist nur sichtbar, wenn der Parameter "Lastüberwachung" auf "mit festen Lastgrenzen" und der Parameter "Lastüberschreitung melden ?" auf "Ja" eingestellt ist. Best. Nr. 1045 00 / 1046 00 Seite 85 von 94...
- Seite 86 "1"-Telegramm aus (invertiertes Meldetelegramm). Dieser Parameter ist nur sichtbar, wenn der Parameter "Lastüberwachung" auf "mit Teach-In" oder "mit festen Lastgrenzen" und der Parameter "Lastüberschreitung melden ?" auf "Ja" eingestellt ist. Best. Nr. 1045 00 / 1046 00 Seite 86 von 94...
- Seite 87 Fehlfunktion oberer Hysteresewert > unterer Hysteresewert. Dieser Parameter ist nur sichtbar, wenn der Parameter "Lastüberwachung" auf "mit Teach-In" oder "mit festen Lastgrenzen" und der Parameter "Lastüberschreitung melden ?" auf "Ja" eingestellt ist. Best. Nr. 1045 00 / 1046 00 Seite 87 von 94...
- Seite 88 Telegramm aus (invertiertes Meldetelegramm). Dieser Parameter ist nur sichtbar, wenn der Parameter "Lastüberwachung" auf "mit Teach-In" oder "mit festen Lastgrenzen" und der Parameter "Lastüberschreitung melden ?" auf "Ja" eingestellt ist. Best. Nr. 1045 00 / 1046 00 Seite 88 von 94...
- Seite 89 Sperrfunktion stets deaktiviert (Objektwert "0"). Bei der invertierten Einstellung ("1 = freigegeben; 0 = gesperrt") muss nach der Initialisierung zunächst ein Telegrammupdate "0" erfolgen, bis dass die Sperre aktiviert wird. Best. Nr. 1045 00 / 1046 00 Seite 89 von 94...
- Seite 90 Blinkzeit zu parametrieren. Ein über den Bus gesperrter Ausgang kann weiterhin per Hand bedient werden! Dieser Parameter ist nur dann sichtbar, wenn der Parameter "Auswahl der Zusatzfunktion" auf "Sperrfunktion" eingestellt ist. Best. Nr. 1045 00 / 1046 00 Seite 90 von 94...
- Seite 91 Grund ist beim zeitgleichen Blinken von mehreren Ausgängen eine angemessen große Blinkzeit zu parametrieren. Dieser Parameter ist nur dann sichtbar, wenn der Parameter "Auswahl der Zusatzfunktion" auf "Sperrfunktion" eingestellt ist. Best. Nr. 1045 00 / 1046 00 Seite 91 von 94...
- Seite 92 Der Schaltzustand wird am Ende der Zwangsstellung auf einschalten eingestellt. einschalten Der Ausgang wird wieder freigegeben. Dieser Parameter ist nur dann sichtbar, wenn der Parameter "Auswahl der Zusatzfunktion" auf "Zwangsstellung" eingestellt ist. Best. Nr. 1045 00 / 1046 00 Seite 92 von 94...
- Seite 93 (Einstellung "Ja"). Bei Nein Freischaltung werden die Parameter und das Verknüpfungsobjekt der Verknüpfungsfunktion sichtbar. Der Parameter ist fest auf "Nein" eingestellt, wenn die Treppenhausfunktion oder die zyklische Überwachung freigeschaltet sind. Best. Nr. 1045 00 / 1046 00 Seite 93 von 94...
- Seite 94 ETS-Download 1 (EIN) welchem Wert das Verknüpfungsobjekt nach einem ETS-Programmiervorgang initialisiert wird. Dieser Parameter ist nur dann sichtbar, wenn der Parameter "Verknüpfungs- funktion ?" auf "Ja" eingestellt ist. Best. Nr. 1045 00 / 1046 00 Seite 94 von 94...
