Verwandte Anleitungen für EUROM AC2400
Inhaltszusammenfassung für EUROM AC2400

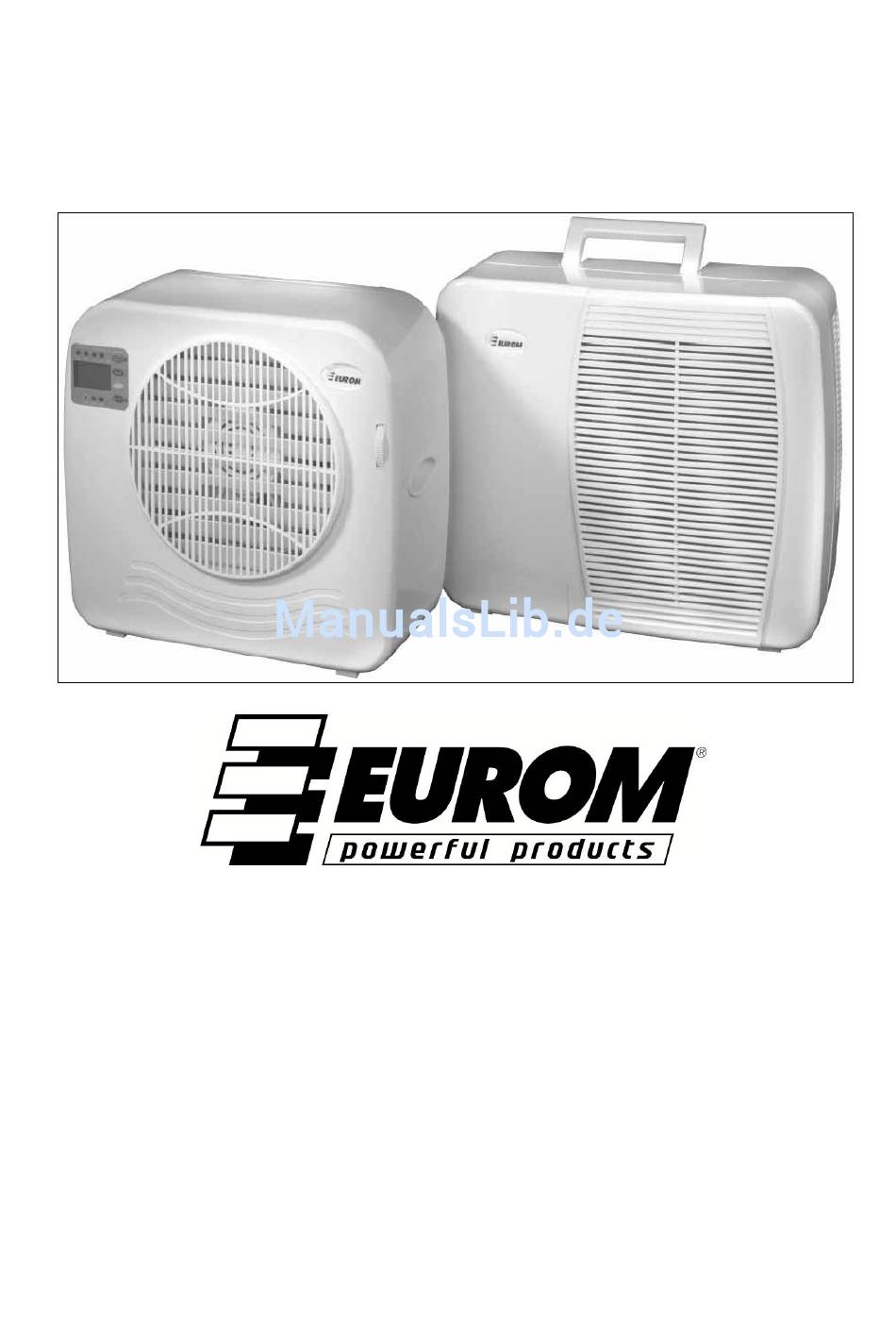

- Seite 1 Instructieboekje / Bedienungsanleitung / Livret d'instructions AC2400 Mobiele Caravanairco Mobile Wohnwagen-Klimaanlage Climatiseur portable pour caravane...
- Seite 3 DANK Hartelijk dank dat u voor een EUROM caravanairco hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste uit uw caravanairco te halen adviseren wij u deze instructies voor het eerste gebruik nauwkeurig door te lezen.
-
Seite 4: Technische Gegevens
BESCHRIJVING: TECHNISCHE GEGEVENS: Model EUROM AC2400 Aansluitspanning 230V / 50Hz Opgenomen vermogen 450W Stroomopname Koelingscapaciteit 750W (2559BTU) Compressortype Roterend Koelvloeistof R134a (220 gr) Netto gewicht 20,5 kg Afmetingen binnendeel 39,4 x 36 x 18 cm 43,5 x 41 x 20 cm... - Seite 5 BESCHRIJVING & INSTALLATIE Het controlepaneel:...
- Seite 6 Installatie zonder steunplaat Bevestig de grote beugels aan het buitendeel van de airco, door per beugel twee schroefdoppen kruiselings vast te zetten. (Twee schroefdoppen zitten al op hun plaats, twee worden los bijgeleverd). Hang het buitendeel op zijn plaats aan het raam. Zet het binnendeel op een tafel o.i.d.
- Seite 7 Installatie met steunplaten: Bevestig binnen de steunplaten op de beugels met behulp van de beide knoppen met binnendraad. Nu kunt u het binnendeel over de steunplaten schuiven. GEBRUIK Controleer of het apparaat geen beschadigingen vertoont. Neem een beschadigd of defect apparaat niet in gebruik maar wend u tot uw leverancier. ...
- Seite 8 Steek de stekker in het stopcontact. De zoemer zal drie alarms uitzenden ten teken dat het apparaat bedrijfsklaar is (READY). ‘ON/OFF’ –toets Druk op de ‘ON/OFF’ –toets (dat is de AAN/UIT-toets). Het ON- en het HIGH- lampje gaan branden en er verschijnen 6 sterren op het schermpje.
- Seite 9 TIJDINSTELLING (TIMER) De werkingtijd kan worden ingesteld op 0,5 tot 7,5 uur door de TIMER-toets (dat is de tijdinstellingstoets) 1 tot 5 keer in te drukken. De ingestelde tijd is zichtbaar op het scherm. Na verloop van de ingestelde periode zal de airco automatisch uitschakelen. (fig.
- Seite 10 5. AUTOMATISCHE CONDENSWATERAFVOER Zodra het condenswater in de opvangschaal van het binnendeel een bepaalde hoogte heeft bereik (0,8 ltr.), leidt de pomp het automa-tisch naar de condensator in het buitendeel. In geval van storing hoort u gedurende 20 seconden een zoemtoon (alarm) en schakelt het apparaat uit.
-
Seite 11: Ce-Conformiteitsverklaring
8281 JC Genemuiden – NL dat de : Mobiele caravan airco (koelmiddel R134a) van het merk: Eurom type AC2400 voldoet aan de richtlijnen van het Low Voltage Directive 2006/95/EC en in overeenstemming is met de volgende normen: EN 60335-1:2002+A1+A11+A12+A2+A13 EN 60335-2-40-2003+A11+A12+A1+A2 EN 62233:2008 Genemuiden, 14-10-2013 J. -
Seite 12: Beachten Sie Vor Der Verwendung
38 °C : mit niedriger Lüftergeschwindigkeit (low speed) Das Gerät darf nicht schief hängen oder stehen. Blockieren Sie nicht die ein- oder ausströmenden Luftströme des Gerätes! Beim Fahren darf die EUROM AC2400 nicht installiert aufgehängt sein. -
Seite 13: Technische Daten
BESCHREIBUNG: TECHNISCHE DATEN: Modell EUROM AC2400 Spannung 230 V / 50 Hz Aufnahmeleistung 450 W Stromaufnahme Kühlleistung 750 W (2559BTU) Kompressortyp Rotierend Kältemittel R134a (220 g) Nettogewicht 20,5 kg Abmessungen Innenteil 39,4 x 36 x 18 cm Außenteil 43,5 x 41 x 20 cm... -
Seite 14: Beschreibung & Installation
BESCHREIBUNG & INSTALLATION Die Bedienungskonsole:... - Seite 15 Installation ohne Stützplatte Befestigen Sie die großen Bügel am Außenteil der Klimaanlage, indem Sie per Bügel zwei Schraubverschlüsse kreuzweise fixieren. (Zwei Schraubverschlüsse sind schon an ihrer Position, zwei weitere werden lose mitgeliefert.) Hängen Sie das Außenteil an seine Position am Fenster. Stellen Sie das Innenteil auf einen Tisch o.
- Seite 16 Installation mit Stützplatten: Befestigen Sie innen die Stützplatten an den Bügeln mithilfe der beiden Knöpfe mit Innengewinde. Jetzt können Sie das Außenteil über die Stützplatten schieben. VERWENDUNG Prüfen Sie das Gerät auf Beschädigungen. Nehmen Sie ein beschädigtes oder defektes Gerät nicht in Gebrauch, sondern wenden Sie sich damit an Ihren Lieferanten.
-
Seite 17: Speed-Taste
Stecken Sie den Stecker in die Steckdose. Der Summer gibt drei Töne ab, um anzuzeigen, dass das Gerät einsatzbereit ist (READY). „ON/OFF“-Taste Drücken Sie die „ON/OFF“-Taste (AN/AUS). Die Lampen „ON“ und „HIGH“ leuchten auf und es erscheinen sechs Sterne auf der Anzeige. Das Gerät arbeitet jetzt kontinuierlich mit hoher Leistung. - Seite 18 ZEITEINSTELLUNG (TIMER) Die Funktionsdauer kann von 0,5 bis 7,5 Stunden eingestellt werden, indem die TIMER-Taste (Zeiteinstellung) ein- bis fünfmal gedrückt wird. Die eingestellte Zeit ist auf der Anzeige abzulesen. Nach Ablauf der eingestellten Zeit schaltet sich die Klimaanlage automatisch aus. (Abb. 7-11).
- Seite 19 5. AUTOMATISCHE KONDENSWASSERABLEITUNG Sobald das Kondenswasser in der Auffangschale des Innenteils ein bestimmtes Niveau (0,8 l) erreicht hat, leitet die Pumpe es automatisch zum Kondensator im Außenteil. Im Fall einer Störung hören Sie 20 Sekunden lang einen Summton (Alarm) und schaltet sich das Gerät ab. Durch Entfernung des Stöpsels aus der Unterseite des Innenteils kann das Wasser abgelassen und daraufhin das Gerät wieder normal in Betrieb genommen werden.
-
Seite 20: Ce-Konformitätserklärung
Hiermit bescheinigt der Importeur, die Euromac bv., Kokosstraat 20, 8281 JC Genemuiden – NL dass die Mobile Wohnwagen-Klimaanlage (Kältemittel R134a) der Marke: Eurom AC2400 den Anforderungen der Niederspannungsrichtlinie 2006/95/EG genügt sowie mit folgenden Normen konform ist: EN 60335-1:2002+A1+A11+A12+A2+A13 EN 60335-2-40-2003+A11+A12+A1+A2 EN 62233:2008 Genemuiden, 14.10.2013... - Seite 21 également de ranger soigneusement ce livret pour que vous puissiez le consulter ultérieurement. Lisez et conservez ces instructions GÉNÉRALITÉS Le climatiseur pour caravane EUROM AC2400 est un appareil ménager aux caractéristiques suivantes : l'appareil est portatif et peut être placé à n'importe quel endroit, l'appareil assure un refroidissement continu, ...
-
Seite 22: Caractéristiques Techniques
DESCRIPTION : CARACTÉRISTIQUES TECHNIQUES : Modèle EUROM AC2400 Tension de raccordement 230 V / 50 Hz Puissance absorbée 450 W Consommation de courant Capacité de refroidissement 750 W (2559BTU) Type de compresseur rotatif Liquide de refroidissement R134a (220 g) Poids net 20,5 kg Dimensions partie intérieure 39,4 x 36 x 18 cm... - Seite 23 DESCRIPTION & INSTALLATION Le panneau de commande : Label met technische gegevens = Étiquette avec données techniques...
- Seite 24 Installation sans plaque de support Sans plaque de support Partie extérieure Fixez les grandes consoles à la partie extérieure du climatiseur en serrant diagonalement deux bouchons à vis par console. (Deux bouchons à vis sont déjà à leur place, deux autres accompagnent séparément le produit.) Accrochez la partie extérieure à...
- Seite 25 Installation avec plaques de support : Partie intérieure Avec plaque de support Partie extérieure Fixez à l'intérieur les plaques de support aux consoles à l'aide des deux boutons avec fil intérieur. Vous pouvez à présent faire coulisser la partie intérieure sur les plaques de support.
- Seite 26 Vérifiez que la prise de courant sur laquelle vous voulez brancher le climatiseur délivre 230V-50Hz. Introduisez la fiche dans la prise de contact. Le signal acoustique émet trois alarmes pour indiquer que l'appareil est prêt (READY). Touche « ON/OFF » Appuyez sur la touche «ON/OFF »...
- Seite 27 RÉGLAGE HORAIRE (TIMER) La durée de fonctionnement peut être réglée entre 0,5 et 7,5 heures en enfonçant 1 à 5 fois la touche TIMER (il s'agit de la touche de réglage horaire). La durée réglée est affichée à l'écran. À la fin de la durée configurée, le climatiseur s'éteint automatiquement.
- Seite 28 5. ÉVACUATION AUTOMATIQUE DE L'EAU DE CONDENSATION Lorsque l'eau de condensation présente dans la cuve de récupération de la partie intérieure atteint un certain niveau (0,8 l), elle est automatiquement évacuée par la pompe vers le condensateur de la partie extérieure. En cas de panne, un signal acoustique (alarme) retentit pendant 20 secondes et éteint l'appareil.
-
Seite 29: Déclaration De Conformité Ce
: le climatiseur portable pour caravane (réfrigérant R134a) de la marque : Eurom type AC2400 satisfait aux recommandations de la directive Basse Tension 2006/95/EC et est conforme aux normes suivantes : EN 60335-1:2002+A1+A11+A12+A2+A13 EN 60335-2-40-2003+A11+A12+A1+A2... - Seite 32 -------------------------------------------------------------------------------------------------- EUROMAC BV., Kokosstraat 20, 8281 JC Genemuiden e-mail: info@euromac.nl www.euromac.nl...
