D
IMENSIONIERUNG DES
S
CHORNSTEINS
A
K
NSCHLUSS DES
ESSELS AN
S
DEN
CHORNSTEIN
•
Dichtheit des Schornsteins zur Vermeidung von Falschlufteintritt.
Durch eintretende Falschluft wird die Auskühlung der Abgase be-
schleunigt.
Diesen Anforderungen entsprechen Schornsteine in der Ausfüh-
rungsart nach DIN EN 13384-1: 2003-03 „Wärme- und strömungs-
technische Berechnungsverfahren".
Bei freistehenden Schornsteinen ist auf eine gute Dämmung zu
achten.
Die Anlage darf nur an einen Schornstein angeschlossen werden, der
nach DIN EN 13384-1 für die vorgesehenen Brennstoffe und Belas-
tungen berechnet ist und der Bauordnung entspricht, die für den
Aufstellungsort maßgebend ist.
Eine genaue Schornsteinauslegung kann nur in Kenntnis der örtli-
chen Gegebenheiten erfolgen. Dabei sind u. a. folgende Faktoren zu
berücksichtigen:
•
Lage des Hauses
– Hanglage
– Richtung der Fallwinde
•
Lage des Schornsteins im Dach
– Schornsteinmündung muss mindestens 0,5 m über der
höchsten Kante von Dächern mit einer Neigung von mehr als
20° liegen bzw. mindestens 1,0 m Abstand von Dachflächen
haben, die 20° oder weniger geneigt sind.
•
Die wirksame Schornsteinhöhe wird ab Rauchrohreintritt in den
Schornstein bis Schornsteinende gemessen.
Die Feuerungsanlage ist mit einem möglichst kurzen Verbindungs-
stück unter einem Winkel von 30 - 45° an den Schornstein anzu-
schließen.
Anzustreben ist eine Verbindungsstücklänge von maximal einem
Meter mit nur einem Formstück. Jedes weitere Formstück bewirkt
einen höheren Druckverlust im Abgasweg und ist deshalb zu ver-
meiden. Dasselbe gilt auch für zu lange Verbindungsstücke. Müssen
sie jedoch aus baulichen Gründen länger als 1 m sein, so sind sie aus-
reichend zu isolieren (mindestens 5 cm Steinwolle oder gleichwer-
tiges Material) und - wenn möglich - steigend zu verlegen.
A
B

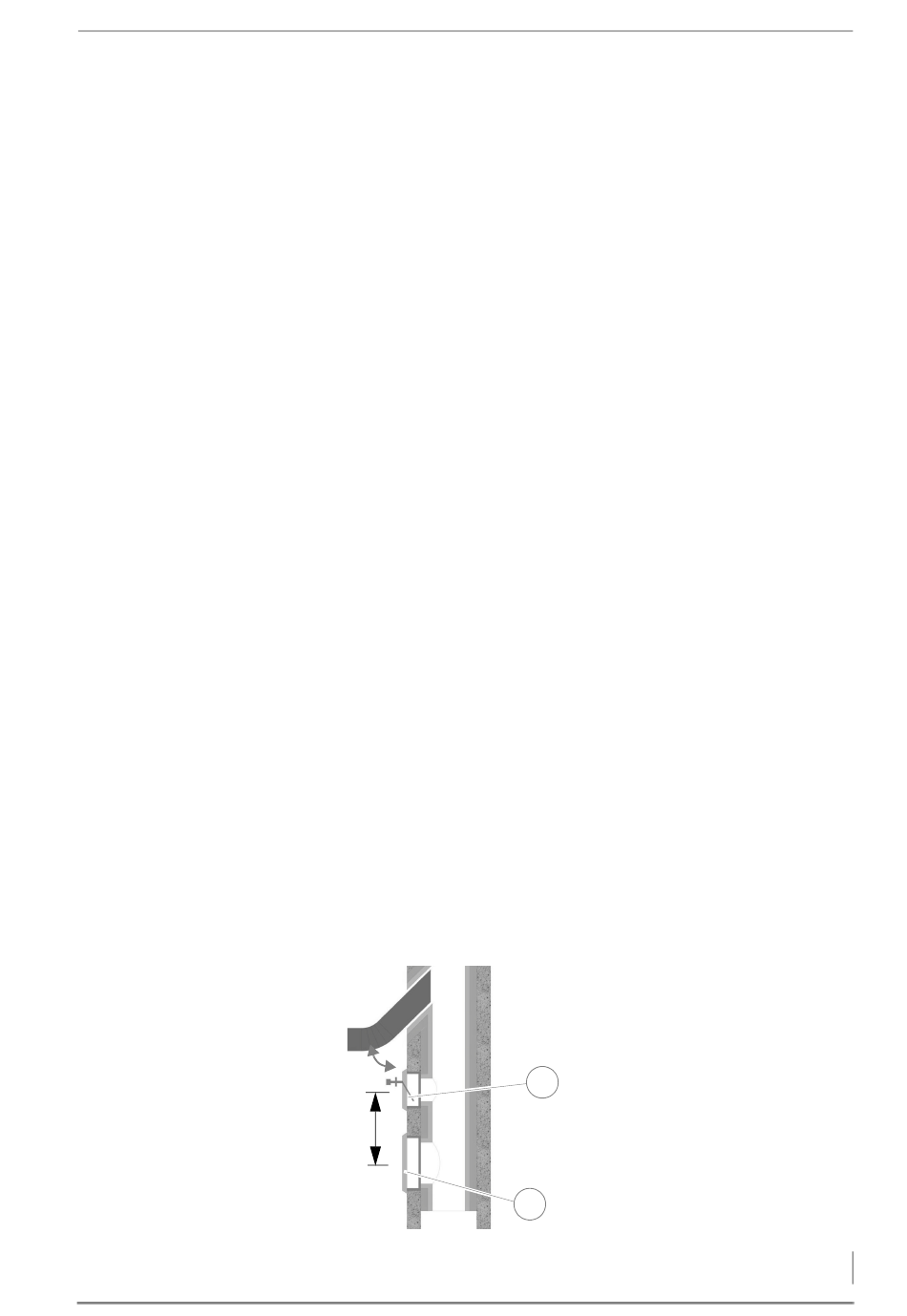

Abbildung 4/4 - Schornsteinanschluss
4 Planung und Montage – Anschlüsse
1 Nebenlufteinrichtung
2 Reinigungstür
A) Schornstein ca. 30° - 45°
B) Abstand mind. 50 cm
1
2
29
