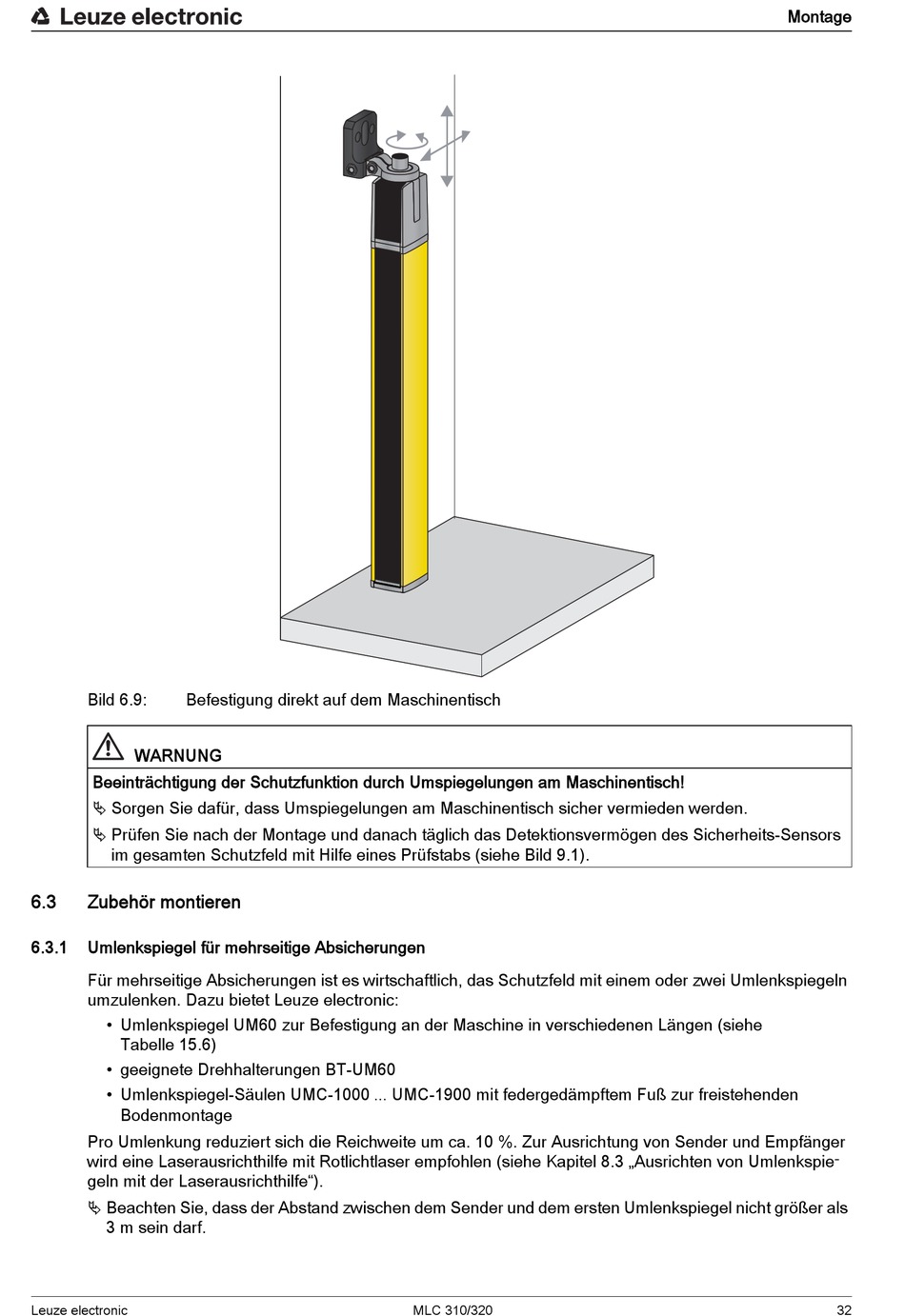

Bild 6.9:
Befestigung direkt auf dem Maschinentisch
WARNUNG
Beeinträchtigung der Schutzfunktion durch Umspiegelungen am Maschinentisch!
Sorgen Sie dafür, dass Umspiegelungen am Maschinentisch sicher vermieden werden.
Prüfen Sie nach der Montage und danach täglich das Detektionsvermögen des Sicherheits-Sensors
im gesamten Schutzfeld mit Hilfe eines Prüfstabs (siehe Bild 9.1).
6.3
Zubehör montieren
6.3.1
Umlenkspiegel für mehrseitige Absicherungen
Für mehrseitige Absicherungen ist es wirtschaftlich, das Schutzfeld mit einem oder zwei Umlenkspiegeln
umzulenken. Dazu bietet Leuze electronic:
• Umlenkspiegel UM60 zur Befestigung an der Maschine in verschiedenen Längen (siehe
Tabelle 15.6)
• geeignete Drehhalterungen BT-UM60
• Umlenkspiegel-Säulen UMC-1000
Bodenmontage
Pro Umlenkung reduziert sich die Reichweite um ca. 10 %. Zur Ausrichtung von Sender und Empfänger
wird eine Laserausrichthilfe mit Rotlichtlaser empfohlen (siehe Kapitel 8.3 „Ausrichten von Umlenkspie -
geln mit der Laserausrichthilfe").
Beachten Sie, dass der Abstand zwischen dem Sender und dem ersten Umlenkspiegel nicht größer als
3 m sein darf.
Leuze electronic
UMC-1900 mit federgedämpftem Fuß zur freistehenden
...
MLC 310/320
Montage
32
