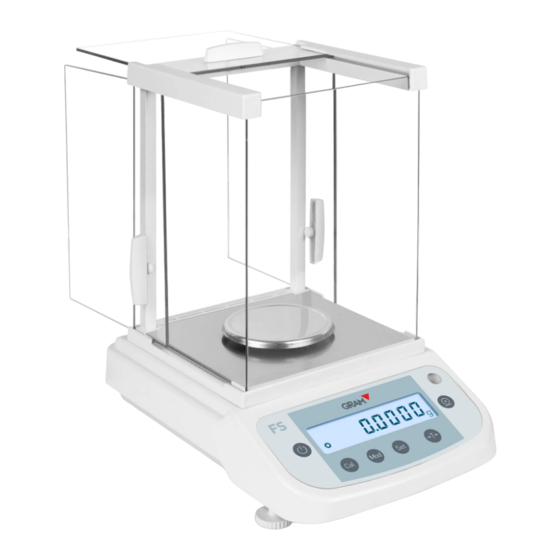

Gram FS Serie Betriebsanleitung
Analysenwaage
Vorschau ausblenden
Andere Handbücher für FS Serie:
- Bedienungsanweisung (41 Seiten) ,
- Bedienungsanweisung (55 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Gram FS Serie
Inhaltszusammenfassung für Gram FS Serie

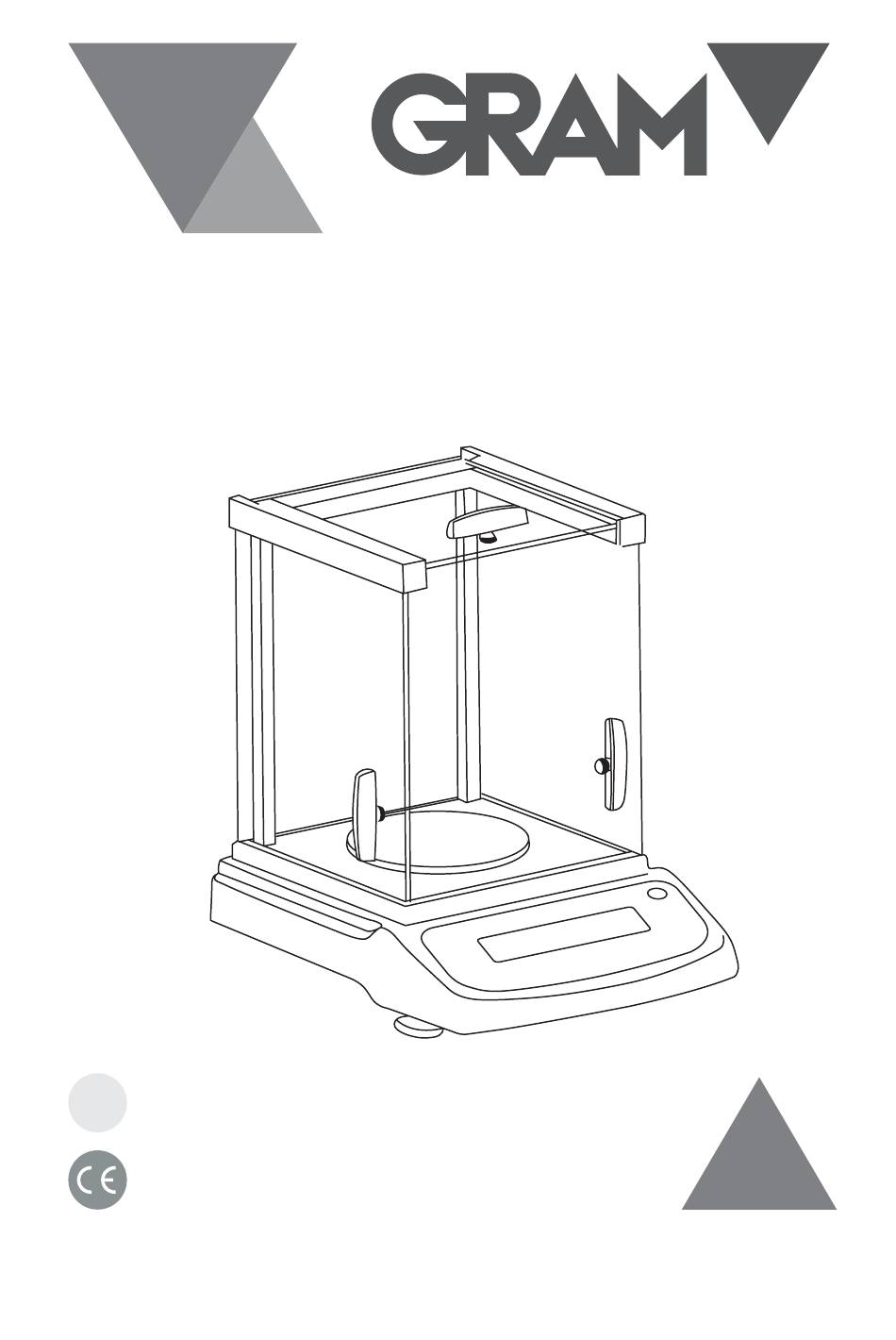

- Seite 1 SERIES 120-220 BETRIEBSANLEITUNG ANALYSENWAAGE...
- Seite 2 Version 2.0 2017-08 Betriebsanleitung Analysenwaage Inhaltsverzeichnis Technische Daten ................... 4 Geräteübersicht ..................5 Komponenten ......................... 5 Tastaturübersicht ......................6 Anzeigenübersicht ......................7 Grundlegende Hinweise (Allgemeines) ..........8 Bestimmungsgemäße Verwendung ................8 Sachwidrige Verwendung ..................... 8 Gewährleistung ......................8 Prüfmittelüberwachung ....................9 Grundlegende Sicherheitshinweise ............
- Seite 3 Menü ...................... 22 10.1 Navigation im Menü ..................... 22 10.2 Menü-Übersicht ......................24 RS232C-Schnittstelle ................25 11.1 Technische Daten ......................25 11.2 Schnittstellenkabel ...................... 26 11.3 Schnittstellenparameter ....................26 11.4 Musterprotokolle ......................28 11.5 Fernsteuerbefehle ......................28 Wartung, Instandhaltung, Entsorgung ..........29 12.1 Reinigen ........................
- Seite 4 Technische Daten Markenbezeichnung FS-120 FS-220 Voreingestellte Einheit Ablesbarkeit (d) 0,0001 g 0,0001 g Wägebereich (Max) 120 g 220 g Reproduzierbarkeit 0,0002 g 0,0002 g Linearität ± 0,0004 g ± 0,0004 g Empfohlenes Justiergewicht nicht 100 g (E2) 200 g (E2) beigegeben (Klasse) Mögliche Justierpunkte 100 g...
- Seite 5 Geräteübersicht 2.1 Komponenten Pos. Bezeichnung Glaswindschutz RS 232 Schnittstelle Wägeplatte Libelle Anzeige Tastatur Fussschraube Griff für Bedienung der seitlichen Windschutztür Anschluss Netzadapter...
- Seite 6 2.2 Tastaturübersicht Taste Bezeichnung Funktion Ø Ein-/Ausschalten ON/OFF-Taste Ø Menü verlassen CAL-Taste Ø Justieren Ø Tarieren TARE-Taste Ø Nullstellen Ø Einstellung speichern Ø Wägeeinheit umschalten MODE-Taste Ø Applikation wählen Ø Referenz speichern Ø Hinterleuchtung der Anzeige ein- / MENU-Taste ausschalten (Tasten lange gedrückt halten) Ø...
- Seite 7 2.3 Anzeigenübersicht Anzeige Beschreibung Stabilitätsanzeige Waage befindet sich im Standbymodus Wägeeinheit „Gramm“ Wägeeinheit „Karat“ Wägeeinheit „Pfund“ Wägeeinheit „Unze“ Applikation Stückzählen Applikation Prozentbestimmung...
- Seite 8 Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei-chende Einsatzbereiche/Anwendungsgebiete sind GRAM PRECISION schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei: Ÿ Nichtbeachten unserer Vorgaben in der Betriebsanleitung Ÿ Verwendung außerhalb der beschriebenen Anwendungen Ÿ...
- Seite 9 4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbe- triebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Er-fahrungen mit GRAM PRECISION-Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
- Seite 11 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver-lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh-len. Am Aufstellort folgendes beachten: Ÿ Waage auf eine stabile, gerade Fläche stellen; Ÿ...
- Seite 12 Für alle Aufbau- und Montagearbeiten muss die Waage von der Stromversorgung getrennt sein. ð Waage am vorgesehenen Arbeitsplatz aufstellen. Zur Genauigkeit der Wägeresultate von hochauflösenden Analysenwaagen trägt der richtige Standard entscheidend bei (s. Kap. 6.1). ð Folgende Teile der Reihenfolge nach installieren: Ÿ...
- Seite 13 6.6 Anschluss von Peripheriegeräten Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt-stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von GRAM PRECISION, diese sind optimal auf Ihre Waage abgestimmt.
- Seite 14 Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je-de Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Auf-stellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde).
- Seite 15 Durchführung: Im Wägemodus CAL-Taste drücken. Der Wert des erforderlichen Justiergewichts (z.B. 100 g) wird angezeigt. Bei Modell FS-220 mit der TARE-Taste <CAL 200> wählen. CAL-Taste erneut drücken, <CAL in> wird angezeigt. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. È...
- Seite 16 Basisbetrieb 8.1 Einschalten Sobald die Waage über das Netzgerät mit Strom ver- sorgt ist, wird das Powersymbol [ ] angezeigt. Zum Einschalten ON/OFF-Taste drücken. Die Waage führt einen Anzeigentest durch. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit. 8.2 In den Standby-Modus schalten ON/OFF-Taste drücken, die Anzeige erlischt.
- Seite 17 8.3 Nullstellen Um optimale Wägerergebnisse zu erreichen, vor dem Wägen die Waage nullstellen. Waage entlasten. TARE-Taste drücken. Warten bis die Nullanzeige erscheint. 8.4 Einfaches Wägen Wägegut auflegen und Windschutztüren schließen. È Stabilitätsanzeige abwarten. Wägeergebnis ablesen. Überlast-Warnung Überlastungen des Gerätes über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden.
- Seite 18 8.6 Wägen mit Tara Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird. Waage nullstellen. Leeren Wägebehälter auflegen. Das Gewicht wird ange-zeigt. Stabilitätsanzeige abwarten, dann TARE-Taste drü- cken. Die Nullanzeige erscheint. Wägegut einwiegen, das Nettogewicht wird angezeigt.
- Seite 19 Applikationen 9.1 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zäh-lenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl.
- Seite 20 4. Referenzteile einwägen So viele Zählteile auflegen, wie die eingestellte Refe- renzstückzahl verlangt. Referenz mit MENU-Taste speichern, die Waage bildet automatisch das Durchschnittsgewicht je Teil. Referenzgewicht abnehmen. Die Waage befindet sich nun im Stückzählmodus und zählt alle Teile, die sich auf der Wägeplatte befinden. 5.
- Seite 21 9.2 Prozentbestimmung Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht, das 100 % entspricht. 1. Applikation aufrufen MODE -Taste wiederholt drücken bis „%“ angezeigt wird. 2. Nullstellen /Tarieren TARE-Taste drücken, um die Waage auf Null zu stellen bzw. bei Einsatz eines Wägebehälters zu tarieren.
- Seite 22 10 Menü 10.1 Navigation im Menü Einstieg ins Menü ð Im Wägemodus erst MENU-Taste, dann PRINT-Taste drücken. Der erste Menüpunkt „C1“ mit der aktuellen Einstellung wird ange-zeigt. Menüpunkte anwählen ð Mit der TARE-Taste lassen sich die einzelnen Menüpunkte mit den aktuellen Einstellungen der Reihe nach anwählen.
- Seite 23 ð Einstellung mit TARE-Taste bestätigen, der nächste Menüpunkt wird angezeigt. Entweder weitere Einstellungen vornehmen oder Menü verlassen und speichern (siehe Schritt 4 bzw. 5). Einstellungen speichern und Menü verlassen ð ON/OFF-Taste drücken, „SAVE“ wird ange-zeigt. ð Durch Drücken der TARE-Taste werden die vorgenommenen Änderungen abgespeichert.
- Seite 24 10.2 Menü-Übersicht Menüpunkt Einstellungen Beschreibung Justiermodus C1 - 0 Nicht dokumentiert C1 - 1* Externe Justierung (Immer diese Einstellung verwenden) Referenzstückzahl C2 - 0* C2 - 1 C2 - 2 C2 - 3 C2 - 4 1000 Automatische C3 - 0 Auto Zero ausgeschaltet Nullpunktkorrektur C3 - 1*...
- Seite 25 Kabel Schnittstelle Peripheriegerä-tes verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden GRAM PRECISION- Schnittstellenkabel sichergestellt. Ÿ Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Peri-pheriegerät müssen übereinstimmen. Die Datenübertragung erfolgt asynchron im ASCII - Code. 11.1 Technische Daten...
- Seite 26 11.2 Schnittstellenkabel Waage 9-polig 9-polig 2________________ 2 3________________ 3 5________________ 5 Waage Drucker 9-polig 9-polig 2________________ 3 3________________ 2 5________________ 5 11.3 Schnittstellenparameter 11.3.1 Baudrate In diesem Menüpunkt erfolgt die Anpassung der Datenübertragung zu verschiedenen RS232C-Pheripheriegeräten.Die Baudrate bestimmt Geschwindigkeit der Daten-übertragung über die serielle Schnittstelle. Für einwandfreie Datenübertragung müs-sen Waage und Peripheriegerät auf den gleichen Wert eingestellt sein.
- Seite 27 11.3.2 Ausgabebedingung In diesem Menüpunkt erfolgt die Festlegung, wie die Daten übertragen werden sollen. Menüpunkt „C5“ aufrufen, s. Kap. 10.1 Mit der PRINT-Taste gewünschte Einstellung wählen. Wählbar: C5 - 0 Automatische Ausgabe stabiler Wägewerte C5 - 1 Per Fernsteuerbefehl (P) C5 - 2 Kontinuierliche Datenausgabe stabiler und instabiler Wägewerte (Intervall 3 s)
- Seite 28 11.4 Musterprotokolle + 10.0000 g s Stabiler / positiver Wägewert - 10.0000 g us Instabiler / negativer Wägewert 100 pcs s Stückzählen (Stabiler Wägewert) 49.99 % s Prozentbestimmung (Stabiler Wägewert) 11.5 Fernsteuerbefehle Befehl Terminator Funktion ASCII <CR> <LF> Funktion wie ON/OFF-Taste Funktion wie TARE-Taste Funktion wie CAL-Taste Funktion wie MODE-Taste...
- Seite 29 Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 12.2 Wartung, Instandhaltung ð Das Gerät darf nur von geschulten und von GRAM PRECISION autorisierten Servicetechni-GRAM PRECISION geöffnet werden. ð Vor dem Öffnen vom Netz trennen. 12.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa-len oder regionalen Recht des Benutzerortes durchzuführen.
- Seite 30 Ÿ Die Waagenanzeige steht nicht Das Wägeergebnis ist offensichtlich falsch auf Null Ÿ Die Justierung stimmt nicht mehr. Ÿ Die Waage steht nicht eben. Ÿ Es herrschen starke Temperaturschwankungen. Ÿ Die Anwärmzeit wurde nicht eingehalten. Ÿ Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, stören-des Gerät ausschalten) 13.1 Fehlermeldungen...
