Siemens 1PH4 Betriebsanleitung Seite 67

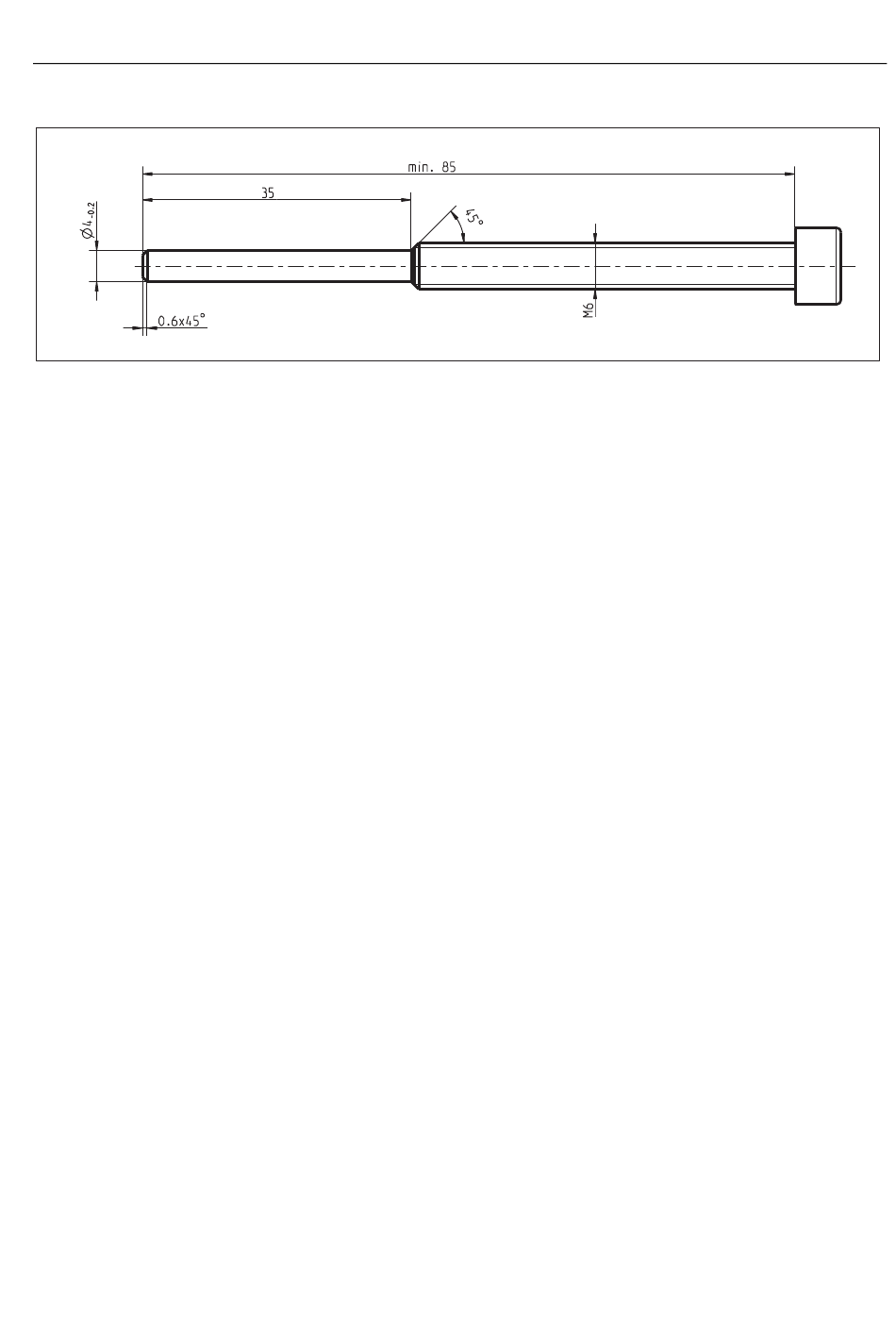

Bild 8-3 Sonderschraube
Montage
1. Drehmomentstütze (9.06) mit Hilfe von Schrauben (7) an Geber anschrauben und
2. Gegebenenfalls Gewindestift (der vorher zur Demontage benutzt wurde) entfernen.
3. Schraube (1) des Ersatzgebers lösen.
4. Steckerabdeckung (2) des Ersatzgebers entfernen. Geber mit montierter
5. Drehmomentstütze (9.06) mit Schrauben (9.07) am Lagerschild (6.01) befestigen,
6. Metallhülse der Steckerleitung eindrücken.
7. Stecker mit Signalleitung einstecken und Leitung in Führung einlegen.
8. Steckerabdeckung (2) mit Schraube (1) befestigen und sichern, z. B. mit Loctite 243.
Asynchronmotoren 1PH4
Betriebsanleitung, 05/2010, 610.43093.01e
sichern, z. B. mit Loctite 243. Abstand zwischen Drehmomentstütze und Geber beachten!
(Entfällt bei vormontiert bestelltem Geber.)
Drehmomentstütze (9.06) in den Konus des Motorläufers aufsetzen und Geberschraube
(9.05) eindrehen. Anziehdrehmoment 5
verhindern!
radialen Ausschlag des Gebers beachten.
Nm. Das Mitdrehen des Motorläufers ist zu
-1
Instandhaltung
8.2 Instandsetzung
67
