Zubehör für die Inbetriebnahme
Für die Montage und Inbetriebnahme einer Clamp On-Messstelle benötigen Sie Angaben über
die zu messende Flüssigkeit und das verwendete Rohrmaterial sowie die genauen Rohrdimensi-
onen. Im Programm der Prosonic Flow 90 und 93 Messumformer sind die Daten der gängigsten
Flüssigkeiten, wie auch Rohrmaterialien und Auskleidungswerkstoffe, fest einprogrammiert.
Für Flüssigkeiten:
WASSER – MEERWASSER – DESTILLIERTES WASSER – AMMONIAK – ALKOHOL – BENZOL –
BROMID – ETHANOL – GLYKOL – KEROSIN – MILCH – METHANOL – TOLUOL – SCHMIEROEL
– DIESEL – BENZIN
Für Rohrmaterialien:
ROSTFREIER STAHL – SS ANSI 304 – SS ANSI 316 – SS ANSI 347 – SS ANSI 410 – SS ANSI 430
– ALLOY C – PVC – PE – LDPE – HDPE – GFK – PVDF – PA – PP – PTFE – PYREXGLAS – ZEMEN-
TASBEST – KOHLENSTOFFSTAHL – GUSSEISEN
Auskleidungen:
ZEMENT – GUMMI – EPOXYDHARZ
Zusätzliches Zubehör
Werden andere als die fest einprogrammierten Flüssigkeiten oder Rohrmaterialien verwendet und
sind diese Daten nicht bekannt, können Sie mit Hilfe der Schallgeschwindigkeits-Messsensoren
DDU 18 und des Wandstärke-Messsensors DDU 19 ermittelt werden. Diese sind nur für Prosonic
Flow 93 Messumformer erhältlich.
DDU 18
Schallgeschwindigkeits-Mess-
sensoren
DDU 19
Wandstärke-Messsensoren

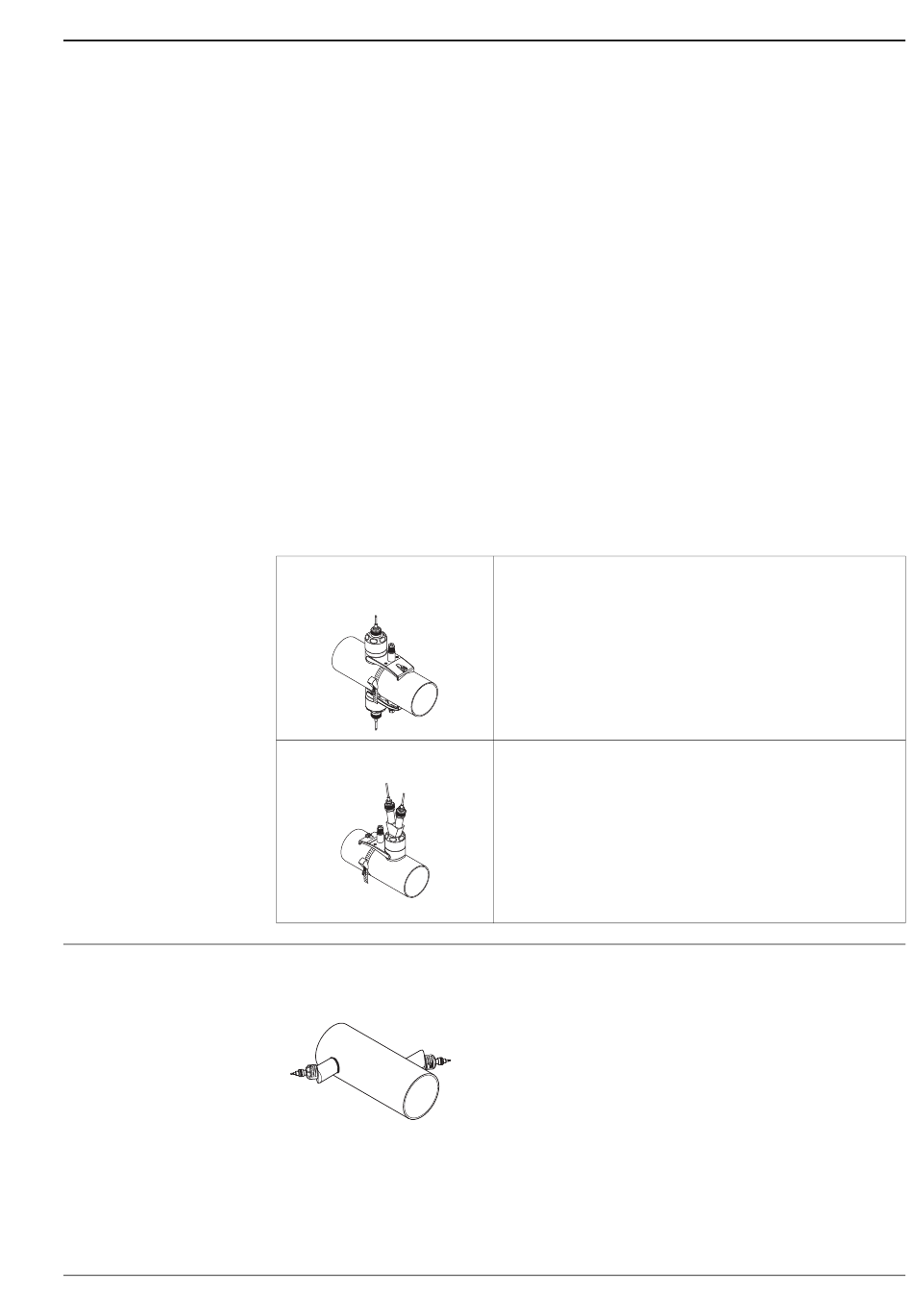

PROline Prosonic Flow W Einbau
• Schallgeschwindigkeits-Messsensoren für Prosonic Flow 93
• Sensorpaar zum Messen der Messstoff-Schallgeschwindigkeit.
Nur für die Inbetriebnahme der Clamp On-Ausführung erforder-
lich, sofern die Schallgeschwindigkeit im Messstoff nicht
bekannt ist.
• DN 50...3000 (2"...120")
• Temperaturbereich –40...+80 °C
• Schutzart IP 68
• Sensorhalter aus rostfreiem Stahl
• Wandstärke-Messsensor für Prosonic Flow 93
• Sensor zum Messen der Rohrwandstärke. Nur für die Inbetrieb-
nahme der Clamp On-Ausführung erforderlich.
• Wandstärkenmessbereich:
2...50 mm bei Stahlrohren
4...15 mm bei Kunststoffrohren (bedingt geeignet zum Einsatz an
PTFE- oder PE-Rohren)
• Temperaturbereich 0...+60 °C
• Schutzart IP 67
• Sensorhalter aus rostfreiem Stahl
Aufbau:
Prosonic Flow W Einbausensoren werden mit Hilfe von Einschweiss-
stutzen an der existierenden Rohrleitung montiert. Dabei können eine
oder zwei Messspuren im Rohr realisiert werden.
Möglichkeiten und Anwendungsbereiche:
• Einsetzbar für Anwendungen mit Wasser und Abwasser
• Einfache Montage, speziell geeignet für Nachrüstungen an allen
schweissbaren Rohren mit oder ohne Auskleidung.
• Die Zweispurmessung mit 2 Sensorenpaaren ermöglicht die Reduk-
tion der erforderlichen Einlaufstrecken.
