Bild 1
Bild 1.1

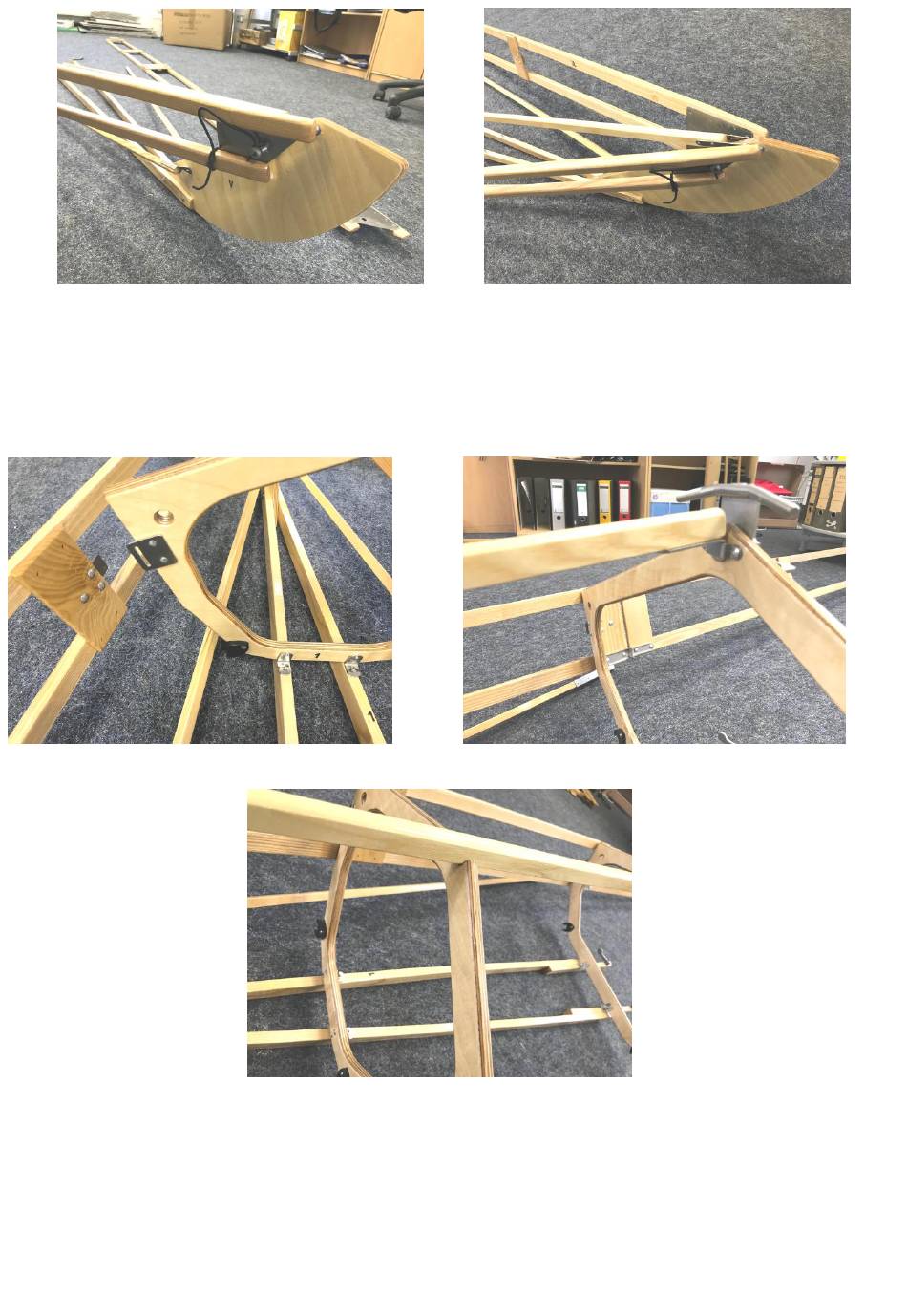

Spant 1 u. 2 in der vorderen Gerüsthälfte montieren, mittels den Steckbeschlägen an der Bordwand
befestigen (Bild 2). Die Nummer am Spant muss immer der entsprechenden Nummer auf der
Bodenleiter gegenüberstehen. Spant 6 u. 7 sind analog zu behandeln (hintere Gerüsthälfte).
Die Firstleiste oben in die Aussparung von Spant 1 legen und den Firstwinkel in den Beschlag des
Spantes 2 einhängen. Analog dazu wird mit der hinteren Gerüsthälfte verfahren. (Bild 3 und 3.1)
Bild 2
Bild 3
Bild 3.1
Die Senten (am Vorder bzw. Hintersteven befestigt) in die schwarzen Sentenhalter an den Spanten 1
u. 2 bzw. 6 u. 7 einklipsen (Bild 4). Das vordere und hintere Gerüstteil wird nun in die Haut
eingeschoben (Bild 5). (Der hintere Teil der Bootshaut ist am Steuerbeschlag zu erkennen.)
2
