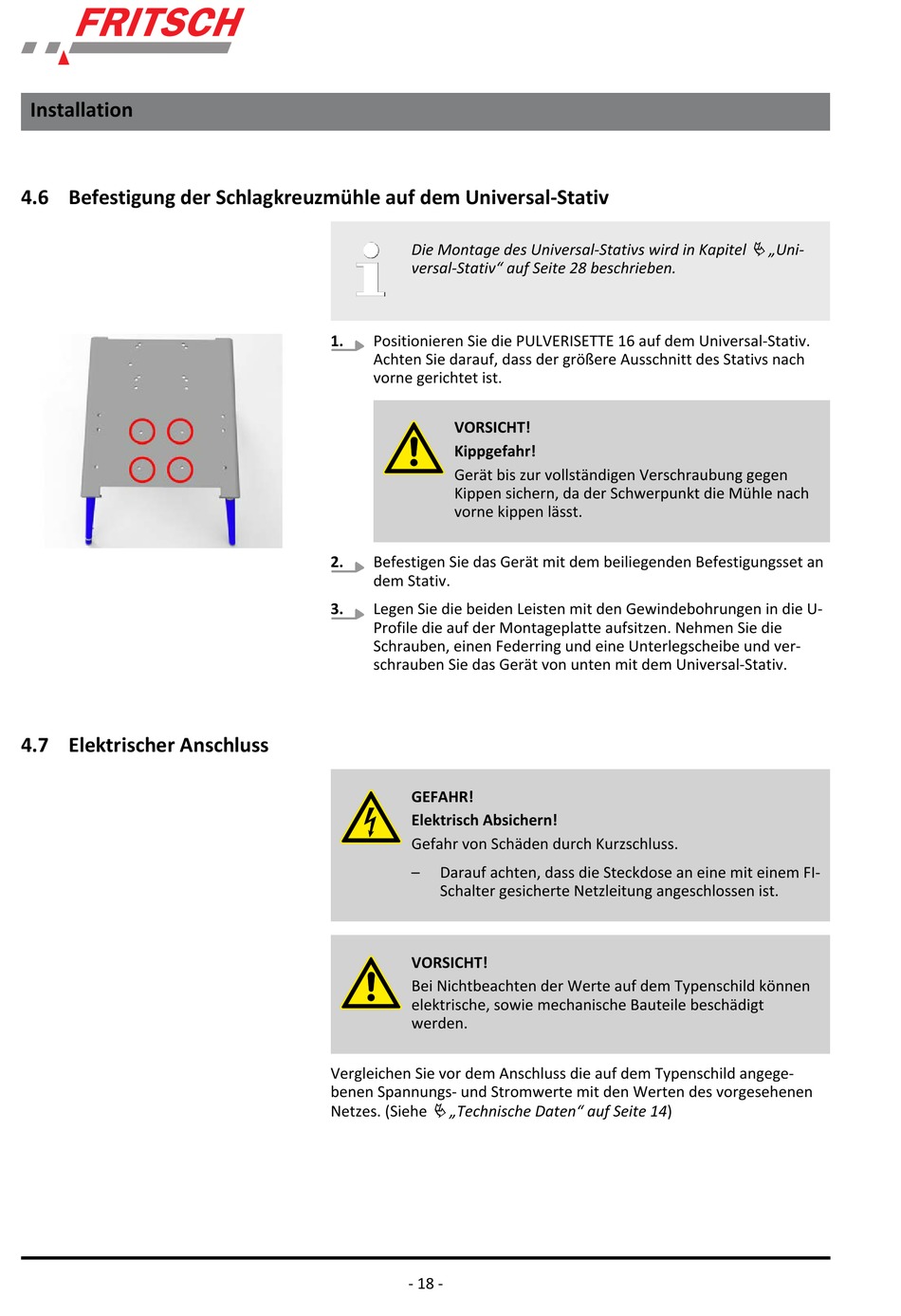

4.6 Befestigung der Schlagkreuzmühle auf dem Universal-Stativ
4.7 Elektrischer Anschluss
Die Montage des Universal‐Stativs wird in Kapitel
versal‐Stativ" auf Seite 28 beschrieben.
1.
Positionieren Sie die PULVERISETTE 16 auf dem Universal-Stativ.
Achten Sie darauf, dass der größere Ausschnitt des Stativs nach
vorne gerichtet ist.
VORSICHT!
Kippgefahr!
Gerät bis zur vollständigen Verschraubung gegen
Kippen sichern, da der Schwerpunkt die Mühle nach
vorne kippen lässt.
2.
Befestigen Sie das Gerät mit dem beiliegenden Befestigungsset an
dem Stativ.
3.
Legen Sie die beiden Leisten mit den Gewindebohrungen in die U-
Profile die auf der Montageplatte aufsitzen. Nehmen Sie die
Schrauben, einen Federring und eine Unterlegscheibe und ver-
schrauben Sie das Gerät von unten mit dem Universal-Stativ.
GEFAHR!
Elektrisch Absichern!
Gefahr von Schäden durch Kurzschluss.
–
Darauf achten, dass die Steckdose an eine mit einem FI-
Schalter gesicherte Netzleitung angeschlossen ist.
VORSICHT!
Bei Nichtbeachten der Werte auf dem Typenschild können
elektrische, sowie mechanische Bauteile beschädigt
werden.
Vergleichen Sie vor dem Anschluss die auf dem Typenschild angege-
benen Spannungs- und Stromwerte mit den Werten des vorgesehenen
Netzes. (Siehe
Ä „Technische Daten" auf Seite 14)
