2
Beschreibung der Strickmaschine
Fadenführung
34

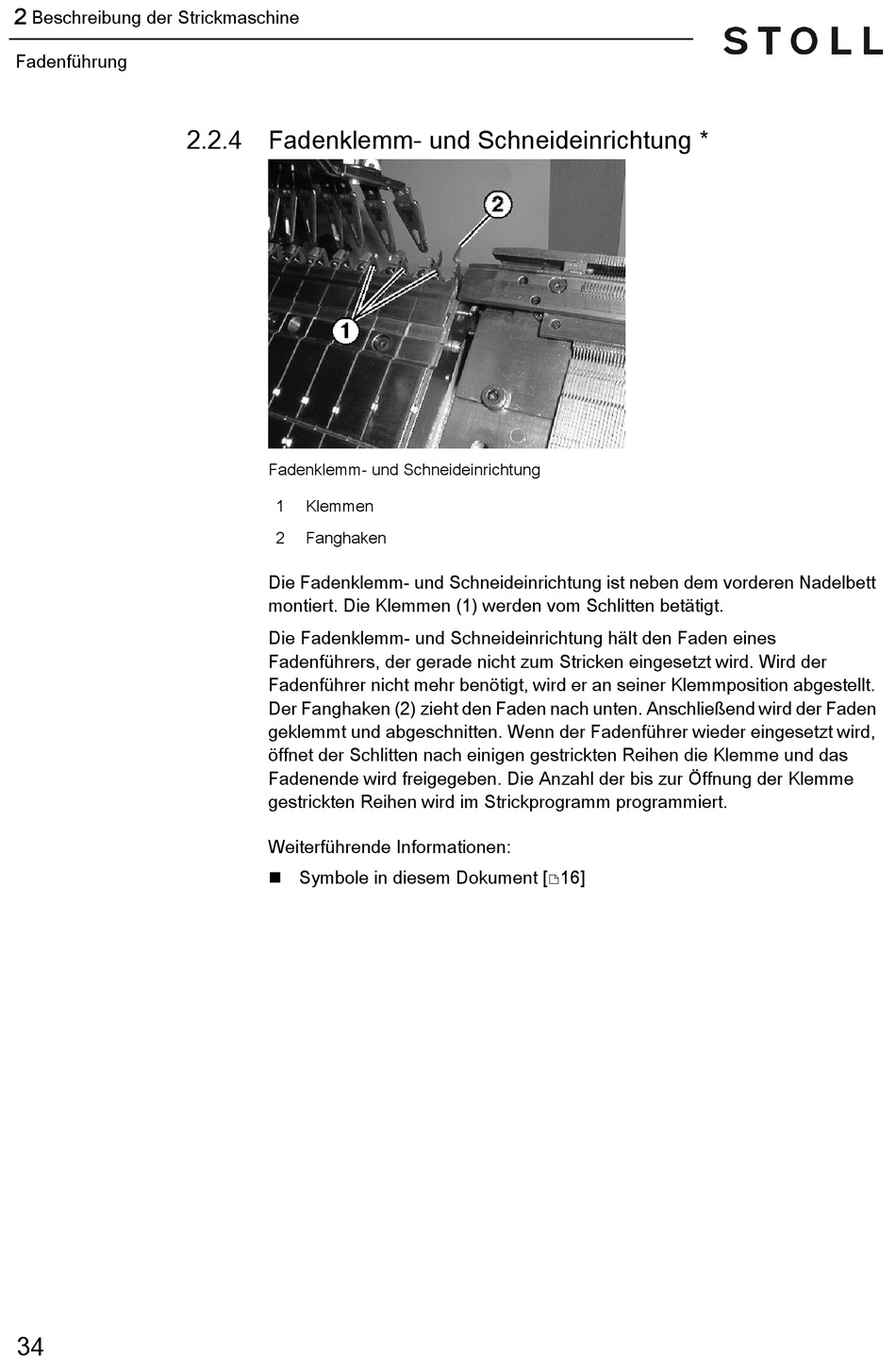

2.2.4 Fadenklemm- und Schneideinrichtung *

Fadenklemm- und Schneideinrichtung
Fadenklemm- und Schneideinrichtung
1 Klemmen
2 Fanghaken
Die Fadenklemm- und Schneideinrichtung ist neben dem vorderen Nadelbett
montiert. Die Klemmen (1) werden vom Schlitten betätigt.
Die Fadenklemm- und Schneideinrichtung hält den Faden eines
Fadenführers, der gerade nicht zum Stricken eingesetzt wird. Wird der
Fadenführer nicht mehr benötigt, wird er an seiner Klemmposition abgestellt.
Der Fanghaken (2) zieht den Faden nach unten. Anschließend wird der Faden
geklemmt und abgeschnitten. Wenn der Fadenführer wieder eingesetzt wird,
öffnet der Schlitten nach einigen gestrickten Reihen die Klemme und das
Fadenende wird freigegeben. Die Anzahl der bis zur Öffnung der Klemme
gestrickten Reihen wird im Strickprogramm programmiert.
Weiterführende Informationen:
 Symbole in diesem Dokument [16]
