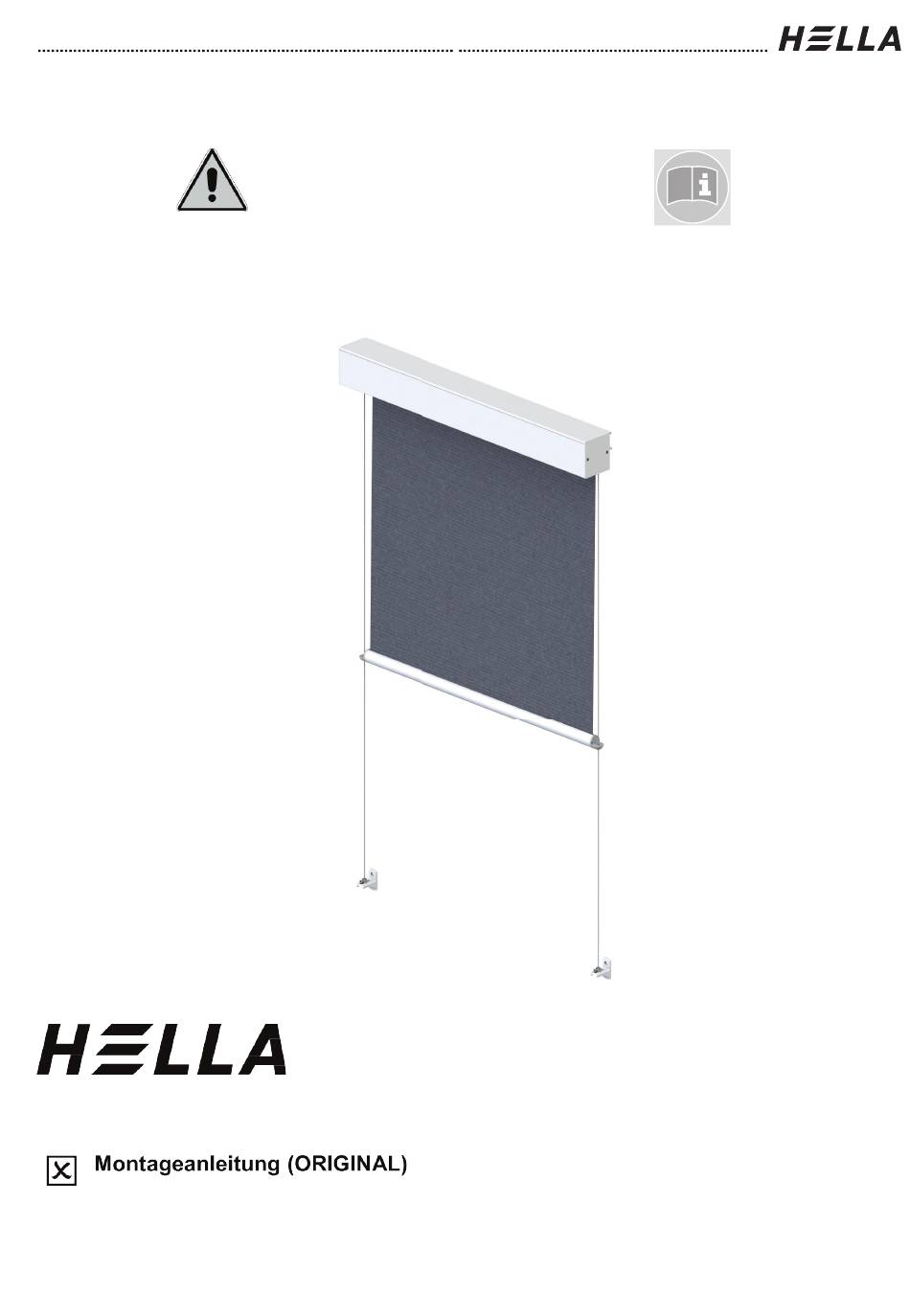

- Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Vorbau-Markise seilgeführt VM03...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Vorbau-Markise seilgeführt VM03 ..........3 Vor der Montage ........................4 Teilebezeichnung VM03 ....................... 6 Teilebezeichnung VM03 - Kurbelantrieb................9 Teilebezeichnung VM03 - Seilführung ................10 Antriebsdurchführung ......................11 Herstellen der Durchführung für Motorantrieb ..............12 Herstellen der Durchführung für Kurbelantrieb ..............13 Montage Kasten ......................... -
Seite 3: Vorbemerkungen Hella Vorbau-Markise Seilgeführt Vm03

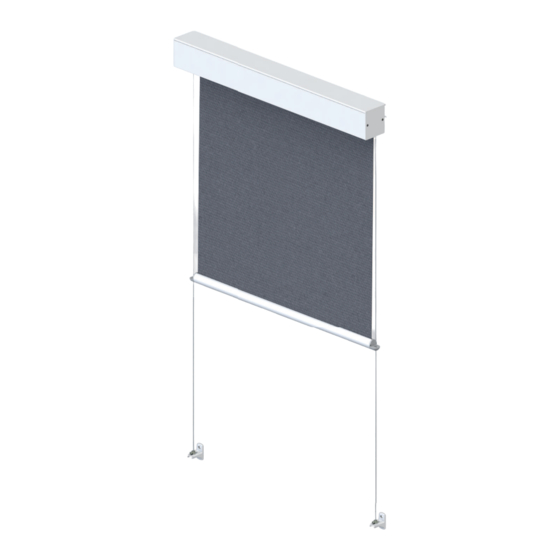

Vorbemerkungen HELLA Vorbau-Markise seilgeführt VM03 Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung. -
Seite 4: Vor Der Montage
Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten. - Seite 5 Montageanleitung Vor der Montage Kabelaustritt oben Q 85 Q 100 Kabelaustritt hinten Q 85 Q 100 Kabelaustritt oben Kabelaustritt hinten Kurbelaustritt horizontal 85/100 Technische Änderungen vorbehalten – Ausgabe September/2023...
-
Seite 6: Teilebezeichnung Vm03
Montageanleitung Teilebezeichnung VM03 Übersicht Kastengröße Q100 Technische Änderungen vorbehalten – Ausgabe September/2023... - Seite 7 Montageanleitung Teilebezeichnung VM03 Kasten quadratisch Q85 Legende Kopfstück Motor oder Lager Kastenträger (links/rechts) Seitenteil auf Aluminiumblech Kabeldurchführung Teleskopwalzenkapsel federbelastet Mitnehmer für Tuchwelle Kugellager Adapter für Antriebsseite Revisionsblende Motorantrieb (Somfy, elero) Kastenblende Motorlager Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 8 Montageanleitung Teilebezeichnung VM03 Kasten quadratisch Q100 Legende Kopfstück Motor oder Lager Adapter für Lagerseite (links/rechts) Seitenteil auf Aluminiumblech Kabeldurchführung Teleskopwalzenkapsel federbelastet Mitnehmer für Tuchwelle Kugellager Adapter für Antriebsseite Revisionsblende Motorantrieb (Somfy, elero) Kastenblende Motorlager Kastenträger Technische Änderungen vorbehalten – Ausgabe...
-
Seite 9: Teilebezeichnung Vm03 - Kurbelantrieb
Montageanleitung Teilebezeichnung VM03 - Kurbelantrieb Bei Kastengröße Q85 Bei Kastengröße Q100 Legende Tuchwelle Kopfstück Kurbel links/rechts Anschlagscheibe für Schneckengetriebe Schraube für Schneckengetriebe Freilauf für Schneckengetriebe Seitenblech Mutter für Schneckengetriebe Adapter Schneckengetriebe Technische Änderungen vorbehalten – Ausgabe September/2023... -
Seite 10: Teilebezeichnung Vm03 - Seilführung
Montageanleitung Teilebezeichnung VM03 - Seilführung Bei Kastengröße Q85, Q100 Legende Klemmhülse Seil Abspannschraube Reduzierbuchse Schrauben für Spannwinkel Fallrohreinsatz Druckfeder Fallrohreinsatz Mutter für Abspannschraube Federtopf Fallrohr Technische Änderungen vorbehalten – Ausgabe September/2023... -
Seite 11: Antriebsdurchführung
Montageanleitung Antriebsdurchführung Maße von Element und Mauerwerköffnung bzw. Fenster überprüfen. Motorantrieb: Maße für den Kabelaustritt beachten Kurbelantrieb: Position für horizontale Kurbeldurchführung beachten Siehe dazu Abbildungen im Kapitel "Vor der Montage" Technische Änderungen vorbehalten – Ausgabe September/2023... -
Seite 12: Herstellen Der Durchführung Für Motorantrieb
Montageanleitung Herstellen der Durchführung für Motorantrieb Wand- bzw. Fensterdurchführung herstellen - Durchführung mit ø10 mm bohren! - Scharfe Kanten bei der Durchführung vermeiden bzw. beseitigen! - Bauseitige Durchführung nach den gültigen Normen und Vorschriften ausführen! - Beim Bohren möglicherweise unter Putz verlegte Erdkabel, Wasserrohre usw. -
Seite 13: Herstellen Der Durchführung Für Kurbelantrieb
Montageanleitung Herstellen der Durchführung für Kurbelantrieb 85/100 Ausführung Kurbelantrieb "schräg" nicht möglich da Durchgangsbohrungen durch Kasten nicht abgedeckt wird und daher sichtbar ist! Horizontale Durchführungsbohrung herstellen. Das Vierkantgestänge der Kurbelstange muss zentrisch im Bohrloch sitzen. Ausführung Kurbelantrieb horizontal Technische Änderungen vorbehalten – Ausgabe September/2023... -
Seite 14: Montage Kasten
Montageanleitung Montage Kasten Mit Kastenträger Kastenträger (1) maßgerecht auf den Montageuntergrund anhalten und Bohrungen anzeichnen. Bohrungen entsprechend des zu verwendenden Montagematerials herstellen und Träger befestigen. Ggf. Motorkabel durch die bereits hergestellte Wand- oder Fensterdurchführung stecken und Element wie nebenstehend gezeigt in die Kastenträger einhängen. - Seite 15 Montageanleitung Montage Kasten Mit Kastenträger 85/100 Legende Fertighöhe Lichte Höhe Position Kastenträger: min. 25 mm max. 100 mm Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 16 Montageanleitung Montage Kasten Mit Montageprofil Montageprofil (1) maßgerecht auf den Montageuntergrund anhalten und Bohrungen anzeichnen. Bohrungen entsprechend des zu verwendenden Montagematerials herstellen und Montageprofil befestigen. Ggf. Motorkabel durch die bereits hergestellte Wand- oder Fensterdurchführung stecken und Element wie unter Absatz 2 gezeigt in die Kastenträger einhängen.
- Seite 17 Montageanleitung Montage Kasten Mit Deckenträger Deckenträger (1) maßgerecht auf den Montageuntergrund anhalten und Bohrungen anzeichnen. Bohrungen entsprechend des zu verwendenden Montagematerials herstellen und Deckenträger befestigen. Kastenträger (2) mit den beiliegenden Schrauben und Muttern an Deckenträger (1) befestigen. Ggf. Motorkabel durch die bereits hergestellte Wand- oder Fensterdurchführung stecken und Element wie unter...
-
Seite 18: Kurbelmontage
Montageanleitung Kurbelmontage Den Vierkant über die Durchführungsbohrung in das Kurbelgetriebe einführen. Damit wird die genaue Montageposition für das Gelenklager ermittelt. Dabei sollte der Vierkant möglichst zentrisch in der Durchführungsbohrung liegen. Gleichzeitig kann so die Länge des Vierkantes überprüft werden. Sollte dieser zu lang sein, muss er nachträglich gekürzt werden. -
Seite 19: Montage Seilabspannung
Montageanleitung Montage Seilabspannung Behang ca. 50 mm herabfahren. Druckfeder mit Reduzierbuchse in den Federtopf einlegen. Führungsseil durchführen, bis das obere Ende des Seiles mit der verpressten Klemmhülse an der Reduzierbuchse aufliegt. Komplette Einheit mit dem Federtopf am Kopfstück fixieren. Auf korrekten Sitz achten. Das Führungsseil dann durch den Fallrohreinsatz (1) in die untere Abspannungsvariante führen. - Seite 20 Montageanleitung Montage Seilabspannung Montage der Abspannelemente mit Abspannschraube - Abspannelement gem. Montageuntergrund montieren. Gegebenenfalls Montage mit Schalldämpfplatte. Abspannseil muss absolut lotrecht verlaufen. - Seil in Abspannelement einführen - Abspannseil mit einer Kombi- oder Spitzzange vorspannen - Feder ca. 5 mm vorspannen = 200 N Legende Schalldämmplatte...
-
Seite 21: Montage Gekuppelte Anlagen (Geteilter Kasten) - Q85
Montageanleitung Montage gekuppelte Anlagen (geteilter Kasten) - Kasten der angetriebenen Anlage wie vorher beschrieben montieren. Revisionsblende (2) aller Anlagen demontieren. Kupplungshülse (1) aufschieben. Kasten des gekuppelten Elements montieren dabei Kupplungshülse auf den Kästen aneinanderdrücken. Auf korrekte Position und Sicherung der Kästen achten (siehe auch Kapitel „Montage Kasten“). -
Seite 22: Montage Gekuppelte Anlagen (Geteilter Kasten) - Q100
Montageanleitung Montage gekuppelte Anlagen (geteilter Kasten) - Q100 Kasten der angetriebenen Anlage wie vorher beschrieben montieren. Revisionsblende (2) aller Anlagen demontieren. Kupplungshülse (1) aufschieben. Kasten des gekuppelten Elements montieren dabei Kupplungshülse auf den Vierkant schieben und Kästen aneinanderdrücken. Auf korrekte Position und Sicherung der Kästen achten (siehe auch Kapitel „Montage Kasten“). -
Seite 23: Ansteuerrichtlinien Für Elektrische Anlagen
Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutzschalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der elektrischen Anlage darf nur von einer Elektrofachkraft (lt. -
Seite 24: Anschlussvorschriften Für Motorantrieb
Montageanleitung Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, dass ein Antrieb durch entsprechende Verriegelungsmaßnahmen stets nur in eine Laufrichtung angesteuert werden kann (siehe nebenstehende Abbildung). Andernfalls können so enorme Belastungen entstehen, dass die Endschalter zerstört werden und der Antrieb ausfällt. Diese Vorschrift gilt nicht für Funk- und elektronische Antriebe. - Seite 25 Montageanleitung Anschlussvorschriften für Motorantrieb Parallelschaltung von zwei oder mehreren Die Antriebe einer Antrieben gemeinsam gesteuerten Anlage haben nie genaue Laufzeiten! Beim gemeinsamen Betrieb mehrerer Antriebe mit einem Schalter muss deshalb für jeden Antrieb und jede Laufrichtung ein separater Kontakt vorgesehen werden (Galvanische Trennung der Antriebe).
- Seite 26 Montageanleitung Anschlussvorschriften für Motorantrieb Der elektrische Anschluss ist in der beigelegten Anleitung des Antriebsherstellers beschrieben und muss nach dieser Anleitung erfolgen. Hirschmann-Steckverbindung laut untenstehenden Abbildungen verkabeln. Hirschmann- Steckverbindung Bezeichnungen Hirschmann-Stecker Hirschmann-Kupplung STAS 3 mit Sicherungsbügel STAK 3 Art.-Nr. 05350019 Art.-Nr. 05350020 Montage motorseitig fassadenseitig...
- Seite 27 Montageanleitung Anschlussvorschriften für Motorantrieb Hinweise für Funkmotore: Bei elero Funk-Rohrmotoren müssen die Anschlüsse Nr. 2 (schwarz) und Nr. 3 (braun) bauseits in der Abzweigdose verbunden werden (Brücke). Stromnetz Farbtabelle für Anschlusskabel blau Neutralleiter N schwarz Phase braun Phase gelb/grün Schutzleiter PE Ansicht: Anschluss elero Funk-Rohrmotor mit Hirschmann-Steckverbindung mit Brücke in der Abzweigdose Bei Somfy Funk-Rohrmotoren (Funksystem RTS und io) ist eine 3-polige Zuleitung...
-
Seite 28: Inbetriebnahme/Funktionskontrolle
Montageanleitung Inbetriebnahme/Funktionskontrolle Bei der Auslieferung mit Motorantrieb sind die Endlagen des Motors nicht voreingestellt. Daher muss die Endlage bei der Montage vor Ort eingestellt werden. Die genaue Vorgangsweise für die Einstellung der Endlagen entnehmen Sie bitte der beiliegenden Einstellanleitung für den Motor. Anlage mindestens einmal komplett aus- und einfahren. -
Seite 29: Demontage
Montageanleitung Demontage Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe September/2023... - Seite 30 Hitze, Kälte, Lärm, Licht Fassadengestaltung mit Hitzeschutz. und neugierigen Blicken, perfektem Hitze- und zum nachträglichen Blendschutz. Einbau. Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
