Dell PowerEdge R960 Installations- Und Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Server
  5. PowerEdge R960
  6. Installations- und servicehandbuch

Dell PowerEdge R960 Installations- Und Servicehandbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

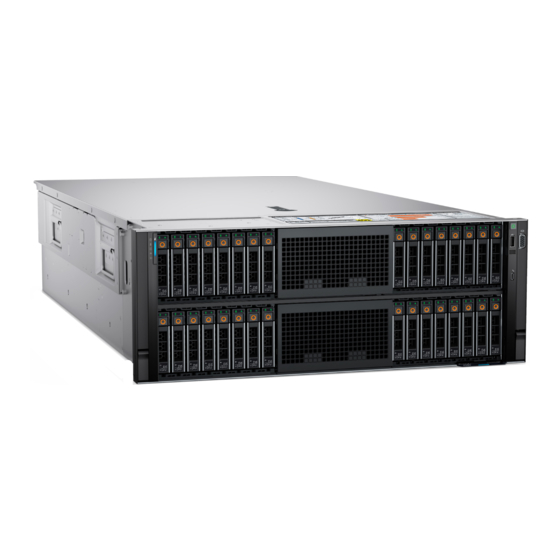

Dell PowerEdge R960
Installations- und Service-Handbuch
Vorschriftenmodell: E84S
Vorschriftentyp: E84S001
Mai 2023
Rev. A00

Werbung

loading

Verwandte Anleitungen für Dell PowerEdge R960

Inhaltszusammenfassung für Dell PowerEdge R960

  • Seite 1 Dell PowerEdge R960 Installations- und Service-Handbuch Vorschriftenmodell: E84S Vorschriftentyp: E84S001 Mai 2023 Rev. A00...
  • Seite 2 WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3 Inhaltsverzeichnis Kapitel 1: Über dieses Dokument...................... 8 Kapitel 2: Dell PowerEdge R960-System – Übersicht................. 9 Vorderansicht des Systems..............................9 Ansicht des linken Bedienfelds............................11 Ansicht des rechten Bedienfelds..........................13 Rückansicht des Systems..............................14 Systeminneres..................................16 Ausfindigmachen des Express-Servicecodes und des Service-Tags................19 Etiketten mit Systeminformationen..........................
  • Seite 4 Kapitel 5: Vor-Betriebssystem-Verwaltungsanwendungen..............42 System-Setup-Programm..............................42 System-BIOS..................................43 iDRAC Settings................................66 Device Settings (Geräteeinstellungen)........................66 Service Tag Settings..............................66 Dell Lifecycle Controller..............................66 Integrierte Systemverwaltung............................. 66 Start-Manager..................................67 PXE-Boot....................................67 Kapitel 6: Mindestkonfiguration für POST und Konfigurationsvalidierung durch Systemmanagement.. 68 Mindestkonfiguration für POST............................68 Konfigurationsvalidierung..............................
  • Seite 5 Installieren des Laufwerkträgers..........................93 Entfernen des Laufwerks aus dem Laufwerkträger....................94 Installieren des Laufwerks im Laufwerkträger......................95 Laufwerkrückwandplatine..............................96 Laufwerkrückwandplatine............................96 Entfernen der Laufwerkrückwandplatine........................98 Installieren der Laufwerkrückwandplatine........................99 Seitenwandhalterungen..............................100 Entfernen der Halterung der Seitenwand.........................100 Installieren der Halterung der Seitenwand.........................101 Kabelführung..................................103 PERC-Modul..................................
  • Seite 6 Installieren des Platzhalters für den BOSS-N1-Kartenträger..................177 Entfernen des BOSS-N1-Moduls..........................178 Installieren des BOSS-N1-Moduls..........................180 Systembatterie................................... 182 Austauschen der Systembatterie..........................182 Optionale interne USB-Karte............................184 Entfernen der internen USB-Karte..........................184 Installieren der internen USB-Karte........................... 185 Schutzschalter..................................187 Entfernen des Schutzschaltermoduls........................187 Installieren des Schutzschaltermoduls........................188 Optionale OCP-Karte................................
  • Seite 7 Kapitel 11: Wie Sie Hilfe bekommen....................233 Informationen zum Recycling oder End-of-Life-Service....................233 Kontaktaufnahme mit Dell Technologies........................233 Zugriff auf Systeminformationen mithilfe von QRL......................233 Quick Resource Locator für das PowerEdge R960-System................. 234 Automatisierter Support mit Secure Connect Gateway (SCG)..................234 Kapitel 12: Dokumentationsangebot....................236 Inhaltsverzeichnis...
  • Seite 8 Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...
  • Seite 9 VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Themen: •...
  • Seite 10 Abbildung 2. Vorderansicht eines Systems mit 24 x 2,5“-Laufwerken Abbildung 3. Vorderansicht eines Systems mit 16 x 2,5-Zoll-Laufwerken Abbildung 4. Vorderansicht eines Systems mit 8 x 2,5-Zoll-Laufwerksystemen Dell PowerEdge R960-System – Übersicht...
  • Seite 11 Anschluss Systemzustand und System- Zeigt den Systemzustand an. Weitere Informationen finden Sie im Abschnitt Anzeigecodes für Systemzustand und System-ID. Status-LED-Anzeigen k. A. Zeigt den Status des Systems an. Weitere Informationen finden Sie im Abschnitt Status-LED-Anzeigen. Dell PowerEdge R960-System – Übersicht...
  • Seite 12 Netzwerkparameter konfigurieren. Sie können außerdem über ein unterstütztes mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/ poweredgemanuals. ANMERKUNG:...
  • Seite 13 Über den iDRAC Direct (Micro-AB USB)-Anschluss können Sie auf die iDRAC (Micro-AB USB) Direct Micro-AB-USB-Funktionen zugreifen. Weitere Informationen finden Sie im Benutzerhandbuch zu Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. ANMERKUNG: Sie können iDRAC Direct konfigurieren, indem Sie ein USB-auf- Mikro-USB (Typ AB)-Kabel verwenden, das Sie mit Ihrem Laptop oder Tablet verbinden können.
  • Seite 14 Systemidentifikationstaste können Sie außerdem iDRAC zurücksetzen und über den Step-Through-Modus auf das BIOS zugreifen. Wenn eine dieser Tasten gedrückt wird, blinkt die System-ID-LED auf der Rückseite so lange, bis entweder die Taste auf der Vorderseite oder die Taste auf Dell PowerEdge R960-System – Übersicht...
  • Seite 15 Systemstarts.) Dedizierter iDRAC9 Ethernet- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Port Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. USB 3.0-Port Der USB-Anschluss ist 9-polig und 3.0-konform. Über diesen Port lassen sich USB-Geräte an das System anschließen.
  • Seite 16 2. Lüfter 3. Obere Abdeckung des Luftkanals 4. Erweiterungs-Riser 4 5. Erweiterungs-Riser 3 6. Netzteile (PSU2 und PSU4) 7. Netzteile (PSU1 und PSU3) 8. Erweiterungs-Riser 1 9. Untere Abdeckung des Luftkanals 10. Stützleiste 11. Express-Service-Tag Dell PowerEdge R960-System – Übersicht...
  • Seite 17 Abbildung 10. Das Innere des Systems mit Risern in voller Länge und GPU-Luftkanal 1. Rückwandplatine 2. Lüfter 3. Stützleiste 4. Erweiterungs-Riser 3 5. Erweiterungs-Riser 4 6. Netzteile (PSU2 und PSU4) 7. Netzteile (PSU1 und PSU3) 8. Erweiterungs-Riser 1 9. Obere Abdeckung des GPU-Luftkanals 10. Express-Service-Tag Dell PowerEdge R960-System – Übersicht...
  • Seite 18 Abbildung 11. Das Innere des Systems mit Prozessorerweiterungsmodul (PEM) 1. Rückwandplatine 2. Prozessor 4 3. Erweiterungs-Riser 3 4. Erweiterungs-Riser 4 5. Netzteile (PSU2 und PSU4) 6. Netzteile (PSU1 und PSU3) 7. Erweiterungs-Riser 1 8. Hauptplatine 9. Prozessorerweiterungsmodul (PEM) 10. Prozessor 3 11. Express-Service-Tag Dell PowerEdge R960-System – Übersicht...
  • Seite 19 Informations-Tag zudem das sichere Standardpasswort des iDRAC vermerkt. Wenn Sie sich für iDRAC Quick Sync 2 entschieden haben, enthält das Informationsschild auch das OpenManage Mobile (OMM)-Etikett, über das Administratoren PowerEdge-Server konfigurieren und überwachen sowie Fehlerbehebungen durchführen können. Dell PowerEdge R960-System – Übersicht...
  • Seite 20 5. Service-Tag, Express-Servicecode, QRL-Etikett Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer und den Express-Servicecode (Exp Svc Code). Mithilfe des Exp Svc Code kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Abbildung 14. Ausfindigmachen der Mini Express-Service-Tag-Nummer Etiketten mit Systeminformationen Das Etikett mit Systeminformationen befindet sich auf der Rückseite der Systemabdeckung.
  • Seite 21 Abbildung 16. Informationen zum Arbeitsspeicher Abbildung 17. Elektrische Übersicht Dell PowerEdge R960-System – Übersicht...
  • Seite 22 Abbildung 18. LED-Verhalten Abbildung 19. Symbollegende Abbildung 20. Konfiguration und Layout Abbildung 21. Systemaufgaben Dell PowerEdge R960-System – Übersicht...
  • Seite 23 Abbildung 22. Vorsichtshinweis zum Gewicht Abbildung 23. Express-Service-Tag Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist.
  • Seite 24 Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Technische Daten des Prozessors • PSU – Technische Daten • Technische Daten des Lüfters • Unterstützte Betriebssysteme •...
  • Seite 25 Gehäuseabmessungen Abbildung 24. Gehäuseabmessungen Tabelle 6. PowerEdge R960 – Gehäuseabmessungen Laufwerke Für alle 482,0 mm (18,97 Zoll) 444,0 mm 174,3 mm 36 mm 844,74 mm 847,195 mm Laufwerkskonfigur (17,48 Zoll) (6,86 Zoll) (1,41 Zoll)Mit (33,25 Zoll) (33,35 Zoll) ationen Frontverkleidun...
  • Seite 26 60,2 kg (132,71 lbs) Server ohne Laufwerke und ohne Netzteil k. A. Technische Daten des Prozessors Tabelle 8. Technische Daten des Prozessors für den PowerEdge R960 Unterstützter Prozessor Anzahl der unterstützten Prozessoren Skalierbare Intel® Xeon® Prozessoren der 4. Generation Bis zu vier PSU –...
  • Seite 27 ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration das Enterprise Infrastructure Planning Tool unter Dell.com/calc, um den Stromverbrauch des Systems zu prüfen und eine optimale Energienutzung zu gewährleisten. ANMERKUNG: Falls ein System mit 2.400-W-Wechselstromnetzteilen an der Untergrenze von 100–120 VAC arbeitet, liegt die Nennleistung pro Netzteil bei bis zu 1.400 W.
  • Seite 28 Weitere Informationen erhalten Sie unter www.dell.com/ossupport. Technische Daten der Systembatterie Das PowerEdge R960-System verwendet eine CR 2032; 3,0-V-Lithium-Knopfzellenbatterie-Batterie. Technische Daten der Erweiterungskarten-Riser Das PowerEdge R960-System unterstützt bis zu 12 PCI Express (PCIe)-Steckplätze Gen5 (10 volle Höhe und 2 flache Profile) auf der Systemplatine. Technische Daten...
  • Seite 29 Prozessor 4 Riser 4C Gesamte Höhe Halbe Länge Steckplatz 11 Prozessor 2 Technische Daten des Arbeitsspeichers Das PowerEdge R960-System unterstützt die folgenden Speicherspezifikationen für den optimalen Betrieb. Tabelle 13. Technische Daten des Arbeitsspeichers Zwei Prozessoren Vier Prozessoren DIMM- Mindest- Mindest-...
  • Seite 30 4800 MT/s oder 4400 MT/s ANMERKUNG: Der Prozessor kann die DIMM-Nenngeschwindigkeit reduzieren. ANMERKUNG: Speicher-DIMM-Steckplätze sind nicht Hot-Plug-fähig. Technische Daten des Storage-Controllers Das PowerEdge R960-System unterstützt die folgenden Controller-Karten: Tabelle 15. Storage-Controller-Karten Unterstützte Storage-Controller-Karten Interne Controller ● PERC H965i ● PERC H755 ●...
  • Seite 31 Der Micro-USB 2.0-konforme Anschluss kann nur als iDRAC Direct- oder Verwaltungsanschluss verwendet werden. Technische Daten des NIC-Ports Das PowerEdge R960-System unterstützt bis zu zwei NIC-Anschlüsse (Network Interface Controller), die auf der LOM-Karte (LAN on Motherboard) integriert sind, und bis zu vier auf der OCP-Karte (Open Compute Project) integrierte Anschlüsse.
  • Seite 32 Pixeltaktraten für analoge VGA-Eingabegeräte reduziert wurden. Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen finden Sie in den Datenblättern zu Produkt und Umwelt in der Dokumentation unter www.dell.com/support/home. Tabelle 19. Dauerbetriebsspezifikationen für ASHRAE A2 Temperatur Technische Daten Zulässige kontinuierliche Vorgänge Temperaturbereiche für...
  • Seite 33 Tabelle 21. Dauerbetriebsspezifikationen für ASHRAE A4 Temperatur Technische Daten Zulässige kontinuierliche Vorgänge Temperaturbereich für Höhen 5-45 °C (41-113 °F) ohne direkte Sonneneinstrahlung auf die Geräte <= 900 m (<= 2953 ft) Prozentbereich für 8 % relative Luftfeuchtigkeit mit -12 °C (10,4 °F) Mindesttaupunkt bis 90 % relative Luftfeuchtigkeit Luftfeuchtigkeit (zu jeder Zeit mit 24°C (75,2 °F) Maximaltaupunkt nicht kondensierend)
  • Seite 34 Tabelle 25. Partikelverschmutzung – Technische Daten (fortgesetzt) Partikelverschmutzung Technische Daten ANMERKUNG: Diese Bedingung gilt nur für Rechenzentrumsumgebungen. Luftfilterungsanforderungen beziehen sich nicht auf IT-Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z. B. in einem Büro oder in einer Werkhalle, konzipiert sind.
  • Seite 35 Tabelle 29. Matrix für thermische Beschränkungen für Konfigurationen mit Luftkühlung 16 x 2,5- 32 x 2,5- Zoll-SAS + 24 x 2,5- 16 x 2,5- 8 x 2,5-Zoll- Konfiguration Zoll-SAS 8 x 2,5- Zoll-NVMe Zoll-SAS Zoll-NVMe Keine Keine Keine Keine Keine rückseitige rückseitige rückseitige...
  • Seite 36 Vier Netzteile sind im redundanten Modus erforderlich. Wenn ein Netzteilfehler auftritt, kann die Systemleistung seinheit reduziert werden. PCIe-Karte Nicht von Dell zugelassene periphere Karten und periphere Karten über 25 W werden nicht unterstützt. GPU/FPGA Nicht unterstützt DIMM DIMMs mit 128 GB oder mehr Kapazität werden nicht unterstützt.
  • Seite 37 Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote- Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.
  • Seite 38 Wissensdatenbank unter https://www.dell.com/support/ article/sln000178115. Lifecycle-Controller Benutzerhandbuch für Dell Lifecycle Controller unter https://www.dell.com/idracmanuals oder für systemspezifische Benutzerhandbuch für Dell Lifecycle Controller rufen Sie https:// www.dell.com/poweredgemanuals > Seite Produktsupport Ihres Systems > Dokumentation auf. ANMERKUNG: Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten...
  • Seite 39 Dell Remote Access Controller RACADM CLI Guide verfügbar unter https://www.dell.com/idracmanuals. Sie können auch über ein Automatisierungstool – die Redfish-API – auf iDRAC zugreifen. Weitere Informationen finden Sie unter Benutzerhandbuch für Integrated Dell Remote Access Controller – Redfish API-Handbuch verfügbar unter https://developer.dell.com. Ressourcen für die Installation des Betriebssystems Wenn das System ohne Betriebssystem geliefert wurde, können Sie ein unterstütztes Betriebssystem mithilfe einer der in der...
  • Seite 40 1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Alle Produkte Durchsuchenund navigieren Sie zu Ihrem Produkt.
  • Seite 41 3. Klicken Sie auf der angezeigten Produktseite auf Treiber und Downloads. Auf der Seite Treiber und Downloads werden alle für das System anwendbaren Treiber angezeigt. 4. Laden Sie die Treiber auf ein USB-Laufwerk, eine CD oder eine DVD herunter. Anfängliche Systemeinrichtung und Erstkonfiguration...
  • Seite 42 Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Optionen zum Verwalten der Vor- Betriebssystemanwendungen Sie können eine der folgenden Optionen verwenden, um die Vor-Betriebssystemanwendungen zu verwalten: ● System-Setup-Programm ● Dell Lifecycle Controller ● Start-Manager ● Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) Themen: • System-Setup-Programm •...
  • Seite 43 (Vereinheitlichte erweiterbare Firmware-Schnittstelle)). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC-Parameter aktiviert oder deaktiviert werden. Weitere Informationen zu diesem Dienstprogramm finden Sie unter Benutzerhandbuch für Integrated Dell Remote Access Controller verfügbar unter https://www.dell.com/idracmanuals Device Settings (Geräteeinstellungen) Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen für Geräte wie Speicher-Controller oder Netzwerkkarten.
  • Seite 44 Speicherkonfiguration erkannt wird. Ist der Optimizer Mode (Optimierungsmodus) aktiviert, arbeiten die DRAM- Controller unabhängig voneinander im 64-Bit-Modus und liefern optimale Arbeitsspeicherleistung. Wenn der Dell Fault Resilient Mode (FRM) aktiviert ist, wird ein Prozentsatz des gesamten installierten Speichers so Vor-Betriebssystem-Verwaltungsanwendungen...
  • Seite 45 Ausfallsicherheit der Hostvirtualisierung verwendet werden kann. Geben Sie den FRM-Prozentsatz mithilfe der Funktion Speichergröße für Fehlerresistenzmodus [%] an. Wenn Dell NUMA Fault Resilient Mode (FRM) aktiviert ist, wird ein Prozentsatz des installierten Speichers in jedem NUMA-Node so konfiguriert, dass eine fehlerresistente Zone entsteht, die von ausgewählten Hypervisoren für eine widerstandsfähige Host-Virtualisierung...
  • Seite 46 Prozessoreinstellungen Um den Bildschirm Prozessoreinstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Prozessoreinstellungen. Tabelle 39. Details zu Prozessoreinstellungen Option Beschreibung Logischer Prozessor Jeder Prozessorkern unterstützt bis zu zwei logische Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an.
  • Seite 47 Gibt die MADT-Core-Aufzählung an. Diese Option ist standardmäßig auf Rundlaufverfahren festgelegt. Die lineare Option unterstützt die Branchen-Core-Aufzählung, während die Round Rundlauf-Option (Round Robin) die von Dell optimierte Core-Aufzählung unterstützt. UMA-basiertes Clustering Es handelt sich um ein schreibgeschütztes Feld und wird als Quadrant angezeigt, wenn Sub NUMA Cluster deaktiviert ist, oder als Disabled, wenn das Sub NUMA Cluster ein 2- oder 4-Wege ist.
  • Seite 48 Ermöglicht die Konfiguration der Dell AVX Scaling Technology. Diese Option ist standardmäßig auf 0 festgelegt. Geben Sie den Wert zwischen 0 und 12 Bins ein. Der eingegebene Wert verringert die Frequenz der Dell AVX Scaling Technology, wenn die Funktion Dell Controlled Turbo aktiviert ist. Optimierungsmodus Aktiviert oder deaktiviert die CPU-Leistung.
  • Seite 49 Tabelle 39. Details zu Prozessoreinstellungen (fortgesetzt) Option Beschreibung Homeless Prefetch Mit dieser Option kann die L1 Data Cache Unit (DCU) auf Prefetch gesetzt werden, wenn die Füllpuffer (FB) voll sind. Automatische Zuordnung zur Hardware-Standardeinstellung. Diese Option ist standardmäßig auf Auto (Automatisch) eingestellt. Uncore Frequency RAPL Diese Einstellung steuert, ob der RAPL-Balancer (Running Average Power Limit) aktiviert ist oder nicht.
  • Seite 50 Modus eingestellt. BIOS NVMe-Treiber Legt den Laufwerkstyp zum Starten des NVMe-Treibers fest. Die verfügbaren Optionen sind Von Dell qualifizierte Laufwerke und Alle Laufwerke. Diese Option ist standardmäßig auf Von Dell qualifizierte Laufwerke eingestellt. Boot Settings (Starteinstellungen) Sie können über den Bildschirm Boot Settings (Starteinstellungen) den Startmodus entweder auf BIOS oder auf UEFI setzen.
  • Seite 51 bezogenen Informationen sowie Serviceabrufen zu Start- und Laufzeit, die dem Betriebssystem und seinem Loader zur Verfügung stehen. Die folgenden Vorzüge sind verfügbar, wenn der Boot Mode (Startmodus) auf UEFI gesetzt ist: ○ Unterstützung für Laufwerkpartitionen mit mehr als 2 TB. ○...
  • Seite 52 Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den...
  • Seite 53 Eingaben haben das folgende Format: nqn.jjjj-mm.<Umgekehrter Domain- Name>:<Einzigartiger String>. Lassen Sie dieses Feld leer, wenn Sie den vom System generierten Wert im folgenden Format verwenden möchten: nqn.1988-11.com.dell:<Modellname>.<Modellnummer>.<Service-Tag>. NVMe-oF-Host-ID Dieses Feld gibt einen Wert von 16 Byte der NVMe-oF-Hostkennung an, der den Host eindeutig mit dem Controller im NVM-Subsystem identifiziert.
  • Seite 54 Tabelle 48. Details zu HTTP Device n Settings (fortgesetzt) Option Beschreibung Subnetzmaske Gibt die Subnetzmaske für das HTTP-Gerät an. Gateway Gibt das Gateway für das HTTP-Gerät an. DNS info via DHCP Aktiviert oder deaktiviert DNS-Informationen über DHCP. Diese Option ist standardmäßig auf Enabled festgelegt.
  • Seite 55 Tabelle 52. NVMe-oF-SubSystem-n-Einstellungen (fortgesetzt) Option Beschreibung VLAN-ID Zeigt die VLAN-ID für diese NVMe-oF-Verbindung an. Diese Option ist standardmäßig auf 1 eingestellt. VLAN-Priorität Zeigt die VLAN-Priorität für diese NVMe-oF-Verbindung an. Diese Option ist standardmäßig auf 0 festgelegt. Anzahl der Wiederholungsversuche Zeigt die Anzahl der Wiederholungsversuche für diese NVMe-oF-Verbindung an. In der Standardeinstellung ist diese Option auf 3 festgelegt.
  • Seite 56 Tabelle 53. Details zu Integrierte Geräte (fortgesetzt) Option Beschreibung sind die USB-Schnittstellen entsprechend der Einstellung dieses Feld aktiviert oder deaktiviert. Interner USB-Port Aktiviert oder deaktiviert die interne USB-Schnittstelle. Diese Option ist auf On (An) oder Off (Aus) eingestellt. Diese Option ist standardmäßig auf On (Aktiviert) eingestellt.
  • Seite 57 Hauptmenü des System-Setups > System-BIOS > Serielle Kommunikation. ANMERKUNG: Der serielle Anschluss ist beim PowerEdge R960-System optional. Die Option „Serial Communication“ (serielle Kommunikation) ist nur anwendbar, wenn der serielle COM-Port im System installiert ist. Tabelle 54. Details zu Serielle Kommunikation...
  • Seite 58 Tabelle 54. Details zu Serielle Kommunikation (fortgesetzt) Option Beschreibung Die verfügbaren Optionen für Systeme ohne seriellen COM-Anschluss (DB9) sind Ein ohne Konsolenumleitung, Ein ohne Konsolenumleitung, Aus. Diese Option ist standardmäßig festgelegt auf Aus. Die verfügbaren Optionen für Systeme mit seriellem COM-Anschluss (DB9) sind Aktiviert ohne Konsolenumleitung, Aktiviert mit Konsolenumleitung über COM1, Aktiviert mit Konsolenumleitung über COM2, Deaktiviert, Automatisch.
  • Seite 59 Tabelle 55. Systemprofileinstellungen – Details Option Beschreibung System Profile Richtet das Systemprofil ein. Wenn die Option Systemprofil auf einen anderen Modus als Performance Per Watt (DAPC) gesetzt wird, legt das BIOS automatisch die restlichen Optionen fest. Um die restlichen Optionen ändern zu können, muss der Modus auf Custom (Benutzerdefiniert) gesetzt werden.
  • Seite 60 Tabelle 55. Systemprofileinstellungen – Details (fortgesetzt) Option Beschreibung Arbeitsauslastungsprofil Mit dieser Option kann der Benutzer die Ziel-Workload eines Servers angeben. Sie ermöglicht die Optimierung der Performance basierend auf dem Workload-Typ. Diese Option ist standardmäßig auf Not Configured (Nicht konfiguriert) eingestellt. CPU Interconnect Bus Aktiviert oder deaktiviert die Energieverwaltung für die CPU Interconnect Bus Links.
  • Seite 61 Tabelle 57. TPM 2.0-Sicherheitsinformationen (fortgesetzt) Option Beschreibung Wenn diese Einstellung auf Clear (Löschen) festgelegt ist, werden alle Werte aus den Speicher- und Endorsement Key-Hierarchien gelöscht. Anschließend wird die Einstellung auf Enabled (Aktiviert) festgelegt. Erweiterte TPM PPI Wenn die Option auf Aktiviert festgelegt ist, kann das Betriebssystem Meldungen der physischen TPM- Bypass Anwesenheitsschnittstelle (PPI) umgehen, wenn Bereitstellungsvorgänge für die PPI-Advanced...
  • Seite 62 Tabelle 58. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung ANMERKUNG: Das Hostsystem wird erst eingeschaltet, wenn iDRAC Root of Trust (RoT) abgeschlossen ist. Das Einschalten des Hosts wird nach dem Anlegen der Wechselspannung um mindestens 90 Sekunden verzögert. Verzögerung bei Legt die Zeitverzögerung für die Systemeinschaltung fest, nachdem die Netzstromversorgung Netzstromwiederherstellung des Systems wiederhergestellt wurde.
  • Seite 63 Tabelle 58. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung Übergänge zwischen den Modi nicht. Das BIOS führt eine Signaturüberprüfung der Vorstart-Images durch und protokolliert die Ergebnisse in der Ausführungsinformationen-Tabelle der Images, wobei die Images ausgeführt werden, unabhängig davon, ob sie die Prüfung bestanden haben oder nicht.
  • Seite 64 Verwenden des Systemkennworts zur Systemsicherung Info über diese Aufgabe Wenn ein Setup-Kennwort vergeben wurde, wird das Setup-Kennwort vom System als alternatives Systemkennwort zugelassen. Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Geben Sie das Systemkennwort ein und drücken Sie die Eingabetaste. Nächste Schritte Wenn die Option Passwortstatus auf Gesperrt gesetzt ist, geben Sie nach einer Aufforderung beim Neustart das Systemkennwort ein und drücken Sie die Eingabetaste.
  • Seite 65 Auch nach dem Ausschalten und Neustarten des Systems wird die Fehlermeldung angezeigt, bis das korrekte Kennwort eingegeben wurde. Die folgenden Optionen sind Ausnahmen: ● Wenn die Option System-Kennwort nicht auf Aktiviert festgelegt ist und nicht über die Option Passwortstatus gesperrt ist, können Sie ein System zuweisen.
  • Seite 66 Mit den Service-Tag-Einstellungen können Sie die Service-Tag-Nummer des Systems konfigurieren. Dell Lifecycle Controller Der Dell Lifecycle Controller (LC) ist eine integrierte Lösung für erweiterte Systemverwaltung, die Funktionen für die Bereitstellung, Konfiguration und Aktualisierung von Systemen sowie für Wartung und Diagnose umfasst. Der LC wird als Teil der Out-of-band-Lösung iDRAC und der auf Dell Systemen integrierten UEFI-Anwendungen (Unified Extensible Firmware Interface) bereitgestellt.
  • Seite 67 Weitere Informationen zur Einrichtung des Dell Lifecycle Controller, zur Konfiguration der Hardware und Firmware sowie zur Bereitstellung des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter https://www.dell.com/idracmanuals. Start-Manager Mit der Option Start-Manager können Sie Startoptionen und Diagnose-Dienstprogramme auswählen.
  • Seite 68 ● Systemplatine + LOM/OCP-Karte + RIO-Karte Konfigurationsvalidierung Die neue Generation von Dell-Systeme verfügt über Interconnect-Flexibilität und erweiterte iDRAC-Managementfunktionen, um präzise Systemkonfigurationsinformationen zu erfassen und Konfigurationsfehler zu melden. Wenn das System eingeschaltet wird, werden Informationen über installierte Kabel, Riser, Rückwandplatinen, Netzteile, Floating-Karten (fPERC, BOSS) und den Prozessor aus der CPLD- und Rückwandplatinen-Speicherzuordnung abgerufen.
  • Seite 69 Tabelle 62. Fehler bei der Konfigurationsvalidierung (fortgesetzt) Fehler Beschreibung Mögliche Ursache und Beispiel Empfehlungen Konfiguration iDRAC fand ein Konfigurationselement, das Fehlendes oder beschädigtes Konfiguration fehlt: Float-Karte Front- fehlt in der besten gefundenen Übereinstimmung Kabel, Gerät oder Teil PERC/HBAAdapter-PERC/HBA fehlt. Fehlendes Element oder Konfiguration fehlt: SL-Kabel Kabel wird in HWC8010- PLANAR_SL8 und CTRL_DST_PA1...
  • Seite 70 Tabelle 64. Fehlermeldung HWC8011 (fortgesetzt) Fehlercode HWC8011 Schweregrad Kritisch Mindestkonfiguration für POST und Konfigurationsvalidierung durch Systemmanagement...
  • Seite 71 Installieren und Entfernen von Systemkomponenten Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit im Inneren des Systems • Empfohlene Werkzeuge • Optionale Frontverkleidung • Systemabdeckung • Stützleiste • Kühlungslüfter • Kühlgehäuse •...
  • Seite 72 Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 73 ● Schlüssel für das Schloss der Frontverkleidung. Dieser Schlüssel wird nur benötigt, wenn das System über eine Blende verfügt. ● Kreuzschlitzschraubenzieher Nr. 1 ● Kreuzschlitzschraubenzieher Nr. 2 ● Torxschraubenzieher T30 ● 5-mm-Sechskantschraubendreher ● Kunststoffstift ● 1/4-Zoll-Flachklingenschraubendreher ● Geerdetes Armband, das mit der Erde verbunden ist ●...
  • Seite 74 Abbildung 26. Entfernen der Frontverkleidung mit LCD-Bedienfeld Nächste Schritte Bringen Sie die Frontverkleidung wieder Installieren der Frontverkleidung Das Verfahren zum Installieren der Frontverkleidung mit LCD-Bedienfeld ist identisch mit dem Verfahren zum Installieren der Frontverkleidung ohne LCD-Bedienfeld. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
  • Seite 75 Abbildung 27. Installieren der Frontverkleidung mit LCD-Bedienfeld Systemabdeckung Entfernen der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Steckdose und den Peripheriegeräten. Schritte 1.
  • Seite 76 Abbildung 28. Entfernen der Systemabdeckung Nächste Schritte Bringen Sie die Systemabdeckung wieder Installieren der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. 3.
  • Seite 77 Abbildung 29. Installieren der Systemabdeckung Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Stützleiste Entfernen der Stützleiste Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 78 Abbildung 30. Entfernen der Stützleiste mit Risern halber Baulänge Abbildung 31. Entfernen der Stützleiste mit Risern voller Baulänge Nächste Schritte Setzen Sie die Stützleiste wieder ein. Installieren und Entfernen von Systemkomponenten...
  • Seite 79 Einbauen der Stützleiste Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Schritte 1. Senken Sie die Laschen der Stützleiste nach unten und richten Sie sie an den Führungsschlitzen am System aus. 2.
  • Seite 80 Abbildung 33. Installieren der Stützleiste mit Risern voller Baulänge Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Kühlungslüfter Entfernen der Lüfterkäfigbaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
  • Seite 81 Abbildung 34. Entfernen der Lüfterkäfigbaugruppe Nächste Schritte Setzen Sie die Lüfterkäfigbaugruppe wieder ein. Installieren der Lüfterkäfigbaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im System ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüfterkäfigbaugruppe installieren.
  • Seite 82 Abbildung 35. Installieren der Lüfterkäfigbaugruppe Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines Lüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 83 Nächste Schritte Setzen Sie den Lüfter wieder ein. Installieren eines Lüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Schritte Richten Sie den Lüfter aus und drücken Sie ihn nach unten in die Lüfterbaugruppe, bis er einrastet. Abbildung 37.
  • Seite 84 Kühlgehäuse Entfernen der oberen Abdeckung des Luftkanals Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
  • Seite 85 Schritte Richten Sie die Laschen der oberen Abdeckung an den Schlitzen am Luftkanal aus und senken Sie die obere Abdeckung ab, bis sie fest sitzt. Abbildung 39. Installieren der oberen Abdeckung des Luftkanals Nächste Schritte Bauen Sie die Stützleiste ein. 2.
  • Seite 86 Abbildung 40. Entfernen des Luftkanals Nächste Schritte Setzen Sie den Luftkanal wieder ein. Installieren des Luftkanals Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 87 Abbildung 41. Installieren des Luftkanals Nächste Schritte Installieren Sie die Lüfterkäfigbaugruppe. Installieren Sie die obere Abdeckung des Luftkanals. Bauen Sie die Stützleiste ein. 4. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des GPU-Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse.
  • Seite 88 Abbildung 42. Entfernen des GPU-Kühlgehäuses Nächste Schritte Tauschen Sie den GPU-Luftkanal aus. Anbringen des GPU-Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Stützleiste.
  • Seite 89 Abbildung 43. Anbringen des GPU-Kühlgehäuses Nächste Schritte Installieren Sie die Erweiterungs-Riser gesamter Länge. Installieren Sie die Lüfterkäfigbaugruppe. Installieren Sie die obere Abdeckung des Luftkanals. Bauen Sie die Stützleiste ein. 5. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems.
  • Seite 90 Abbildung 44. Entfernen des Riser-Luftkanals Nächste Schritte Setzen Sie den Riser-Luftkanal wieder ein. Installieren des Riser-Luftkanals Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 91 Abbildung 45. Installieren des Riser-Luftkanals Nächste Schritte Installieren Sie die Erweiterungskarten-Riser oder Installieren Sie den Erweiterungskarten-Riser voller Baulänge. Bauen Sie den Luftkanal ein (falls entfernt). Installieren Sie die Lüfterkäfigbaugruppe. Installieren Sie die obere Abdeckung des Luftkanals. Bauen Sie die Stützleiste ein.
  • Seite 92 Abbildung 46. Entfernen eines Laufwerkplatzhalters Nächste Schritte Setzen Sie den Laufwerkplatzhalter wieder ein. Installieren eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Wenn installiert: Entfernen Sie die Frontverkleidung. Schritte Schieben Sie den Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 47.
  • Seite 93 Installieren des Laufwerkträgers Voraussetzungen VORSICHT: Bevor Sie bei laufendem System ein Laufwerk entfernen oder installieren, vergewissern Sie sich in der www.dell.com/storagecontrollermanuals Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Der kombinierte Einsatz von SAS- und SATA-Laufwerken innerhalb des gleichen RAID-Volumes wird nicht unterstützt.
  • Seite 94 VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation. VORSICHT: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk bei eingeschaltetem System installiert wird, wird automatisch mit der Neuerstellung des Laufwerks begonnen.
  • Seite 95 2. Heben Sie das Laufwerk aus dem Laufwerkträger heraus. Abbildung 50. Entfernen des Laufwerks aus dem Laufwerkträger Nächste Schritte Installieren Sie das Laufwerk im Laufwerkträger. Installieren des Laufwerks im Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie den Laufwerkplatzhalter oder entfernen Sie den Laufwerkträger.
  • Seite 96 Hier sind die unterstützten Laufwerkrückwandplatinen für die verschiedenen Systemkonfigurationen aufgelistet: Tabelle 65. Unterstützte Rückwandplatinenoptionen System Unterstützte Laufwerkrückwandplatinen Rückwandplatine für 8 x 2,5" NVMe PowerEdge R960 Rückwandplatine für 8 x 2,5" SAS/SATA Rückwandplatine für 24 x 2,5" NVMe Installieren und Entfernen von Systemkomponenten...
  • Seite 97 Abbildung 52. Rückwandplatine für 8 x 2,5"-NVMe-Laufwerk 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC zu Rückwandplatine) 3. BP_PWR_1 (Stromversorgungs- und Signalkabel der Rückwandplatine zu Hauptplatine) Abbildung 53. 8 x 2,5-Zoll-SAS/SATA-Laufwerkrückwandplatine 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC zu Rückwandplatine) 3. BP_DST_PA1 (PCIe/NVMe-Anschluss) 4. BP_ DST_PB1 (PCIe/NVMe-Anschluss) 5.
  • Seite 98 11. BP_PWR_1 12. BP_DST_PA2 (PCIe/NVMe-Anschluss) 13. BP_DST_PB1 (PCIe/NVMe-Anschluss) 14. BP_DST_PA1 (PCIe/NVMe-Anschluss) Entfernen der Laufwerkrückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können.
  • Seite 99 Abbildung 55. Entfernen der Laufwerkrückwandplatine Nächste Schritte Setzen Sie die Laufwerkrückwandplatine wieder ein. Installieren der Laufwerkrückwandplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 100 2. Setzen Sie die Rückwandplatine in die Führungen ein und senken die Rückwandplatine, bis die blauen Entriegelungstasten einrasten. Abbildung 56. Installieren der Laufwerkrückwandplatine Nächste Schritte 1. Verbinden Sie die Kabel der Laufwerkrückwandplatine mit den Anschlüssen auf der Systemplatine und der Rückwandplatine. Installieren Sie gegebenenfalls das PEM.
  • Seite 101 ANMERKUNG: Notieren Sie sich die Kabelführung, wenn Sie ein Kabel von der Systemplatine lösen. Sie müssen die Kabel später wieder korrekt verlegen, damit sie nicht abgeklemmt oder gequetscht werden. Schritte 1. Drücken Sie auf die Laschen, um die Kabelhalterung an der Seitenwand zu lösen. ANMERKUNG: Ziehen Sie die Kabel aus der Kabelhalterung der Seitenwand und beachten Sie die Kabelführung.
  • Seite 102 Schritte 1. Richten Sie die Führungsschlitze an der Seitenwandhalterung an den Führungen am System aus und schieben Sie sie, bis die Abdeckung fest sitzt. ANMERKUNG: Führen Sie die Kabel ordnungsgemäß durch die Kabelhalterung der Seitenwand, um zu verhindern, dass die Kabel eingeklemmt oder gequetscht werden.
  • Seite 103 Kabelführung Abbildung 59. Konfiguration 0: UPI-Kabel ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 66. UPI-Kabel Reihenfolge UPI1 (UPI-Signalanschluss auf der Systemplatine) UPI8 (UPI-Signalanschluss auf PEM) UPI2 (UPI-Signalanschluss auf der Systemplatine) UPI7 (UPI-Signalanschluss auf PEM) UPI3 (UPI-Signalanschluss auf der Systemplatine)
  • Seite 104 Abbildung 60. Konfiguration 1: 8 x 2,5-Zoll-SAS/SATA mit fPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 67. 8 x 2,5-Zoll-SAS/SATA mit fPERC 11 Reihenfolge SL1_CPU2_PA1 (Signalanschluss auf der CTRL_DST_PA1 (fPERC-...
  • Seite 105 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 68. 16 x 2,5-Zoll-SAS/SATA mit fPERC 11 Reihenfolge SL1_CPU2_PA1 (Signalanschluss auf der CTRL_DST_PA1 (fPERC- Systemplatine) Eingangsanschluss) SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
  • Seite 106 Abbildung 63. Konfiguration 4: 16 x 2,5-Zoll SAS/SATA + 8 x 2,5-Zoll NVMe mit fPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 70. 16 x 2,5-Zoll SAS/SATA + 8 x 2,5-Zoll NVMe mit fPERC 11 Reihenfolge SL14_CPU4_PA2 (Signalanschluss auf dem PEM) DST_PA1 (Signalanschluss auf der...
  • Seite 107 Abbildung 64. Konfiguration 5: 16 x 2,5-Zoll SAS/SATA + 8 x 2,5-Zoll NVMe mit fPERC 12 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 71. 16 x 2,5-Zoll SAS/SATA + 8 x 2,5-Zoll NVMe mit fPERC 12 Reihenfolge SL14_CPU4_PA2 (Signalanschluss auf dem PEM) DST_PA1 (Signalanschluss auf der...
  • Seite 108 Abbildung 65. Konfiguration 6: 32 x 2,5-Zoll SAS/SATA mit fPERC 11 (unterer Schacht) Abbildung 66. Konfiguration 6: 32 x 2,5-Zoll SAS/SATA mit fPERC 11 (oberer Schacht) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren.
  • Seite 109 Tabelle 72. 32 x 2,5-Zoll SAS/SATA mit fPERC 11 am oberen und unteren Schacht (fortgesetzt) Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) SIG_PWR_2 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) SL1_CPU2_PA1 (Signalanschluss auf der CTRL_DST_PA1 (fPERC-Eingangsanschluss) Systemplatine) CTRL_SRC_SB1 (fPERC-Controller-Anschluss) BP_DST_SA1 (Signalanschluss der...
  • Seite 110 Abbildung 68. Konfiguration 7: 32 x 2,5-Zoll SAS/SATA mit fPERC 12 (oberer Schacht) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 73. 32 x 2,5-Zoll SAS/SATA mit fPERC 12 am oberen und unteren Schacht Reihenfolge SL15_CPU3_PA3 (Signalanschluss auf dem PEM) CTRL_DST_PA1 (fPERC-Eingangsanschluss)
  • Seite 111 Abbildung 69. Konfiguration 8: 24 x 2,5 Zoll (NVMe Gen4) Passiv ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 74. 24 x 2,5-Zoll (NVMe Gen4) Passiv Reihenfolge SL12_CPU4_PA1 (Signalanschluss auf dem PEM) BP_DST_PA1 (Signalanschluss der...
  • Seite 112 Tabelle 74. 24 x 2,5-Zoll (NVMe Gen4) Passiv (fortgesetzt) Reihenfolge SL5_CPU1_PB3 (Signalanschluss auf der BP_DST_PB4 (Signalanschluss der Systemplatine) Rückwandplatine) SL6_CPU1_PA4 (Signalanschluss auf der Hauptplatine) BP_DST_PA5 (Signalanschluss der Rückwandplatine) Abbildung 70. Konfiguration 9: Grundlegende Riser-Konfiguration der Einstiegsklasse Tabelle 75. Grundlegende Einstiegs-Riser-Konfiguration Reihenfolge Riser 1C SL25_CPU3_P10 (Signalanschluss auf dem...
  • Seite 113 Abbildung 71. Konfiguration 10: Scale-out-Riser-Konfiguration Tabelle 76. Scale-out-Riser-Konfiguration Reihenfolge Riser 1C SL25_CPU3_P10 (Signalanschluss auf dem PEM) Riser 3B SL24_CPU3_PB9 (Signalanschluss auf dem PEM) SL23_CPU3_PA9 (Signalanschluss auf dem PEM) SL20_CPU4_PB6 (Signalanschluss auf dem PEM) SL19_CPU4_PA6 (Signalanschluss auf dem PEM) SL9_CPU2_P6 (Signalanschluss auf der Systemplatine) SL10_CPU1_P7 (Signalanschluss auf der Systemplatine)
  • Seite 114 Abbildung 72. Konfiguration 11: Maximale I/O-Riser-Konfiguration Tabelle 77. Maximale I/O-Riser-Konfiguration Reihenfolge Riser 1B SL25_CPU3_P10 (Signalanschluss auf dem PEM) SL5_CPU1_PB3 (Signalanschluss auf der Systemplatine) SL4_CPU1_PA3 (Signalanschluss auf der Systemplatine) Riser 2 SL9_CPU2_P6 (Signalanschluss auf der Systemplatine) SL10_CPU1_P7 (Signalanschluss auf der Systemplatine) Riser 3B SL24_CPU3_PB9 (Signalanschluss auf dem PEM)
  • Seite 115 Abbildung 73. Konfiguration 12: GPU-fähige Riser-Konfiguration Tabelle 78. GPU-fähige Riser-Konfiguration Reihenfolge Riser 1A SL25_CPU3_P10 (Signalanschluss auf dem PEM) J_SIG_PRW4 (Netzanschluss der rechten GPU1 in Riser 1A (Netzanschluss auf GPU1) Stromverteilungsplatine) Riser 2 SL9_CPU2_P6 (Signalanschluss auf der Systemplatine) SL10_CPU1_P7 (Signalanschluss auf der Systemplatine) Riser 3A SL22_CPU3_P8 (Signalanschluss auf dem PEM)
  • Seite 116 Entfernen des rückseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Stützleiste. Entfernen Sie die obere Abdeckung des Luftkanals.
  • Seite 117 Systems. Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R960-System unterstützt DDR5-Registermodule (RDIMMs). Der Systemspeicher ist aufgeteilt in acht Kanäle pro Prozessor (zwei Speichersockel pro Kanal), 16 Speichersockel pro Prozessor und 64 Speichersockel (32 Sockel je Hauptplatine und PEM) pro System. Installieren und Entfernen von Systemkomponenten...
  • Seite 118 Abbildung 76. Speicherkanäle auf der Hauptplatine Installieren und Entfernen von Systemkomponenten...
  • Seite 119 Abbildung 77. Speicherkanäle auf der PEM-Platine (Processor Expansion Module, Prozessorerweiterungsmodul) Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 79. Speicherkanäle Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Prozessor 1 Steckplät Steckplätze Steckplätze Steckplätze Steckplätze A4 Steckplätze...
  • Seite 120 ANMERKUNG: Der Prozessor kann die DIMM-Nenngeschwindigkeit reduzieren. Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten. Wenn die Arbeitsspeicherkonfiguration Ihres Systems diesen Richtlinien nicht entspricht, startet das System möglicherweise nicht, reagiert während der Arbeitsspeicherkonfiguration möglicherweise plötzlich nicht mehr oder stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung.
  • Seite 121 ● Unterstützte RDIMM-Konfigurationen sind 1, 2, 4, 6, 8, 12 oder 16 DIMMs pro Prozessor. Entfernen eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 122 Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Stützleiste. Entfernen Sie die obere Abdeckung des Luftkanals. Entfernen Sie die Lüfterkäfigbaugruppe.
  • Seite 123 Ereignis. Dies verhindert nicht, dass das System hochfährt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt Troubleshooting für Erweiterungskarten im Troubleshooting-Handbuch für PowerEdge-Server unter www.dell.com/poweredgemanuals. Richtlinien für die Installation von Erweiterungskarten Abbildung 80. Steckplatzanschlüsse der Erweiterungskarten-Riser auf der Systemplatine...
  • Seite 124 Abbildung 81. Steckplatzanschlüsse für Erweiterungskarten-Riser auf der Prozessorerweiterungsmodulplatine (PEM) 1. Steckplatz von Riser 4A/4B/4C 2. Steckplatz von Riser 1A/1B/1C 3. Riser-2-Kabelsteckplatz / Riser-3B-Kabelsteckplatz 4. Riser-1B-Kabelsteckplatz ANMERKUNG: Falls vorhanden, verwendet Riser 2 diesen Anschluss, andernfalls verwendet ihn Riser 3B. 5. Riser-1B-Kabelsteckplatz 6.
  • Seite 125 Abbildung 82. Riser 1A (FL) 1. Steckplatz 1 2. Steckplatz 3 Abbildung 83. Riser 1B 1. Steckplatz 1 2. Steckplatz 2 3. Steckplatz 3 Installieren und Entfernen von Systemkomponenten...
  • Seite 126 Abbildung 84. Riser 1C 1. Steckplatz 1 2. Steckplatz 2 Abbildung 85. Riser 2 1. Steckplatz 4 2. Steckplatz 9 Installieren und Entfernen von Systemkomponenten...
  • Seite 127 Abbildung 86. Riser 3A (FL) 1. Steckplatz 6 2. Steckplatz 8 Abbildung 87. Riser 3B 1. Steckplatz 5 2. Steckplatz 6 3. Steckplatz 7 4. Steckplatz 8 Installieren und Entfernen von Systemkomponenten...
  • Seite 128 Abbildung 88. Riser 4A (FL) 1. Steckplatz 10 2. Steckplatz 11 Abbildung 89. Riser 4B 1. Steckplatz 10 2. Steckplatz 11 3. Steckplatz 12 Installieren und Entfernen von Systemkomponenten...
  • Seite 129 Abbildung 90. Riser 4C 1. Steckplatz 10 2. Steckplatz 11 ANMERKUNG: Die Erweiterungskartensteckplätze sind nicht Hot-Swap-fähig. Die folgende Tabelle enthält Vorschläge für die Installation von Erweiterungskarten hinsichtlich bestmöglicher Kühlung und mechanischer Unterbringung. Die Erweiterungskarten mit der höchsten Priorität müssen zuerst installiert werden und dabei die angegebene Steckplatzpriorität erhalten.
  • Seite 130 Tabelle 82. Erweiterungskarten-Riser-Konfigurationen (fortgesetzt) Konfigurationen Erweiterungskart PCIe-Steckplätze Formfaktor Steuernder Elektrische en-Riser Prozessor Bandbreite/ physischer Anschluss des Steckplatzes Gesamte Höhe Prozessor 3 PCIe Gen5 x16 (x16- Anschluss) Gesamte Höhe Prozessor 1 PCIe Gen5 x16 (x16- Anschluss) Gesamte Höhe Prozessor 4 PCIe Gen5 x16 (x16- Anschluss) Gesamte Höhe Prozessor 2...
  • Seite 131 Intel (OCP: 1 Gbit) 4P, V2 Intel (OCP: 25 Gbit) 4P, V2 Intel (OCP: 25 Gbit) 2P, V2 FOXCONN (BOSS-N1, MONOLITHC) Dell (LOM-Karte) 1Gx2, V2, 16G FOXCONN (Vorderer PERC) H965i FOXCONN (Vorderer PERC) H755 FOXCONN (Vorderer PERC) H355 Mellanox (NIC: NDR400) FH, 1P, OSF...
  • Seite 132 Intel (OCP: 1 Gbit) 4P, V2 Intel (OCP: 25 Gbit) 4P, V2 Intel (OCP: 25 Gbit) 2P, V2 FOXCONN (BOSS-N1, MONOLITHC) Dell (LOM-Karte) 1Gx2, V2, 16G FOXCONN (Vorderer PERC) H965i FOXCONN (Vorderer PERC) H755 FOXCONN (Vorderer PERC) H355 Mellanox (NIC: NDR400) FH, 1P, OSF...
  • Seite 133 Intel (OCP: 1 Gbit) 4P, V2 Intel (OCP: 25 Gbit) 4P, V2 Intel (OCP: 25 Gbit) 2P, V2 FOXCONN (BOSS-N1, MONOLITHC) Dell (LOM-Karte) 1Gx2, V2, 16G FOXCONN (Vorderer PERC) H965i FOXCONN (Vorderer PERC) H755 FOXCONN (Vorderer PERC) H355 Mellanox (NIC: NDR400) FH, 1P, OSF...
  • Seite 134 Broadcom (OCP: 10 Gbit) 4P, BT Intel (OCP: 1 Gbit) 4P, V2 Intel (OCP: 25 Gbit) 4P, V2 Intel (OCP: 25 Gbit) 2P, V2 FOXCONN (BOSS-N1, MONOLITHC) Dell (LOM-Karte) 1Gx2, V2, 16G FOXCONN (Vorderer PERC) H965i FOXCONN (Vorderer PERC) H755 Installieren und Entfernen von Systemkomponenten...
  • Seite 135 Tabelle 86. Konfiguration 2: R1B+R2+R3B+R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten FOXCONN (Vorderer PERC) H355 FOXCONN (Adapter-PERC) HBA355E KIT 4, 9 Mellanox (NIC: NDR400) LP, 1P, OSF 4, 9 Mellanox (NIC: NDR200) LP, 1P, OSF 4, 9 Mellanox (NIC: NDR400) FH, 1P, OSF 1, 3, 5, 11, 6, 7, 2, 12, 8, 10 Mellanox (NIC: NDR200) FH, 1P, OSF 1, 3, 5, 11, 6, 7, 2, 12, 8, 10...
  • Seite 136 Intel (OCP: 1 Gbit) 4P, V2 Intel (OCP: 25 Gbit) 4P, V2 Intel (OCP: 25 Gbit) 2P, V2 FOXCONN (BOSS-N1, MONOLITHC) Dell (LOM-Karte) 1Gx2, V2, 16G FOXCONN (Vorderer PERC) H965i FOXCONN (Vorderer PERC) H755 FOXCONN (Vorderer PERC) H355 FOXCONN (Adapter-PERC) HBA355E KIT...
  • Seite 137 Tabelle 87. Konfiguration 3: R1A+R2+R3A+R4A (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (HBA: FC32) FH, 1P, SPDM 3, 6, 8, 11, 10 MARVELL (HBA: FC32) FH, 2P, S28, F1 3, 6, 8, 11, 10 Broadcom (HBA: FC32) FH, 2P, SPDM 3, 6, 8, 11, 10 Broadcom (HBA: FC64) FH, 2P, SPDM 3, 6, 8, 11, 10...
  • Seite 138 Tabelle 87. Konfiguration 3: R1A+R2+R3A+R4A (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (HBA: FC64) LP, 2P, SPDM 4, 9 FOXCONN (Vorderer PERC) HBA355i, V2 Broadcom (OCP: 25 Gbit) 4P, V3 Broadcom (OCP: 25 Gbit) 2P, V3 Broadcom (OCP: 25 Gbit) 2P, V2 Broadcom (OCP: 1 Gbit) 4P, BT, V2 Entfernen des Erweiterungskarten-Risers Voraussetzungen...
  • Seite 139 Abbildung 91. Entfernen des Erweiterungskarten-Risers 3 Abbildung 92. Entfernen des Erweiterungskarten-Risers 1 Installieren und Entfernen von Systemkomponenten...
  • Seite 140 Abbildung 93. Entfernen des Erweiterungskarten-Risers 4 ANMERKUNG: Entfernen Sie den Riser-Luftkanal, um auf die VGA-Halterung und Riser 2 zuzugreifen. 4. Lösen Sie die unverlierbare Schraube und heben Sie den VGA-Riser aus dem System. Abbildung 94. Entfernen der VGA-Halterung 5. Drücken Sie auf die blaue Freigabelasche auf dem Riser 2 und halten Sie den Riser an den blauen Griffstellen und heben Sie den Riser 2 von der Systemplatine.
  • Seite 141 Abbildung 95. Entfernen des Erweiterungskarten-Risers 2 6. Wenn die Riser nicht ausgetauscht werden sollen, installieren Sie die Riser-Platzhalter und ziehen Sie gegebenenfalls die unverlierbaren Schrauben fest. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung eingehalten werden. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
  • Seite 142 Richtlinien für die Installation von Erweiterungskarten VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1.
  • Seite 143 Abbildung 98. Entfernen des Platzhalters für Riser 3 Abbildung 99. Entfernen des Platzhalters für Riser 2 2. Halten Sie die Griffstellen fest und richten Sie die Bohrungen auf dem Erweiterungskarten-Riser 2 auf die Führungen auf der Systemplatine aus. 3. Senken Sie den Erweiterungskarten-Riser ab und drücken Sie auf die Griffstellen, bis der Erweiterungskarten-Riser vollständig auf der Systemplatine einrastet.
  • Seite 144 Abbildung 100. Installieren des Erweiterungskarten-Risers 2 4. Richten Sie den Führungsstift an der VGA-Halterung am Steckplatz auf Riser 2 aus. 5. Setzen Sie die VGA-Halterung ein und ziehen Sie die Schrauben fest. Abbildung 101. Montieren der VGA-Halterung ANMERKUNG: Installieren Sie den Riser-Luftkanal nach dem Installieren des Risers 2 und der VGA-Halterung.
  • Seite 145 Abbildung 102. Installieren des Erweiterungskarten-Risers 1 Abbildung 103. Installieren des Erweiterungskarten-Risers 4 Installieren und Entfernen von Systemkomponenten...
  • Seite 146 Abbildung 104. Installieren des Erweiterungskarten-Risers 3 Nächste Schritte 1. Schließen Sie die Kabelhalterung auf der Systemplatine, falls sie geöffnet ist. Installieren Sie gegebenenfalls das PEM. 3. Verbinden Sie alle UPI-Kabel und Riser-Kabel mit den PEM-Anschlüssen, beachten Sie dabei die Kabelführung. ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Kabelführung.
  • Seite 147 Schritte 1. Drücken Sie auf den Halteriegel und kippen Sie die Verriegelung der Erweiterungskarte, um sie zu öffnen. 2. Bevor Sie die Karte aus dem Riser entfernen, neigen Sie die Kartenhalterung, indem Sie auf die Griffstelle am Kartenhalter drücken. 3. Fassen Sie die Erweiterungskarte an den Kanten an und ziehen Sie die Karte aus dem Riser. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte.
  • Seite 148 Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1.
  • Seite 149 5. Schließen Sie den Erweiterungskarten-Rückhalteriegel der Erweiterungskarte. 6. Kippen und drücken Sie auf den Kartenhalter, um die Karte im Riser zu befestigen. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 108.
  • Seite 150 8. Informationen zu unterstützten Riser-Konfigurationen finden Sie im Abschnitt Richtlinien für die Installation von Erweiterungskarten Schritte Entfernen des Erweiterungskarten-Risers voller Baulänge: a. Lösen Sie die unverlierbaren Schrauben am Riser und am System. b. Drehen Sie den Riser-Griff, um den Riser vom System zu entriegeln. c.
  • Seite 151 Abbildung 111. Entfernen des Erweiterungskarten-Risers 3 VORSICHT: Um Riser 3 zu entfernen, trennen Sie die Signalkabelanschlüsse für Riser 3 vom PEM und entfernen Sie Riser 1 und Riser 4, um auf die Netzkabel von Riser 3 auf der Systemplatine zuzugreifen. Nächste Schritte Bauen Sie den Erweiterungskarten-Riser voller Länge wieder ein.
  • Seite 152 ANMERKUNG: Um Schäden an den Kabeln zu vermeiden, verlegen Sie die Kabel ordnungsgemäß. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 112. Installieren des Erweiterungskarten-Risers 3 Abbildung 113. Installieren des Erweiterungskarten-Risers 1 Installieren und Entfernen von Systemkomponenten...
  • Seite 153 Abbildung 114. Installieren des Erweiterungskarten-Risers 4 Nächste Schritte 1. Verbinden Sie alle Riser-Kabel mit den PEM-Anschlüssen und beachten Sie die Kabelführung. ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Kabelführung. 2. Verbinden Sie gegebenenfalls das BOSS-N1-Signalkabel und das Netzkabel mit den Anschlüssen am BOSS-Modul. Installieren Sie die Lüfterkäfigbaugruppe.
  • Seite 154 Abbildung 115. Entfernen der GPU von Riser 1 Abbildung 116. Entfernen der GPU von Riser 3 ANMERKUNG: Befolgen Sie das gleiche Verfahren, wenn zwei GPU-Karten in Riser 3 verfügbar sind. Installieren und Entfernen von Systemkomponenten...
  • Seite 155 Weitere Informationen finden Sie im Abschnitt Kabelführung. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. WARNUNG: GPUs für Privatanwender sollten nicht in Enterprise Server-Produkten installiert oder verwendet werden.
  • Seite 156 ANMERKUNG: Bewahren Sie das Abdeckblech für den zukünftigen Gebrauch auf. Für leere Erweiterungskartensteckplätzen sind Abdeckbleche erforderlich, um die FCC-Bestimmungen (Federal Communications Commission) einzuhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
  • Seite 157 Abbildung 119. Installieren der GPU auf Riser 3 ANMERKUNG: Befolgen Sie das gleiche Verfahren, wenn zwei GPU-Karten in Riser 3 verfügbar sind. Abbildung 120. Installieren der GPU auf Riser 4 Nächste Schritte 1. Verbinden Sie gegebenenfalls das BOSS-N1-Signalkabel und das Netzkabel mit den Anschlüssen am BOSS-Modul. Installieren Sie den Erweiterungskarten-Riser voller Länge.
  • Seite 158 Bauen Sie die Stützleiste ein. 6. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. 7. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Stromverteilungsplatine Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen der Stromverteilungsplatine Es gibt Stromverteilungsplatinen (PDB) auf beiden Seiten des Systems.
  • Seite 159 Nächste Schritte Bauen Sie die Stromverteilungsplatine wieder ein. Installieren der Stromverteilungsplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Stützleiste. Entfernen Sie die obere Abdeckung des Luftkanals.
  • Seite 160 Prozessor und Kühlkörpermodul Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des Prozessor/Kühlkörper-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 161 Abbildung 123. Entfernen des Prozessor/Kühlkörper-Moduls 3. Heben Sie das PHM von der Systemplatine oder dem Prozessorerweiterungsmodul und setzen Sie das PHM beiseite, wobei die Prozessorseite nach oben weist. Abbildung 124. Entfernen eines Kühlkörpers Nächste Schritte Wenn Sie einen fehlerhaften Kühlkörper entfernen, installieren Sie den Ersatzkühlkörper.
  • Seite 162 Entfernen des Prozessors Voraussetzungen WARNUNG: Entfernen Sie den Prozessor nur dann vom Prozessor- und Kühlkörpermodul, wenn Sie den Prozessor oder den Kühlkörper austauschen. 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 163 Abbildung 126. Entfernen der Klemme Nächste Schritte Setzen Sie den Prozessor wieder ein. Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 164 Abbildung 127. Einsetzen der Halteklammer 3. Richten Sie den Prozessor mit der Halteklammer aus und drücken Sie die Halteklammer mit den Fingern an allen vier Seiten, bis sie hörbar einrastet. ANMERKUNG: Stellen Sie sicher, dass der Prozessor korrekt an der Halteklammer verriegelt ist. Abbildung 128.
  • Seite 165 VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach ihrer Verwendung. Abbildung 129. Auftragen von Wärmeleitpaste 6.
  • Seite 166 ● Stellen Sie sicher, dass die Markierung von Kontaktstift 1 auf dem Kühlkörper mit der Markierung von Kontaktstift 1 auf der Halterung ausgerichtet ist, bevor Sie den Kühlkörper auf die Halterung legen. Abbildung 131. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Installieren Sie das Prozessor-Kühlkörpermodul.
  • Seite 167 ANMERKUNG: Der GPU-Luftkanal kann erst entfernt werden, nachdem die Erweiterungskarten-Riser voller Baulänge entfernt wurden. 7. Sofern installiert: Entfernen Sie die Erweiterungskarten-Riser voller Baulänge. ANMERKUNG: Kühlkörper und Prozessor sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Warten Sie, bis Kühlkörper und Prozessor abgekühlt sind, bevor Sie sie berühren.
  • Seite 168 Abbildung 133. Setzen der Kippschutzdrähte in die verriegelte Position und Festziehen der Muttern Nächste Schritte Installieren Sie gegebenenfalls das PEM. 2. Sofern erforderlich, installieren Sie die Erweiterungskarten-Riser voller Baulänge. ANMERKUNG: Installieren Sie vor dem Installieren der Erweiterungskarten-Riser voller Baulänge den GPU-Luftkanal. Installieren Sie den Luftkanal oder installieren Sie den...
  • Seite 169 Entfernen Sie die obere Abdeckung des Luftkanals. Entfernen Sie die Lüfterkäfigbaugruppe. Entfernen Sie den Luftkanal oder entfernen Sie den GPU-Luftkanal. ANMERKUNG: Der GPU-Luftkanal kann erst entfernt werden, nachdem die Erweiterungskarten-Riser voller Baulänge entfernt wurden. 7. Trennen Sie alle UPI- und Riser-Kabel vom PEM und beachten Sie die Kabelführung. ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Kabelführung.
  • Seite 170 Einsetzen des Prozessorerweiterungsmoduls (PEM) Voraussetzungen ANMERKUNG: Ein PEM ist erforderlich, um den dritten und den vierten Prozessor zu installieren. Um die PEM-Platine auszutauschen, muss das gesamte PEM ausgetauscht werden. ANMERKUNG: Entfernen Sie das fehlerhafte PEM aus dem System und übertragen Sie die DIMMs und Prozessorkühlkörpermodule auf das Ersatz-PEM, bevor Sie es im System installieren.
  • Seite 171 Abbildung 135. Einsetzen der PEM Nächste Schritte 1. Falls entfernt: Installieren Sie das Prozessor- und Kühlkörpermodul im PEM. ANMERKUNG: Drehen Sie den Griff des PEM-Moduls in die mittlere Position, um die Kabel/Anschlüsse und die Kühlkörpermodule auf der PEM-Platine zu installieren. 2.
  • Seite 172 6. Sofern installiert: entfernen Sie den Luftkanal oder entfernen Sie den GPU-Luftkanal. ANMERKUNG: Der GPU-Luftkanal kann erst entfernt werden, nachdem die Erweiterungskarten-Riser voller Baulänge entfernt wurden. 7. Sofern installiert: Entfernen Sie den Erweiterungskarten-Riser voller Baulänge. ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Kabelführung. 8.
  • Seite 173 Schritte 1. Richten Sie die PEM-Stromplatine am Anschluss auf der Systemplatine aus und senken Sie sie ab. 2. Drücken Sie auf die Betriebsplatine, bis sie fest sitzt. 3. Setzen Sie die Abdeckung der PEM-Stromplatine ein. Abbildung 137. Installieren der PEM-Netzteilplatine Nächste Schritte Installieren Sie das PEM.
  • Seite 174 ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Kabelführung. Entfernen Sie den Riser-Luftkanal. Schritte 1. Trennen Sie das Kabel des VGA und des seriellen COM-Ports von der hinteren E/A-Platine. 2. Lösen Sie die unverlierbare Schraube und heben Sie den VGA-Riser aus dem System. Abbildung 138.
  • Seite 175 Entfernen Sie die Stützleiste. Entfernen Sie die obere Abdeckung des Luftkanals. Entfernen Sie die Lüfterkäfigbaugruppe. Entfernen Sie den Luftkanal oder entfernen Sie den GPU-Luftkanal. ANMERKUNG: Der GPU-Luftkanal kann erst entfernt werden, nachdem die Erweiterungskarten-Riser voller Baulänge entfernt wurden. Entfernen Sie die Erweiterungskarten-Riser oder entfernen Sie den Erweiterungskarten-Riser voller Baulänge.
  • Seite 176 Installieren Sie die Erweiterungskarten-Riser oder Installieren Sie den Erweiterungskarten-Riser voller Baulänge. ANMERKUNG: Installieren Sie vor dem Installieren der Erweiterungskarten-Riser voller Baulänge den GPU-Luftkanal. Installieren Sie den Luftkanal oder installieren Sie den GPU-Luftkanal. Installieren Sie die Lüfterkäfigbaugruppe. Installieren Sie die obere Abdeckung des Luftkanals.
  • Seite 177 Abbildung 143. Installieren des Platzhalters für das BOSS-N1-Modul Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Platzhalters für den BOSS-N1-Kartenträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
  • Seite 178 Schritte Richten Sie den Platzhalter am BOSS-N1-Modulschacht aus und schieben Sie ihn in den Schacht, bis er hörbar einrastet. Abbildung 145. Installieren des Platzhalters für den BOSS-N1-Kartenträger Entfernen des BOSS-N1-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 179 Abbildung 147. Entfernen der M.2-NVMe-SSD 5. Trennen Sie das BOSS-N1-Stromkabel und das Signalkabel von der Systemplatine. 6. Entfernen Sie mithilfe des Kreuzschlitzschraubendrehers Nr. 1 die Schraube (M3 x 0,5 x 4,5 mm), mit welcher das BOSS-N1-Modul auf Riser 1 befestigt ist. 7.
  • Seite 180 Abbildung 149. Entfernen des BOSS-N1-Stromkabel und des Signalkabels vom BOSS-N1-Modul Nächste Schritte Ersetzen des BOSS-N1-Moduls oder Installieren des BOSS-N1-Modulplatzhalters. Installieren des BOSS-N1-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 181 2. Richten Sie das BOSS-N1-Modul schräg zum Controllerkartenmodul-Steckplatz aus. 3. Setzen Sie das BOSS-N1-Modul ein und drücken Sie das Modul horizontal in Richtung der Rückseite des Systems, bis es fest einrastet. 4. Befestigen Sie das BOSS-N1-Modul mit dem Kreuzschlitzschraubendreher Nr. 1 (Schraube M3 x 0,5 x 4,5 mm). 5.
  • Seite 182 Abbildung 153. Installieren des BOSS-N1-Kartenträgers Nächste Schritte Bauen Sie den Luftkanal ein (falls entfernt). Installieren Sie die Lüfterkäfigbaugruppe. Installieren Sie die obere Abdeckung des Luftkanals. Bauen Sie die Stützleiste ein. 5. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems.
  • Seite 183 Abbildung 154. Entfernen der Systembatterie 2. So installieren Sie eine neue Systembatterie: a. halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. Installieren und Entfernen von Systemkomponenten...
  • Seite 184 Abbildung 155. Installieren der Systembatterie Nächste Schritte Installieren Sie die Lüfterkäfigbaugruppe. 2. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. 3. Vergewissern Sie sich, dass die Batterie ordnungsgemäß funktioniert, indem Sie die folgenden Schritte durchführen: a.
  • Seite 185 Entfernen Sie die Stützleiste. Entfernen Sie die obere Abdeckung des Luftkanals. Entfernen Sie die Lüfterkäfigbaugruppe. Entfernen Sie den Luftkanal. Entfernen Sie die Erweiterungskarten-Riser oder entfernen Sie den Erweiterungskarten-Riser voller Baulänge. ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Kabelführung. Entfernen Sie den Riser-Luftkanal.
  • Seite 186 ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Kabelführung. Entfernen Sie den Riser-Luftkanal. 9. Falls erforderlich, entfernen Sie das PEM. Schritte 1. Schließen Sie den USB-Stick an die interne USB-Karte an. ANMERKUNG: Weitere Informationen über die genaue Position der USB-Anschlüsse auf der Hauptplatine finden Sie im Abschnitt Jumper und Anschlüsse auf der Hauptplatine.
  • Seite 187 Schutzschalter Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des Schutzschaltermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Stützleiste.
  • Seite 188 Nächste Schritte Setzen Sie das Schutzschaltermodul wieder ein. Installieren des Schutzschaltermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Stützleiste. Entfernen Sie die obere Abdeckung des Luftkanals.
  • Seite 189 Installieren Sie die Erweiterungskarten-Riser oder Installieren Sie den Erweiterungskarten-Riser voller Baulänge. Installieren Sie den Luftkanal. Installieren Sie die Lüfterkäfigbaugruppe. Installieren Sie die obere Abdeckung des Luftkanals. Bauen Sie die Stützleiste ein. 8. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems.
  • Seite 190 PEM. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1. Entfernen Sie gegebenenfalls das Abdeckblech.
  • Seite 191 Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. Abbildung 162. Entfernen des Abdeckblechs 2. Öffnen Sie die blaue Verriegelung auf der Hauptplatine. 3. Schieben Sie die OCP-Karte in den Steckplatz im System. 4.
  • Seite 192 ● Wenn die Last am aktiven Netzteil auf unter 20 % der Nennleistung abfällt, wird das redundante Netzteil in den Ruhezustand geschaltet. Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Weitere Informationen finden Sie im iDRAC- Benutzerhandbuch unter www.dell.com/poweredgemanuals. Entfernen eines Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
  • Seite 193 Abbildung 164. Entfernen eines Netzteilplatzhalters Nächste Schritte Setzen Sie den Netzteilplatzhalter wieder ein oder installieren Sie das Netzteil. Installieren des Netzteilplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Wenn erforderlich: Entfernen Sie das Netzteil. Schritte Richten Sie den Netzteilplatzhalter auf den Netzteilschacht aus und schieben Sie ihn in den Netzteilschacht, bis er einrastet. Abbildung 165.
  • Seite 194 ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Kabelführung. Entfernen Sie den Riser-Luftkanal. Entfernen Sie das Netzteil. Schritte Lösen Sie die Schrauben mit einem Kreuzschlitzschraubendreher (Größe 1) und entfernen Sie den Netzteiladapter. Abbildung 166. Entfernen des Netzteiladapters Nächste Schritte Ersetzen Sie den Netzteiladapter oder bauen Sie den Netzteiladapter ein.
  • Seite 195 Weitere Informationen über das Kabelmanagement, wenn das Netzteil entfernt oder installiert wird, während sich das System in einem Rack befindet, finden Sie in der Dokumentation zum Kabelführungsarm des Systems unter https:// www.dell.com/poweredgemanuals. Schritte Drücken Sie auf die Verriegelung und schieben Sie das Netzteil mithilfe des Netzteilgriffs aus dem Schacht heraus.
  • Seite 196 Abbildung 168. Entfernen eines Netzteils Nächste Schritte Setzen Sie das Netzteil wieder ein oder installieren Sie den Netzteilplatzhalter. Installieren eines Netzteils Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile dem gleichen Typ entsprechen und die maximale Ausgangsleistung identisch ist.
  • Seite 197 Informationen über das Kabelmanagement beim Entfernen oder Installieren von Netzteilen, während sich das System im Rack befindet, finden Sie in der Dokumentation zum Zubehör für das Kabelmanagement unter https://www.dell.com/poweredgemanuals. 2. Verbinden Sie das Stromkabel mit dem Netzteil und mit einer Steckdose.
  • Seite 198 Schritte 1. Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig. Weitere Informationen finden Sie unter . 2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde. 3. Schieben Sie das TPM-Modul aus seinem Anschluss heraus. 4.
  • Seite 199 5. Starten Sie das System neu. Systemplatine Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen der Hauptplatine Voraussetzungen VORSICHT: Wenn Sie das TPM (Trusted Platform Module) mit einem Verschlüsselungsschlüssel verwenden, werden Sie während des System- oder Programm-Setups möglicherweise aufgefordert, einen Wiederherstellungsschlüssel zu erstellen.
  • Seite 200 Abbildung 171. Entfernen der Hauptplatine Nächste Schritte Installieren Sie die Hauptplatine. Installieren der Hauptplatine Voraussetzungen ANMERKUNG: Ersetzen Sie vor dem Austausch der Hauptplatine das alte Etikett mit der MAC-Adresse des iDRAC auf dem Express-Service-Tag durch das Etikett mit der MAC-Adresse des iDRAC, das mit der neuen Hauptplatine ausgeliefert wurde. 1.
  • Seite 201 Abbildung 172. Installieren der Hauptplatine Nächste Schritte 1. Tauschen Sie die folgenden Komponenten aus: Trusted Platform Module (TPM) ANMERKUNG: Das TPM-Modul muss nur bei der Installation einer neuen Hauptplatine ausgetauscht werden. OCP-Karte (falls entfernt) Interne USB-Karte (falls entfernt) Prozessor- und Kühlkörpermodul zur Systemplatine e.
  • Seite 202 4. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Wiederherstellung des Systems mithilfe der Easy-Restore-Funktion Mithilfe der Funktion „Easy Restore“ können Sie Ihre Service-Tag-Nummer, Ihre Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Hauptplatine wiederherstellen. Alle Daten werden automatisch auf einem Flash- Sicherungsgerät gesichert.
  • Seite 203 LOM-Karte und hintere E/A-Platine Entfernen der LOM-Karte und der hinteren I/O-Platine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Systemplatine. ANMERKUNG: Das Verfahren zum Entfernen der rückseitigen E/A-Platine mit Flüssigkeitskühlung und der hinteren E/A-Platine ist identisch.
  • Seite 204 Abbildung 174. Einsetzen der hinteren E/A-Platine mit Flüssigkeitskühlung Abbildung 175. Entfernen der LOM-Karte 3. Wenn die LOM-Karte nicht wieder eingesetzt wird, installieren Sie den Platzhalter für die LOM-Karte und ziehen Sie die Schrauben fest. Installieren und Entfernen von Systemkomponenten...
  • Seite 205 Abbildung 176. Installieren des LOM-Kartenplatzhalters Nächste Schritte Setzen Sie die LOM-Karte und die hintere I/O-Platine wieder ein. Installieren der LOM-Karte und der hinteren I/O-Platine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 206 2. Richten Sie die Anschlüsse und Steckplätze auf der LOM-Karte oder der hinteren E/A-Platine auf den Anschluss und die Abstandshalter auf der Systemplatine aus. 3. Drücken Sie auf die LOM-Karte oder die hintere E/A-Platine, bis sie fest auf dem Anschluss der Systemplatine sitzt. 4.
  • Seite 207 Abbildung 180. Einsetzen der hinteren E/A-Platine mit Flüssigkeitskühlung Nächste Schritte Installieren Sie die Hauptplatine. 2. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Bedienfeld Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des rechten Bedienfelds Voraussetzungen 1.
  • Seite 208 ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 181. Entfernen des rechten Bedienfelds Nächste Schritte Setzen Sie das rechte Bedienfeld wieder ein. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
  • Seite 209 2. Verlegen Sie das Kabel des rechten Bedienfelds durch die Seitenwand des Systems. 3. Schieben Sie die Kabelabdeckung des rechten Bedienfelds korrekt ausgerichtet in den Steckplatz im System. ANMERKUNG: Seien Sie beim Durchführen des Kabels vorsichtig, damit es nicht eingeklemmt oder gequetscht wird. 4.
  • Seite 210 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Stützleiste. Entfernen Sie die obere Abdeckung des Luftkanals. Entfernen Sie die Lüfterkäfigbaugruppe. 6. Sofern erforderlich: Entfernen Sie den Luftkanal oder entfernen Sie den GPU-Luftkanal.
  • Seite 211 Entfernen Sie die Stützleiste. Entfernen Sie die obere Abdeckung des Luftkanals. Entfernen Sie die Lüfterkäfigbaugruppe. 6. Sofern erforderlich: Entfernen Sie den Luftkanal oder entfernen Sie den GPU-Luftkanal. ANMERKUNG: Der GPU-Luftkanal kann erst entfernt werden, nachdem die Erweiterungskarten-Riser voller Baulänge entfernt wurden.
  • Seite 212 Bauen Sie die Stützleiste ein. 8. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...
  • Seite 213 Angeboten, aber ohne spezielle Serviceanweisungen Kühlkörper Siehe Installieren eines Prozessor-Kühlkörpermoduls Riser Nicht als APOS-Kits verfügbar, Upgrades werden nur mit dem Service „Basic Deployment Upgrade of Dell Server“ angeboten. Schiene Angeboten, aber ohne spezielle Serviceanweisungen Kabelführungsarm (CMA) Angeboten, aber ohne spezielle Serviceanweisungen Themen: •...
  • Seite 214 Tabelle 89. BOSS-N1-Modul-Kit-Komponenten Komponenten im Kit R960 (Menge) BOSS-N1-Controllerkartenmodul BOSS-N1-Kartenträger 1 oder 2* M.2 NVMe-SSD 1 oder 2* † M.2 NVMe-SSD-Kapazitätskennzeichnung 1 oder 2 BOSS-N1-Kartenträgerplatzhalter M3 x 0,5 x 4,5 mm Schrauben BOSS-N1-Stromkabel für Riser 1 BOSS-N1-Signalkabel für Riser 1 ANMERKUNG: * Die Menge hängt von der Bestellung ab.
  • Seite 215 Tabelle 90. Serielles COM-Port-Kit Komponenten Anzahl Serielle COM-Port-Karte Kabel Informationen zum Installieren des seriellen COM-Ports finden Sie im Abschnitt Serieller COM-Port. Upgrade-Kits...
  • Seite 216 Jumper und Anschlüsse In diesem Thema finden Sie einige grundlegende und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie die Anschlüsse auf der Systemplatine kennen.
  • Seite 217 Tabelle 91. Jumper und Anschlüsse auf der Hauptplatine Element Anschluss Beschreibung IO_Riser4 (CPU 2) Steckplatzanschluss von Riser 4 PPT2 Linker Anschluss der Stromverteilungsplatine R4_PWR1 Netzanschluss von Riser 4 Hinterer I/O-Anschluss GPU BATT1 GPU-Netzanschluss 1 R3_PWR1 Netzanschluss von Riser 3 SL8_CPU2_PB5 PCIe-Anschluss 8 SL9_CPU2_P6 PCIe-Anschluss 9...
  • Seite 218 Tabelle 91. Jumper und Anschlüsse auf der Hauptplatine (fortgesetzt) Element Anschluss Beschreibung FAN4 FAN 4 SL4_CPU1_PA3 PCIe-Stecker 4 PWRD_EN und NVRAM_CLR Jumper PWR2 Netzanschluss in Schacht 2 FAN3 FAN 3 UPI1 UPI-Anschluss 1 SL3_CPU2_PA2 PCIe-Stecker 3 FAN2 FAN 2 PWR1 Netzanschluss in Schacht 1 FAN1 FAN 1...
  • Seite 219 Abbildung 187. PEM-Jumper und -Anschlüsse Tabelle 92. Jumper und Anschlüsse auf der PEM-Platine Element Anschluss Beschreibung SL18_CPU4_P5 PCIe-Anschluss 18 SL19_CPU4_PA6 PCIe-Anschluss 19 SL20_CPU4_PB6 PCIe-Anschluss 20 D9, D1, D15, D7, D11, D3, D13 und D5 DIMMs für CPU 4 für Kanäle A, B, C und D SL21_CPU4_P7 PCIe-Anschluss 21 SL22_CPU3_P8...
  • Seite 220 Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 221 ANMERKUNG: Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn das System mit dem Jumper auf den Stiften 4 und 6 gestartet wird. Um ein neues System- und/oder Setup-Kennwort zu vergeben, muss der Jumper zurück auf die Stifte 2 und 4 gesetzt werden. ANMERKUNG: Wenn Sie ein neues System- bzw.
  • Seite 222 Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Netzschalter-LED • Status-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display • NIC-Anzeigecodes • Netzteil-Anzeigecodes •...
  • Seite 223 Abbildung 189. Status-LED-Anzeigen Tabelle 95. LED-Statusanzeigen und Beschreibungen Symbol Beschreibung Zustand Korrekturmaßnahme ● Sehen Sie im Systemereignisprotokoll nach, auf welche Festplatte sich der Fehler bezieht. ● Führen Sie den entsprechenden Onlinediagnosetest aus. Starten Sie das System neu und führen Sie die Festplattenanzeig Die Anzeige leuchtet stetig gelb, integrierte Diagnosefunktion (ePSA) aus.
  • Seite 224 Tabelle 95. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Korrekturmaßnahme Starten Sie das System neu. Aktualisieren Sie ggf. erforderliche Treiber für die PCIe-Karte. Setzen Sie die Die Anzeige leuchtet stetig gelb, Karte wieder ein. PCIe-Anzeige wenn ein Fehler bei einer PCIe-Karte auftritt.
  • Seite 225 Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.www.dell.com/ poweredgemanuals oder das Benutzerhandbuch für Dell OpenManage Server Administrator unter https://www.dell.com/openmanagemanuals. Stetig gelb leuchtend Zeigt an, dass sich das System im Starten Sie das System neu. Wenn das Problem ausfallsicheren Modus befindet.
  • Seite 226 Systems verwendet. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..
  • Seite 227 Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..
  • Seite 228 Ansichtsmenü ANMERKUNG: Wenn Sie eine Option im Menü Ansicht auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Tabelle 101. Ansichtsmenü Option Beschreibung iDRAC-IP Zeigt die IPv4- oder IPv6-Adressen für iDRAC9 an. Zu den Adressen zählen DNS (Primär und Sekundär), Gateway, IP und Subnetz (kein Subnetz bei IPv6).
  • Seite 229 Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil-Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.
  • Seite 230 Tabelle 103. Codes für die Statusanzeige des Wechselstrom- und Gleichstromnetzteils (fortgesetzt) Betriebsanzeigecodes Zustand VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen. VORSICHT: Um eine Netzteil-Fehlpaarung zu beheben, ersetzten Sie das Netzteil mit der blinkenden Anzeige. Wenn Sie das Netzteil austauschen, um ein identisches Paar zu erhalten, kann dies zu einem Fehlerzustand und einer unerwarteten Systemabschaltung führen.
  • Seite 231 Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.
  • Seite 232 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Schritte 1. Wenn das System startet, drücken Sie die Taste F10. 2. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.
  • Seite 233 Sie können den Quick Resource Locator (QRL) auf dem Informations-Tag auf der Vorderseite des R960-Systems verwenden, um auf Informationen zum PowerEdge R960-System zuzugreifen. Es gibt auch einen weiteren QRL für den Zugriff auf Produktinformationen, der sich auf der Rückseite der Systemabdeckung befindet.
  • Seite 234 Ihren Geräten und übermittelt diese sicher an Dell. Diese Informationen werden vom technischen Support von Dell zur Behebung des Problems verwendet. ● Proaktiver Kontakt – Ein Mitarbeiter des technischen Supports von Dell kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
  • Seite 235 Die Vorteile können je nach für das Gerät erworbener Dell-Serviceberechtigung variieren. Weitere Informationen zu Secure Connect Gateway (SCG) finden Sie unter www.dell.com/secureconnectgateway. Wie Sie Hilfe bekommen...
  • Seite 236 In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Gehen Sie auf der Dell Support-Website folgendermaßen vor: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
  • Seite 237 Methoden zum Herunterladen von Firmware und Treibern in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...

Diese Anleitung auch für:

E84s001E84s
