WAGO 750 Produkthandbuch
16-kanal-digitaleingang; dc 24 v; 3 ms; negativschaltend; flachbandkabel
Vorschau ausblenden
Andere Handbücher für 750:
- Handbuch (476 Seiten) ,
- Bedienungsanleitung (130 Seiten) ,
- Produkthandbuch (46 Seiten)
Verwandte Anleitungen für WAGO 750
Inhaltszusammenfassung für WAGO 750

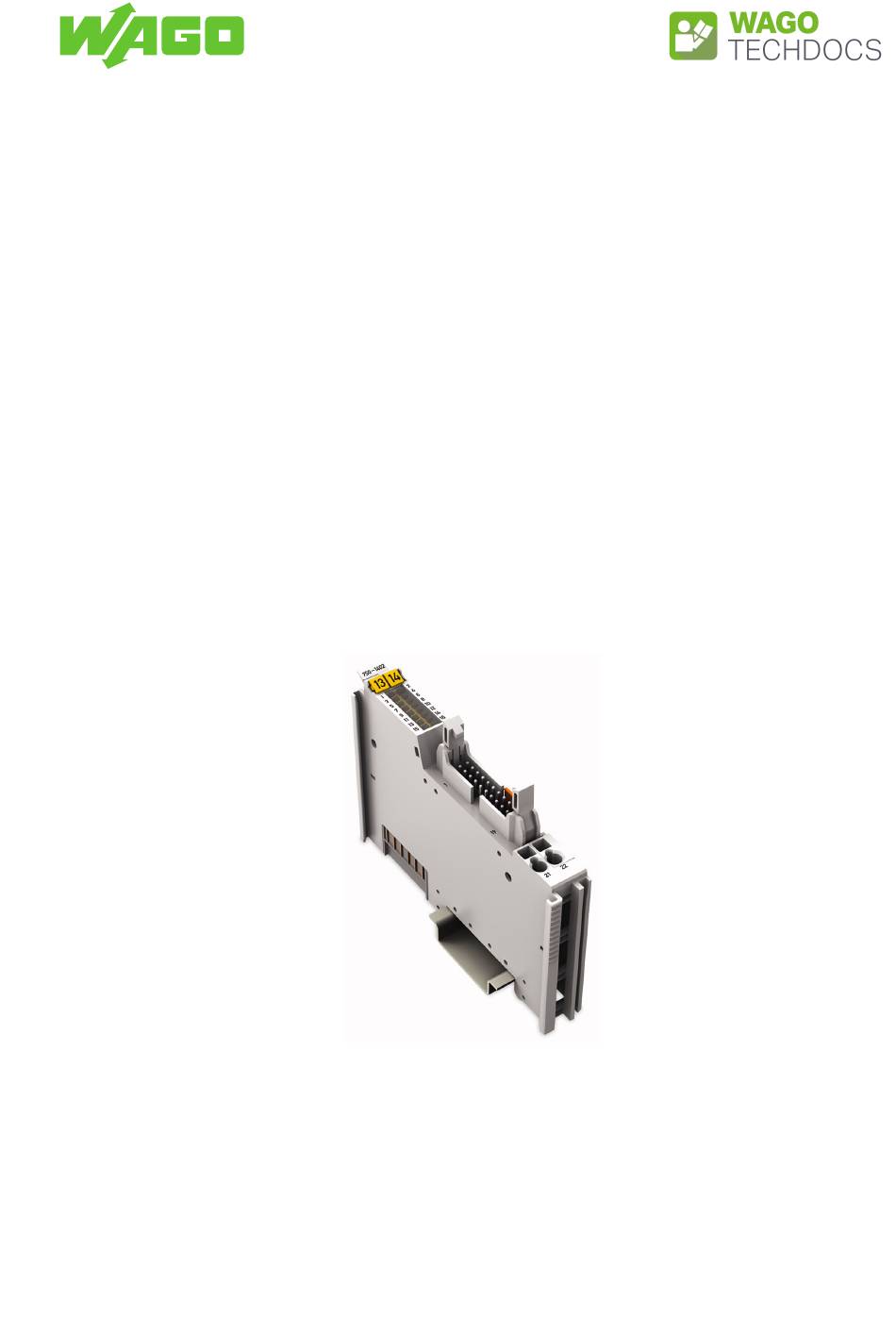

- Seite 1 WAGO I/O System 750/753 16-Kanal-Digitaleingang; DC 24 V; 3 ms; negativschaltend; Flachbandkabel 750-1402 Produkthandbuch | Version 2.0.0...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 2.0.0 16DI 24V DC 3,0ms, Flachbandkabel, negativschaltend...
- Seite 3 750-1402 Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungen ......................... 4 Überblick........................... 5 Eigenschaften........................ 6 Ansicht........................ 6 Anzeigeelemente .................... 7 Verdrahtungsebene.................... 8 Schematisches Schaltbild .................. 9 Funktionen........................ 10 Signalverarbeitung .................... 10 Prozessabbild...................... 10 Planung ........................... 11 Kompatibilität...................... 11 Anforderungen an Beschaltung und Zubehör ............ 11 Anhang.......................... 13 Technische Daten, Zulassungen, Richtlinien und Normen ........ 13 Datenblatt_750-1402 ..................
- Seite 4 Kenntnis der vollständigen Gebrauchsanleitung ist Voraussetzung für die bestimmungsgemäße Verwendung. Alle Dokumente und Informationen finden Sie auf der Produktdetailseite. Mitgeltendes Dokument & Systemhandbuch I/O System 750/753 • Bestimmungen • Sicherheit • Transport und Lagerung • Montieren und Demontieren •...
- Seite 5 Signalzustand des entsprechenden Eingangskanals „high“. Eine grüne Status-LED pro Kanal zeigt den Signalzustand an. Die Feldebene und die Systemebene sind galvanisch voneinander getrennt. Das I/O-Modul kann an allen Kopfstationen des WAGO I/O Systems 750/753 betrieben werden. Produkthandbuch | Version: 2.0.0...
- Seite 6 750/753. 3.1 Ansicht Abbildung 1: Ansicht Artikelnummer 8 Gültigkeitsbereich [} 4] Steckplatz für Mini-WSB (optional) Anzeigeelemente 8 Anzeigeelemente [} 7] & Systemhandbuch I/O System 750/753 Datenkontakte 8 Verdrahtungsebene [} 8] Anschlussstecker & Systemhandbuch I/O System 750/753 Entriegelungslasche & Systemhandbuch I/O System 750/753 Zugang zum Öffnen des zugehörigen ®...
- Seite 7 750-1402 Eigenschaften 3.2 Anzeigeelemente Eine grüne Status-LED pro Kanal zeigt den Signalzustand an. Abbildung 2: Anzeigeelemente Kanal Benennung Zustand Funktion Status DI 1 Eingang DI 1: Signalspannung (0) Grün Eingang DI 1: Signalspannung (1) Status DI 2 Eingang DI 2: Signalspannung (0) Grün...
- Seite 8 Eigenschaften 750-1402 3.3 Verdrahtungsebene Die 20-polige Steckerleiste dient zum Anschluss der Feldgeräte. ® Über die beiden CAGE CLAMP -Anschlüsse (oder alternativ über das Flachbandkabel des Elektronikbausteins) wird die Feldversorgungsspannung eingespeist. Abbildung 3: Anschlüsse Kanal Benennung Anschluss Funktion DI 1 Eingang DI 1: Signalspannung...
- Seite 9 750-1402 Eigenschaften 3.4 Schematisches Schaltbild Abbildung 4: Schematisches Schaltbild Informationen zur Systemversorgung finden Sie im & Systemhandbuch I/O System 750/753 Produkthandbuch | Version: 2.0.0 16DI 24V DC 3,0ms, Flachbandkabel, negativschaltend...
- Seite 10 Funktionen 750-1402 Funktionen 4.1 Signalverarbeitung Jeder Eingangskanal besitzt zur Störunterdrückung einen RC-Filter mit einer Zeitkonstan- ten von 3,0 ms. Die Eingänge des I/O-Moduls sind negativschaltend. Wenn das 0V-Potential für die Feldversorgung auf einen Eingangsanschluss geschaltet ist, wird der Signalzustand des entsprechenden Eingangskanals „high“.
- Seite 11 & Systemhand- buch I/O System 750/753. 5.1 Kompatibilität Das I/O-Modul kann an allen Kopfstationen des WAGO I/O Systems 750/753 betrieben werden. 5.2 Anforderungen an Beschaltung und Zubehör Das I/O-Modul besitzt keine Leistungskontakte. Setzen Sie ggf. für die Feldversorgung von nachfolgenden I/O-Modulen ein Potentialeinspeisemodul (z. B. Art.-Nr.: ü 750-612) ein.
- Seite 12 Planung 750-1402 Art.-Nr. Beschreibung Länge ü 706-3057/300-300 WAGO Flachbandkabel 20/20, 20- 3 m pol. Federleiste auf 20-pol. Feder- leiste ü 706-7753/302-100 WAGO Flachbandkabel 20/2×10, 1 m 20-pol. Federleiste auf 2 × 10-pol. Federleiste ü 706-7753/302-200 WAGO Flachbandkabel 20/2×10, 2 m 20-pol. Federleiste auf 2 × 10-pol.
- Seite 13 750-1402 Anhang Anhang 6.1 Technische Daten, Zulassungen, Richtlinien und Normen Sehen Sie dazu auch 2 Datenblatt_750-1402 [} 14] Hinweis Änderungen vorbehalten! Bitte beachten Sie auch die weitere Produktdokumentation! Sie können sich stets das ak- ü www.wago.com tuelle Datenblatt generieren unter: /<Artikelnummer>. Produkthandbuch | Version: 2.0.0...
- Seite 14 Datenblatt | Artikelnummer: 750-1402 16-Kanal-Digitaleingang; DC 24 V; 3 ms; Negativschaltend; Flachbandkabel https://www.wago.com/750-1402 Das Digitaleingangsmodul verfügt bei nur 12 mm Baubreite über 16 Kanäle. Es erfasst binäre Steuersignale aus dem Feldbereich, z. B. von Sensoren, Gebern, Schaltern oder Näherungsschaltern. Das Modul ermöglicht den Anschluss von Elektronikbausteinen über ein 20-poliges Flachbandkabel.
- Seite 15 Datenblatt | Artikelnummer: 750-1402 https://www.wago.com/750-1402 Geometrische Daten Breite 12 mm / 0.472 inch Höhe 100 mm / 3.937 inch Tiefe 74,1 mm / 2.917 inch Tiefe ab Oberkante Tragschiene 66,9 mm / 2.634 inch Mechanische Daten Montageart Tragschiene 35 Steckbare Verdrahtungsebene...
- Seite 16 Datenblatt | Artikelnummer: 750-1402 https://www.wago.com/750-1402 Zulassungen / Zertifikate Ex-Zulassungen Länderspezifische Zulassungen Zulassung Norm Zertifikatsname Zulassung Norm Zertifikatsname ATEX EN 60079-0 TP TC 020/2011 EAC RU C-DE.AM02. TUEV Nord Cert GmbH Brjansker Zertifizierungs B.00087/19 stelle CCCEx CNCA-C23-01 2020312310000215 (Ex CQST/CNEx nA IIC T4 Gc)
- Seite 17 Eingangsbits 0 ... 7 ......................Tabelle 2 Eingangsbits 8 ... 15 ......................Tabelle 3 Serie 289 (Übergabebausteine)..................® Tabelle 4 Serie 857 (JUMPFLEX -Adapter für die Systemverkabelung, Ausgang) ......Tabelle 5 Serie 706 (WAGO Flachbandkabel) .................. Produkthandbuch | Version: 2.0.0 16DI 24V DC 3,0ms, Flachbandkabel, negativschaltend...
- Seite 18 Abbildungsverzeichnis 750-1402 Abbildungsverzeichnis Abbildung 1 Ansicht .......................... Abbildung 2 Anzeigeelemente ......................Abbildung 3 Anschlüsse........................Abbildung 4 Schematisches Schaltbild ..................... Produkthandbuch | Version: 2.0.0 16DI 24V DC 3,0ms, Flachbandkabel, negativschaltend...
- Seite 19 750-1402 Abbildungsverzeichnis Produkthandbuch | Version: 2.0.0 16DI 24V DC 3,0ms, Flachbandkabel, negativschaltend...
