4.4. KLEMMENLEISTE J1 - ZUBEHÖR (ABB. 2)
OPEN A - Steuerung der "Vollständigen Öffnung" (Ruhestromkontakt):
darunter wird jeglicher Impulsgeber verstanden (Taste, Detektor,
usw.), der bei Schließung des Kontaktes den Öffnungs- und/oder
den Schließvorgang der Flügel des Tors steuert.
Für die Installation von mehreren Impulsgebern für die vollständige
Öffnung sind die Ruhestromkontakte in Parallelschaltung
anzuschließen (Abb.13).
OPEN B - Steuerung der "Teilweisen Öffnung" (Ruhestromkontakt) /
Schließung: darunter wird jeglicher Impulsgeber verstanden (Taste,
Detektor, usw.), der bei Schließung des Kontaktes den Öffnungs-
und/oder den Schließvorgang des vom Motor M1 angetriebenen
Flügels steuert.
Bei den Steuerungsarten B und C wird stets die Schließung beider
Flügel gesteuert.
Für die Installation von mehreren Impulsgebern für die teilweise
Öffnung sind die Ruhestromkontakte in Parallelschaltung
anzuschließen (Abb.13).
STP - STOP-Kontakt (Arbeitskontakt): darunter wird jegliche
Vorrichtung verstanden (Bsp.: Taste), die durch Öffnung des
Kontaktes die Bewegung des Tors anhält.
Für die Installation von mehreren STOP-Vorrichtungen, sind die
Arbeitskontakte in Reihenschaltung anzuschließen (Abb.12).
Anmerkungen: werden
angeschlossen, so sind die Klemmen STP und - mit
Überbrückungsklemmen zu versehen.
CL FSW - Kontakt Sicherheitsvorrichtungen beim Schließvorgang
(Arbeitskontakt): Die Funktion der Sicherheitsvorrichtungen beim
Schließvorgang liegt im Schutz des Bereichs, der von der
Bewegung der Flügel in der Schließphase betroffen ist. In den
Steuerungsarten E-A-S-EP-AP-SP
Sicherheitsvorrichtungen während der Schließphase die
Bewegung der Flügel des Tors um oder halten an und steuern die
Bewegungsumkehr bei Freiwerden der Sicherheitsvorrichtungen
(siehe detaillierte Programmierung Kap. 5.2.). In den
Steuerungsarten B und C wird während des Schließzyklus die
Bewegung unterbrochen. Diese Sicherheitsvorrichtungen werden
nicht während des
Sicherheitsvorrichtungen beim Schließvorgang verhindern,
sprechen sie bei offenem Tor an, die Schließbewegung der
Flügel.
Anmerkung: werden keine Sicherheitsvorrichtungen beim
Schließvorgang angeschlossen, so sind die Klemmen CL und -TX
FSW mit Überbrückungsklemmen zu versehen (Abb. 7).
OP FSW - Kontakt Sicherheitsvorrichtungen beim Öffnungsvorgang
(Arbeitskontakt): Die Funktion der Sicherheitsvorrichtungen beim
Öffnungsvorgang liegt im Schutz des Bereichs, der von der
Bewegung der Flügel in der Öffnungsphase betroffen ist. In den
E-A-S-EP-AP-SP
Steuerungsarten
Sicherheitsvorrichtungen während der Öffnungsphase die
Bewegung der Flügel des Tors um. In den Steuerungsarten B und
C wird während des Öffnungszyklus die Bewegung unterbrochen.
Diese Sicherheitsvorrichtungen werden nicht während des
Schließzyklus aktiv.
Die Sicherheitsvorrichtungen beim Öffnungsvorgang verhindern,
sprechen sie bei geschlossenem Tor an, die Öffnungsbewegung
der Flügel.
Anmerkung: werden keine Sicherheitsvorrichtungen beim
Öffnungsvorgang angeschlossen, so sind die Klemmen OP und
-TX FSW mit Überbrückungsklemmen zu versehen (Abb. 7).
– - Negativ Versorgung Zubehör
+ - 24 Vdc - Positiv Versorgung Zubehör
Achtung: die maximale Last des Zubehörs liegt bei 500 mA. Um
den jeweiligen Verbrauch zu berechnen, ist auf die Anleitungen
der einzelnen Zubehörteile Bezug zu nehmen.
-TX FSW - Negativ Versorgung Übertragungsgeräte Photozellen
Durch Verwendung dieser Klemme für den Anschluß des Negativs
der Versorgung der Übertragungsgeräte der Photozellen kann
eventuell die Funktion FAILSAFE verwendet werden (siehe
detaillierte Programmierung Kap. 5.2.).
Wird die Funktion aktiviert, überprüft das Gerät den störungsfreien
Betrieb der Photozellen vor der Ausführung eines jeden Zyklus zur
Öffnung oder zur Schließung.
4.5. KLEMMENLEISTE J5
ELEKTROSCHLOß (ABB. 2)
W.L. - Versorgung Kontrollampe
Zwischen dieser Klemme und dem +24V eine eventuelle
Kontrollampe mit 24 Vdc - max. 3 W anschließen. Um den
störungsfreien Betrieb des Systems nicht zu beeinträchtigen, sollte
die angegebene Leistung nicht überschritten werden.
LOCK - Versorgung Elektroschloß
Zwischen dieser Klemme und dem +24V ist ein eventuelles
Elektroschloß 12 V ac anzuschließen.
keine STOP-Vorrichtungen
kehren die
Öffnungszyklus aktiv. Die
kehren die
- KONTROLLAMPE UND

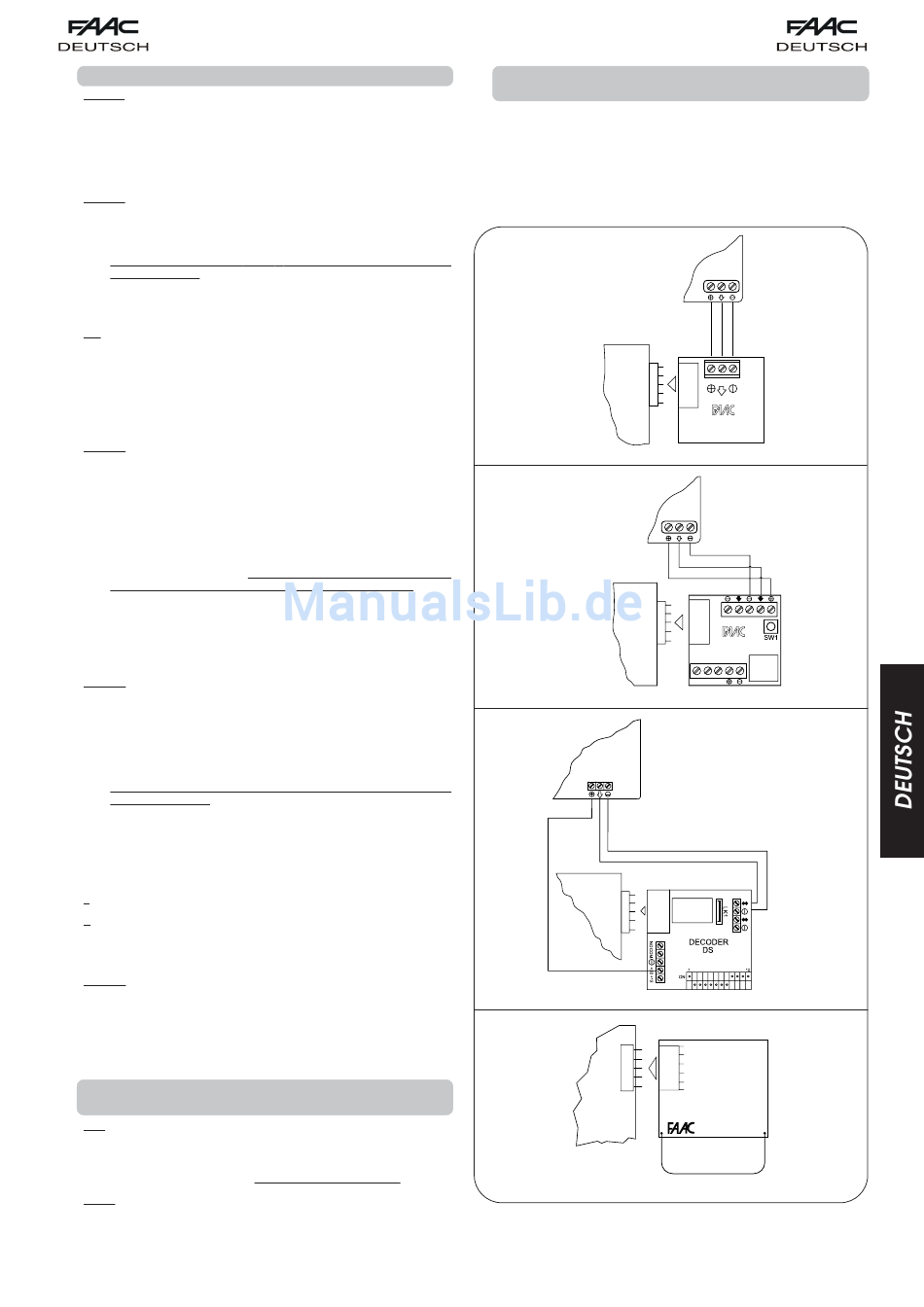

4.6. STECKER J2 - SCHNELLANSCHLUß MINIDEC, DECODER
UND RP
Dieser Stecker wird für den Schnellanschluß der Vorrichtungen Minidec,
Decoder und Empfänger RP eingesetzt (siehe Abb. 14, 15, 16 und 17). Das
Zubehör mit der Komponentenseite zum Inneren der Karte hin einstecken.
Das Einstecken und Abziehen erfolgt lediglich nach Abnahme der
Spannung.
455 D
Fig. 14
Abb. 14
455 D
Abb. 15
Fig. 15
PLUS 433 / 868
DIGIKEY
DIGICARD
455 D
Abb. 16
Fig. 16
455 D
Fig. 17 Abb. 17
5
PLUS
433 / 868
MINIDEC
SL / DS / SLH
PLUS
433 / 868
DECODER
SL / SLH
Die Plus Empfänger
Anmerkung:
sollen nicht mit Digicard oder
Digikey auf dem selben Dekoder
parallelgeschaltet werden.
RP 433 DS / SL
RP 868 DS / SLH
