Hinweis
Prüfen Sie, ob die Farbe der Düse tatsäch-
lich mit der Farbe des Kodierwiderstand der
Leiterplatte übereinstimmt.
Achten Sie auf die Einbaurichtung der
Düse. Nutzen Sie hierzu die Markierungen
oben auf dem Venturielement und die
Positionierstifte (5) unten an der Düse.
Gültigkeit: Deutschland
Gefahr!
Vergiftungsgefahr durch erhöhte CO-
Werte!
Eine falsche Gasdüsengröße kann zu er-
höhten CO-Werten führen.
▶
Achten Sie beim Austausch des Ven-
turis darauf, dass Sie die richtige Gas-
düse verwenden (farbliche Kennzeich-
nung und Position der Stifte auf der
Gasdüsenunterseite).
Vorsicht!
Risiko von Sachschäden am Produkt!
Schmiermittel können funktionsrelevante
Kanäle im Venturi verstopfen.
▶
Verwenden Sie keine Schmiermittel bei
der Montage der Gasdüse.
▶
Setzen Sie die der Gasgruppe entsprechende (ggf.
ausgetauschte) Gasdüse in das (neue) Venturi ein.
Gasart
Erdgas E
Erdgas L
Propan P
Hinweis
Achten Sie darauf, dass die Farbe der Gas-
düse mit der Farbe des Kodierwiderstandes
auf der Leiterplatte übereinstimmt.
Achten Sie beim Einsetzen der Gasdüse
auf korrekte Ausrichtung der Gasdüse
durch die angegebenen Positionsmarkie-
rungen auf der Oberseite des Venturis
als auch der Positionierstifte (5) auf der
Unterseite der Gasdüse.
8. Bauen Sie die Bauteile in umgekehrter Reihenfolge
wieder ein. Verwenden Sie dabei neue Dichtungen.
Gültigkeit: außer Belgien
▶
Führen Sie nach der Montage der neuen Venturidüse
eine Überprüfung der Gasart und eine Gaseinstellung
(→ Seite 20) durch.
▶
Wenn Sie den CO₂-Gehalt nicht einstellen können,
dann wurde die Gasdüse beim Einbau beschädigt.
Tauschen Sie die Gasdüse in diesem Fall durch ein
passendes Ersatzteil aus.
42
Gültigkeit: Belgien
▶

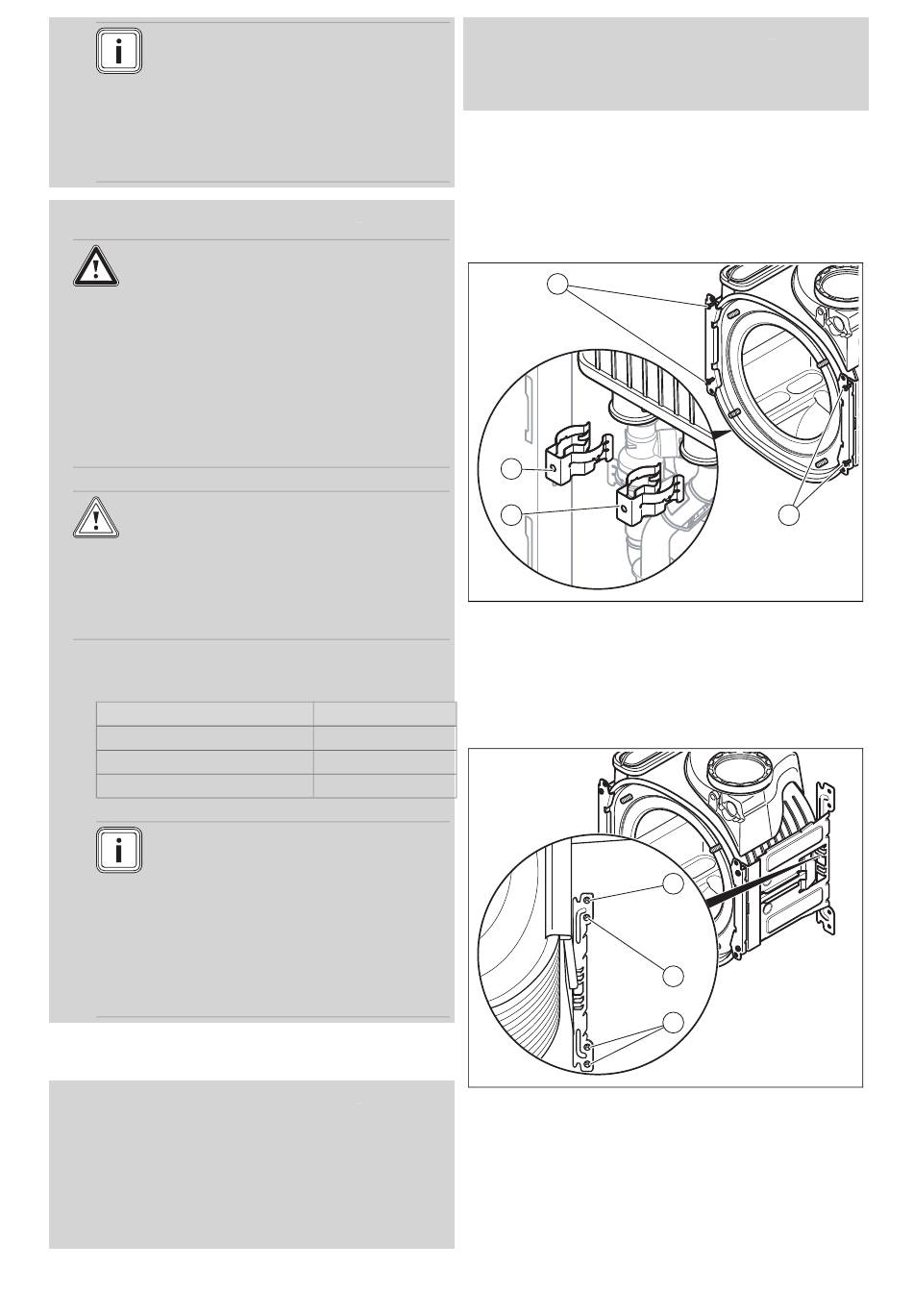

10.10.5 Wärmetauscher austauschen
1.
2.
3.
4.
5.
6.
7.
Farbe der Gasdüse
Gelb
Blau
Grau
8.
9.
10.
11.
Führen Sie nach der Montage der neuen Venturidüse
eine Überprüfung der Gasart und eine CO₂-Messung
durch.
Leeren Sie das Produkt
Bauen Sie das Thermo-Kompaktmodul aus.
(→ Seite 34)
Ziehen Sie den Kondensat-Ablaufschlauch vom
Wärmetauscher ab.
1
2
3
Ziehen Sie die Klammern (2) und (3) am Vorlauf-
anschluss und am Rücklaufanschluss ab.
Lösen Sie den Vorlaufanschluss.
Lösen Sie den Rücklaufanschluss.
Entfernen Sie jeweils zwei Schrauben (1) an den bei-
den Haltern.
1
2
2
Trennen Sie die Steckverbindung (2) der thermischen
Sicherung.
Entfernen Sie die unteren drei Schrauben (3) am hinte-
ren Teil des Halters.
Schwenken Sie den Halter um die oberste Schraube
(1) zur Seite.
Ziehen Sie den Wärmetauscher nach unten und nach
rechts und nehmen Sie ihn aus dem Produkt heraus.
Installations- und Wartungsanleitung 0020181421_07
